Tamaño: 5 pulgadas
Resolución: 480*854
Área activa: 62,06*110,4mm
Interfaz: MIPI
Ángulo de visión: IPS
Brillo: 400 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

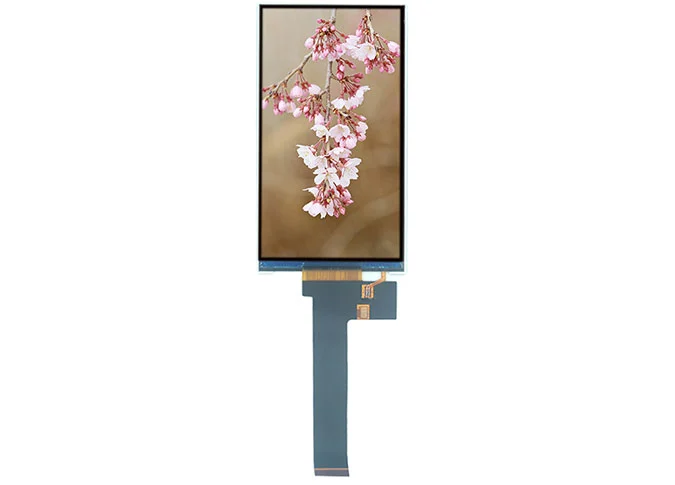

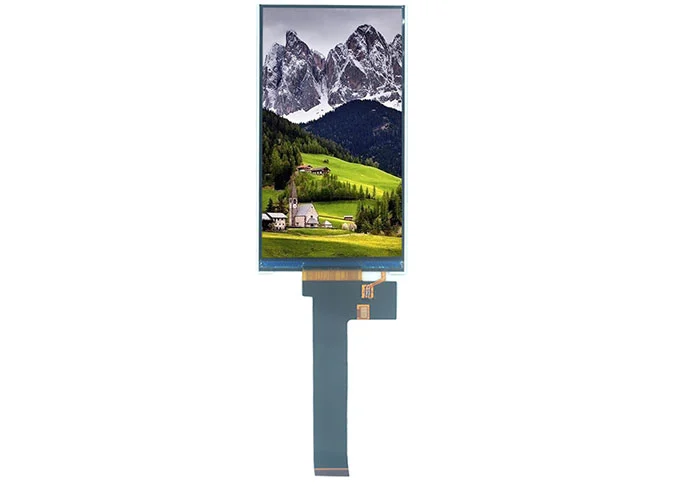

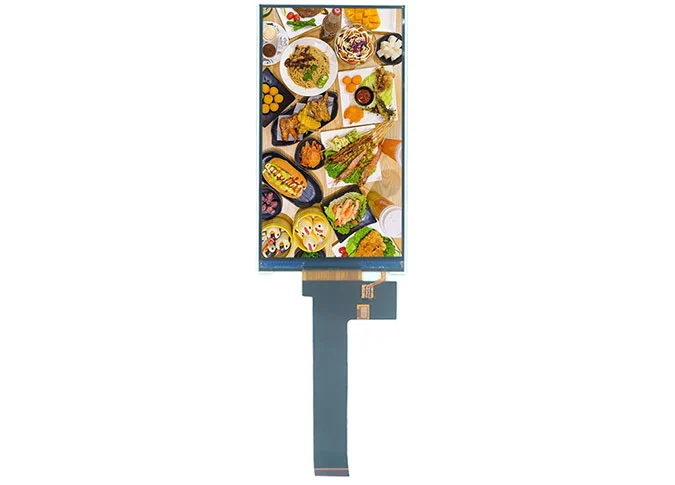

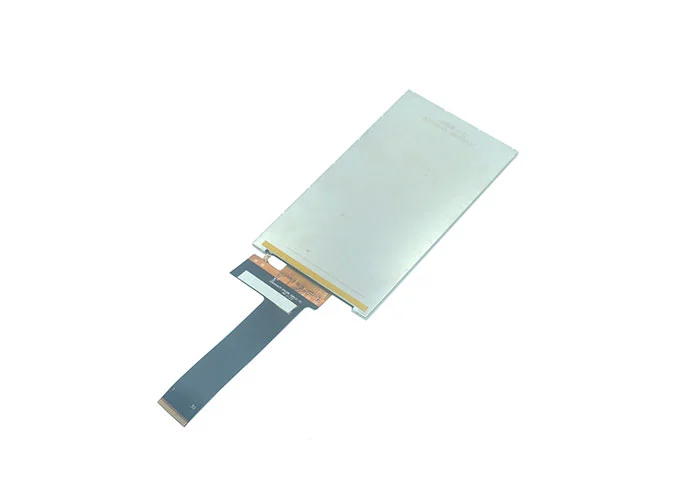

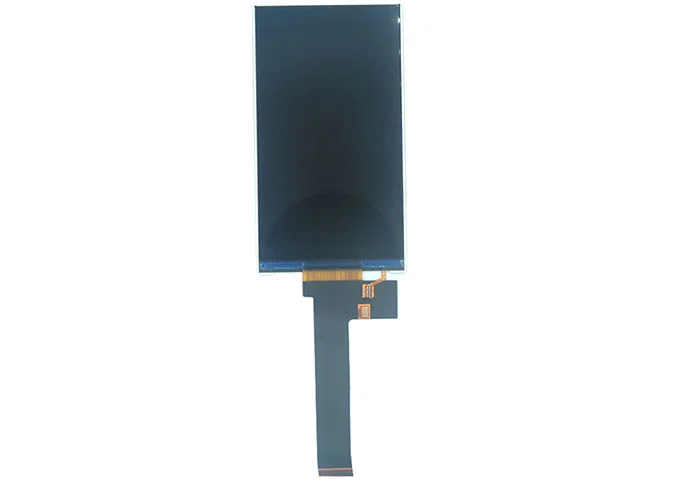

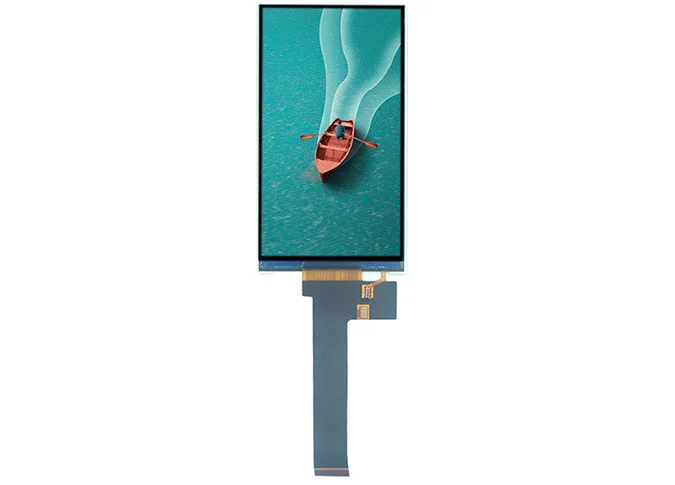

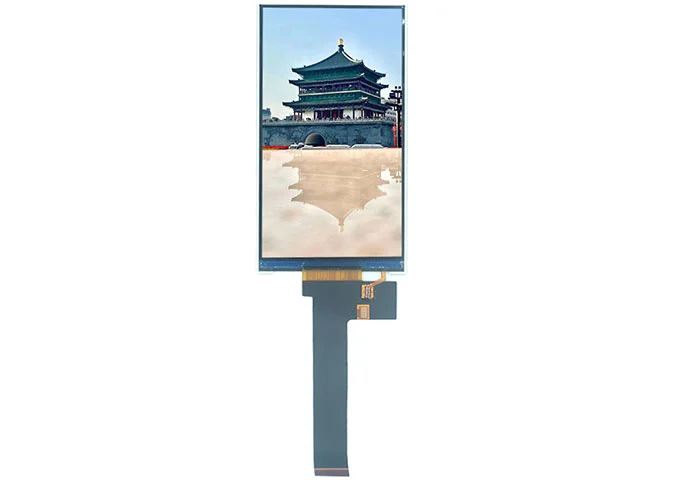

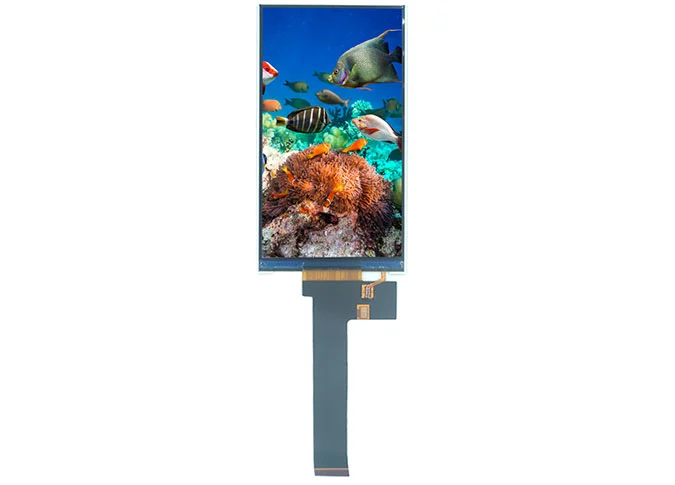

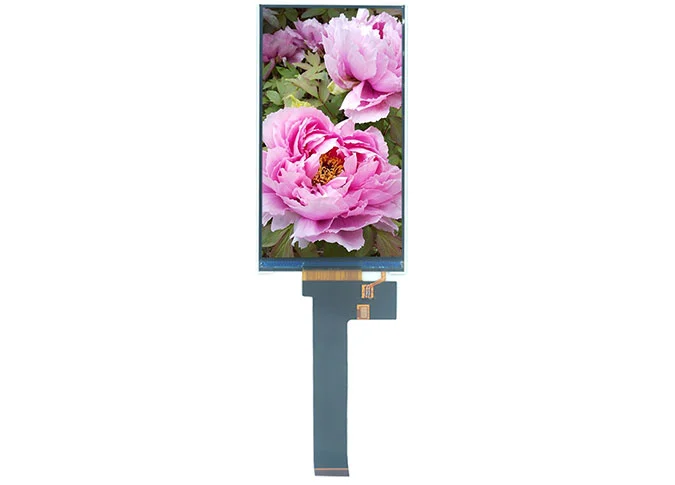

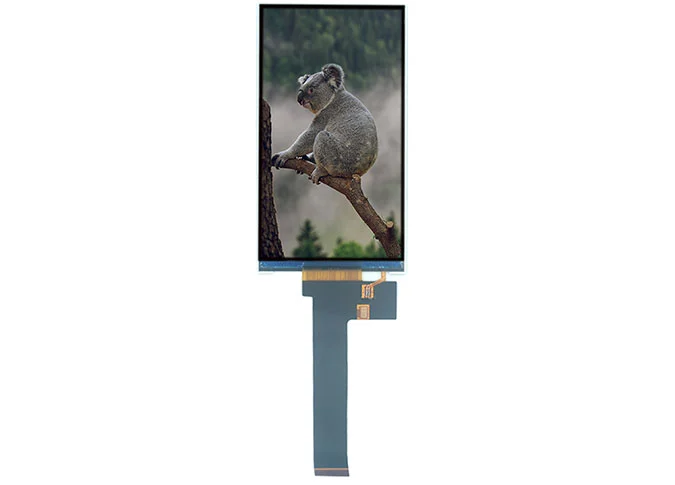

DM49417 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 480*854. La técnica IPS (In-plane Switching) hace que este módulo LCD de 5 "tenga un ángulo de visión más amplio. EstoPanel LCD IPS cuadradoEs El controlador de JD9161Z-JN integrado IC. Este módulo a-Si TFT LCD viene con interfaz MIPI, brillo de 400cd/m².
Si tiene requisitos especiales, como la interfaz de unidad IC, FPC, panel táctil, retroiluminación, etc, podemos proporcionarPantalla LCD con forma personalizadaPara ti.
Como unFabricante cuadrado de la pantalla LCD, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
La pantalla LCD de 5 pulgadas es ampliamente utilizada en el timbre médico, visual, E-monedero, POS, jugador del juego, instrumento cosmético, electrodoméstico, escáner QRcode, hogar inteligente, industria, portátil, al aire libre, HMI, E-bike, vehículo, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.95 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V) | pixels |
3 | Pixel Pitch | 128.4 (H) × 128.4 (V) | um |

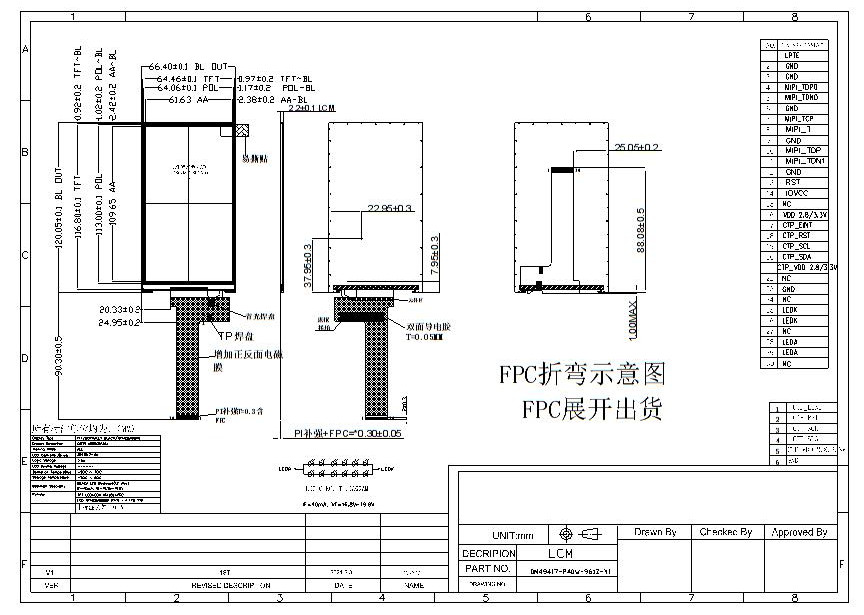

4 | LCM Outline Dimension (Without FPC） | 66.3 (W) ×120.3 (H) ×2.03 (T) | mm |
5 | LCD Outline Dimension | 64.46 (W) × 116.8 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 62.06 (W) ×110.4 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9161Z-JN | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.47% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 600 | - |
14 | FPC Version | DM49417-P40W V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 2 Parallel (12 lights in total) | - |
19 | Luminance | 520 | nit |
20 | Weight | 0.035 | kg |
| PIN NO. | PIN DEF. | FUNCTION DESC. |
| 1 | LPTE | Serves TE (Tearing Effect) PIN |
| 44960 | GND | Ground |
| 4 | D0P | Positive MIPI differential data input |
| 5 | D0N | Negative MIPI differential data input |
| 6 | GND | Ground |
| 7 | CLKP | Positive MIPI differential CLOCK input |
| 8 | CLKN | Negative MIPI differential CLOCK input |
| 9 | GND | Ground |
| 10 | D1P | Positive MIPI differential data input |
| 11 | D1N | Negative MIPI differential data input |
| 12 | GND | Ground |
| 13 | RST | Reset PIN |
| 14 | IOVCC | I/O POWER SUPPLY (1.8V) |
| 15 | NC | No Connection |
| 16 | VCC | POWER SUPPLY (2.8/3.3V) |
| 17 | CTP-EINT | TP Interrupt PIN |
| 18 | CTP-RST | TP Reset PIN |
| 19 | CTP-SCL | TP I2C clock (SCL) clock (SCLK) |
| 20 | CTP-SDA | TP I2C data (SDA) data input (MOSI) |
| 21 | CTP-VDD | TP Input Power voltage (2.8/3.3V) |
| 22 | NC | No Connection |
| 23 | GND | Ground |
| 24 | NC | No Connection |
| 25-26 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
| 27 | NC | No Connection |
| 28-29 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
| 30 | NC | No Connection |
| RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
