Tamaño: 7 pulgadas
Resolución: 600*1024
Área activa: 89,28*152,37
Interfaz: MIPI
Ángulo de visión: IPS
Brillo: 350 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

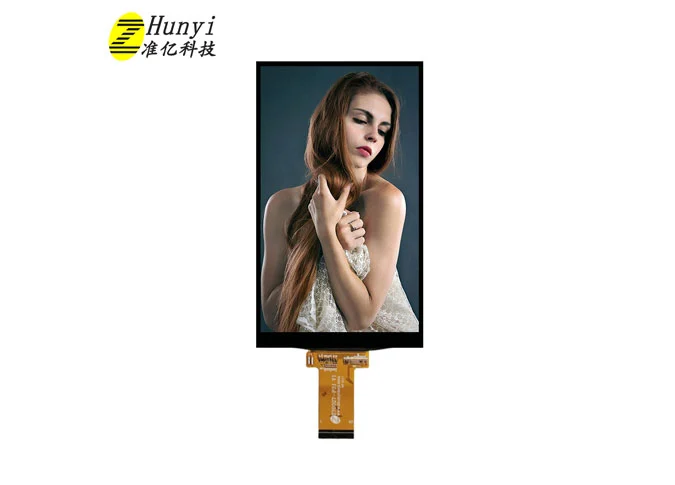

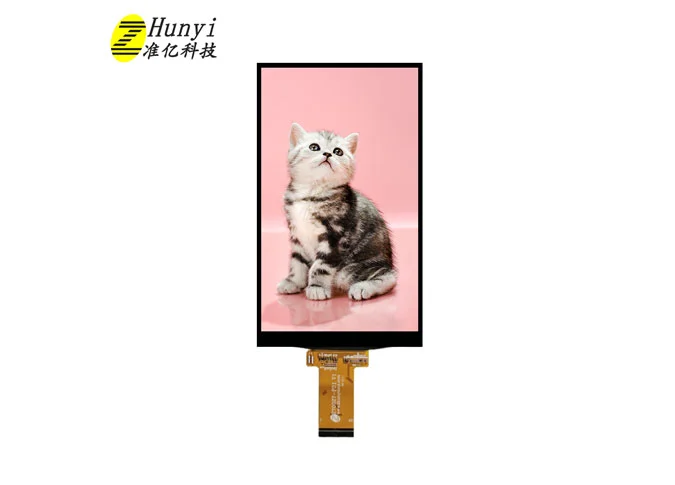

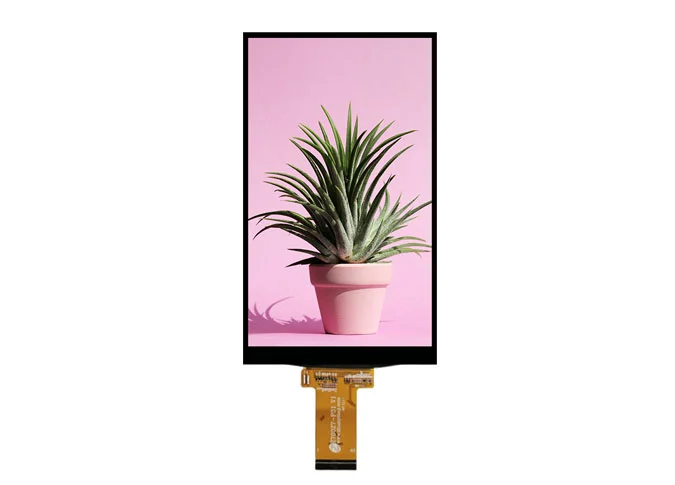

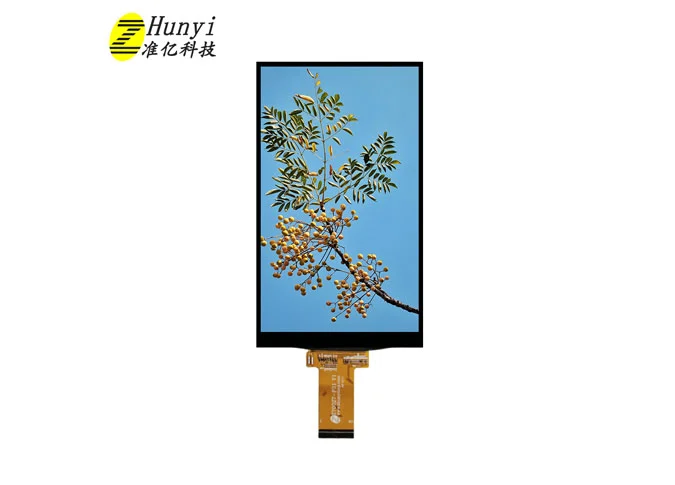

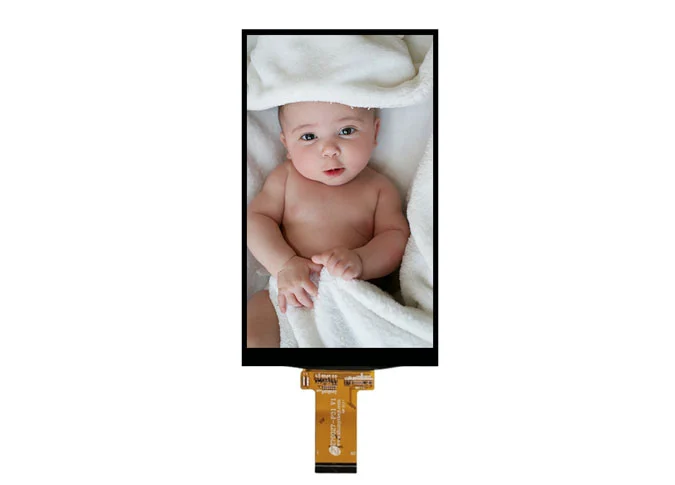

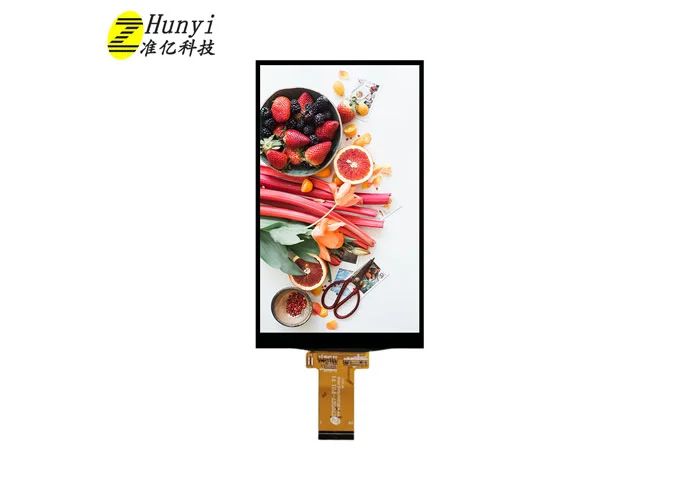

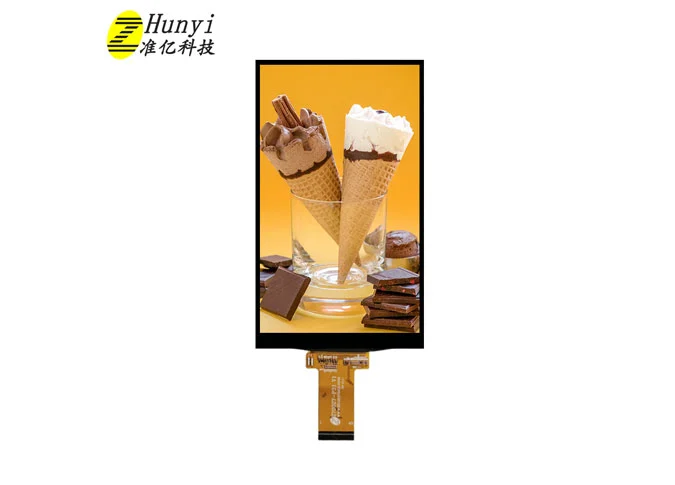

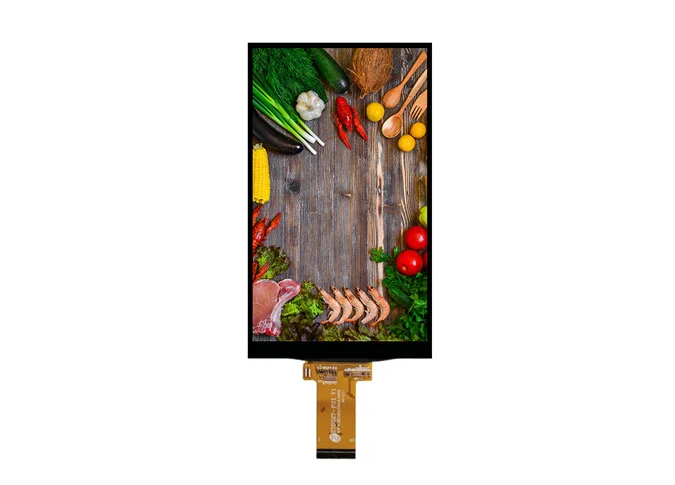

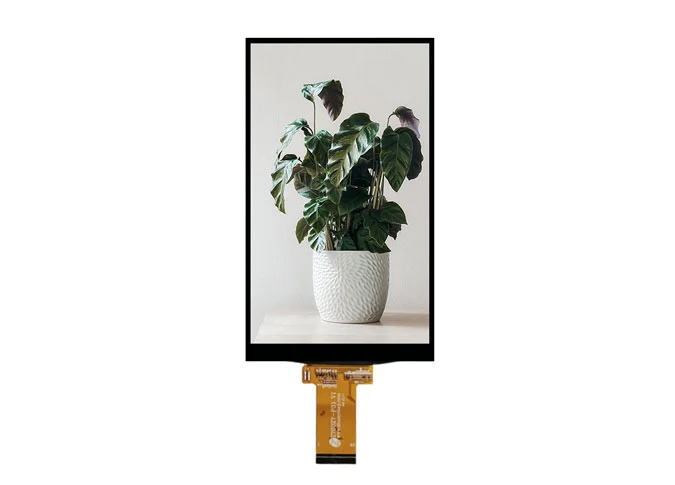

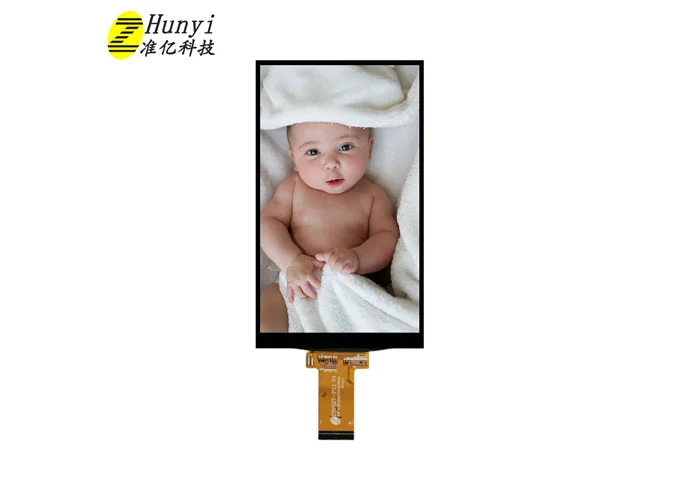

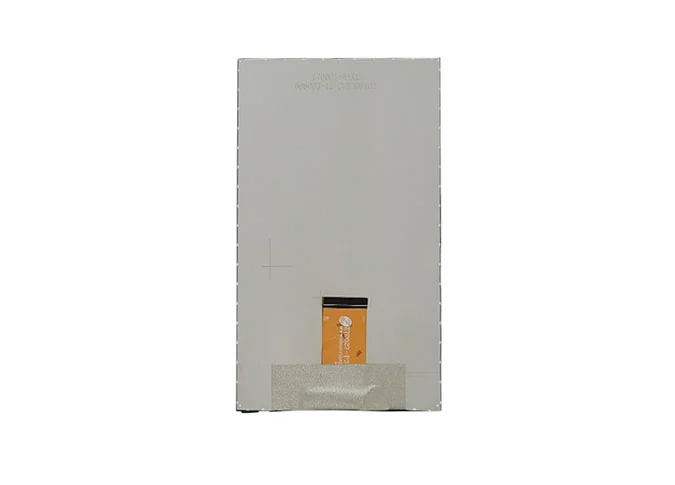

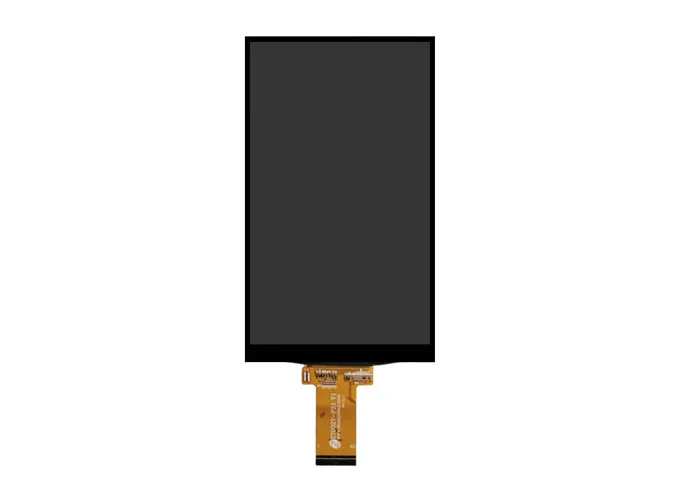

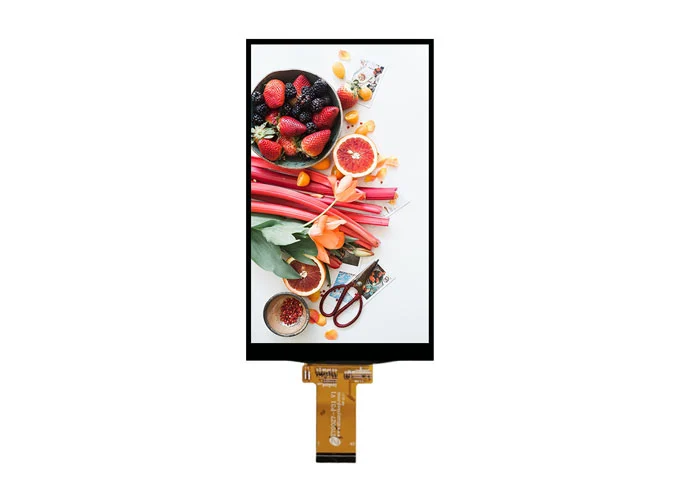

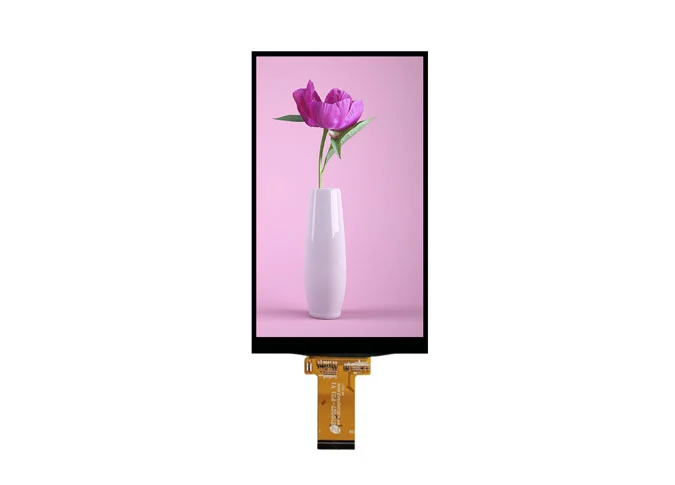

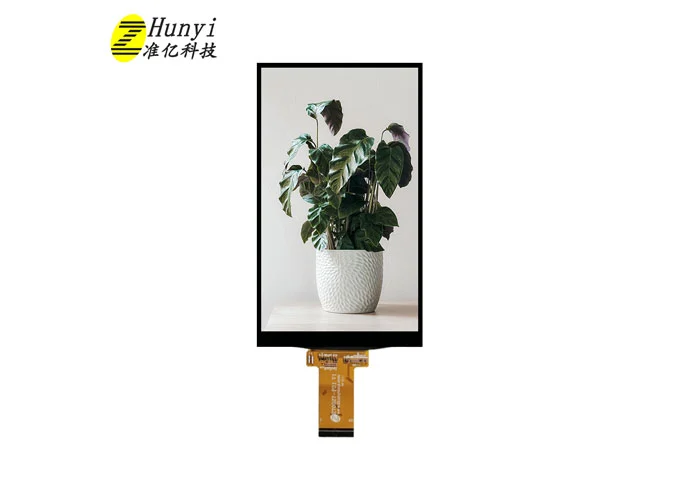

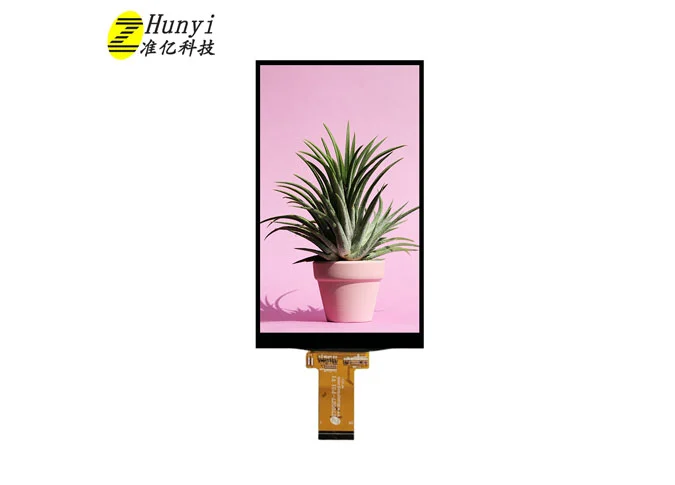

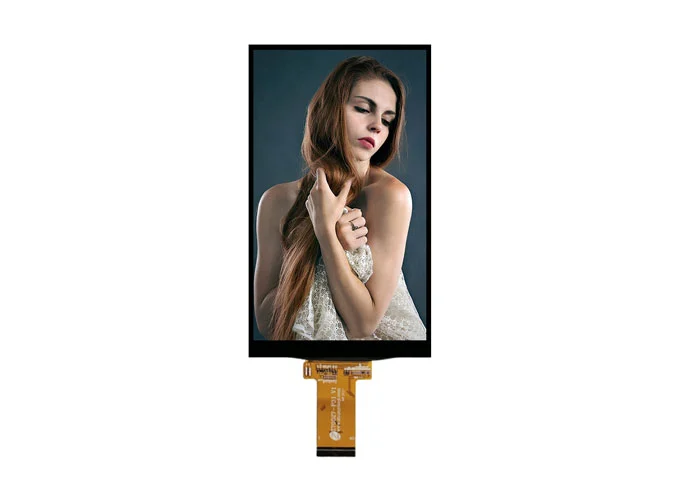

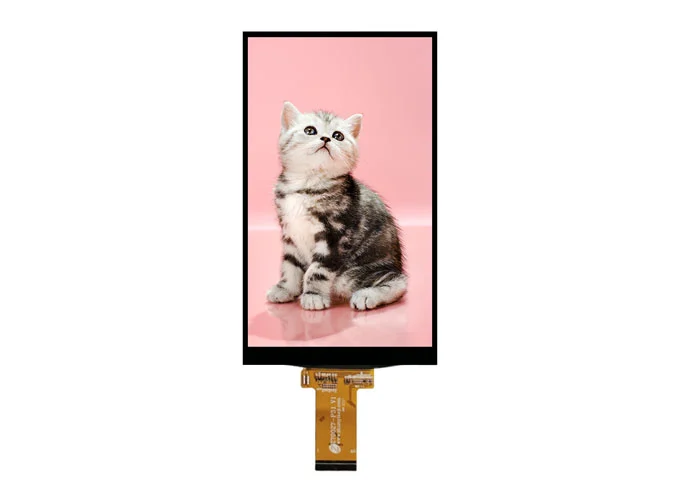

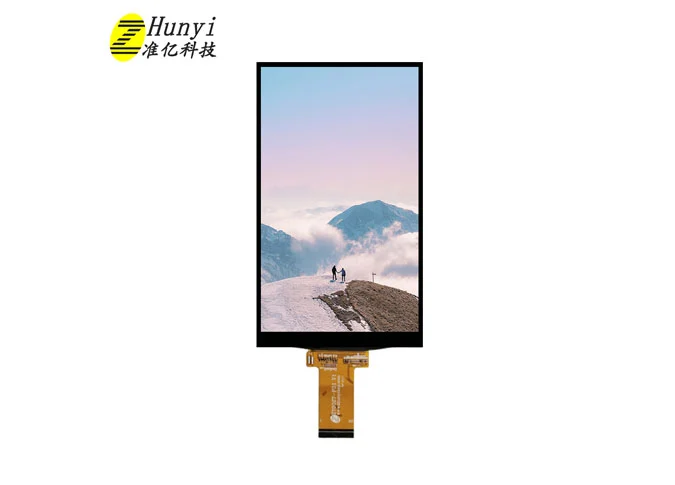

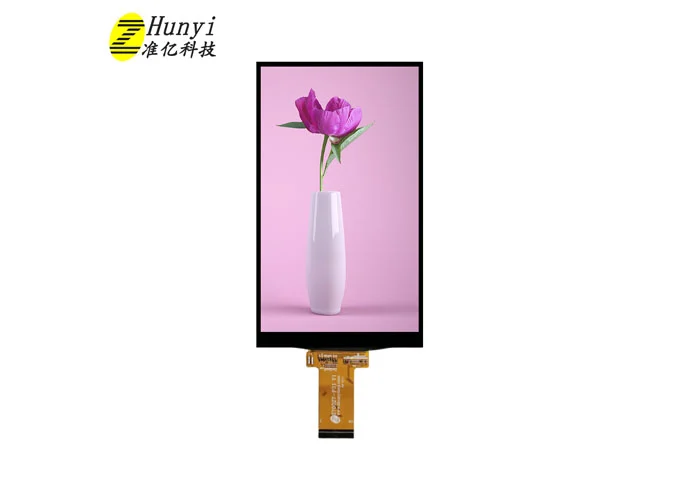

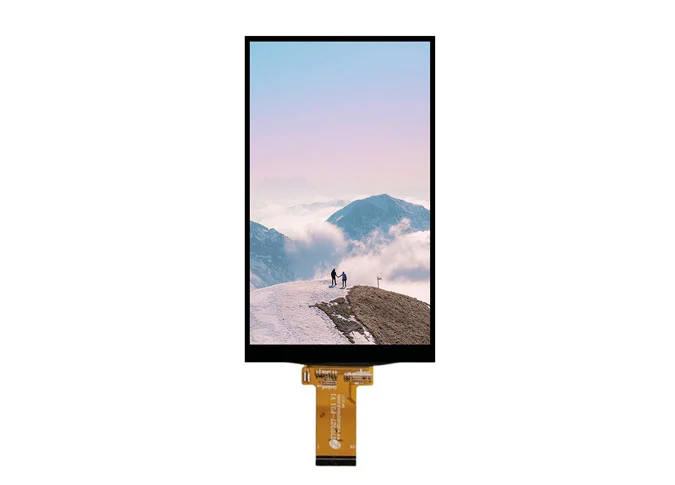

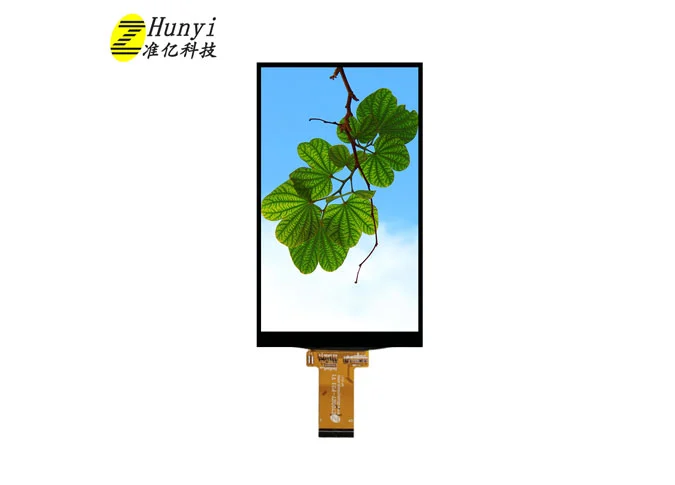

HL070WSCAV019 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 600*1024. La técnica IPS (In-plane Switching) hace que este módulo LCD de 7 "tenga un ángulo de visión más amplio. Esta pantalla LCD está integrada OTA7290B-C el controlador IC. Este módulo a-Si TFT LCD viene con interfaz MIPI, brillo de 350cd/m².
Si usted tiene requisitos especiales, como la unidad de interfaz IC, FPC, panel táctil, brillo, color, retroiluminación, etc, podemos proporcionarChina Módulo de pantalla LCD TFTPara ti.
Como unChina Módulo LCD fabricante, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
El 7 pulgadasChina Pantalla táctil TFTEs ampliamente utilizado en médicos, timbre visual, expendedoras, mechine de aprendizaje, ventilador, osciloscopio, cocina, electrodomésticos, escáner QRcode, hogar inteligente, industria, portátil, al aire libre, HMI, e-bike, vehículo, proyector, impresora 3D, dispositivo de audio, robot, báscula eléctrica, navegación, publicidad de ascensores, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 7.0 | inch |
2 | Display Resolution | 600 (H) × RGB × 1024 (V) | pixels |
3 | Pixel Pitch | 49.6 (H) × 148.8 (V) | um |

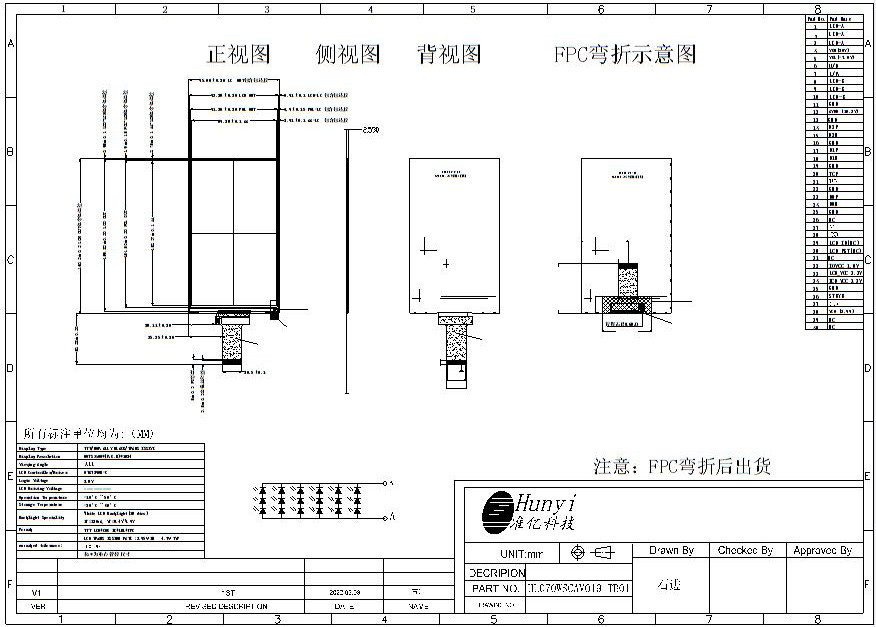

4 | LCM Outline Dimension (Without FPC) | 94.94 (W) ×163.24 (H) ×2.51 (T) | mm |
5 | LCD Outline Dimension | 93.28 (W) × 159.82 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 89.28 (W) ×152.37 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | OTA7290B-C | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.7% Min: 3.95% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 600 | - |
14 | FPC Version | HL070WSCAV019-TB01 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -10°C~ 60°C | - |
17 | Storage Temperature | -20°C~ 70°C | - |
18 | Backlight Arrangement | LED/3 Series 6 Parallel (18 lights in total) | - |
19 | Luminance | 340 | nit |
20 | Weight | 0.080 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-3 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
4 | VGH | Positive gate driver output voltage level (20V) |
5 | VGL | Negative gate driver output voltage level (-7V) |
6 | U/D | U/D PIN |
7 | L/R | L/R PIN |
8-10 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
11 | GND | Ground |
12 | AVDD | Input Power (10.3V) |
13 | GND | Ground |
14 | D2P | Positive MIPI differential data input |
15 | D2N | Negative MIPI differential data input |
16 | GND | Ground |
17 | D1P | Positive MIPI differential data input |
18 | D1N | Negative MIPI differential data input |
19 | GND | Ground |
20 | CLKP | Positive MIPI differential CLOCK input |
21 | CLKN | Negative MIPI differential CLOCK input |
22 | GND | Ground |
23 | D0P | Positive MIPI differential data input |
24 | D0N | Negative MIPI differential data input |
25 | GND | Ground |
26-27 | NC | No Connection |
28 | GND | Ground |
29 | LCD_ID (NC) | LCD ID PIN (NC) |
30 | LCD_RST (NC) | LCD Reset PIN (NC) |
31 | NC | No Connection |
32 | IOVCC | I/O POWER SUPPLY (1.8V) |
33-34 | VCC | POWER SUPPLY (3.3V) |
35 | GND | Ground |
36 | STBYB | Standby mode PIN |
37 | GND | Ground |
38 | VCOM | Common Voltage (3.99V) |
39-40 | NC | No Connection |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
