Tamaño: 4,3 pulgadas
Resolución: 480*272
Área activa: 95,04*53,86mm
Interfaz: RGB
Ángulo de visión: IPS
Brillo: 600 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

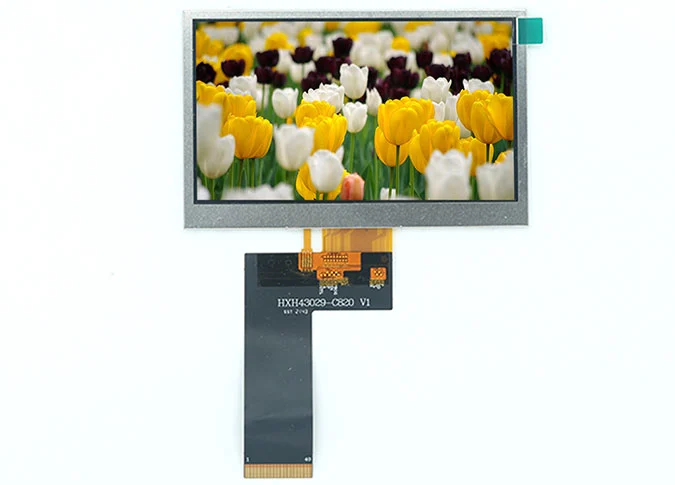

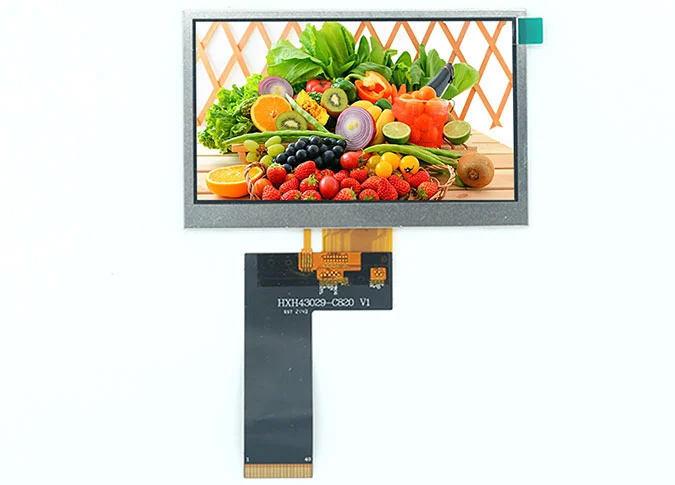

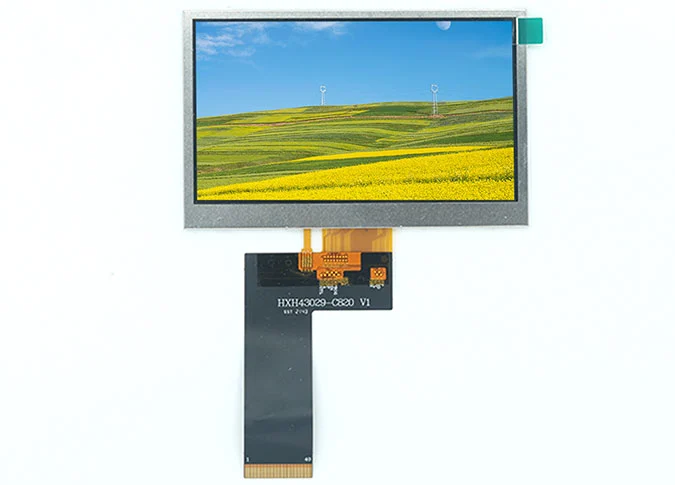

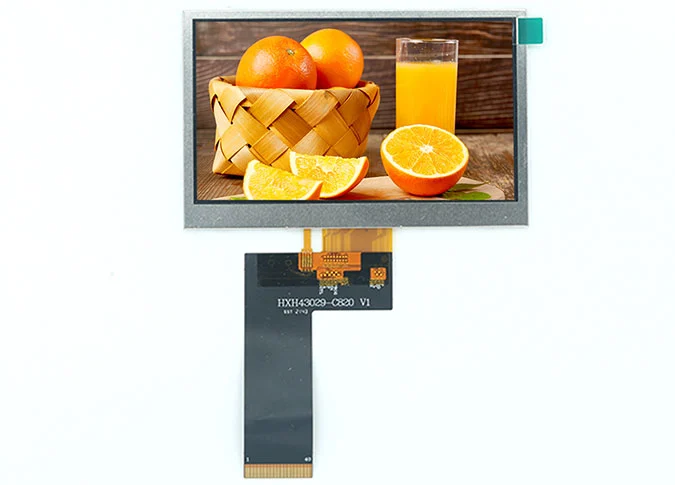

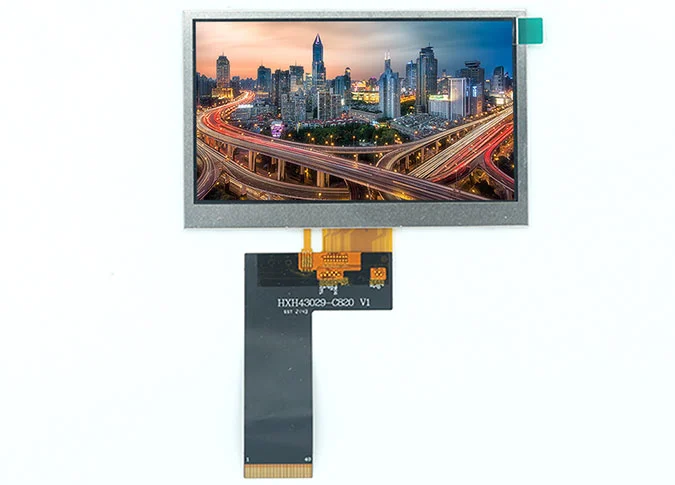

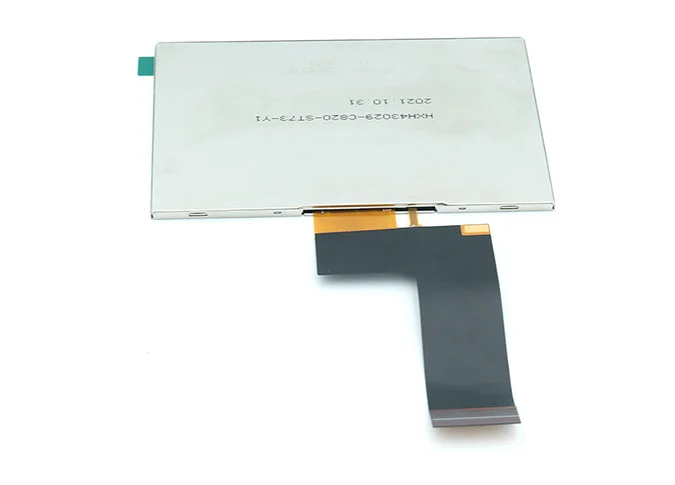

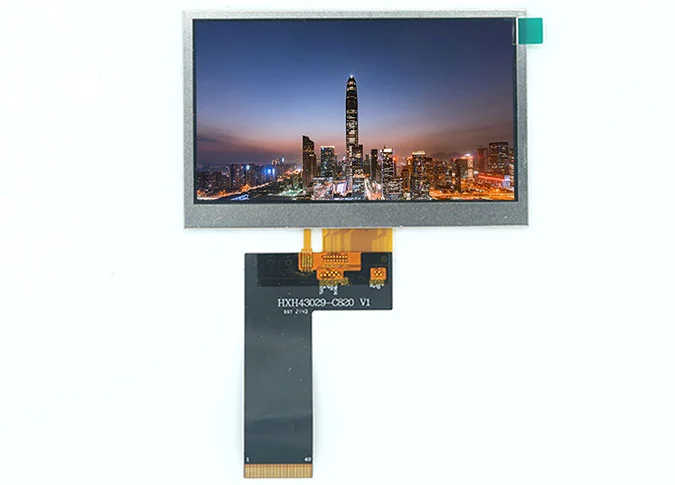

HXH43029 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 480*272. La técnica IPS (conmutación en el plano) hace que este módulo LCD de 4,3 tenga un ángulo de visión más amplio. Esta pantalla LCD está integrada SC7283-G4 el controlador IC. Este a-Si TFT LCDMódulo AMOLEDVienen con interfaz RGB, 600 brillo CD/m².
Si tiene requisitos especiales, como la interfaz de unidad IC, FPC, panel táctil, retroiluminación, etc, podemos proporcionarMódulo LCD personalizadoPara ti.
Como uno de los profesionalesChina LCD fabricantes, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
La pantalla LCD horizontal de 4,3 pulgadas es ampliamente utilizada en Timbre visual, billetera electrónica, POS, jugador de juegos, instrumento cosmético, electrodomésticos, escáner QRcode, hogar inteligente, portátil industrial, al aire libre, HMI, E-bike, vehículo eléctrico, salpicadero, velocímetro, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.3inch | - |
2 | Display Resolution | 480 (H) × RGB × 800 (V) | pixels |
3 | Pixel Pitch | 0.039 (H) × 0.117 (V) | um |

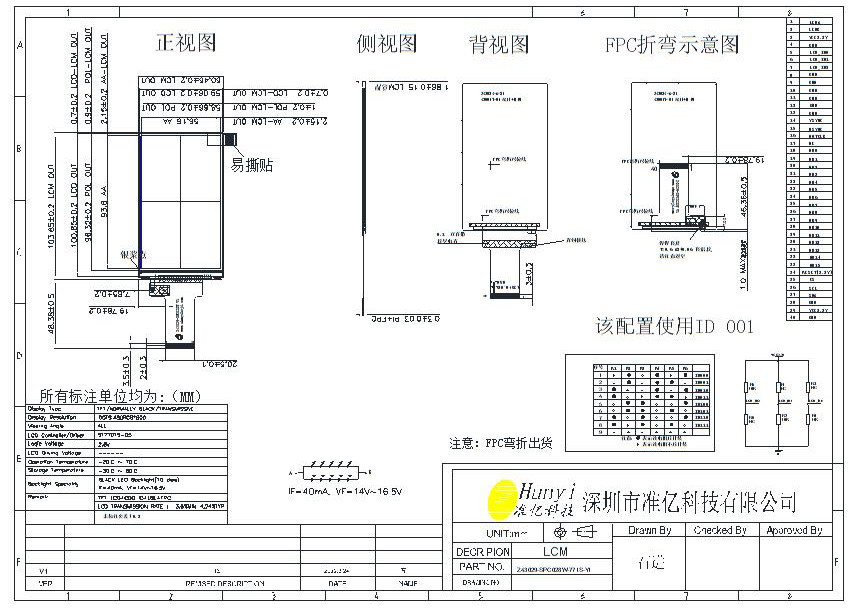

4 | LCM Outline Dimension (Without FPC） | 60.46 (W) ×103.65 (H) ×1.86 (T) | mm |
5 | LCD Outline Dimension | 59.06 (W) × 100.85 (H) × 0.4 (T) | mm |
6 | LCD Active Area | 56.16 (W) ×93.60 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel Driving Element | a-Si TFT | - |
12 | LCD Transmittance | Min: 3.6% Typ.: 4.24% | - |
13 | LCD Contrast Ratio | Typ.: 1500 Min: 1000 | - |
14 | FPC Version | Z43029-SPC028W V1 | - |
15 | Interface | SPI+RGB | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/5 Series 2 Parallel (10 lights in total) | - |
19 | Luminance | Typ.: 500 | nit |
20 | Weight | - | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY+ FOR BACKLIGHT |
2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | VCC | POWER SUPPLY |
4 | GND | Ground |
5 | LCD_ID0 | ID0 |
6 | LCD_ID1 | ID1 |
7 | LCD_ID2 | ID2 |
8-13 | GND | Ground |
14 | VSYNC | Vertical sync. Signal in RGB I/F. |
15 | HSYNC | Horizontal sync. Signal in RGB I/F. |
16 | DOTCLK | Pixel clock signal in RGB I/F |
17 | DE | Data enable signal in RGB I/F DE mode. |
18-33 | DB0-DB15 | Data bus |
34 | RESET | Reset Signal pin |
35 | CS | Chip Select input pin (Active Low) |
36 | SCL | A synchronous clock signal in SPI I/F |
37 | SDA | Serial input signal in SPI I/F |
38 | GND | Ground |
39 | VCC | Power supply |
40 | GND | Ground |
