Tamaño: 10,1 pulgadas
Resolución: 800*1280
Área activa: 135,36*216,58mm
Interfaz: MIPI
Ángulo de visión: IPS
Brillo: 350 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

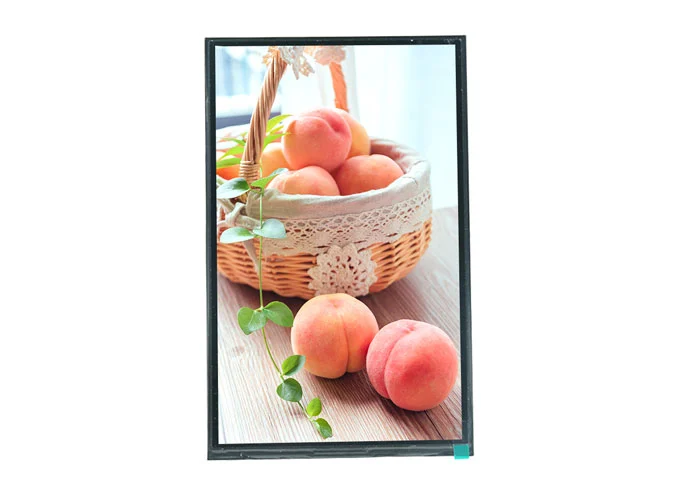

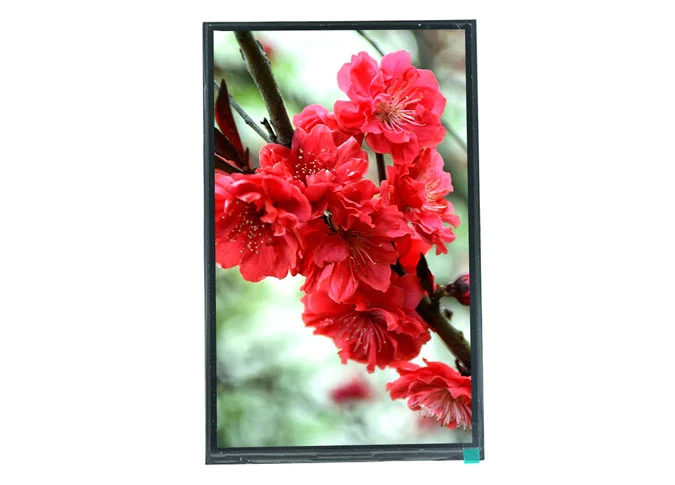

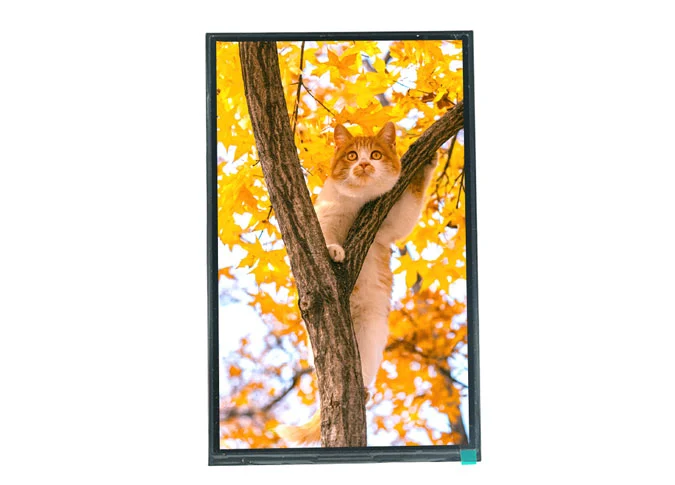

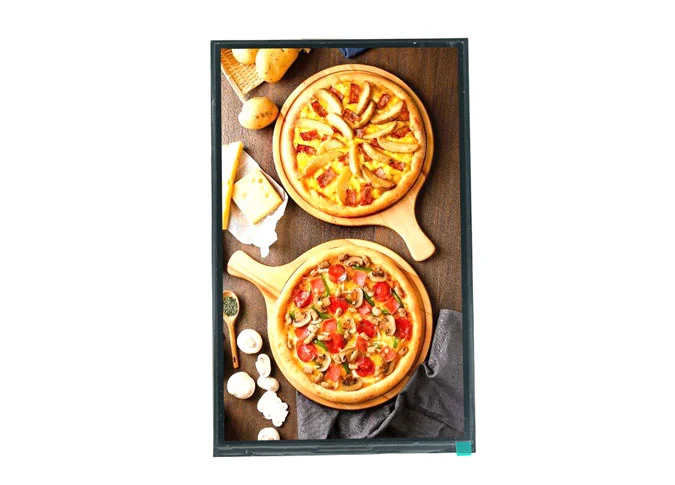

Z101024 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 800*1280. La técnica IPS (conmutación en el plano) hace que este módulo LCD de 10,1 tenga un ángulo de visión más amplio. Esta pantalla LCD está integrada en el controlador GH8555BL IC. Este módulo a-Si TFT LCD viene con interfaz MIPI, brillo de 350cd/m².
Si usted tiene requisitos especiales, como unidad IC, interfaz, FPC, panel táctil, brillo, color, retroiluminación, panel táctil, etc, podemos proporcionarChina Módulo de pantalla LCD TFTPara ti.
Como uno de losFabricantes de pantallas LCD en ChinaNuestra fábrica realiza 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
Las 10,1 pulgadasChina Pantalla táctil TFTEs ampliamente utilizado en el timbre médico, visual, venta, mechine de aprendizaje, ventiladores, osciloscopio, cocina, electrodomésticos, hogar inteligente, industria, mano, exterior, E-bike, vehículo, proyector, impresora 3D, dispositivo de audio, robot, báscula eléctrica, navegación, salpicadero, ascensor publicidad, ordenador portátil, HMI, Educación, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 10.1 | inch |
2 | Display Resolution | 800 (H） × RGB × 1280 (V） | pixels |
3 | Pixel Pitch | 56.4 (H）× 169.2 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 143.10 (W) ×228.60 (H) ×2.6 (T) | mm |
5 | LCD Outline Dimension | 139.36 (W) × 225.80 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 135.36 (W) ×216.58 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | GH8555BL | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel Driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5.41% Min: 4.65% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
14 | FPC Version | Z101024-P31H V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/7 Series 4 Parallel (28 lights in total) | - |
19 | Luminance | TBD | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-3 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
4 | NC | No Connection |
5-8 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
9-10 | GND | Ground |
11 | D2P | Positive MIPI differential data input |
12 | D2N | Negative MIPI differential data input |
13 | GND | Ground |
14 | D1P | Positive MIPI differential data input |
15 | D1N | Negative MIPI differential data input |
16 | GND | Ground |
17 | CLKP | Positive MIPI differential CLOCK input |
18 | CLKN | Negative MIPI differential CLOCK input |
19 | GND | Ground |
20 | D0P | Positive MIPI differential data input |
21 | D0N | Negative MIPI differential data input |
22 | GND | Ground |
23 | D3P | Positive MIPI differential data input |
24 | D3N | Negative MIPI differential data input |
25 | GND | Ground |
26 | TE | Tearing Effect PIN |
27 | REST | LCM RESET PIN |
28 | GND | Ground |
29 | VDDIO | I/O POWER SUPPLY(1.8V) |
30-31 | VDD | POWER SUPPLY(3.3V) |
RESET voltage should be consistent with VDDIO voltage, or there probably is black screen fault when power on. | ||
La tecnología Zhunyi presta atención a la calidad y el servicio. Bienvenido a visitarnos y unirse para un futuro próspero.
