Tamaño: 10,36 pulgadas
Resolución: 1200*2000
Área activa: 135,36*225,60mm
Interfaz: MIPI
Ángulo de visión: IPS
Brillo: 350 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

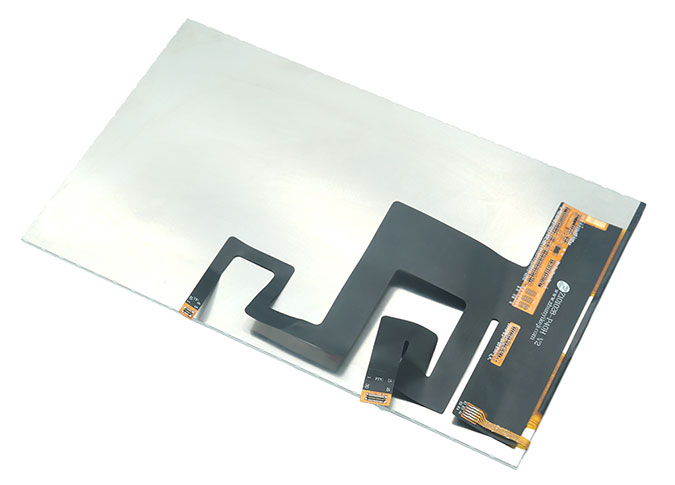

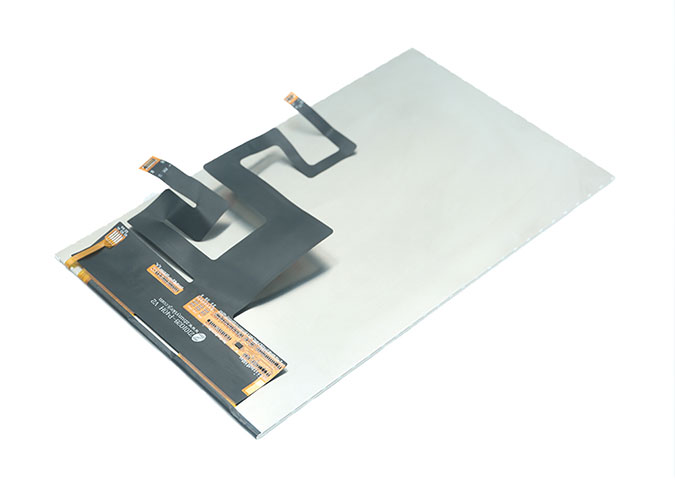

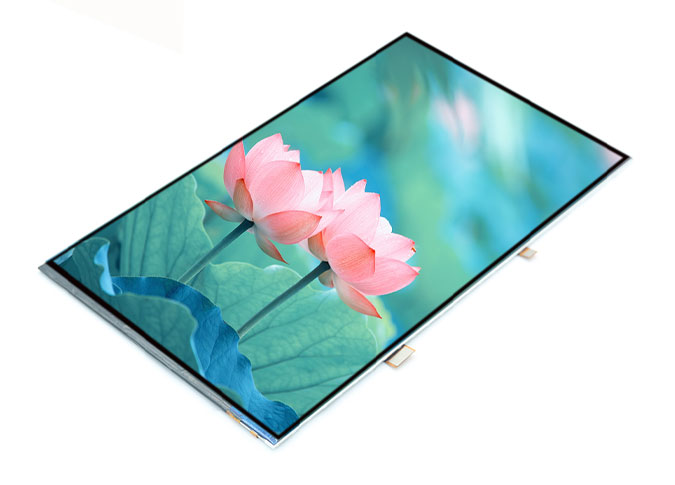

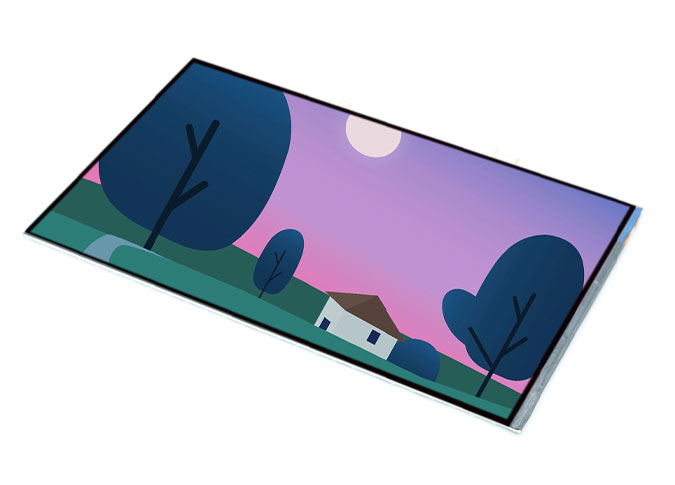

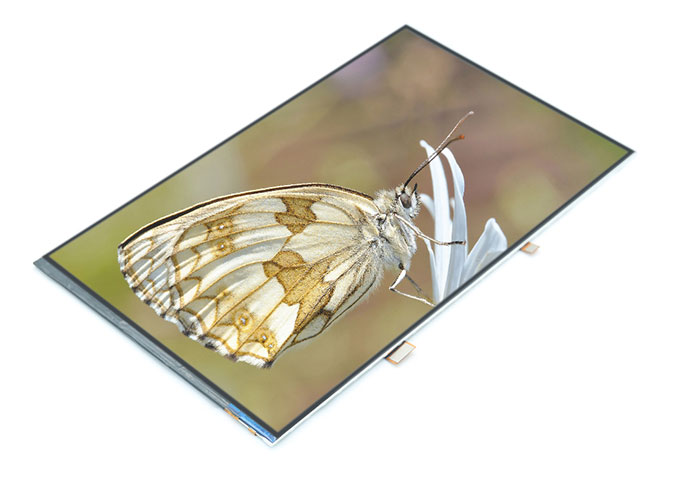

Z101028 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 1200*2000. La técnica IPS (conmutación en el plano) hace que este módulo LCD de 10,36 tenga un ángulo de visión más amplio. Esta pantalla LCD está incorporada NT36523 controlador IC. Este módulo a-Si TFT LCD viene con interfaz MIPI, brillo de 350cd/m².
Si usted tiene requisitos especiales, como unidad IC, interfaz, FPC, panel táctil, brillo, color, retroiluminación, panel táctil, etc, podemos proporcionarPantallas TFT personalizadasPara ti.
Como uno de losFabricantes de pantallas LCD en China, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
Las 10,36 pulgadasPOS pantalla LCDEs ampliamente utilizado en el timbre médico, visual, expendedora, mechine de aprendizaje, ventilador, osciloscopio, cocina, electrodomésticos, hogar inteligente, industria, mano, al aire libre, E-bike, vehículo, proyector, impresora 3D, dispositivo de audio, robot, báscula eléctrica, navegación, salpicadero, ascensor publicidad, ordenador portátil, HMI, Educación, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 10.36inch | - |
2 | Display Resolution | 1200 (H) × RGB × 2000 (V) | pixels |
3 | Pixel Pitch | 0.1128 (H) × 0.1128 (V) | um |

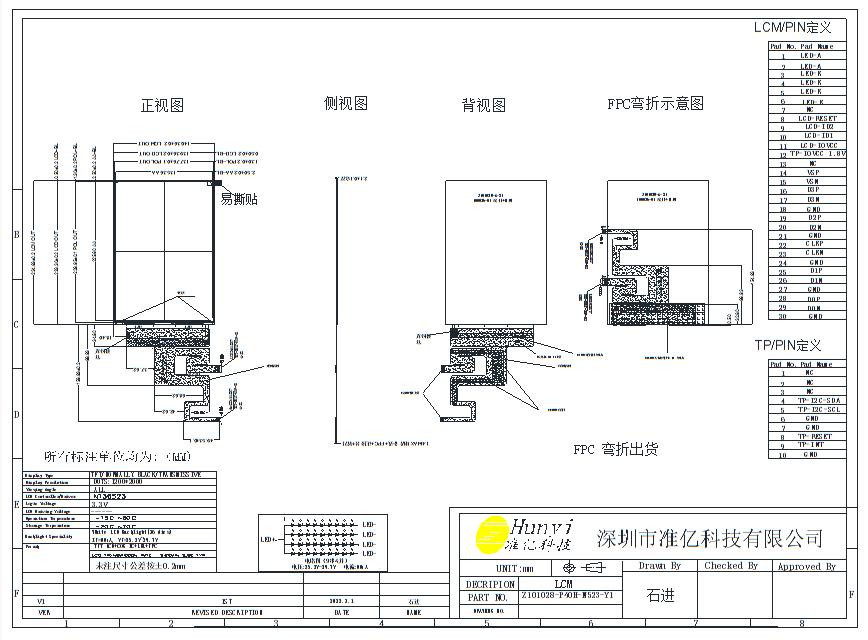

4 | LCM Outline Dimension (Without FPC） | LCM=140.36 (W) ×234.63 (H) ×1.9~2.1 (T) CTP=159.30 (W) ×245.00 (H) ×2.6~2.8 (T) | mm |
5 | LCD Outline Dimension | 139.36 (W) × 233.3 (H) × 0.4/0.5 (T) | mm |
6 | LCD Active Area | 135.36 (W) ×225.60 (H） | mm |
7 | View Direction (Gray Inversion) | FREE | - |
8 | Driver IC | NT36523 | - |
9 | Pixel Arrangement | RGB Vertical Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel Driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.9% Min:3.5% | - |
13 | LCD Contrast Ratio | Typ.: 1350 Min:1200 | - |
14 | FPC Version | Z101028-P40H V2 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -15°C~ 60°C | - |
17 | Storage Temperature | -20°C~ 70°C | - |
18 | Backlight Arrangement | LED/9 Series 4 Parallel (36 lights in total) | - |
19 | Luminance | 200 | nit |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | LEDA | POWER SUPPLY+ FOR BACKLIGHT |
3-6 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
7 | NC | NC |
8 | LCD-RESET | RESET Pin1.8V |
9-10 | LCD-ID2/LCD-ID1 | LCD module's manufacture ID. |
11 | LCD-IOVCC | POWER SUPPLY (1.8V) |
12 | TP-IOVCC | POWER SUPPLY (1.8V) |
13 | NC | NC |
14 | VSP | POWER SUPPLY (4.5-6V) |
15 | VSN | POWER SUPPLY (-4.5~-6V) |
16-17 | D3P-D3N | MIPI-DSI Data differential signal input pins. (Data lane 3) |
18 | GND | Ground |
19-20 | D2P-D2N | MIPI-DSI Data differential signal input pins. (Data lane 2) |
21 | GND | Ground |
22-23 | DCLKP-DCLKN | MIPI-DSI CLOCK differential signal input pin |
24 | GND | Ground |
25-26 | D1P-D1N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
27 | GND | Ground |
28-29 | D0P-D0N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
30 | GND | Ground |
/ | / | / |
1-3 | NC | NC |
4 | TP-I2C-SDA | TP-I2C SDA, TYP-1.8V |
5 | TP-I2C-SCL | TP-I2C CLK, TYP-1.8V |
6-7 | GND | Ground |
8 | TP-RESET | TP Reset Pin 1.8V |
9 | TP-INT | TP Interrupt Pin 1.8V |
10 | GND | Ground |
