Tamaño: 1,3 pulgadas
Resolución: 240*240
Interfaz LCD: SPI
Interfaz táctil: IIC
Panel táctil: capacitivo
Driver IC: ST7789V2
Controlador táctil: CST816D
Ángulo de visión: IPS
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

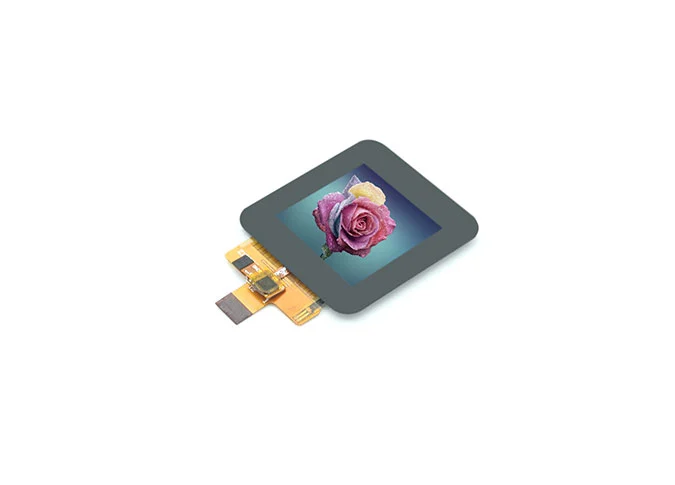

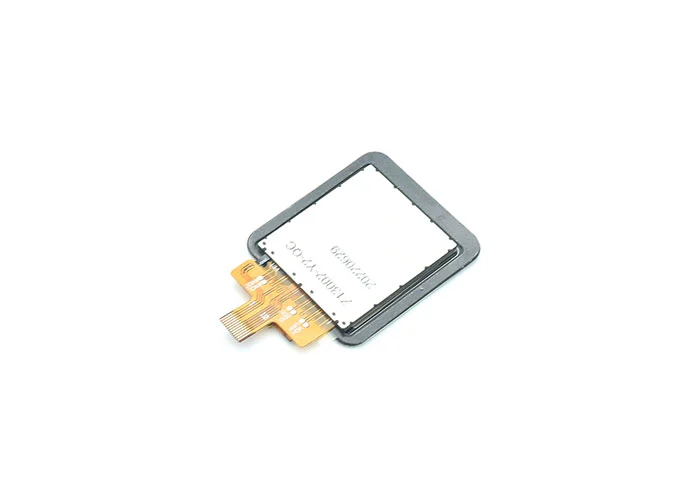

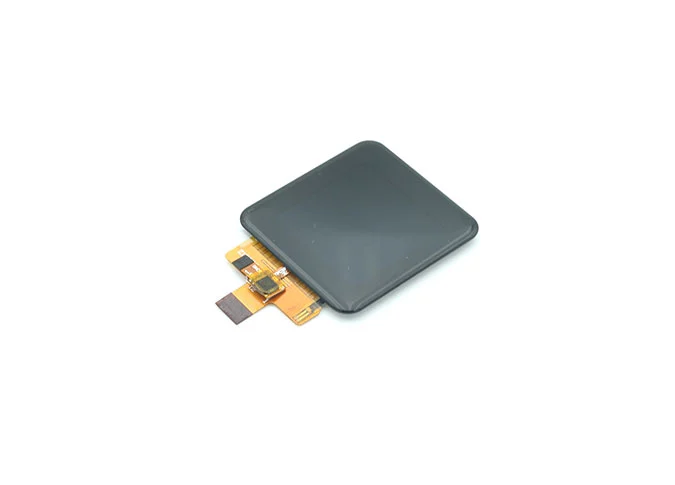

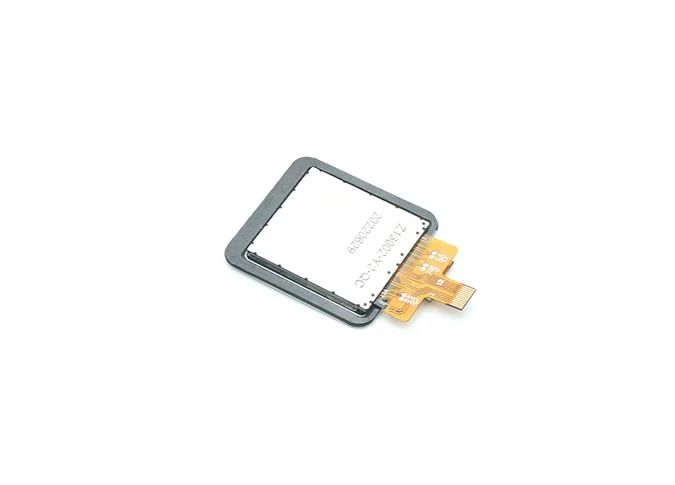

Z13002-ZC es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con capacitivoPanel LCD TFT cuadrado, QVGA 240*240. Esta pantalla táctil TFT está incorporada ST7789V2 LCD controlador IC y controlador táctil CST816D. Este módulo táctil a-Si TFT LCD viene con interfaz SPI e I2C.
Si usted tiene un requisito especial, como la unidad IC, interfaz, FPC, panel táctil, luz de fondo, brillo, color, etc, como unFabricante de LCD personalizado de China, También podemos personalizar para usted.
Como unProveedor de pantalla LCD de China, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
Esta pantalla táctil LCD cuadrada de 1,3 pulgadas es ampliamente utilizada en reloj inteligente, pulsera, oxímetro médico, instrumento cosmético, aparato doméstico, traductor, dispositivo de mensaje, temómetro infrarrojo, hogar inteligente, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 1.3 | inch |
2 | Display Resolution | 240 (H) × RGB × 240 (V） | pixels |
3 | Pixel Pitch | 97.5 (H) × 97.5 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 26.17 (W) × 29.22 (H) × 1.5 (T) | mm |
5 | LCD Outline Dimension | 25.8 (W) × 28.4 (H) × 0.4 (T) | mm |
6 | LCD Active Area | 23.4 (W) × 23.4 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7789V2-G4-A | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.65% Min: 4.18% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 640 | - |
14 | FPC Version | Z13002-P13 V1 | - |
15 | Interface | SPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/1 Series 2 Parallel (2 lights in total) | - |
19 | Luminance | TBD | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
4 | VDD | POWER SUPPLY (2.8V/3.3V） |
5-6 | GND | Ground |
7 | D/C | LCM Display data/command selection pin in parallel interface |
8 | CS | LCM SPI Chip Select PIN |
9 | SCL | LCM SPI clock (SCL) clock (SCLK) |
10 | SDA | LCM SPI data (SDA) data input (MOSI) |
11 | RESET | LCM RESET PIN |
12 | GND | Ground |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||

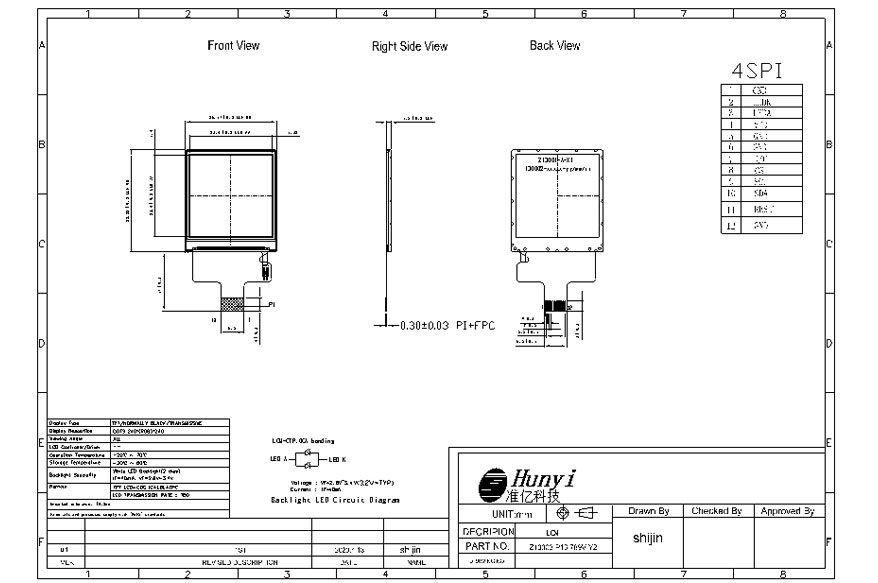

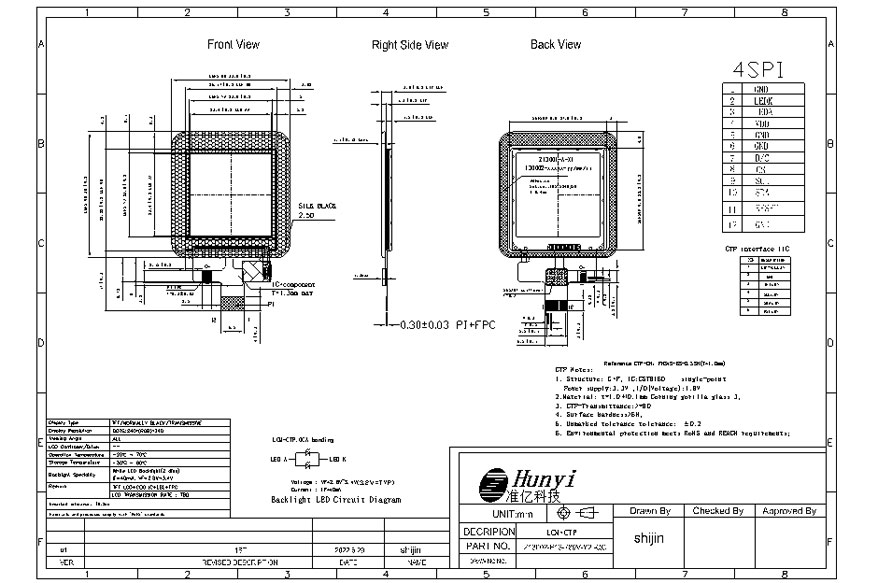

3.2 TLCM
