Tamaño: 1,46"
Resolución: 360x360
Interfaz LCD: QSPI
Controlador IC:ST77916
Ángulo de visión: IPS
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001,IATF16949,ROHS,REACH

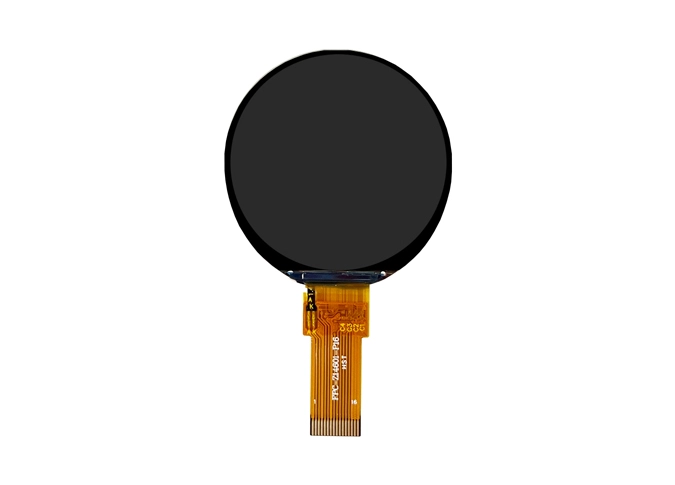

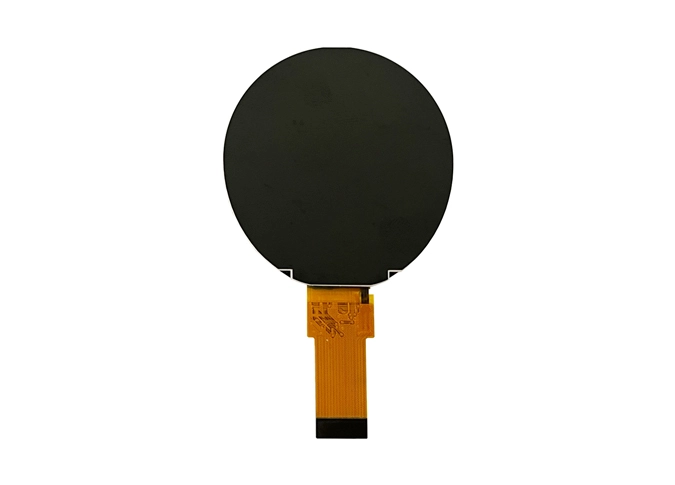

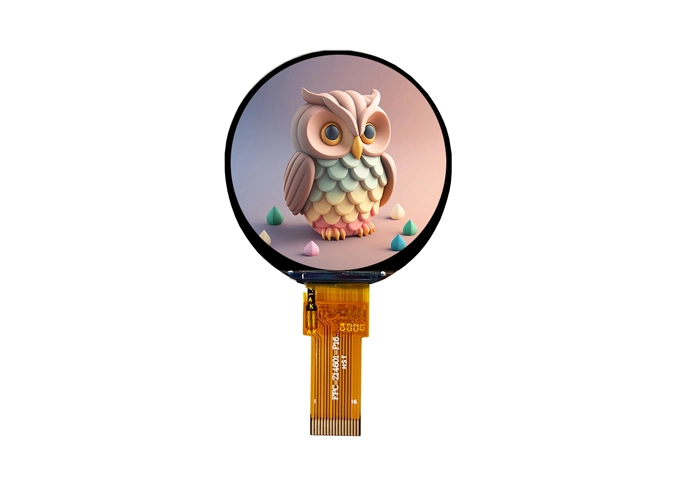

Z146001 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 360*360. La técnica IPS(In-plane Switching) hace que este módulo LCD de 1,46 "tenga un ángulo de visión más amplio. Esta a-Si TFT LCD viene con interfaz SPI. El controlador IC ST77916 integrado de pantalla.
Si tiene un requisito especial, como el controlador IC, interfaz, FPC, panel táctil, retroiluminación, etc., podemos personalizar para usted.
Nuestra fábrica lleva a cabo ISO 9001:2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, toda la pantalla LCD pasó ROHS, REACH Certificación.
La pantalla LCD circular de 1,46 "se usa ampliamente en el tablero de instrumentos, gafas VR, medicos, medicos, balanzas, medidores, dispositivos portátiles, electrodomésticos, termostato, control doméstico, interruptor giratorio, perilla, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 1.46 | inch |
2 | Display Resolution | 360(H) × RGB × 360 (V) | pixels |
3 | Pixel Pitch | 102.6x102.6 | um |
4 | LCM Outline Dimension (Without FPC) | 39.3 (W) ×40.96 (H) ×1.6 (T) | mm |
5 | LCD Outline Dimension | 38.936x40.706 | mm |
6 | LCD Active Area | 36.94 (W) ×36.94 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST77916 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 2.94% Min:2.5% | - |
13 | LCD Contrast Ratio | Typ.: 1200 Min:900 | - |
14 | FPC Version | Z14601-P16 V1 | - |
15 | Interface | 4LINE-SPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/ 1Series3Parallel | - |
19 | Luminance | 300(typ) | nit |
20 | Weight | 0.003 | g |
. | Symbol | Function |
1 | GND | Power ground |
2 | LEDA | Power for LED back light anode (+) |
3 | LEDK | Power for LED back light cathode(-) |
4 | GND | Power ground |
5 | LCD VCC _ | Power supply( 3.3V) |
6 | IOVCC | I/O Power supply(1.8V/3.3V) |
7 | GND | Power ground |
8 | SDA | LCM SPI data (SDA) data input (MOSI) |
9 | D/CX | Display data/command selection pin in 4-line serial interface. |
10 | SCL | LCM SPI clock (SCL) clock (SCLK) |
1 1 | CS | Chip selection pin |
12 | RESET | This signal will reset the device and it must be applied to properly initialize the chip,signal is active low |
13 | FMARK (TE) | Tearing effect signal is used to synchronize MCU to frame memory ，if not use let this pin open. |
14-16 | GND | Power ground |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
