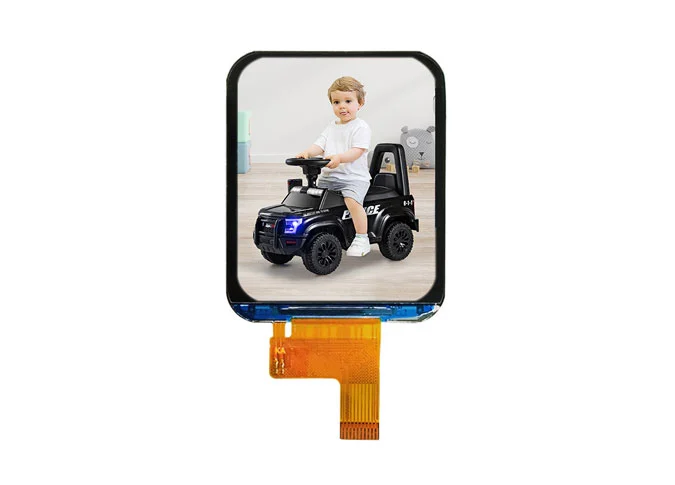

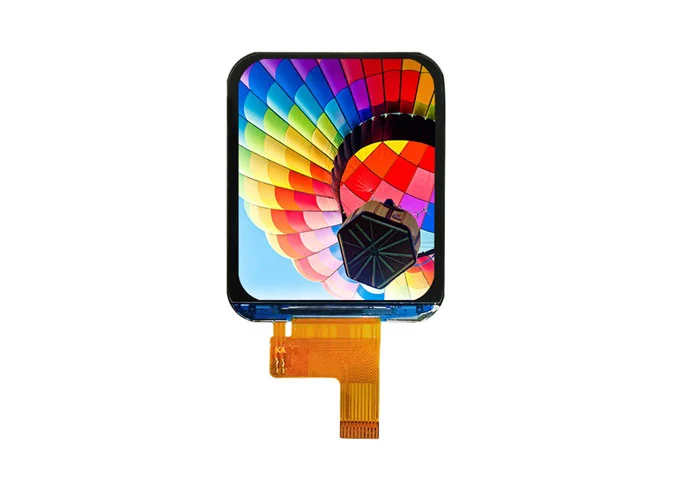

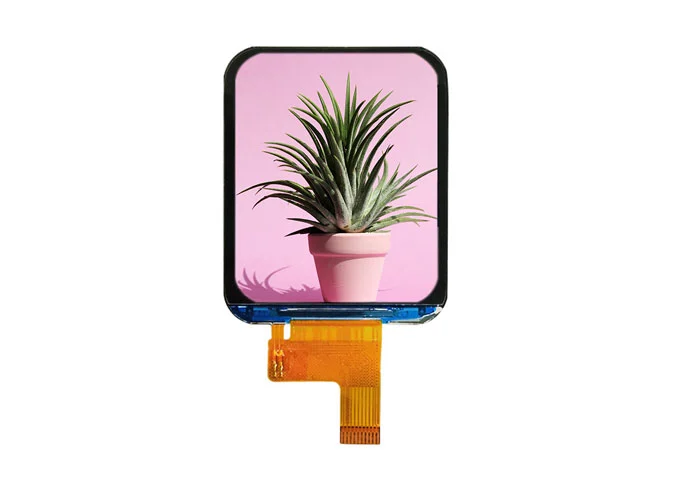

Z169001 Venta caliente 1,69 pulgadas 240*280 pantalla LCD interfaz SPI

1

Tamaño de pantalla (diagonal)

1,69

Pulgadas

2

Resolución de pantalla

240 (H) × RGB × 280 (V)

Píxeles

3

Paso de pixel

116,55 (H) × 116,55 (V)

Um

4

Dimensión del esquema LCM

(Sin FPC)

30,07 (W) × 37,43 (H) × 1,6 (T)

Mm

5

LCD Área activa

27,97 (W) × 32,63 (H)

Mm

6

Dirección DE VISTA (inversión gris)

Vista completa

-

7

Conductor IC

ST7789V3-G6

-

8

Disposición de píxeles

RGB-Raya

-

9

Modo de visualización

Negro normal

-

10

Elemento de conducción de píxeles

A-Si TFT

-

11

Transmitancia LCD

Typ. : 5.0% Min: 5.0%

-

12

Relación de contraste LCD

Typ. : 1000

-

13

Versión FPC

Z169001-P10 V1

-

14

Interfaz

SPI

-

15

Temperatura de funcionamiento

-20 °C ~ 70 °C

-

16

Temperatura de almacenamiento

-30 °C ~ 80 °C

-

17

Disposición de retroiluminación

LED/1 Serie 3 Paralelo (3 luces en total)

-

18

Luminancia

Typ. : 450

Nit

19

Peso

TBD

KG

1

LEDK

BL LED de potencia-.

2

GND

Terreno

3

MARCA

Pin de salida efecto desgarro. Señal de salida baja espera enviar datos de imagen.

4

SDA

Pin de entrada/salida de señal serie.

5

RS

Seleccione "Datos o Comando" pin H data; comando L

6

SCL

Pin de entrada de señal de reloj serie

7

CS

Chip habilitar seleccionar PIN. L: habilitar chip

8

RESET

Restablecimiento del sistema seleccione PIN.

9

IOVCC

Fuente de alimentación: de la aplicación Alcance (1,65 V ~ 3,3 V)

10-11

VCI

Fuente de alimentación: de la aplicación Alcance (2,5 V ~ 3,3 V)

12-13

GND

Terreno

14-15

LEDA

BL LED de potencia +.

El voltaje de reinicio debe ser consistente con el voltaje de IOVCC, o probablemente haya fallas de pantalla en negro cuando se enciende.
