Z18001 1,8 pulgadas 128*160 pantalla LCD 8-bit MCU interfaz

  • Tamaño: 1,77 pulgadas

  • Resolución: 128*160

  • Interfaz: MCU 8-bit

  • Ángulo de visión: IPS

  • Brillo: 350 cd/m²

  • Panel táctil: Soporte CTP/RTP

  • Tipo de suministro: Fábrica/Fabricante

  • Certificación: ISO9001, IATF16949, ROHS, REACH

Solicitar una cotización

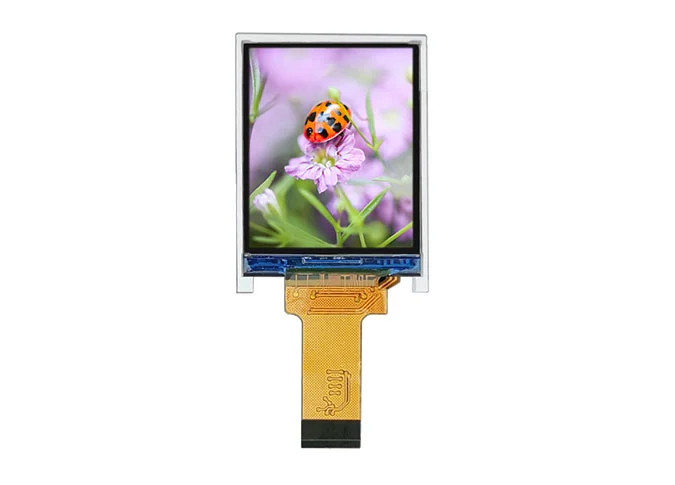

1.8 inch tft display
1.8 inch tft display
1.8 tft lcd
1.8 tft lcd display

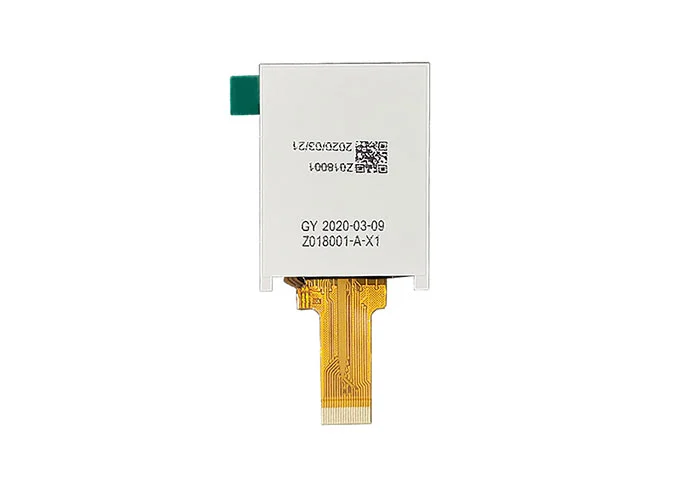

lcd 128x160
1.77 inch lcd display

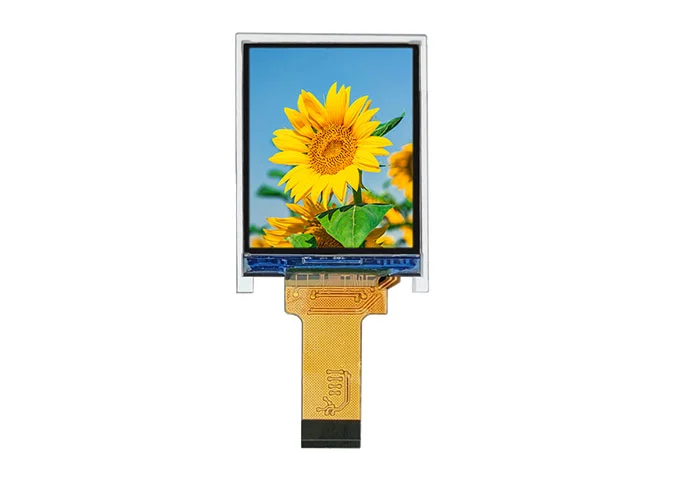

st7735s display
display st7735

Descripción general de Z18001 1,8 pulgadas 128*160 pantalla LCD 8-bit MCU interfaz

1

Z18001 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 128*160. La técnica IPS (conmutación en el plano) hace que este módulo LCD de 1,77 tenga un ángulo de visión más amplio. EstoMódulo de pantalla LCD al por mayorEstá integrado GC9106 controlador IC. Este módulo a-Si TFT LCD viene con una interfaz MCU de 8 bits, 350 brillo de CD/m².

2

Si usted tiene un requisito especial, como la unidad de interfaz IC, FPC, panel táctil, retroiluminación, etc, como un profesionalFabricante de pantallas LCD personalizadas, También podemos personalizar para usted.

3

Como líderChina Módulo LCD fabricante, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.

4

La pantalla LCD de 1,77 pulgadas es reloj inteligente, oxímetro médico, instrumento cosmético, electrodomésticos, traductor, reproductor de música, hogar inteligente, industria, etc.

Especificaciones de Z18001 1,8 pulgadas 128*160 pantalla LCD 8-bit MCU interfaz


ArtículoPantalla principalUnidad
Número de píxeles128 * RGB * 160Píxeles
Dimensión del esquema LCM34,00 (W) * 45,80 (H) * 2,45 (T)Mm
Dimensión del esquema LCD31,83 (W) * 41,42 (H) * 1,0 (T)Mm
Área activa28,03*35,04Mm
Paso de pixel0.073*0.219Mm
Modo de visualizaciónBlanco normal
Disposición de píxelesRaya vertical RGB
Dirección de visualización12 En punto
Configuración de colorRGB
Transmitancia LCDTyp: 6.9%; Min: 6.21%
Relación de contraste LCDTyp: 300; Min: 200
Versión FPCZ018001-EWQ001 V3
InterfazInterfaz de bus MCU de 8 bits
Temperatura de funcionamiento-30 °C ~ 80 °C
Temperatura de almacenamiento-40 °C ~ 85 °C
Disposición de retroiluminaciónLED / 3 Paralelo
Luminancia-
Peso-


Descripción de la definición de interfaz de Z18001 1,8 pulgadas 128*160 pantalla LCD 8-bit MCU interfaz


PIN NO.PIN DEF.FUNCIÓN DEC.
1LED-KSUMINISTRO DE ENERGÍA-PARA EL CATHODIO DE LUZ TRASERA
2LED-ASUMINISTRO DE ENERGÍA + ANODO DE LUZ TRASERA
3GNDTerreno
4VCISUMINISTRO DE ENERGÍA (2,8 V)
5IOVCCSuministro de energía de E/S (1,8 V)
6TEEste PIN es FMARK, si no se usa, déjelo abierto
7CSSeñal de selección de chip.
8RESETRestablecer PIN de señal (1,8 V)
9RSTerreno
10WREscribir señal estroboscópica.
11RDLeer señal estroboscópica.
12B7Interfaz paralela MCU bus de datos.
13B6Interfaz paralela MCU bus de datos.
14B5Interfaz paralela MCU bus de datos.
15B4Interfaz paralela MCU bus de datos.
16B3Interfaz paralela MCU bus de datos.
17B2Interfaz paralela MCU bus de datos.
18B1Interfaz paralela MCU bus de datos.
19B0Interfaz paralela MCU bus de datos.
20GNDTerreno


Temas populares en los que puede estar interesado:


Productos
Contáctenos

La tecnología Zhunyi presta atención a la calidad y el servicio. Bienvenido a visitarnos y unirse para un futuro próspero.

Información de contacto
Envíenos un correo electrónico
sales@zhunyikeji.com
Llámanos
+86-0755-2790-3035
Dirección
2nd, 3rd and 8th Floor, Dongshan plant, Huafeng First Science Park, Sanwei, Bao'an District, Shenzhen, China
Solicitar una cotización

RELATED Pantalla LCD IPS TFT

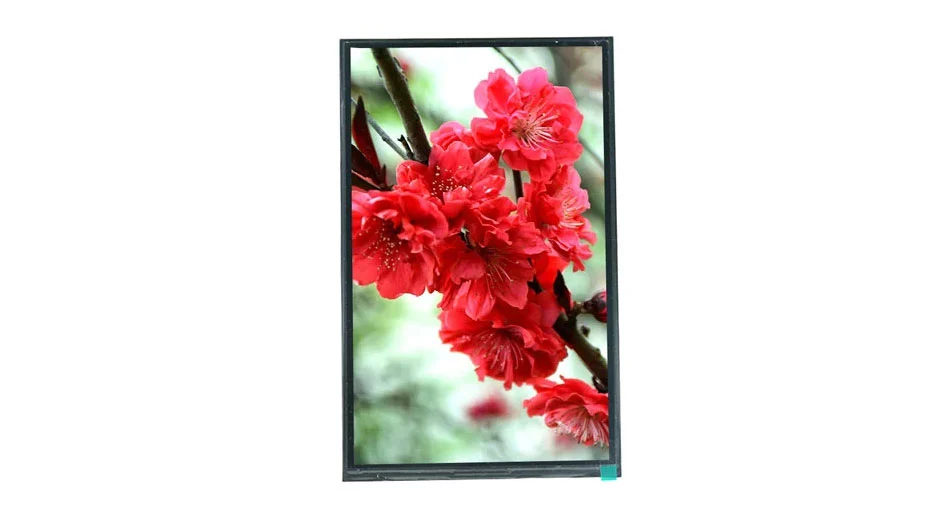

Z101024 10,1 pulgadas IPS pantalla LCD 800*1280 31PIN MIPI interfaz Z101024 10,1 pulgadas IPS pantalla LCD 800*1280 31PIN MIPI interfaz
