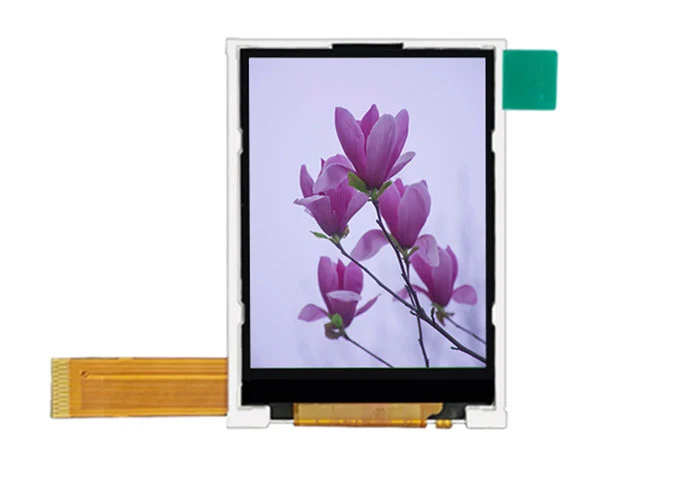

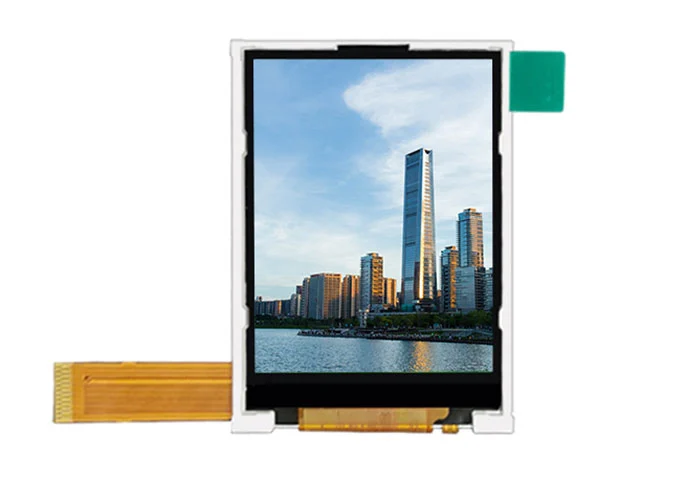

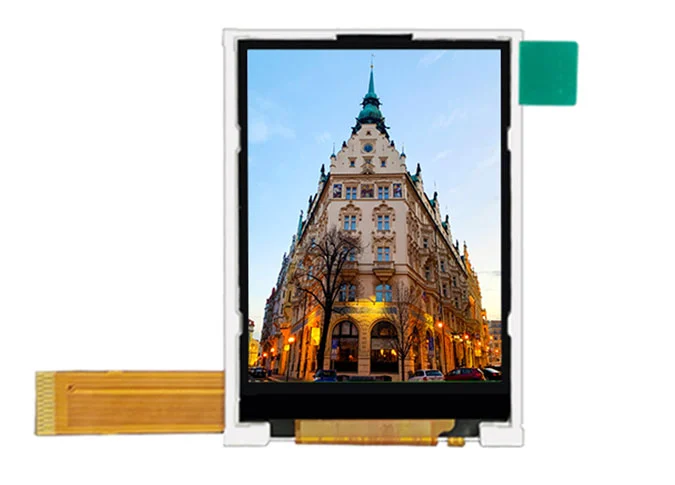

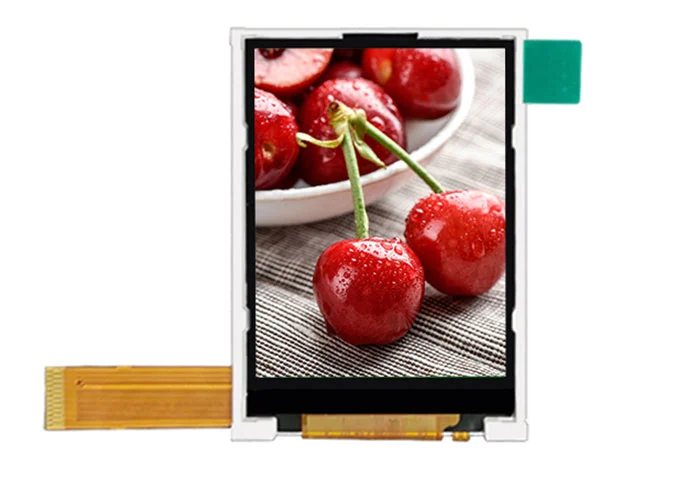

Z20001 240*320 MÓDULO DE PANTALLA LCD de 2 pulgadas MCU/SPI interfaz 25PIN

1

Tamaño de pantalla (diagonal)

2,0

Pulgadas

2

Resolución de pantalla

240 (H) × RGB × 320 (V)

Píxeles

3

Paso de pixel

42,5 (H) × 127,5 (V)

Um

4

Dimensión del esquema LCM

(Sin FPC)

37,68 (W) × 51,32 (H) × 2,3 (T)

Mm

5

Dimensión del esquema LCD

33,6 (W) × 43,6 (H) × 0,8 (T)

Mm

6

LCD Área activa

30,6 (W) × 40,8 (H)

Mm

7

Dirección DE VISTA (inversión gris)

Vista completa

-

8

Conductor IC

ST7789V2-G4-A

-

9

Disposición de píxeles

RGB-Raya

-

10

Modo de visualización

Negro normal

-

11

Elemento de conducción de píxeles

A-Si TFT

-

12

Transmitancia LCD

Typ. : 4.5% Min: 3.8%

-

13

Relación de contraste LCD

Typ. : 800 Min: 640

-

14

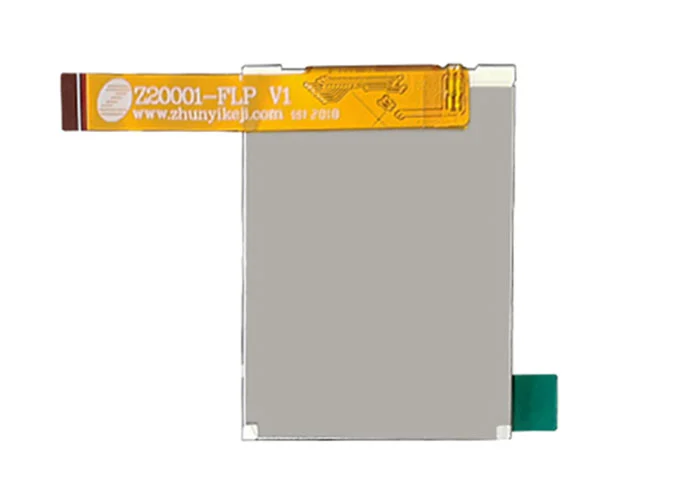

Versión FPC

Z20001-FLP V1

-

15

Interfaz

MCU/SPI de 8 bits

-

16

Temperatura de funcionamiento

-20 °C ~ 70 °C

-

17

Temperatura de almacenamiento

-30 °C ~ 80 °C

-

18

Disposición de retroiluminación

LED/1 Serie 3 Paralelo (3 luces en total)

-

19

Luminancia

TBD

Nit

20

Peso

TBD

KG

1

GND

Terreno

2

VDD

SUMINISTRO DE ENERGÍA (2,8 V)

3

IOVDD

SUMINISTRO DE ENERGÍA (1,8 V)

4

LEDA

SUMINISTRO DE ENERGÍA-PARA EL ANODO DE LA LUZ TRASERA

5-7

LEDK

SUMINISTRO DE ENERGÍA-PARA EL CATHODIO DE LUZ TRASERA

8

TE

Efecto desgarrador PIN

9

GND

Terreno

10

RDX

Leer habilitar en 8080 interfaz paralela MCU

11

WRX

Habilitar escritura en 8080 interfaz paralela MCU

12

DCK

Pin de selección de datos/Comando de visualización en interfaz paralela

13

CSX

Pin de selección de chip

14

SDA

Entrada DE DATOS SPI (SDA) (MOSI)

15-22

D7-D0

BUS DE DATOS

23

RES

PIN de reinicio LCM

24

IM1

PIN LCM IM1

25

IM2

PIN LCM IM2

El voltaje RES debe ser consistente con el voltaje IOVDD, o probablemente haya fallas en la pantalla negra cuando se enciende.
