Tamaño: 2,1 pulgadas
Resolución: 480*480
Interfaz: MIPI
Ángulo de visión: IPS
Brillo: 380 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

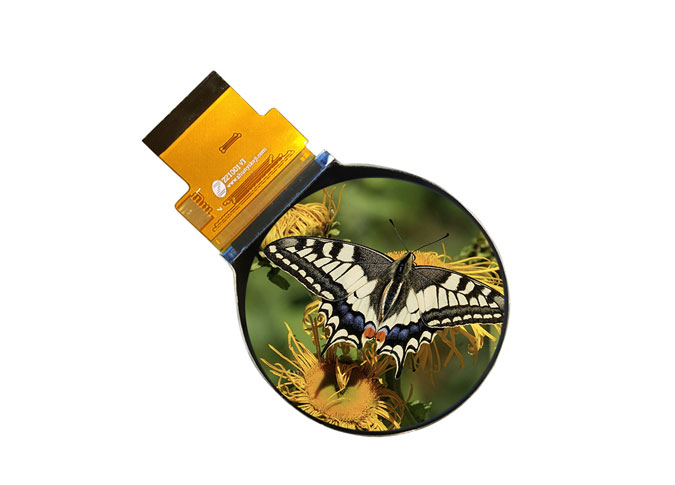

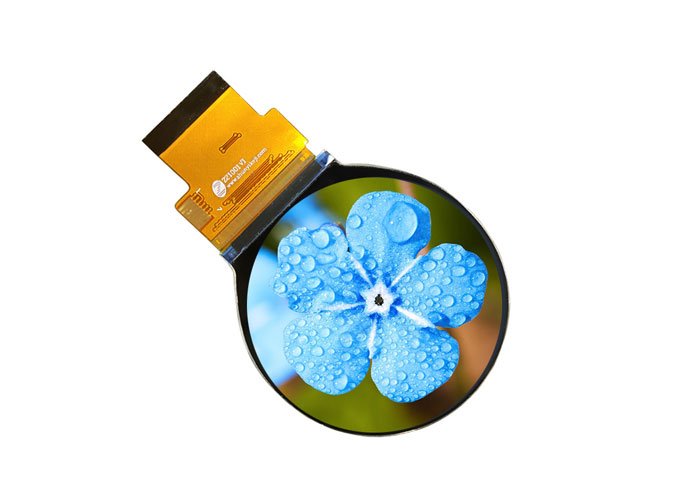

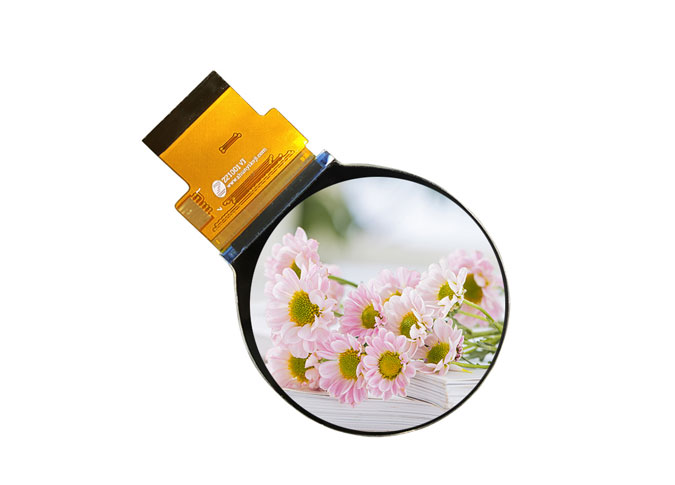

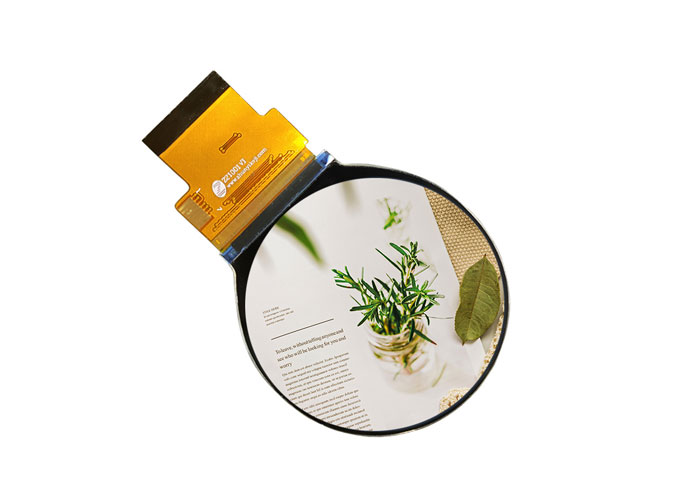

Z21001 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 480*480. La técnica IPS (conmutación en el plano) hace que este módulo LCD de 2,1 tenga un ángulo de visión más amplio. EstoPanel LCD TFT redondoEstá integrado ST7701S controlador IC. Este módulo a-Si TFT LCD viene con interfaz MIPI, brillo de 380 CD/m².
Si usted tiene un requisito especial, como la unidad de interfaz IC, FPC, panel táctil, retroiluminación, etc, como líderProveedor de pantalla LCD personalizado, También podemos personalizar para usted.
NuestroChina pantalla LCD fábricaLlevar a cabo ISO 9001: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, toda la pantalla LCD pasó ROHS, REACH Certificación.
La pantalla LCD redonda de 2,1 pulgadas se usa ampliamente en relojes inteligentes, relojes, navegación de bicicletas eléctricas, tablero de vehículos, electrodomésticos inteligentes, dispositivos portátiles, industria, publicidad, robot, barredora, escala, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 2.1 | inch |
2 | Display Resolution | 480 (H) × RGB × 480 (V) | pixels |
3 | Pixel Pitch | 111 (H) × 111 (V) | um |

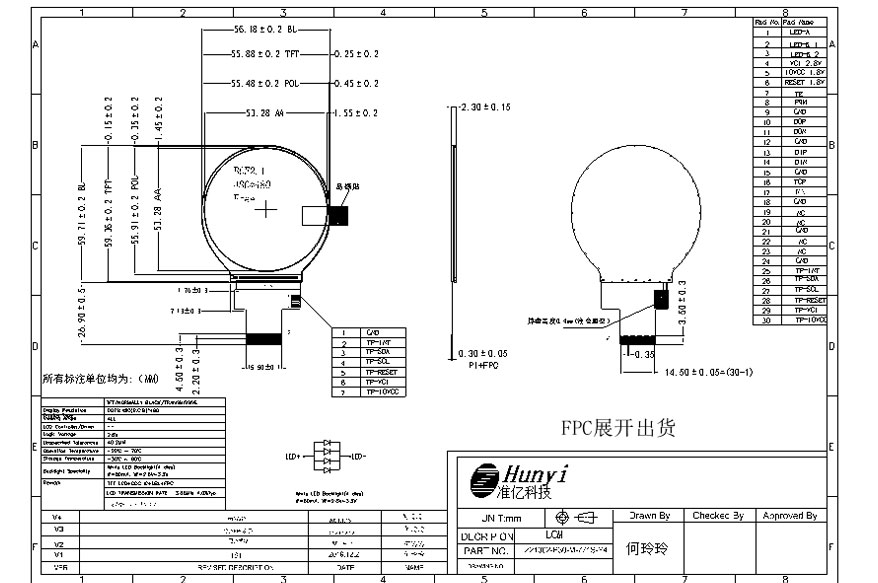

4 | LCM Outline Dimension (Without FPC） | 56.18 (W) × 59.71 (H) × 2.3 (T) | mm |
5 | LCD Outline Dimension | 55.88 (W) × 59.36 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 53.28 (W) × 53.28 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.0% Min: 3.6% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
14 | FPC Version | Z21002-P30-M V4 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/1 Series 4 Parallel (4 lights in total) | - |
19 | Luminance | 380 | nit |
20 | Weight | 0.012 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
2-3 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
4 | VCI | POWER SUPPLY (2.8V） |
5 | IOVCC | I/O POWER SUPPLY (1.8V） |
6 | RESET | LCM RESET PIN (1.8V) |
7 | TE | LCM Tearing Effect PIN |
8 | PWM | LCM PWM PIN |
9 | GND | Ground |
10 | D0P | Positive MIPI differential data input |
11 | D0N | Negative MIPI differential data input |
12 | GND | Ground |
13 | D1P | Positive MIPI differential data input |
14 | D1N | Negative MIPI differential data input |
15 | GND | Ground |
16 | TCP | Positive MIPI differential CLOCK input |
17 | TCN | Negative MIPI differential CLOCK input |
18 | GND | Ground |
19-20 | NC | No Connection |
21 | GND | Ground |
22-23 | NC | No Connection |
24 | GND | Ground |
25 | TP_INT | TP Interrupt PIN |
26 | TP_SDA | TP I2C data (SDA) data input (MOSI) |
27 | TP_SCL | TP I2C clock (SCL) clock (SCLK) |
28 | TP_RESET | TP RESET PIN |
29 | TP_VCI | TP POWER SUPPLY |
30 | TP_IOVCC | TP I/O POWER SUPPLY |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
