Tamaño: 2,1 pulgadas
Resolución: 480*480
Interfaz LCD: MIPI
Interfaz táctil: I2C
Panel táctil: capacitivo
Controlador IC: ST7701S
Ángulo de visión: IPS
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

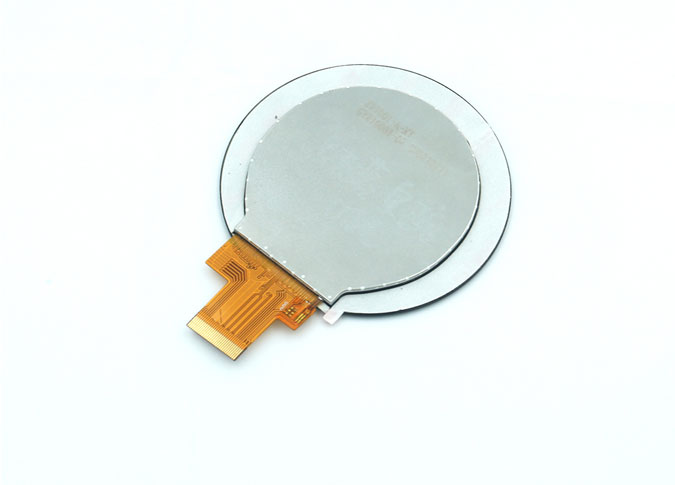

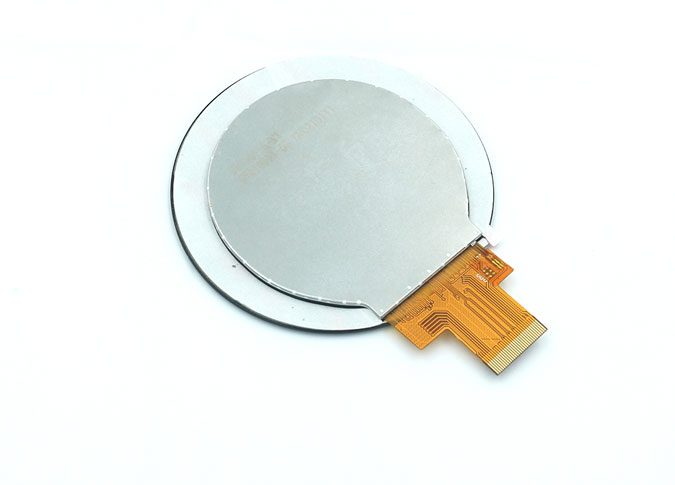

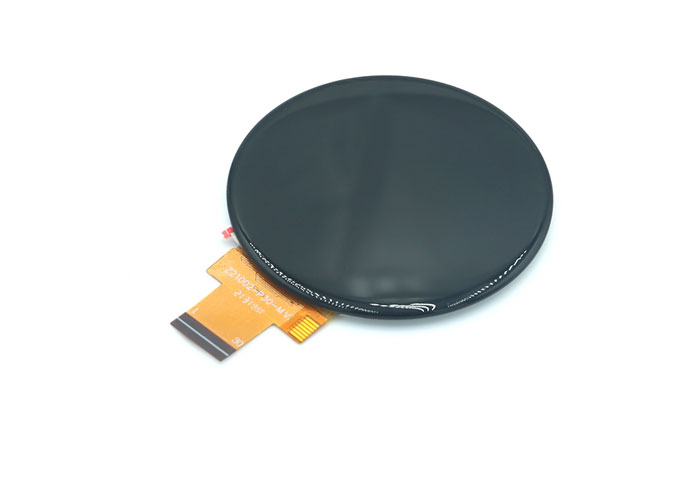

Z21002-ZC es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con panel táctil capacitivo, QVGA 480*480. Este toquePantalla LCD TFT redondaEstá integrado ST7701S LCD controlador IC. Este módulo táctil a-Si TFT LCD viene con interfaz MIPI e I2C. G estructura.
Si usted tiene un requisito especial, como la unidad IC, interfaz, FPC, panel táctil, luz de fondo, brillo, color, etc, como uno de losFábricas del módulo de pantalla LCD TFT, También podemos personalizar para usted.
Como unChina pantalla LCD fábrica, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
Esta pantalla táctil LCD redonda de 2,1 pulgadas es ampliamente utilizada en relojes inteligentes, relojes, navegación de bicicletas eléctricas, salpicadero de vehículos, electrodomésticos inteligentes, dispositivos de mano, industria, publicidad, robot, barredora, escala, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 2.1 | inch |
2 | Display Resolution | 480 (H) × RGB × 480 (V) | pixels |
3 | Pixel Pitch | 111 (H) × 111 (V) | um |

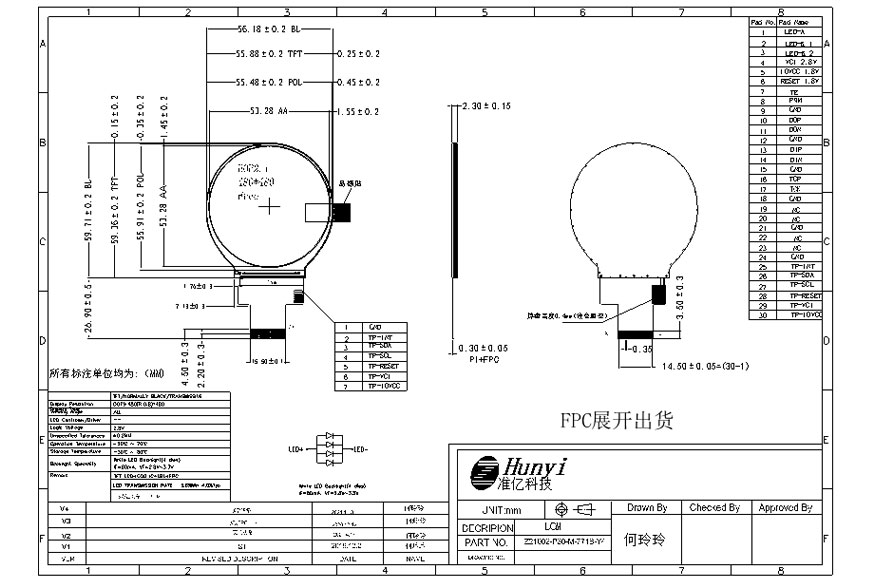

4 | LCM Outline Dimension (Without FPC） | 56.18 (W) × 59.71 (H) × 2.3 (T) | mm |
5 | LCD Outline Dimension | 55.88 (W) × 59.36 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 53.28 (W) × 53.28 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.0% Min: 3.6% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
14 | FPC Version | Z21002-P30-M V4 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/1 Series 4 Parallel (4 lights in total) | - |
19 | Luminance | 380 | nit |
20 | Weight | 0.012 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
2-3 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
4 | VCI | POWER SUPPLY (2.8V） |
5 | IOVCC | I/O POWER SUPPLY (1.8V） |
6 | RESET | LCM RESET PIN (1.8V) |
7 | TE | LCM Tearing Effect PIN |
8 | PWM | LCM PWM PIN |
9 | GND | Ground |
10 | D0P | Positive MIPI differential data input |
11 | D0N | Negative MIPI differential data input |
12 | GND | Ground |
13 | D1P | Positive MIPI differential data input |
14 | D1N | Negative MIPI differential data input |
15 | GND | Ground |
16 | TCP | Positive MIPI differential CLOCK input |
17 | TCN | Negative MIPI differential CLOCK input |
18 | GND | Ground |
19-20 | NC | No Connection |
21 | GND | Ground |
22-23 | NC | No Connection |
24 | GND | Ground |
25 | TP_INT | TP Interrupt PIN |
26 | TP_SDA | TP I2C data (SDA) data input (MOSI) |
27 | TP_SCL | TP I2C clock (SCL) clock (SCLK) |
28 | TP_RESET | TP RESET PIN |
29 | TP_VCI | TP POWER SUPPLY |
30 | TP_IOVCC | TP I/O POWER SUPPLY |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
