Tamaño: 2,4 pulgadas
Resolución: 240*320
Interfaz: MIPI
Ángulo de visión: IPS
Brillo: 300 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

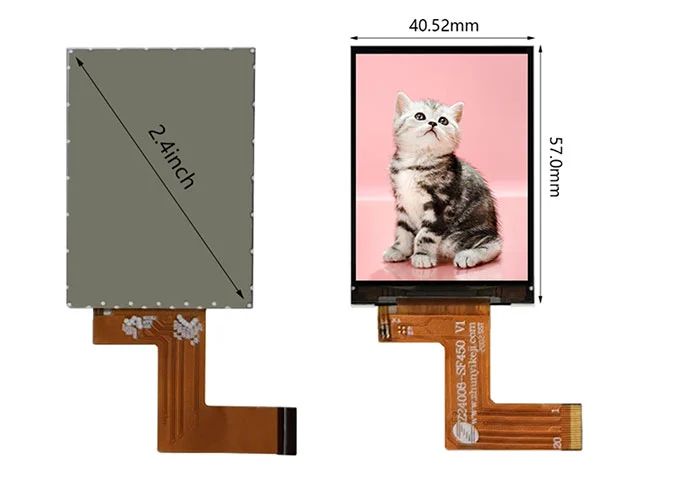

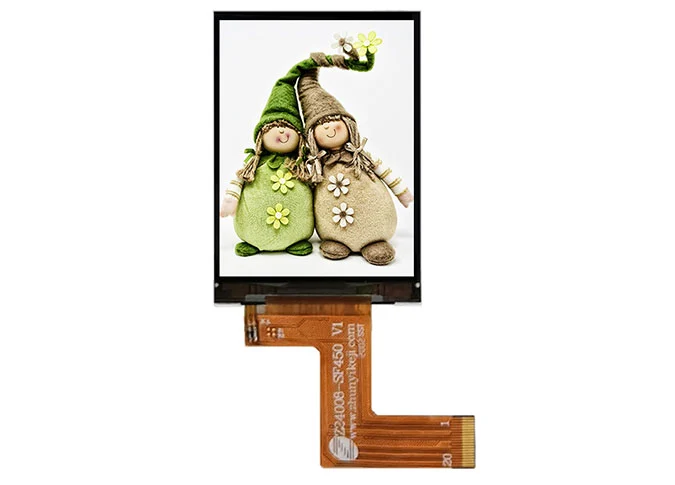

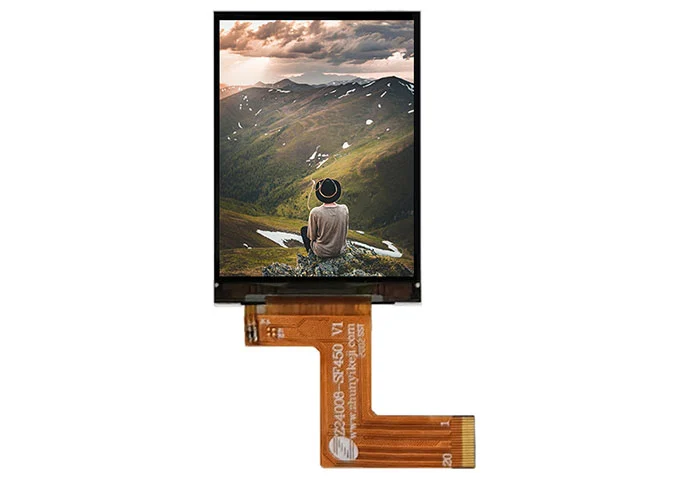

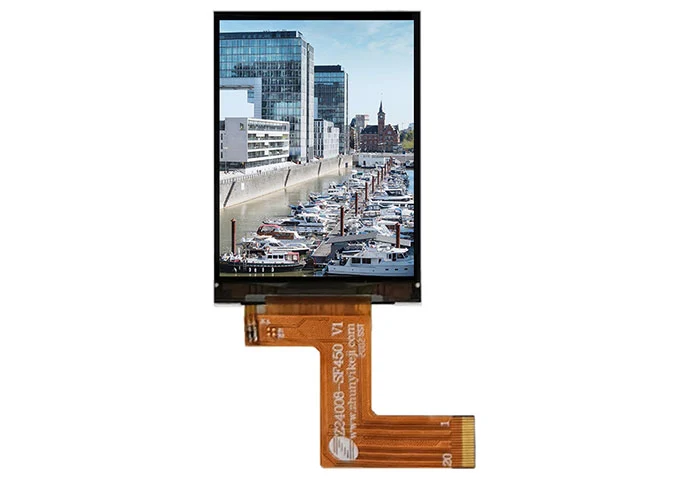

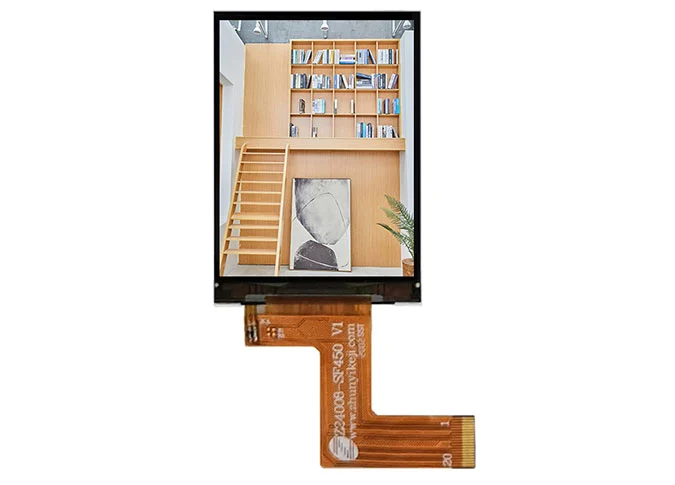

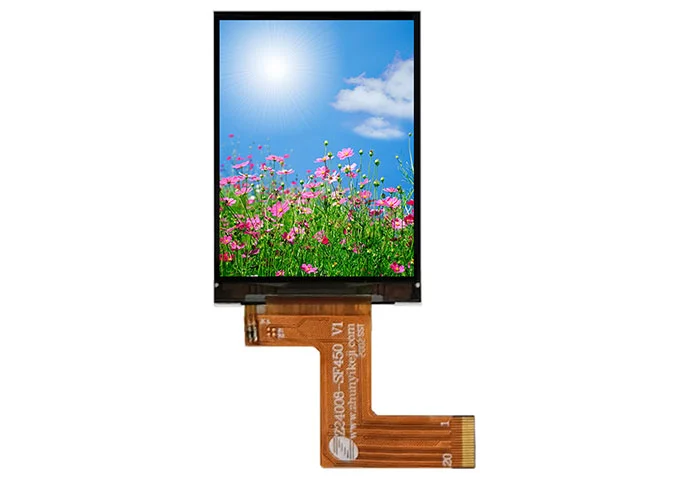

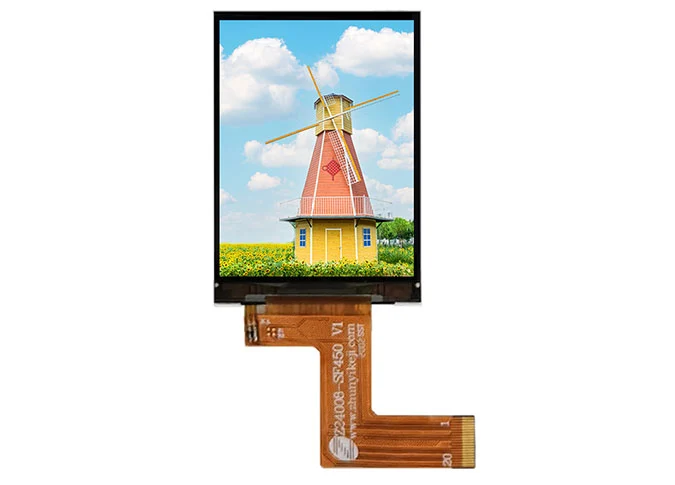

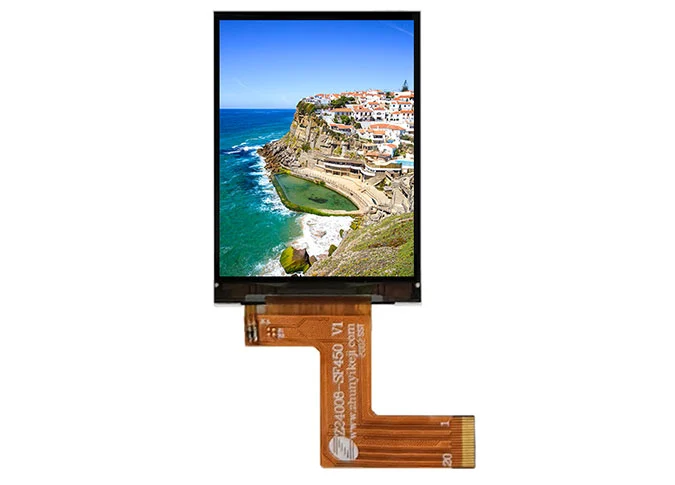

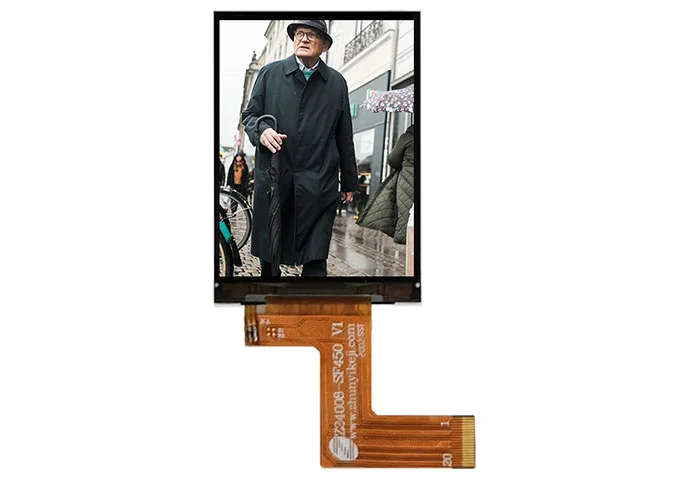

Z24006 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 240*320. La técnica IPS (conmutación en el plano) hace que este módulo LCD de 2,4 tenga un ángulo de visión más amplio. EstoPantalla LCD de manoEstá integrado ST7789V controlador IC. Este módulo a-Si TFT LCD viene con interfaz MIPI, brillo de 300 CD/m².
Si usted tiene un requisito especial, como la unidad de interfaz IC, FPC, panel táctil, retroiluminación, etc, como un profesionalFabricante de pantallas LCD personalizadas, También podemos personalizar para usted.
Como líderChina Módulo LCD fabricante, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
La pantalla LCD de 2,4 pulgadas es oxímetro médico, instrumento cosmético, electrodoméstico, traductor, reproductor de música, hogar inteligente, industria, etc.
Item | Main Display | Unit |
Number of Pixels | 240 * RGB * 320 | Pixel |

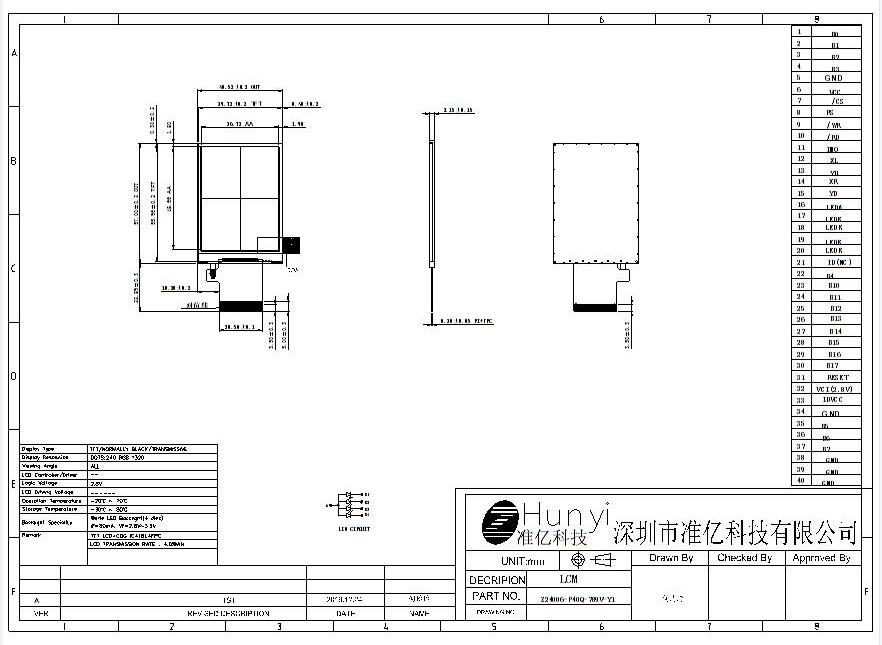

LCM Outline imension | 40.52 (W) * 57.00 (H) * 2.15 (T) | mm |
LCD Outline imension | 39.72 (W) * 55.96 (H) * 0.8 (T) | mm |
Active Atea | 36.72 * 48.96 | mm |
Pixel Pitch | 0.051 * 0.153 | mm |
Display Mode | Normal Black | |
Pixel Arrangment | R.G.B Stripe | |
Viewing Direction | Free | |
LCD Mode | a-Si TFT | |
Color Configuration | RGB | |
FPC Version | Z24002-P40Q V1 | |
IC Driver IC | -- | |
Interface | MCU | |
Operating Temperature | -20℃ ~ 70℃ | |
Storage Temperature | -30℃ ~ 80℃ | |
Backlight arrangement | LED / 4 Parallel | |
Luminance | - | |
Weight |
PIN NO. | PIN DEF. | FUNCTION DEC. |
1 | B0 | MCU parallel interface data bus. |
2 | B1 | MCU parallel interface data bus. |
3 | B2 | MCU parallel interface data bus. |
4 | B3 | MCU parallel interface data bus. |
5 | GND | Ground |
6 | VCI | POWER SUPPLY (2.8V） |
7 | CS | Chip selection signal. |
8 | RS | Ground |
9 | WR | Write strobe signal. |
10 | RD | Read strobe signal. |
11 | IM0 | 8/16bit mode selection. |
12 | XL | No Connection. |
13 | YU | No Connection. |
14 | XR | No Connection. |
15 | YD | No Connection. |
16 | LED-A | POWER SUPPLY+ FOR BACKLIGHT ANODE |
17 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
18 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
19 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
20 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
21 | ID | No Connection. |
22 | B4 | MCU parallel interface data bus. |
23 | B10 | MCU parallel interface data bus. |
24 | B11 | MCU parallel interface data bus. |
25 | B12 | MCU parallel interface data bus. |
26 | B13 | MCU parallel interface data bus. |
27 | B14 | MCU parallel interface data bus. |
28 | B15 | MCU parallel interface data bus. |
29 | B16 | MCU parallel interface data bus. |
30 | B17 | MCU parallel interface data bus. |
31 | RESET | Reset Signal pin |
32 | VCI | POWER SUPPLY (2.8V） |
33 | IOVCC | I/O POWER SUPPLY (1.8V） |
34 | GND | Ground |
35 | B5 | MCU parallel interface data bus. |
36 | B6 | MCU parallel interface data bus. |
37 | B7 | MCU parallel interface data bus. |
38-40 | GND | Ground |
