Tamaño: 2,4 pulgadas
Resolución: 240*320
Interfaz: MCU
Ángulo de visión: IPS
Brillo: 350 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

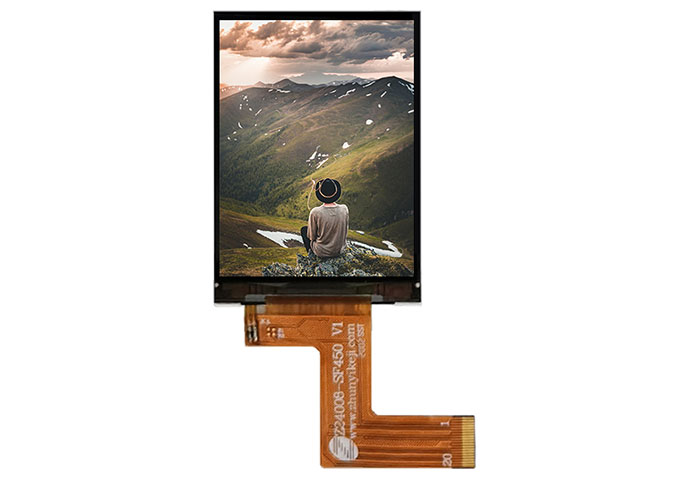

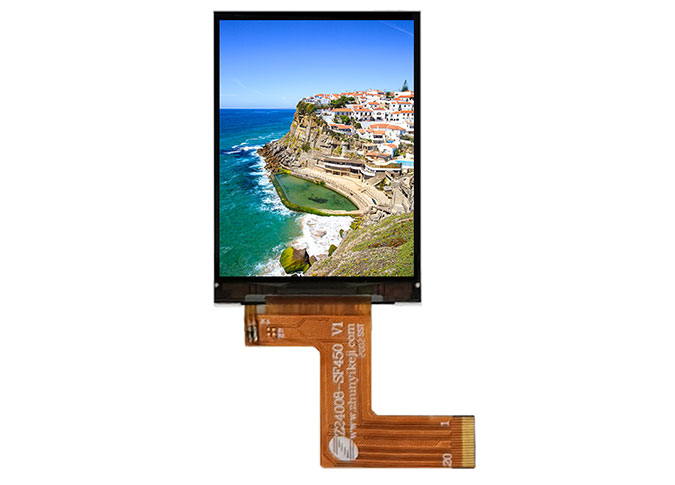

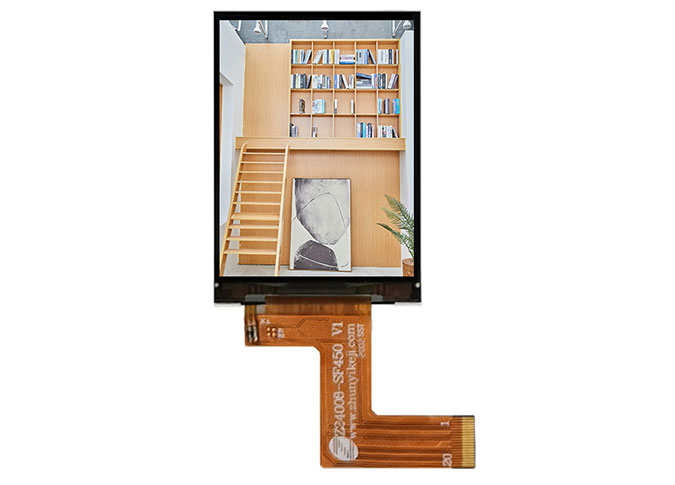

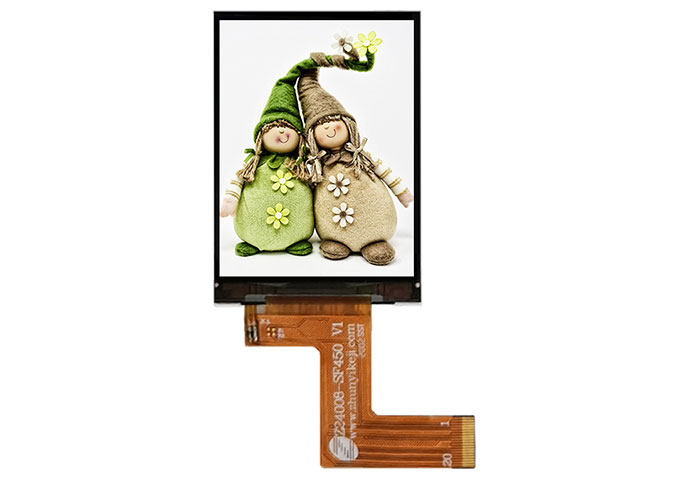

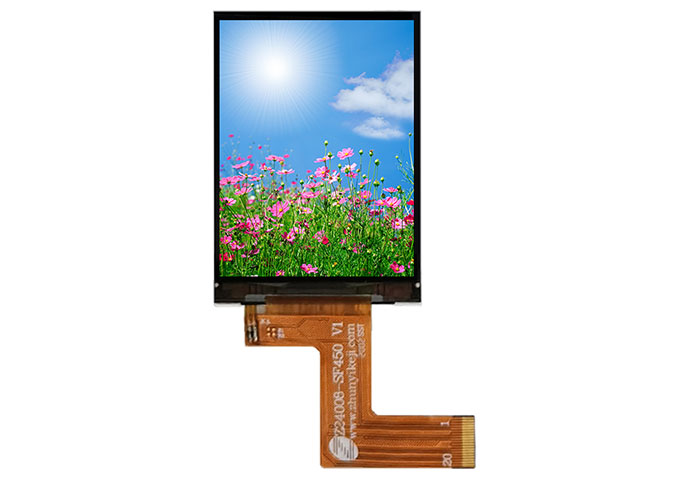

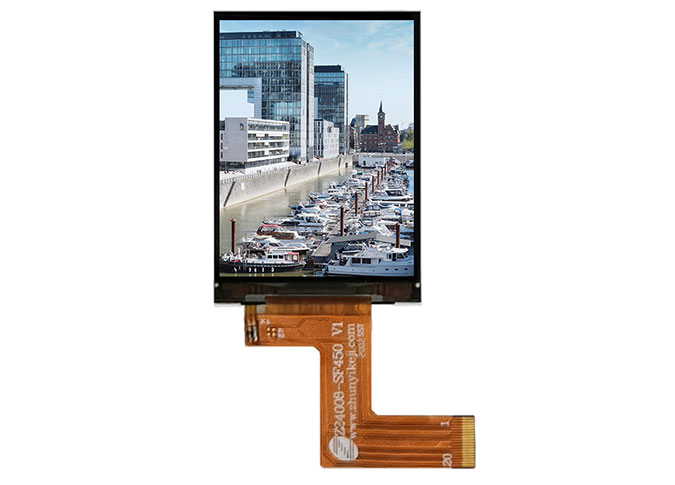

Z24008 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 240*320. La técnica IPS (conmutación en el plano) hace que este módulo LCD de 2,4 tenga un ángulo de visión más amplio. EstoPantalla de visualización al por mayorEstá integrado JD9852 controlador IC. Este módulo a-Si TFT LCD viene con interfaz MCU, 350 brillo CD/m².
Si tiene un requisito especial, como la interfaz de unidad IC, FPC, panel táctil, retroiluminación, etc., también podemos proporcionarMódulo de pantalla LCD personalizadoPara ti.
NuestroMódulo de visualización de fábricaLlevar a cabo ISO 9001: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, toda la pantalla LCD pasó ROHS, REACH Certificación.
La pantalla LCD de 2,4 pulgadas es oxímetro médico, instrumento cosmético, electrodoméstico, traductor, reproductor de música, hogar inteligente, industria, etc.
Artículo | Pantalla principal | Unidad |
Número de píxeles | 240 * RGB * 320 | Píxeles |

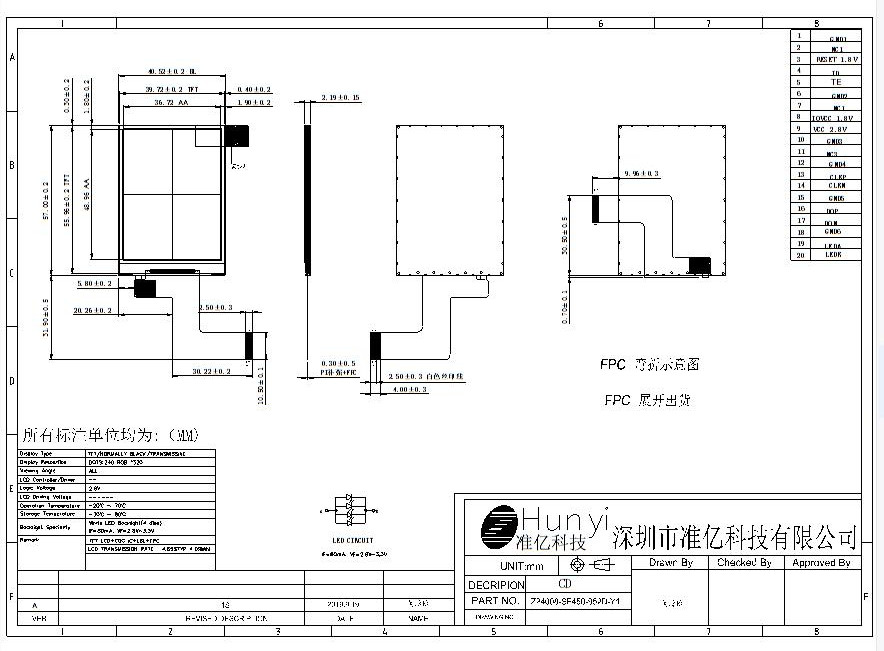

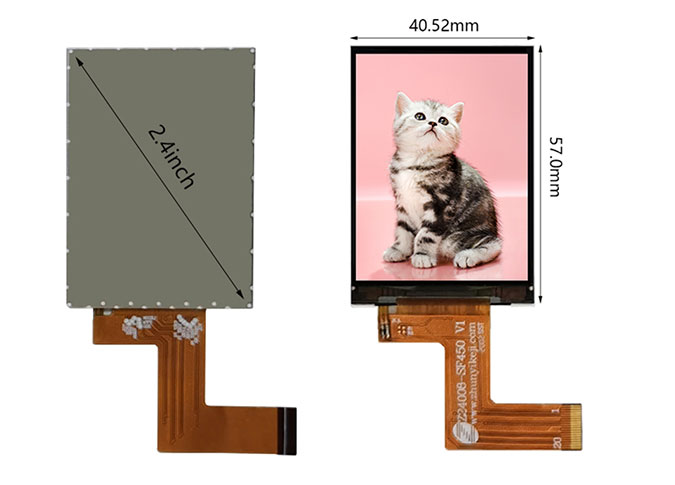

Dimensión del esquema LCM | 40,52 (W) * 57,00 (H) * 2,19 (T) | Mm |
Dimensión del esquema LCD | 39,72 (W) * 55,96 (H) * 0,8 (T) | Mm |
Área activa | 36,72*48,96 | Mm |
Paso de pixel | 0.051*0.153 | Mm |
Modo de visualización | Negro normal | |
Disposición de píxeles | R.G.B Raya | |
Dirección de visualización | Todos | |
Configuración de color | RGB | |
Transmitancia LCD | Typ: 4.65%; Min: 4.0% | |
Relación de contraste LCD | Typ: 1500; Min: 1000 | |
Versión FPC | Z24008-SF450 V1 | |
Interfaz | MIPI | |
Temperatura de funcionamiento | -20 °C ~ 70 °C | |
Temperatura de almacenamiento | -30 °C ~ 80 °C | |
Disposición de retroiluminación | LED / 4 paralelo | |
Luminancia | - | |
Peso | - |
PIN NO. | PIN DEF. | FUNCIÓN DEF. |
1 | GND | Terreno |
2 | NC | NC |
3 | RES | Pin de restablecimiento (1,8 V) |
4 | Identificación | Identificación |
5 | TE | Pin de efecto de desgarro |
6 | GND | Terreno |
7 | NC | NC |
8 | IOVCC (1,8) | Suministro de energía de E/S (1,8 V) |
9 | VCC (2,8) | SUMINISTRO DE ENERGÍA (2,8 V) |
10 | GND | Terreno |
11 | NC | NC |
12 | GND | Terreno |
13 | CLKP | PIN de entrada de señal diferencial MIPI-DSI RELOJ |
14 | CLKN | PIN de entrada de señal diferencial MIPI-DSI RELOJ |
15 | GND | Terreno |
16 | D0P | Pines de entrada de señal diferencial de datos MIPI-DSI. (Carril DE DATOS 0) |
17 | D0N | Pines de entrada de señal diferencial de datos MIPI-DSI. (Carril DE DATOS 0) |
18 | GND | Terreno |
19 | LED-A | SUMINISTRO DE ENERGÍA + PARA LA LUZ TRASERA |
20 | LED-K | SUMINISTRO DE ENERGÍA-PARA EL CATHODIO DE LUZ TRASERA |
