Tamaño: 2,4 pulgadas
Resolución: 240*320
Interfaz: MIPI
Conductor IC: JD9852A-RN
Ángulo de visión: 12 en punto
Brillo: 430NITs
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

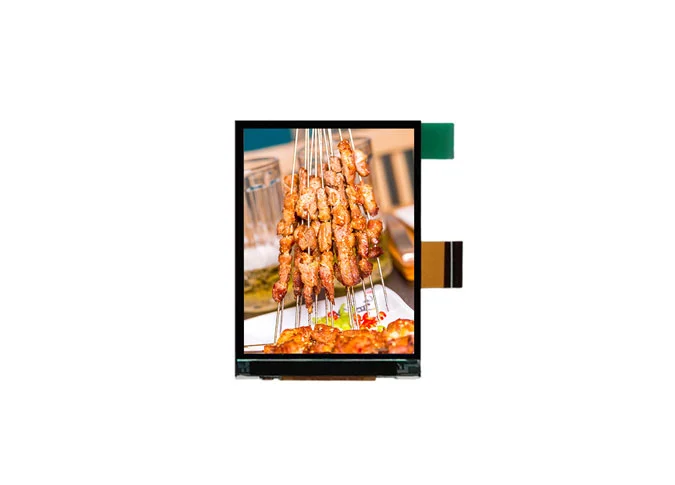

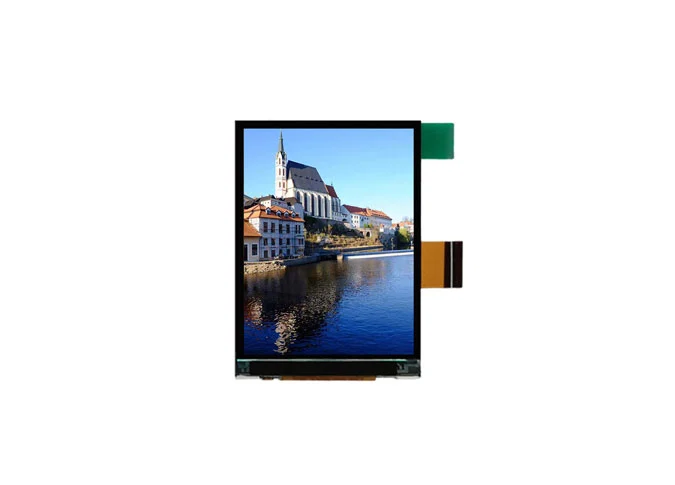

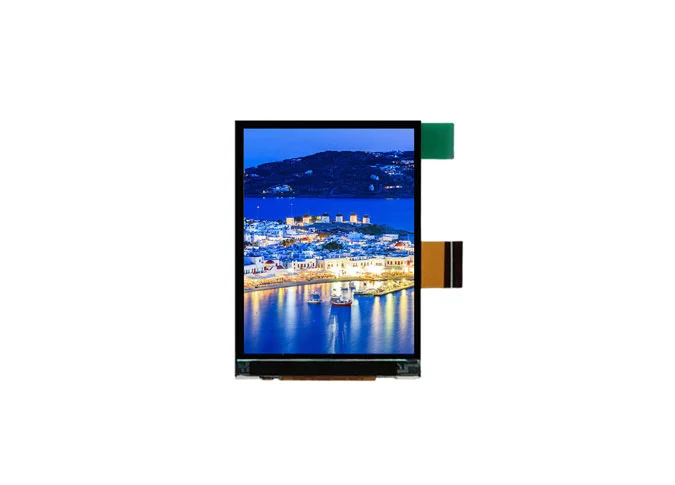

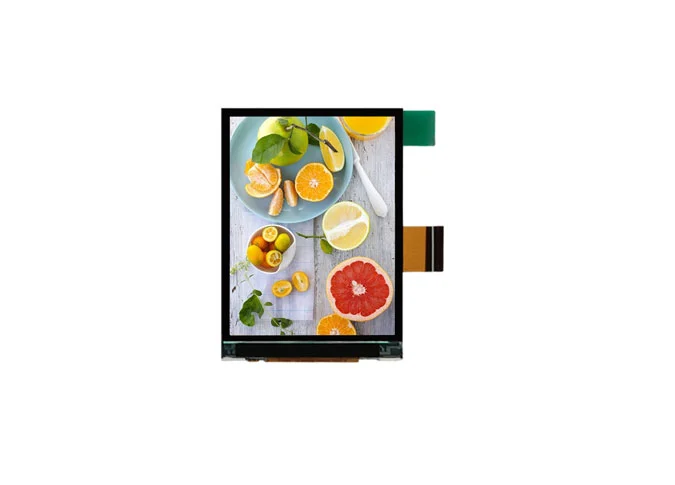

Z24009 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 240*320. Esta pantalla LCD está integrada JD9852A-RN el controlador IC. Este a-Si TFTPanel LCD IPS cuadradoViene con interfaz MIPI, 430 CD/m² brillo. Ángulo de visión de las 12 en punto.
Si usted tiene un requisito especial, como la unidad de interfaz IC, FPC, panel táctil, retroiluminación, etc, podemos proporcionarPantalla TFT de tamaño personalizadoPara ti.
Como unFabricante cuadrado de la pantalla LCD, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
La pantalla LCD de 2,4 pulgadas es oxímetro médico, instrumento cosmético, electrodoméstico, traductor, reproductor de música, hogar inteligente, industria, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 2.4 | inch |
2 | Display Resolution | 240 (H) × RGB × 320 (V) | pixels |
3 | Pixel Pitch | 153 (H) × 153 (V) | um |

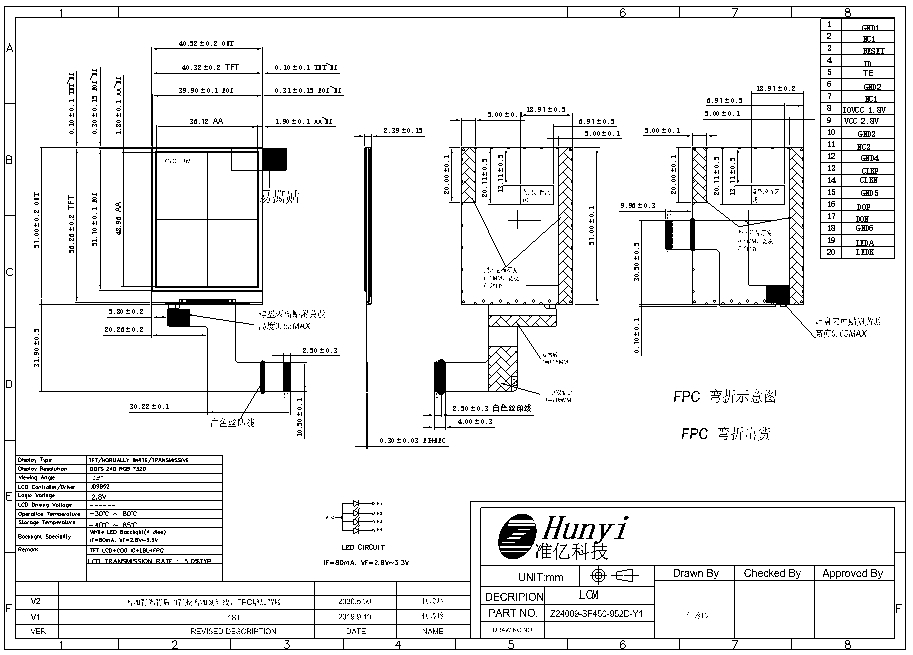

4 | LCM Outline Dimension (Without FPC） | 40.52 (W) × 57 (H) × 2.39 (T) | mm |
5 | LCD Outline Dimension | 40.32 (W) × 56.26 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 36.72 (W) × 48.96 (H） | mm |
7 | View Direction (Gray Inversion) | 12 o'clock | - |
8 | Driver IC | JD9852A-RN | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal White | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5% | - |
13 | LCD Contrast Ratio | Typ.: 250 | - |

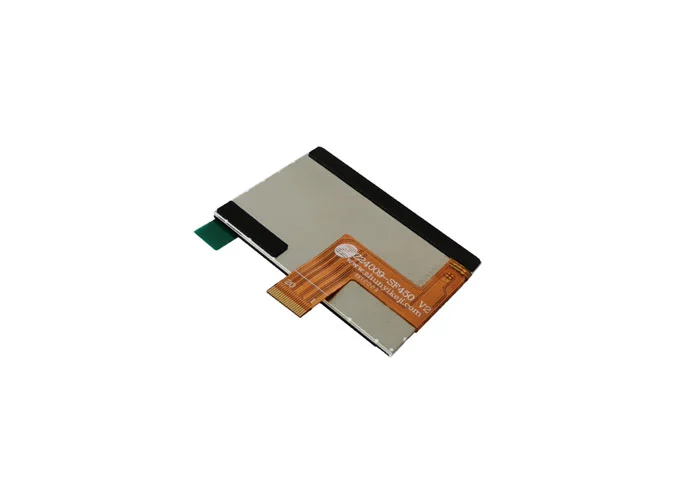

14 | FPC Version | Z24009-SF450 V2 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -30°C~ 80°C | - |
17 | Storage Temperature | -40°C~ 85°C | - |
18 | Backlight Arrangement | LED/1 Series 4 Parallel (4 lights in total) | - |
19 | Luminance | 430 | nit |
20 | Weight | 0.011 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | NC | No Connection |
3 | RESET | LCM RESET PIN |
4 | ID | LCM ID PIN |
5 | TE | LCM Tearing Effect PIN |
6 | GND | Ground |
7 | NC | No Connection |
8 | IOVCC | I/O POWER SUPPLY (1.8V） |
9 | VCC | POWER SUPPLY (2.8V） |
10 | GND | Ground |
11 | NC | No Connection |
12 | GND | Ground |
13 | CLKP | Positive MIPI differential CLOCK input |
14 | CLKN | Negative MIPI differential CLOCK input |
15 | GND | Ground |
16 | D0P | Positive MIPI differential data input |
17 | D0N | Negative MIPI differential data input |
18 | GND | Ground |
19 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
20 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
