Tamaño: 2,4 pulgadas
Resolución: 240*320
Interfaz: MCU
Driver IC: GC9306N
Ángulo de visión: 12 en punto
Brillo: 550 NITs
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

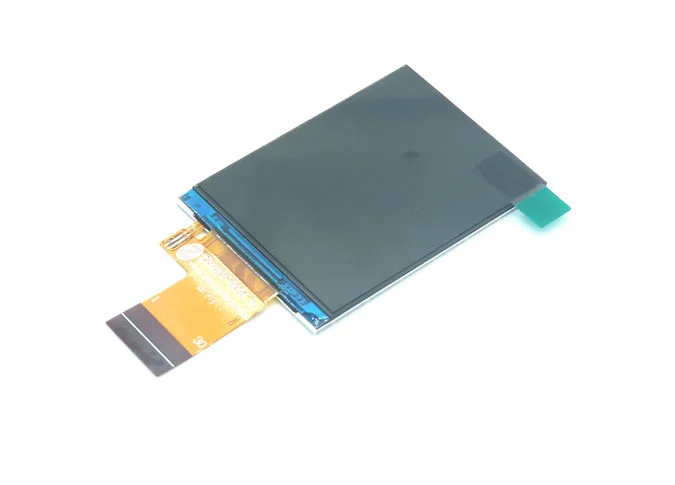

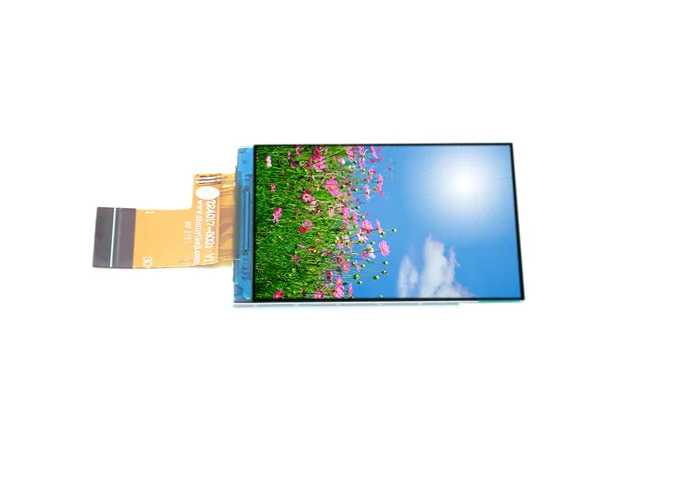

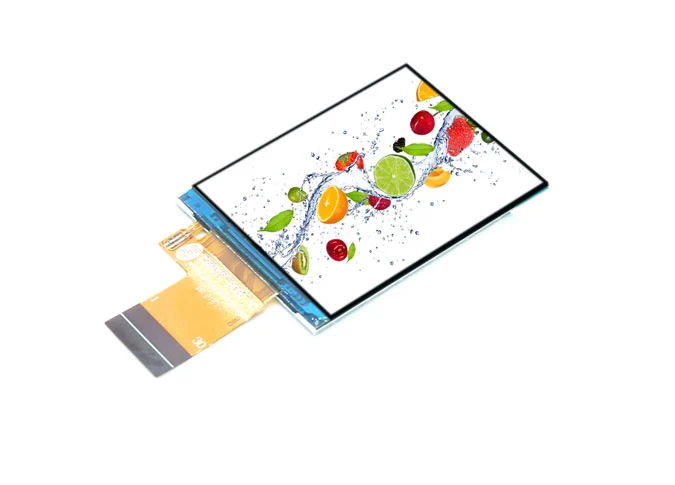

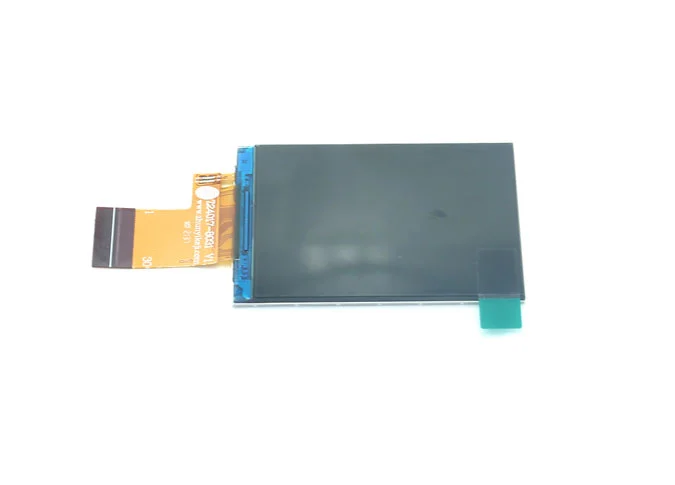

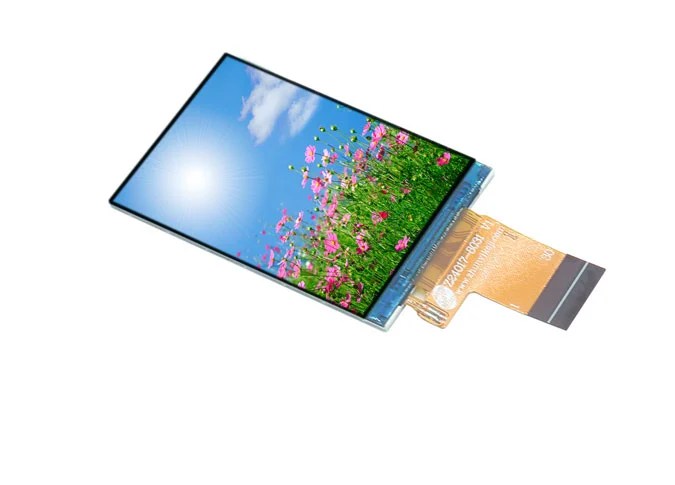

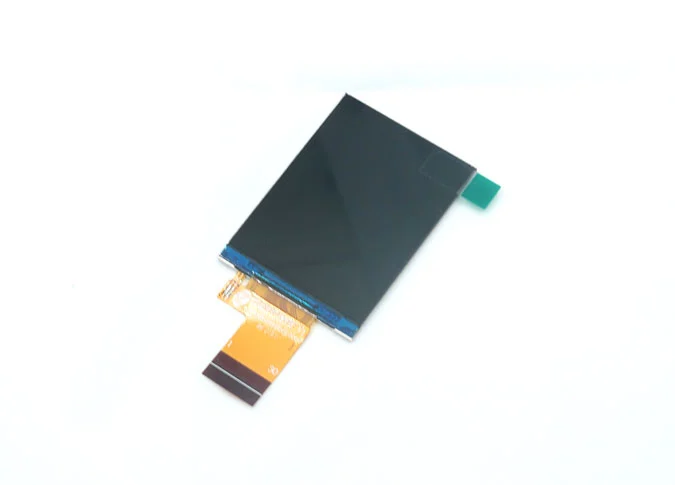

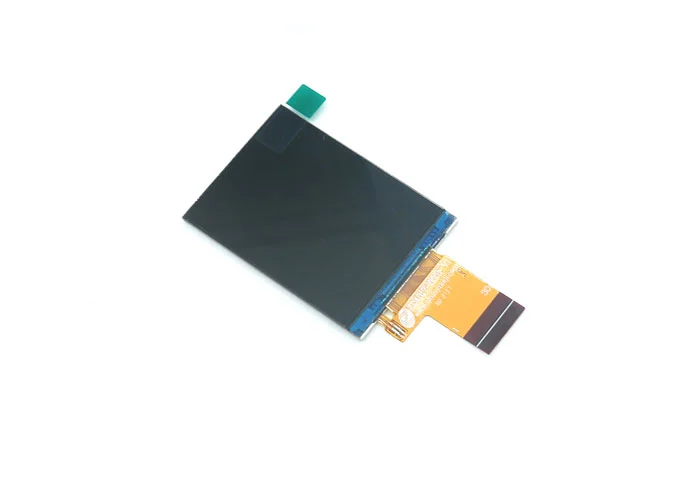

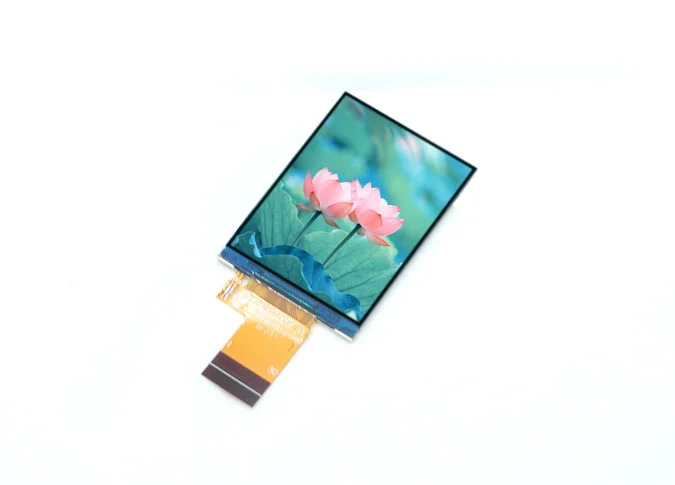

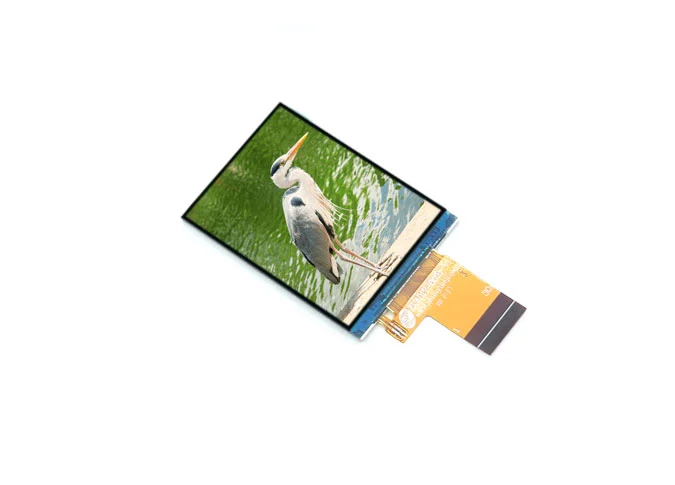

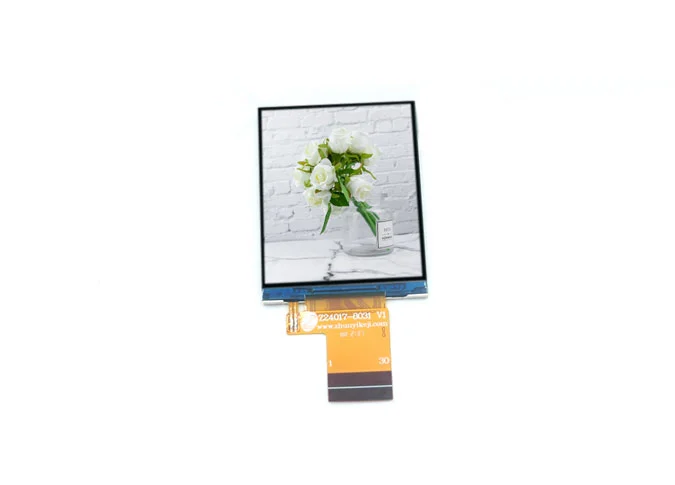

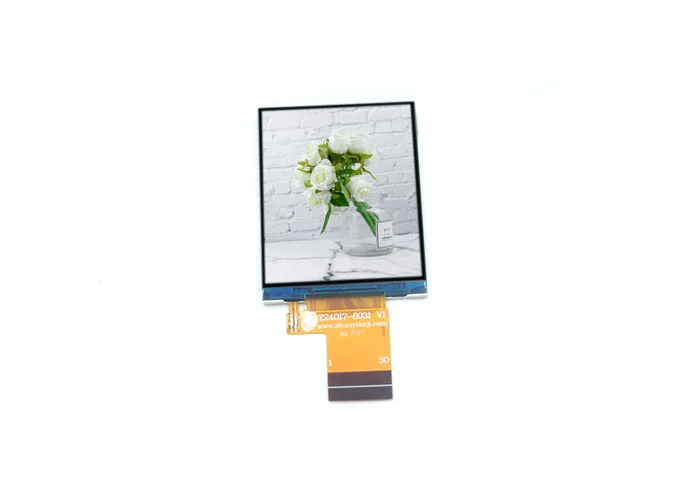

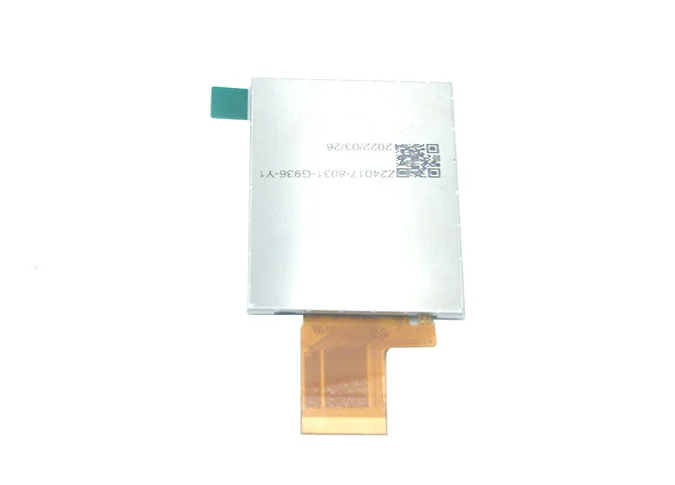

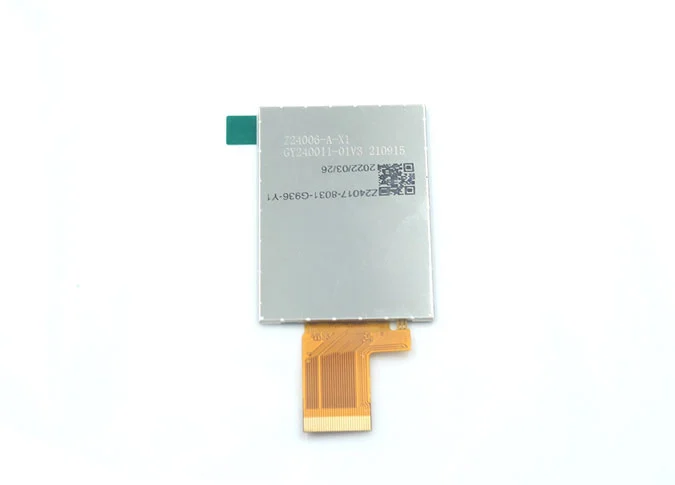

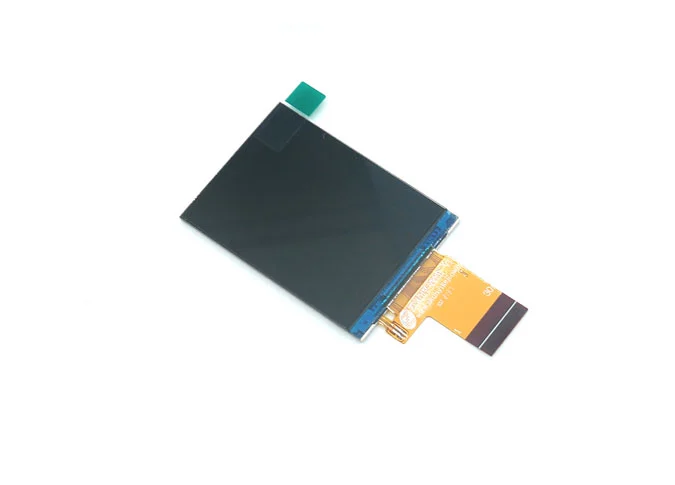

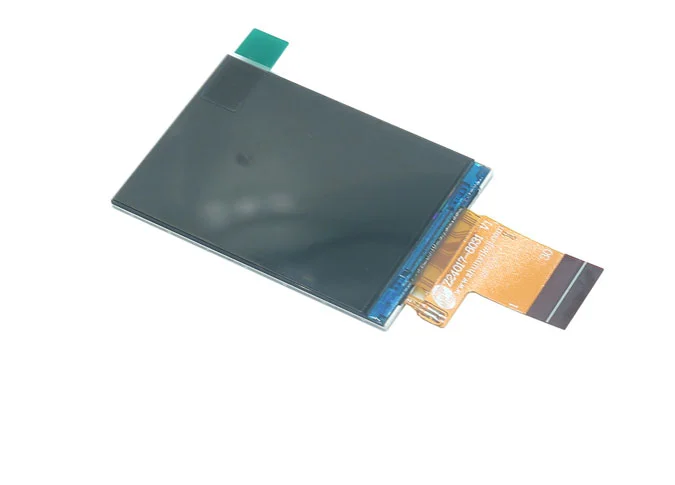

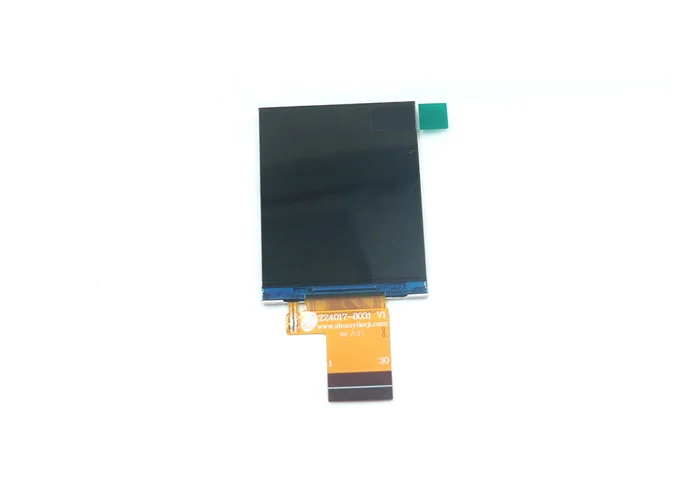

Z24017 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 240*320. EstoMódulo LCD TFT cuadradoEstá integrado GC9306N controlador IC. Este módulo a-Si TFT LCD viene con interfaz MCU, 550 brillo CD/m². Ángulo de visión de las 12 en punto.
Si usted tiene un requisito especial, como la unidad de interfaz IC, FPC, panel táctil, retroiluminación, etc, como unFabricante de LCD personalizado, También podemos personalizar para usted.
Como uno de losFabricantes de módulos TFT LCDNuestra fábrica realiza 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
La pantalla LCD de 2,4 pulgadas es oxímetro médico, instrumento cosmético, aparato doméstico, traductor, reproductor de música, hogar inteligente, industria, termómetro infrarrojo, hematómetro, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 2.4 | inch |
2 | Display Resolution | 240 (H) × RGB × 320 (V） | pixels |
3 | Pixel Pitch | 51.3 (H) × 153 (V） | um |

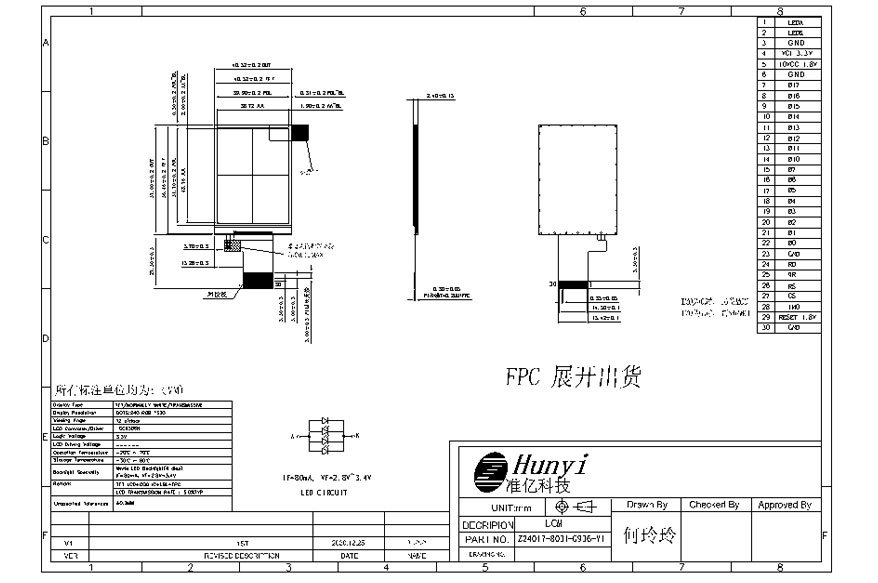

4 | LCM Outline Dimension (Without FPC） | 40.52 (W) × 57 (H) × 2.4 (T) | mm |
5 | LCD Outline Dimension | 40.52 (W) × 56.46 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 36.72 (W) × 36.72 (H） | mm |
7 | View Direction (Gray Inversion) | 12 o'clock | - |
8 | Driver IC | GC9306N | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | TN mode | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5% Min: 4.5% | - |
13 | LCD Contrast Ratio | TBD | - |
14 | FPC Version | Z24017-8031 V1 | - |
15 | Interface | MCU | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/1 Series 4 Parallel (4 lights in total) | - |
19 | Luminance | 550 | nit |
20 | Weight | 0.011 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY+ FOR BACKLIGHT |
2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | GND | Ground |
4 | VCI | POWER SUPPLY (3.3V） |
5 | IOVCC | POWER SUPPLY (1.8V） |
6 | GND | Ground |
7-22 | B15-B0 | DATA BUS |
23 | GND | Ground |
24 | RD | Read enable in 8080 MCU parallel interface |
25 | WR | Read enable in 8080 MCU parallel interface |
26 | RS | Ground |
27 | CS | Chip selection signal PIN |
28 | IM0 | When IM0 is 0, 16-bit MCU (B0-B7, B10-B15) When IM0 is 1, high 8-bit MCU (B10-B15), B0-B7 connected to GND |
29 | RESET | LCM RESET PIN (1.8V) |
30 | GND | Ground |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
La tecnología Zhunyi presta atención a la calidad y el servicio. Bienvenido a visitarnos y unirse para un futuro próspero.
