Tamaño: 2,8 pulgadas
Resolución: 240*320
Interfaz: MCU
Ángulo de visión: IPS
Brillo: 350 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

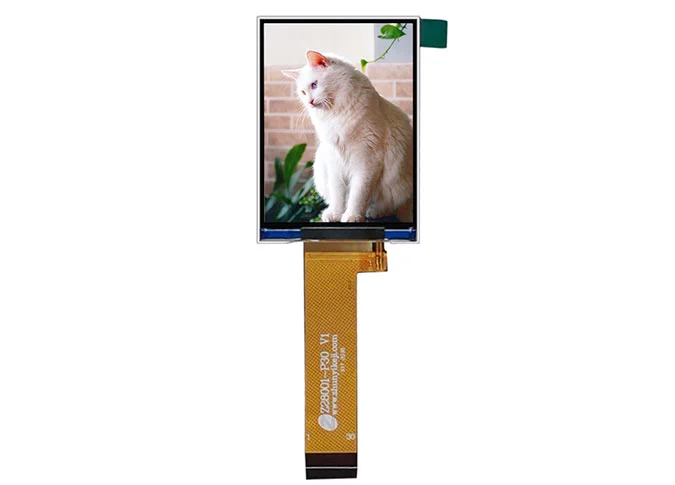

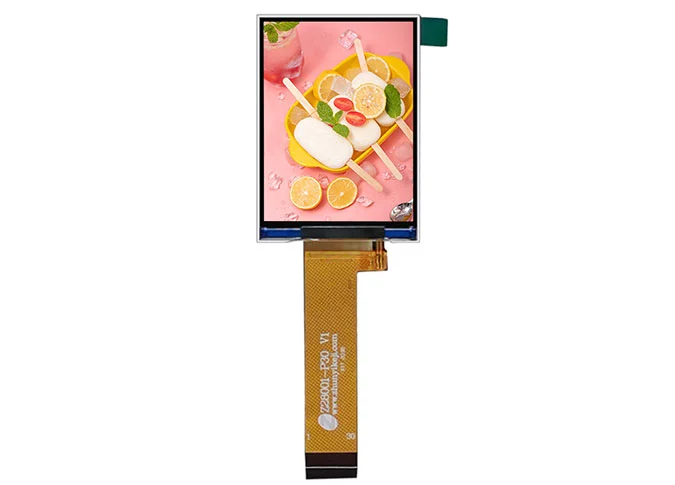

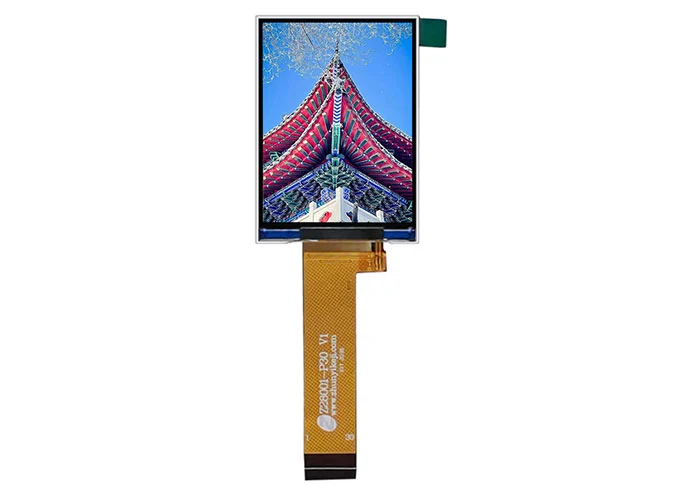

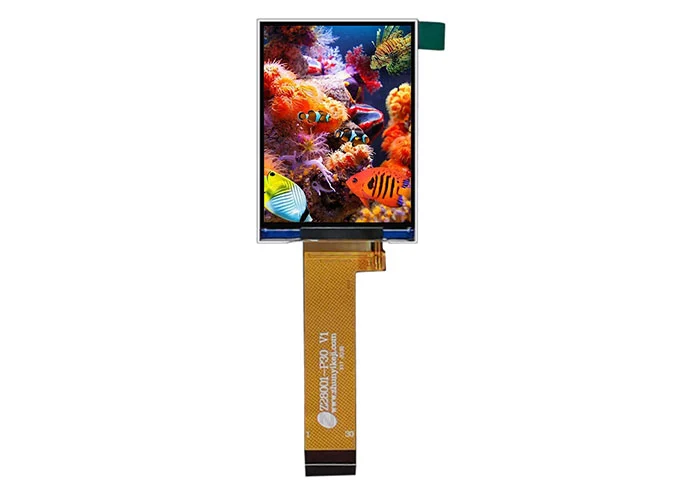

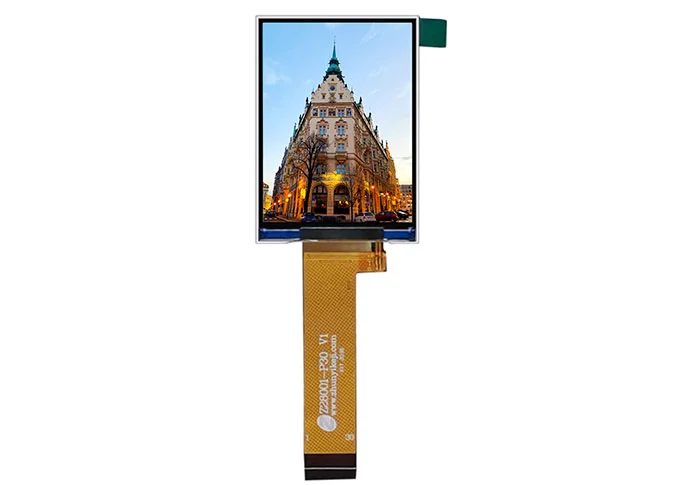

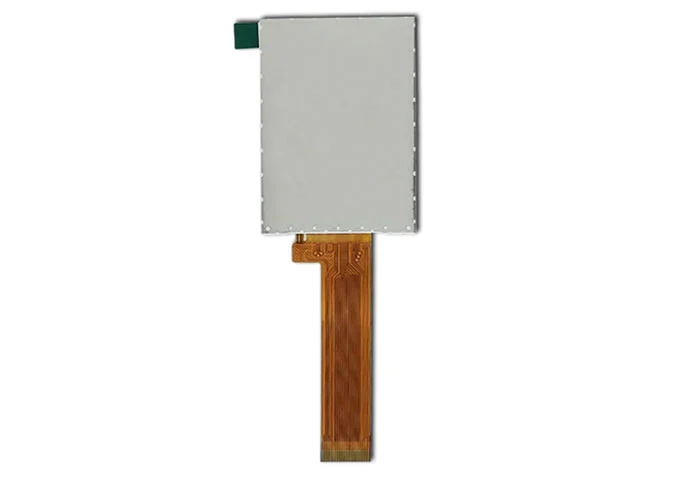

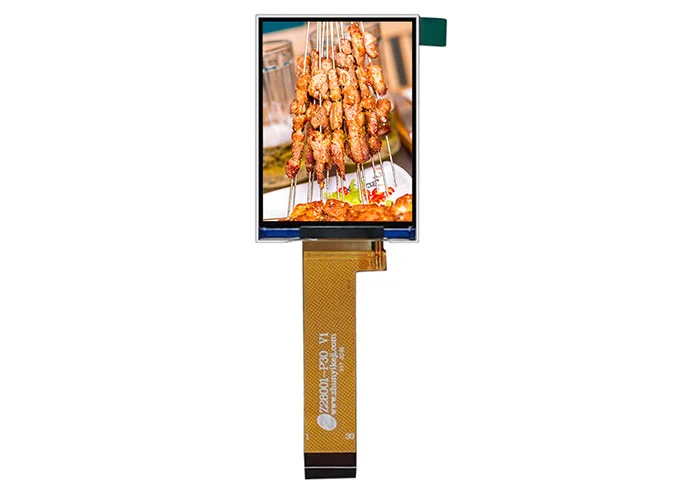

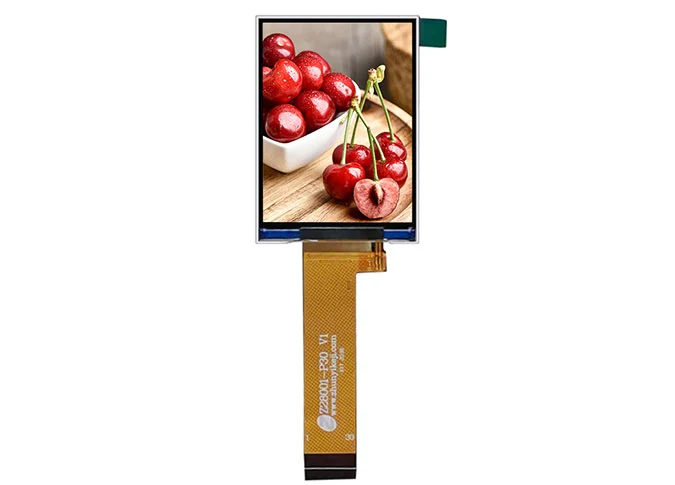

Z28001 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 240*320. La técnica IPS (conmutación en el plano) hace que este módulo LCD de 2,8 tenga un ángulo de visión más amplio. EstoMódulo de pantalla LCD al por mayorEstá integrado ST7789V controlador IC. Este módulo a-Si TFT LCD viene con interfaz MCU, 350 brillo CD/m².
Si usted tiene un requisito especial, como la unidad de interfaz IC, FPC, panel táctil, retroiluminación, etc, como unProveedor de pantalla LCD personalizado, También podemos personalizar para usted.
NuestroMódulo de visualización de fábricaLlevar a cabo ISO 9001: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, toda la pantalla LCD pasó ROHS, REACH Certificación.
La pantalla LCD de 2,8 pulgadas es oxímetro médico, instrumento cosmético, electrodoméstico, traductor, reproductor de música, hogar inteligente, industria, etc.
Item | Main Display | Unit |
Number of Pixels | 240 * RGB * 320 | Pixel |

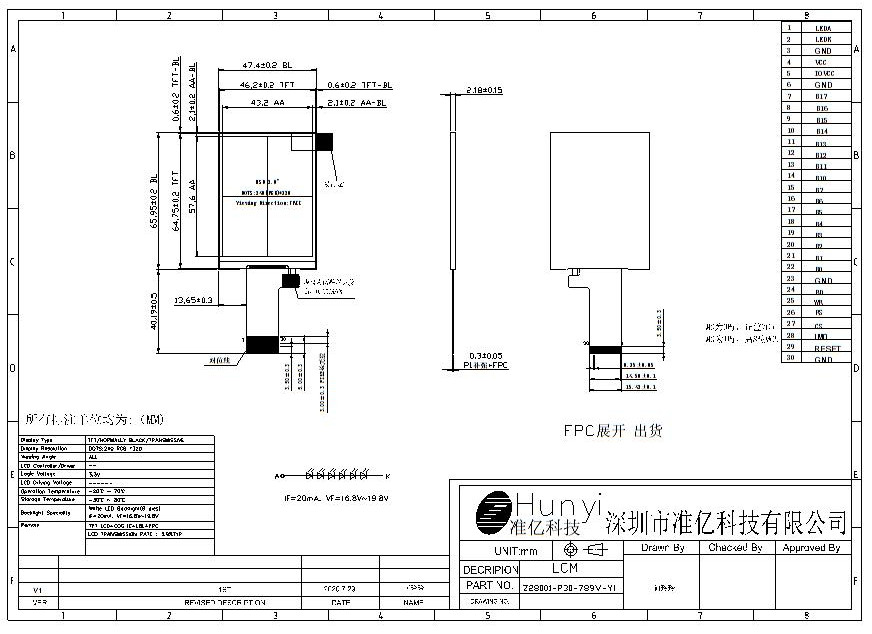

LCM Outline Dimension | 47.4 (W) * 65.95 (H) * 2.18 (T) | mm |
LCD Outline Dimension | 46.2 (W) * 64.75 (H) * 0.8 (T) | mm |
Active Area | 43.2 * 57.6 | mm |
Pixel Pitch | 0.180 * 0.180 | mm |
Display Mode | Normal Black | |
Pixel Arrangement | R.G.B Vertical Stripe | |
Viewing Direction | Free | |
Color Configuration | RGB | |
LCD Transmittance | Typ: 3.9% | |
LCD Contrast Ratio | Typ: 800; Min: 600 | |
FPC Version | Z28001-P30 V1 | |
Interface | MCU | |
Operating Temperature | -20℃ ~ 70℃ | |
Storage Temperature | -30℃ ~ 80℃ | |
Backlight arrangement | LED / 6 Parallel | |
Luminance | - | |
Weight | - |
PIN NO. | PIN DEF. | FUNCTION DES. |
1 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
2 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | GND | Ground |
4 | VDD | POWER SUPPLY (3.3V） |
5 | VDDI | POWER SUPPLY (1.8V） |
6 | GND | Ground |
7 | B17 | MCU parallel interface data bus. |
8 | B16 | MCU parallel interface data bus. |
9 | B15 | MCU parallel interface data bus. |
10 | B14 | MCU parallel interface data bus. |
11 | B13 | MCU parallel interface data bus. |
12 | B12 | MCU parallel interface data bus. |
13 | B11 | MCU parallel interface data bus. |
14 | B10 | MCU parallel interface data bus. |
15 | B7 | MCU parallel interface data bus. |
16 | B6 | MCU parallel interface data bus. |
17 | B5 | MCU parallel interface data bus. |
18 | B4 | MCU parallel interface data bus. |
19 | B3 | MCU parallel interface data bus. |
20 | B2 | MCU parallel interface data bus. |
21 | B1 | MCU parallel interface data bus. |
22 | B0 | MCU parallel interface data bus. |
23 | GND | Ground |
24 | RD | Read strobe signal. |
25 | WR | Write strobe signal. |
26 | RS | Ground |
27 | CS | Chip selection signal. |
28 | IM0 | IM0 0, 16 bit MCU (B0-B7, B10-B17) IM0 1, 8 bit MCU (B10-B17), B0-B7 connect GND |
29 | RESET | Reset Signal pin (1.8V） |
30 | GND | Ground |
La tecnología Zhunyi presta atención a la calidad y el servicio. Bienvenido a visitarnos y unirse para un futuro próspero.
