Tamaño: 2,8 pulgadas
Resolución: 240*320
Interfaz LCD: SPI
Interfaz táctil: IIC
Panel táctil: capacitivo
Driver IC: ST7789T3
Controlador táctil: GT911
Ángulo de visión: 12 en punto
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

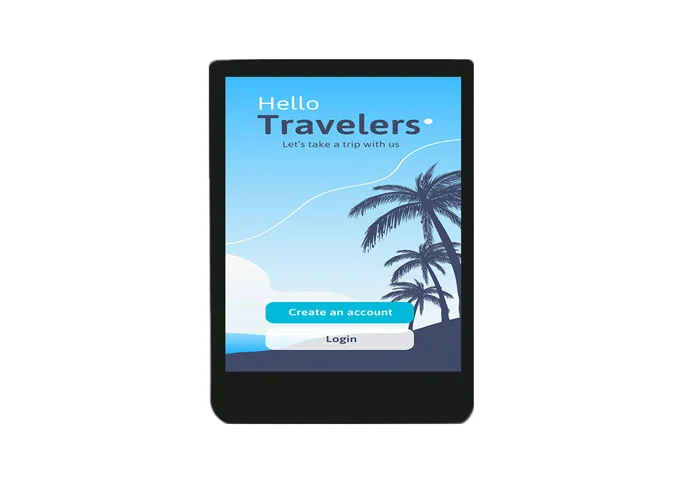

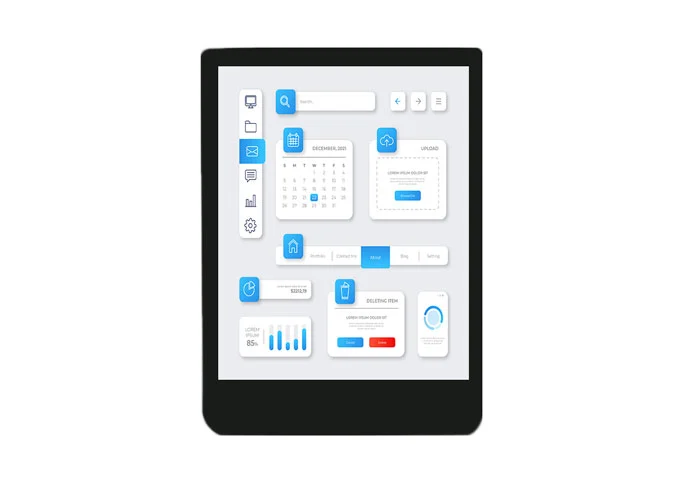

Z28003-ZC es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con panel táctil capacitivo, QVGA 240*320. Esta pantalla táctil TFT está incorporada ST7789T3 LCD controlador IC y GT911 controlador táctil. Este módulo táctil a-Si TFT LCD viene con interfaz SPI e I2C. Multi-punto táctil.
Si usted tiene un requisito especial, como la unidad IC, interfaz, FPC, panel táctil, luz de fondo, brillo, color, etc, como unProveedor de pantalla LCD personalizado, También podemos personalizar para usted.
NuestroMódulo de visualización de fábricaLlevar a cabo ISO 9001: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, toda la pantalla LCD pasó ROHS, REACH Certificación.
Esta pantalla táctil LCD de 2,8 pulgadas, como un tipo dePantalla de visualización al por mayor, Es ampliamente utilizado en oxímetro médico, instrumento cosmético, electrodoméstico, traductor, reproductor de música, hogar inteligente, industria, termómetro infrarrojo, hematómetro, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 2.8 | inch |
2 | Display Resolution | 240 (H) × RGB × 320 (V) | pixels |
3 | Pixel Pitch | 60 (H) × 180 (V) | um |

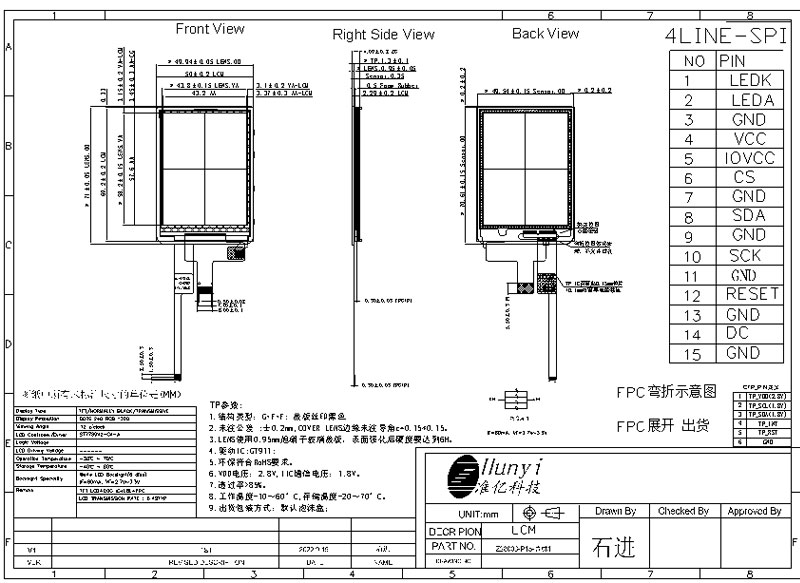

4 | CTP Outline Dimension (Without FPC） | 49.94 (W) × 71 (H) × 4.09 (T) | mm |
5 | LCD Outline Dimension | 46 (W) × 64.65 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 43.2 (W) × 57.6 (H） | mm |
7 | View Direction (Gray Inversion) | 12 o'clock | - |
8 | Driver IC | ST7789T3-G4-1 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal White | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 6.4% | - |
13 | LCD Contrast Ratio | Typ.: 500 | - |
14 | FPC Version | Z28003-P15 V1 | - |
15 | Interface | SPI | - |
16 | Operating Temperature | -30°C~ 70°C | - |
17 | Storage Temperature | -40°C~ 80°C | - |
18 | Backlight Arrangement | LED/1 Series 4 Parallel (4 lights in total) | - |
19 | Luminance | Typ.: 300 | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
3 | GND | Ground |
4 | VCC | POWER SUPPLY |
5 | IOVCC | POWER SUPPLY |
6 | CS | LCM SPI Chip Select PIN |
7 | GND | Ground |
8 | SDA | LCM SPI data (SDA) data input (MOSI) |
9 | GND | Ground |
10 | SCK | LCM SPI clock (SCL) clock (SCLK) |
11 | GND | Ground |
12 | RESET | LCM RESET PIN |
13 | GND | Ground |
14 | DC | LCM Data/Command Control PIN |
15 | GND | Ground |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | TP-VDD | TP Input Power voltage (3.3V) |
2 | TP-SCL | TP I2C clock (SCL) clock (SCLK)(1.8V) |
3 | TP-SDA | TP I2C data (SDA) data input (MOSI)(1.8) |
4 | TP-INT | TP Interrupt PIN |
5 | TP-RST | TP RESET PIN |
6 | GND | Ground |
La tecnología Zhunyi presta atención a la calidad y el servicio. Bienvenido a visitarnos y unirse para un futuro próspero.
