Tamaño: 3 pulgadas
Resolución: 480*854
Interfaz LCD: SPI RGB
Interfaz táctil: IIC
Panel táctil: capacitivo
Controlador IC: ST7701S
Controlador táctil: GT911
Ángulo de visión: IPS
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

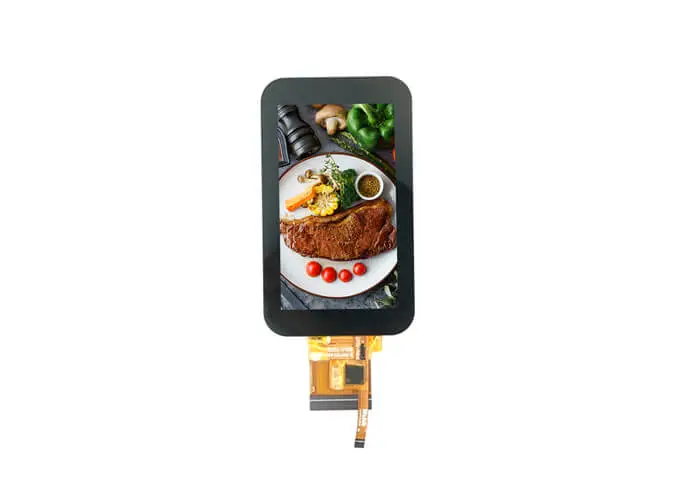

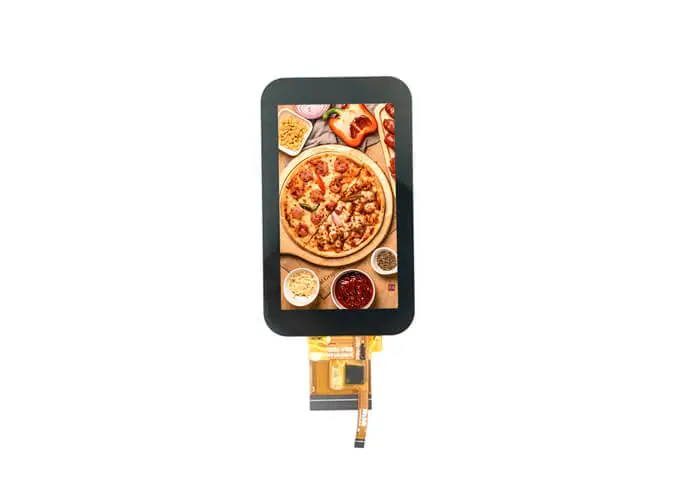

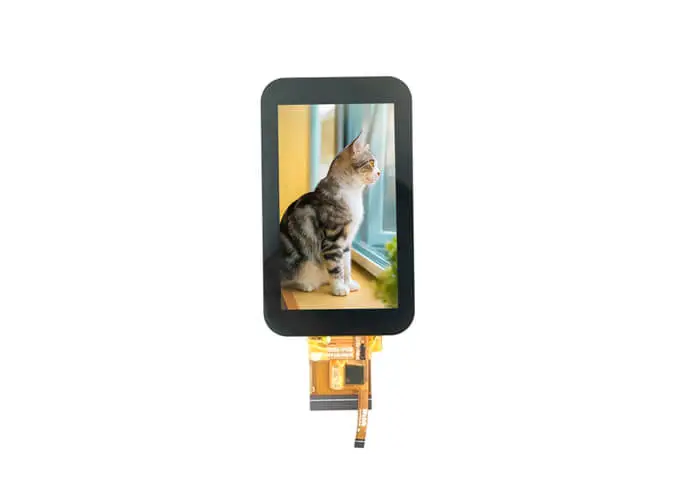

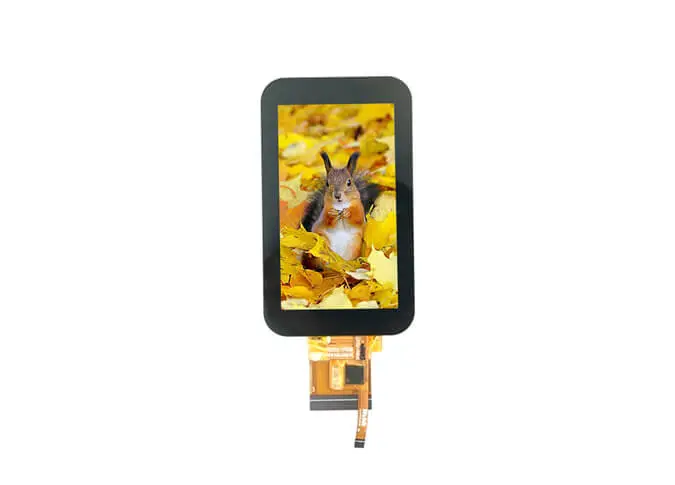

Z30010-ZC es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con panel táctil capacitivo, QVGA 480*854. Esta pantalla táctil TFT es un controlador táctil ST7701S LCD integrado IC y GT911. Este módulo táctil a-Si TFT LCD viene con interfaz SPI e I2C. G estructura, multi-punto táctil.
Si usted tiene un requisito especial, como la unidad IC, interfaz, FPC, panel táctil, luz de fondo, brillo, color, etc, como unFabricante de LCD personalizado, También podemos personalizar para usted.
Como uno de losFabricantes de módulos TFT LCD, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
Esta pantalla táctil LCD de 3 pulgadas es ampliamente utilizada en oxímetro médico, instrumento cosmético, aparato doméstico, traductor, reproductor de música,Panel LCD para el hogar inteligente, Industria, termómetro infrarrojo, hematómetro, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V) | pixels |
3 | Pixel Pitch | 26 (H) × 78 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 42.70 (W) × 74.70 (H) × 2.5 (T) | mm |
5 | LCD Outline Dimension | 40.33 (W) × 72.86 (H) × 1.0 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | 49.80 (W) × 85.10 (H) × 4.03 (T) | mm |
7 | LCD Active Area | 37.44 (W) × 66.61 (H) | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | ST7701S-G5 | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 3.5% Min: 3.1% | - |
14 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
15 | FPC Version | Z30010-P40F-R V6 | - |
16 | Interface | RGB+SPI | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
20 | Luminance | 460 | nit |
21 | Weight | 0.029 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
3 | VCC | POWER SUPPLY (2.8V/3.3V） |
5-12 | R0-R7 | DATA BUS |
13-20 | G0-G7 | DATA BUS |
21-28 | B0-B7 | DATA BUS |
29 | GND | Ground |
30 | CLK | Pixel clock signal in RGB I/F |
31 | DISP | Display on/off |
32 | HSYNC | Horizontal sync. Signal in RGB I/F. |
33 | VSYNC | Vertical sync. Signal in RGB I/F. |
34 | DEN | Data enable signal in RGB I/F DE mode. |
35 | NC | No Connection |
36 | GND | Ground |
37 | RESET | LCM RESET PIN |
38 | SDI | LCM SPI data (SDA) data input (MOSI) |
39 | SCL | LCM SPI clock (SCL) clock (SCLK) |
40 | CS | Chip Select input PIN |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | VDD | TP Input Power voltage (3.3V) |
3 | INT | TP Interrupt PIN (3.3V) |
4 | SDA | TP I2C data (SDA) data input (MOSI)(3.3V) |
5 | SCL | TP I2C clock (SCL) clock (SCLK)(3.3V) |
6 | RESET | TP RESET PIN (3.3V) |

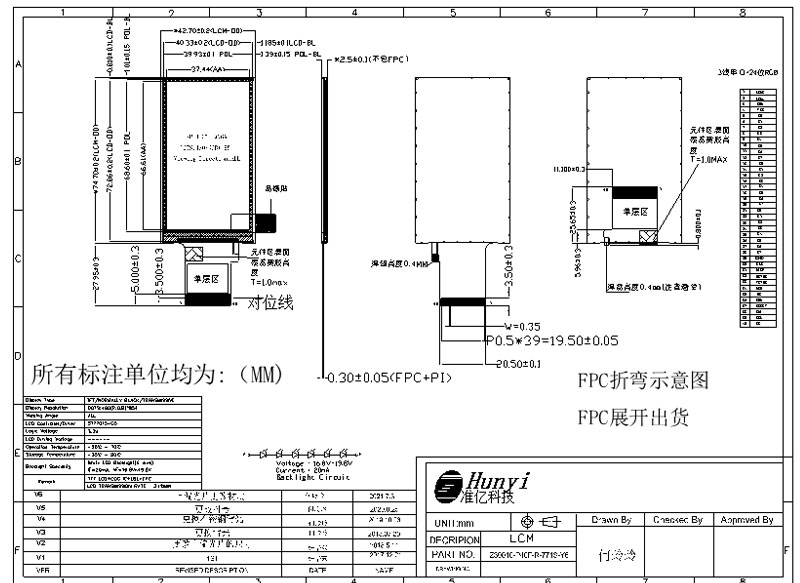

3.1 LCM

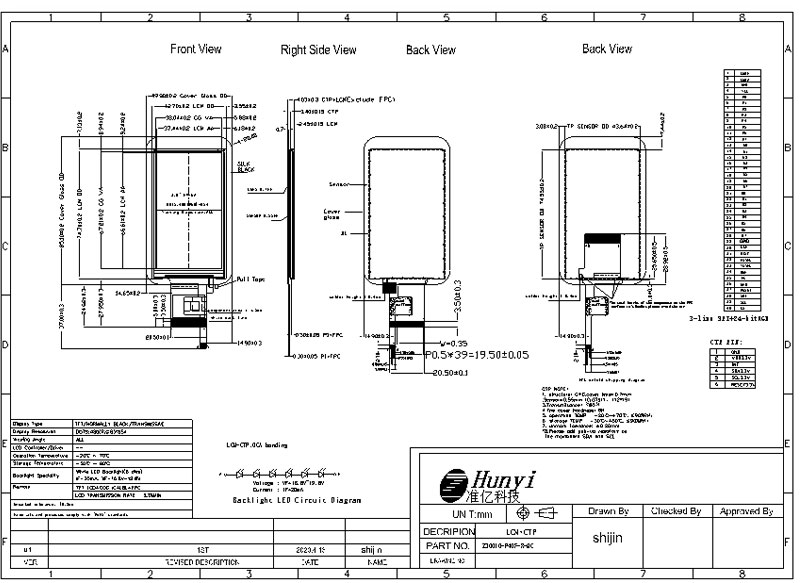

3.2 TLCM
