Tamaño: 3 pulgadas
Resolución: 480*854
Interfaz: SPI RGB
Ángulo de visión: IPS
Brillo: 400 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

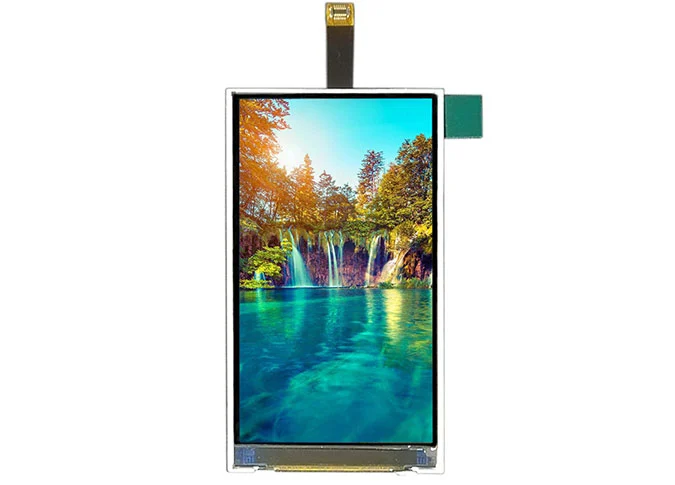

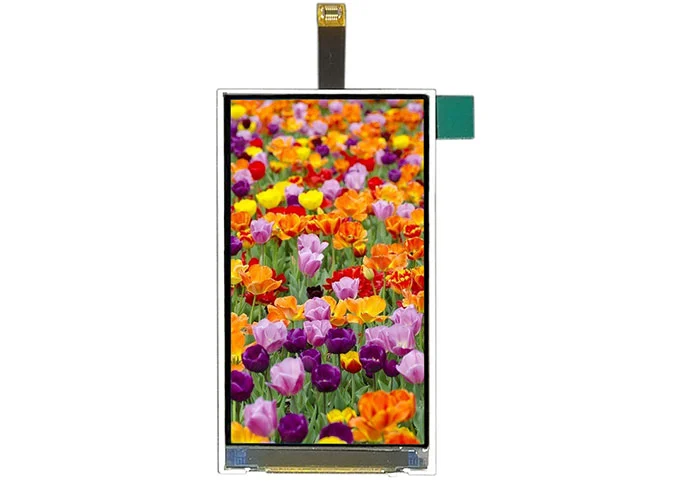

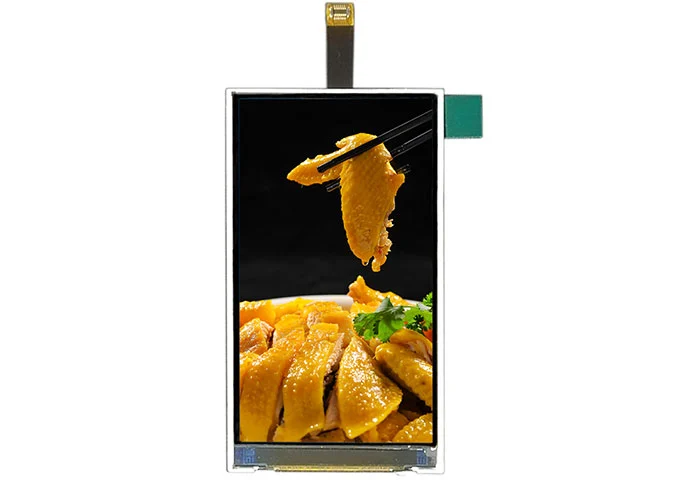

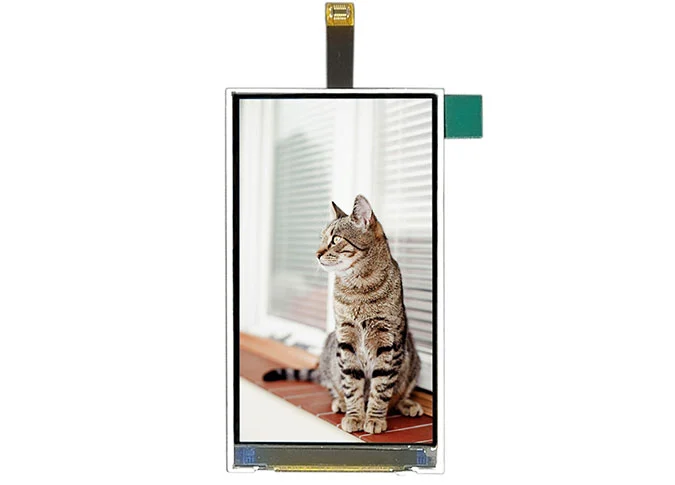

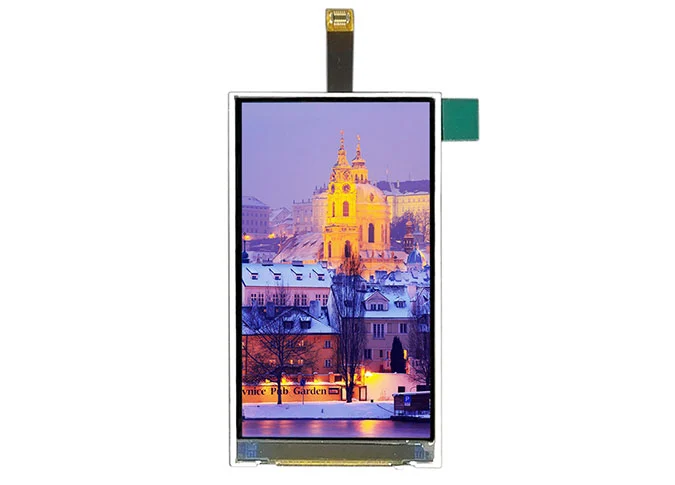

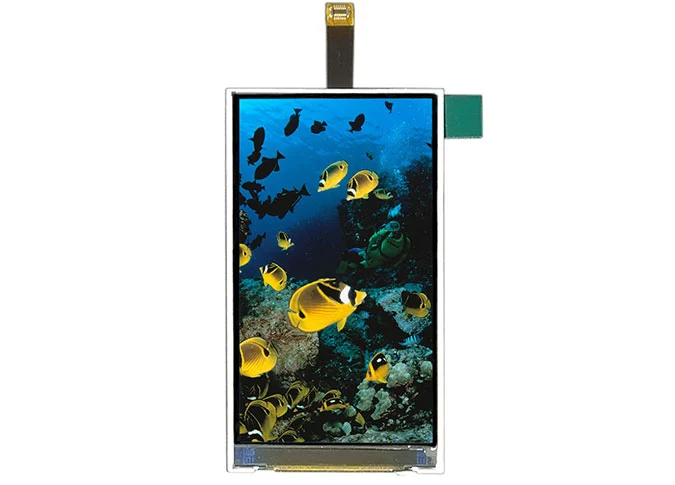

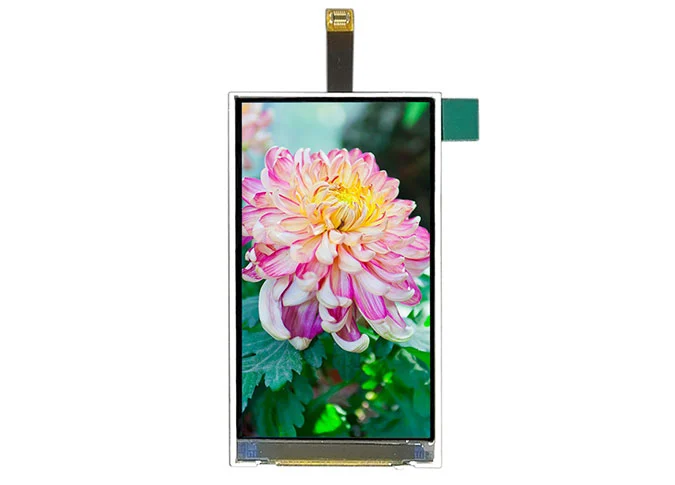

Z30052 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 480*854. La técnica IPS (In-plane Switching) hace que este módulo LCD de 3 "tenga un ángulo de visión más amplio. Esta pantalla LCD está integrada en ST7701S controlador IC. Este a-SiMódulo LCD TFT cuadradoVienen con interfaz SPI RGB, 400 brillo CD/m².
Si usted tiene requisitos especiales, como la unidad de interfaz IC, FPC, panel táctil, retroiluminación, etc, como unProveedor de pantalla LCD personalizado, También podemos personalizar para usted.
Como uno de los líderesMódulo de visualización LCD fábricas, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
La pantalla LCD de 3 pulgadas es médica, vino el tablero, punto de venta, reproductor de juegos, instrumento cosmético, aparato doméstico, escáner QRcode, traductor, reproductor de música, hogar inteligente, industria, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V） | pixels |
3 | Pixel Pitch | 26 (H) × 78 (V） | um |

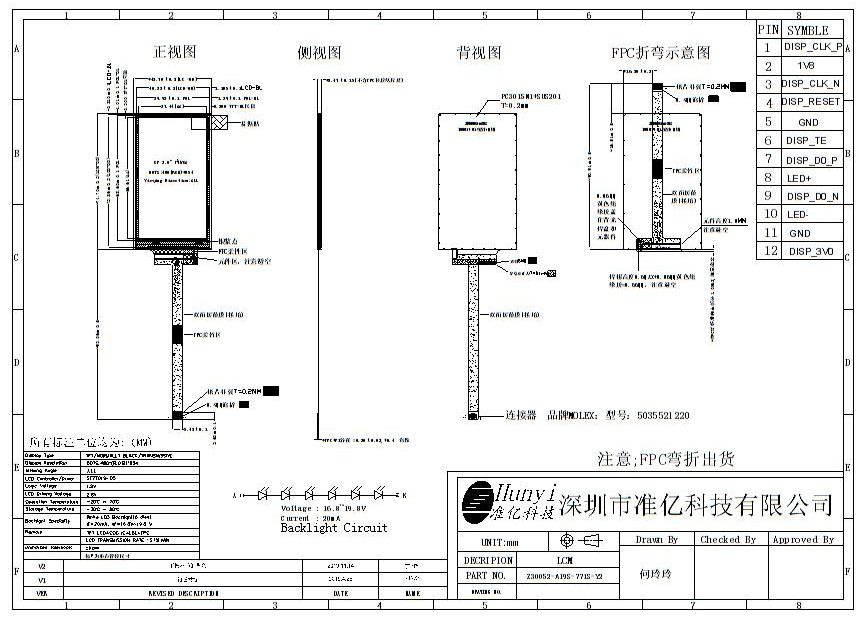

4 | LCM Outline Dimension (Without FPC） | 42.70 (W) × 74.70 (H) ×2.47 (T) | mm |
5 | LCD Outline Dimension | 40.33 (W) × 72.86 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 37.44 (W) × 66.61 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel Driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.5% Min: 3.1% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |

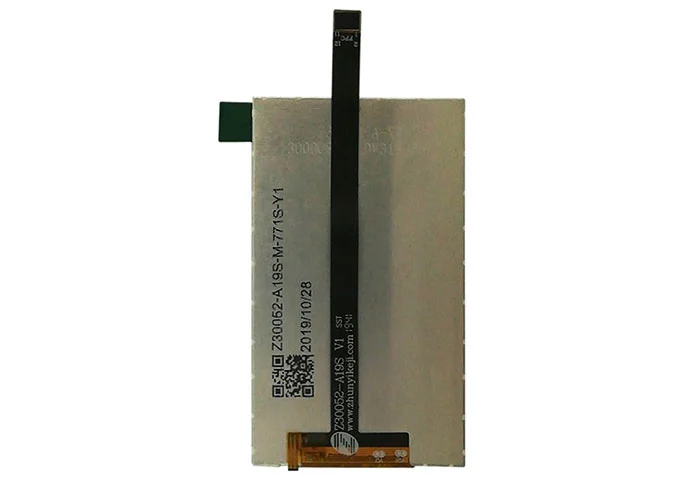

14 | FPC Version | Z30052-A19S V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
19 | Luminance | 390 | nit |
20 | Weight | 0.015 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | DISP_CLK_P | Positive MIPI differential CLOCK input |
2 | 1V8 | POWER SUPPLY (1.8V） |
3 | DISP_CLK_N | Negative MIPI differential CLOCK input |
4 | DISP_RESET | LCM RESET PIN |
5 | GND | Ground |
6 | DISP_TE | Tearing Effect PIN |
7 | DISP_D0_P | Positive MIPI differential data input |
8 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
9 | DISP_D0_N | Negative MIPI differential data input |
10 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
11 | GND | Ground |
12 | DISP_3V0 | POWER SUPPLY (3V） |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
La tecnología Zhunyi presta atención a la calidad y el servicio. Bienvenido a visitarnos y unirse para un futuro próspero.
