Tamaño: 3 pulgadas
Resolución: 480*854
Interfaz: MIPI
Ángulo de visión: IPS
Brillo: 350 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

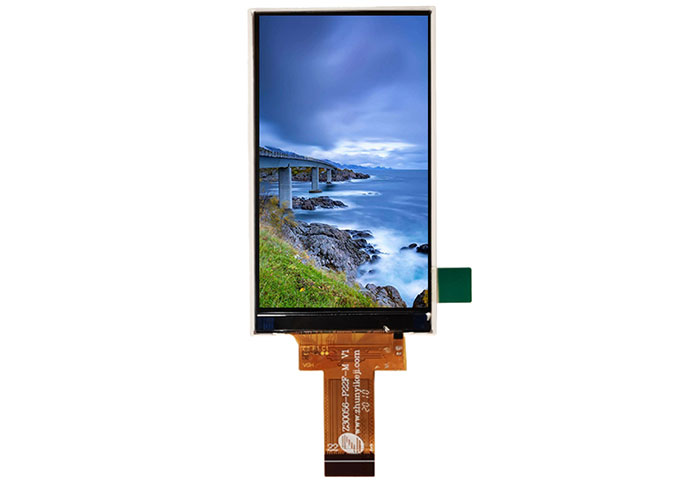

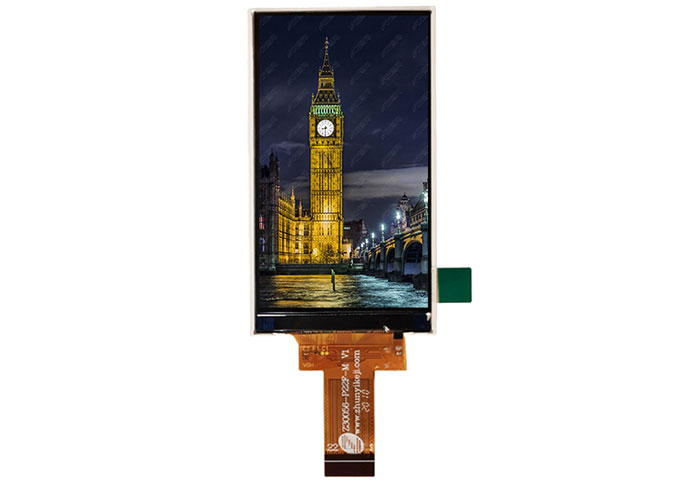

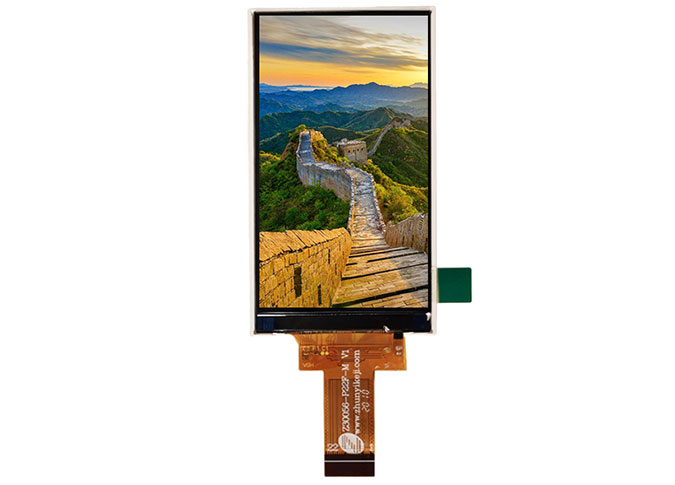

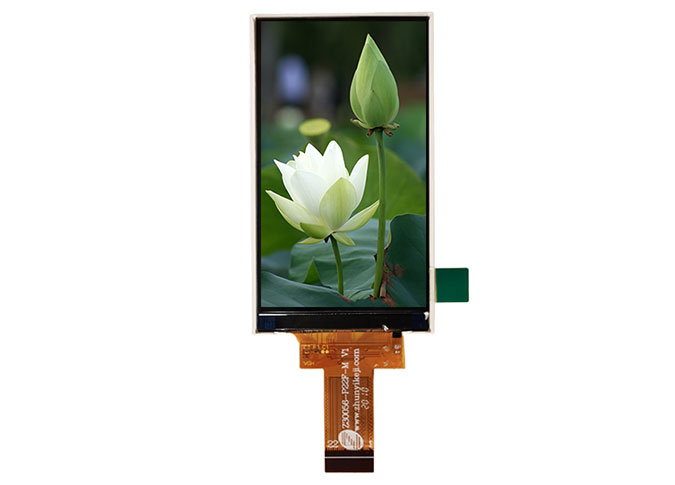

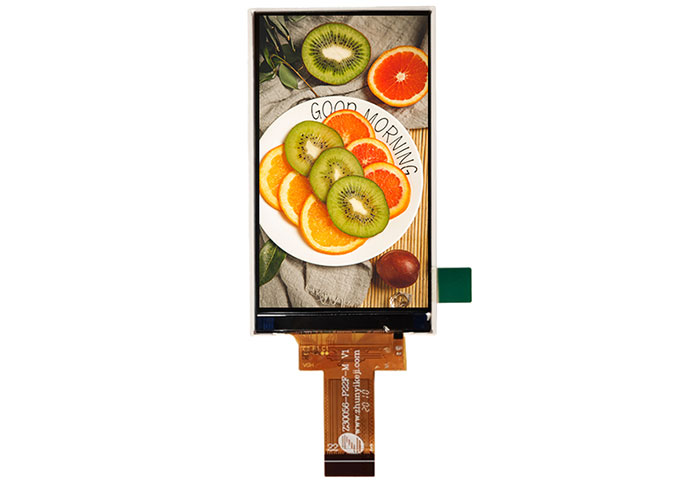

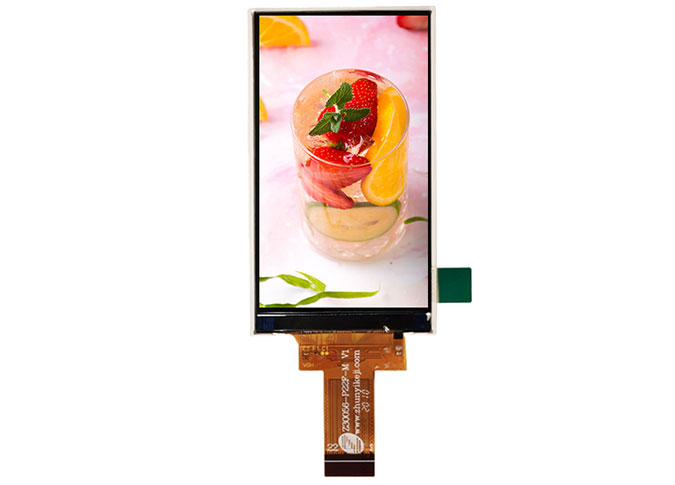

Z30056 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 480*854. La técnica IPS (conmutación en el plano) hace esta 3"Módulo cuadrado TFT LCDTienen un ángulo de visión más amplio. Esta pantalla LCD está integrada en ST7701S controlador IC. Este módulo a-Si TFT LCD viene con interfaz MIPI, brillo de 350 CD/m².
Si tiene requisitos especiales, como la interfaz de unidad IC, FPC, panel táctil, retroiluminación, etc, podemos proporcionarPantalla LCD personalizada de ChinaPara ti.
Como unPanel LCD cuadrado de fábrica, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, toda la pantalla LCD pasó ROHS, certificación REACH
ElPantalla LCD TFT de 3 pulgadasEs médico, Dash vino, POS, reproductor de juegos, instrumento cosmético, electrodomésticos, escáner QRcode, traductor, reproductor de música, hogar inteligente, industria, etc.
Item | Main Display | Unit |
Number of Pixels | 480 * RGB * 854 | Pixel |

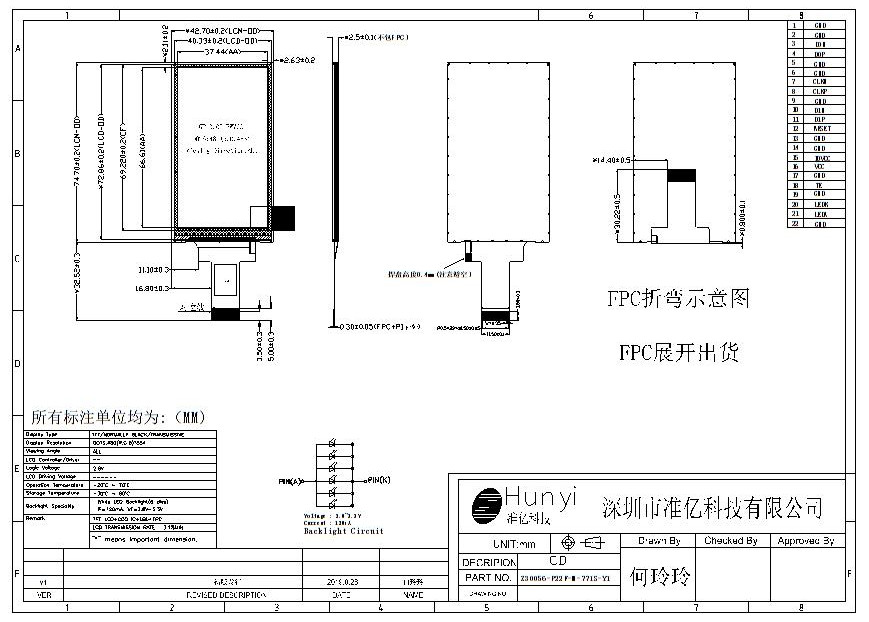

LCM Outline Dimension | 42.7 (W) * 74.7 (H) * 2.5 (T) | mm |
LCD Outline Dimension | 40.33 (W) * 72.86 (H) * 1.0 (T) | mm |
Active Area | 37.44 * 66.61 | mm |
Pixel Pitch | 0.026 * 0.078 | mm |
Display Mode | Normal Black | |
Pixel Arrangement | R.G.B Stripe | |
Viewing Direction | Free | |
Color Configuration | RGB | |
LCD Transmittance | Typ: 3.5%; Min: 3.1% | |
LCD Contrast Ratio | Typ: 1000; Min: 800 | |

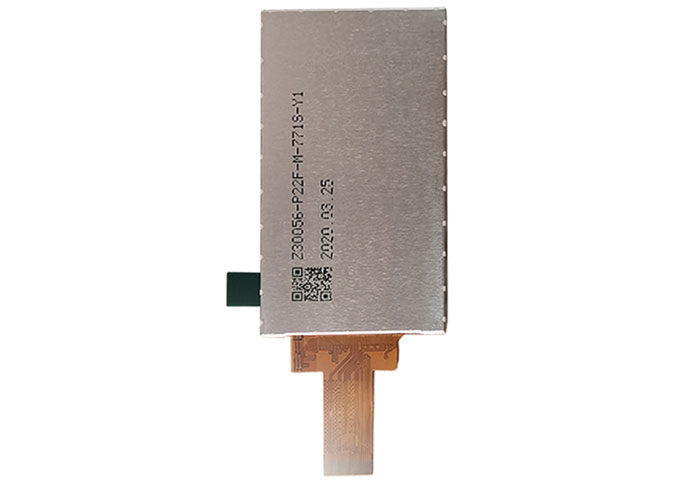

FPC Version | Z30056-P22F-M V1 | |
Interface | MIPI | |
Operating Temperature | -20℃ ~ 70℃ | |
Storage Temperature | -30℃ ~ 80℃ | |
Backlight arrangement | LED / 6 parallel | |
Luminance | - | |
Weight | - |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | GND | Ground |
3 | D0N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
4 | D0P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
5 | GND | Ground |
6 | GND | Ground |
7 | CLKN | MIPI-DSI CLOCK differential signal input pin |
8 | CLKP | MIPI-DSI CLOCK differential signal input pin |
9 | GND | Ground |
10 | D1N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
11 | D1P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
12 | RES | Reset pin (1.8V） |
13 | GND | Ground |
14 | GND | Ground |
15 | IOVCC(1.8) | I/O POWER SUPPLY (1.8V） |
16 | VCC(2.8) | POWER SUPPLY (2.8V） |
17 | GND | Ground |
18 | TE | Serves TE (Tearing Effect ) pin on MPU interface |
19 | GND | Ground |
20 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
21 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
22 | GND | Ground |
La tecnología Zhunyi presta atención a la calidad y el servicio. Bienvenido a visitarnos y unirse para un futuro próspero.
