Tamaño: 3 pulgadas
Resolución: 480*854
Interfaz: MIPI
Ángulo de visión: IPS
Brillo: 400 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

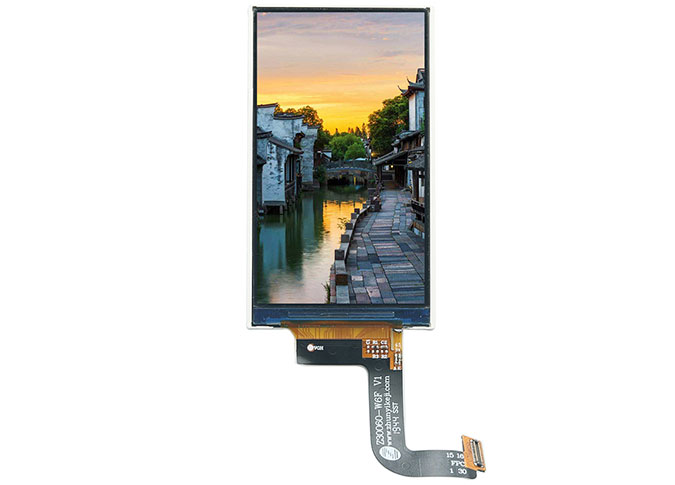

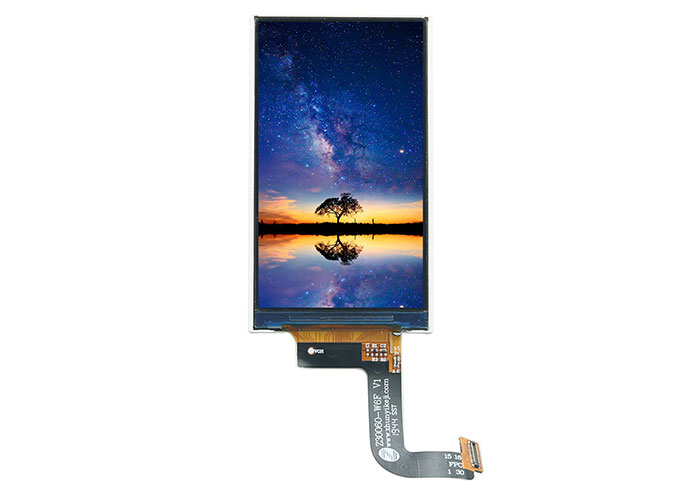

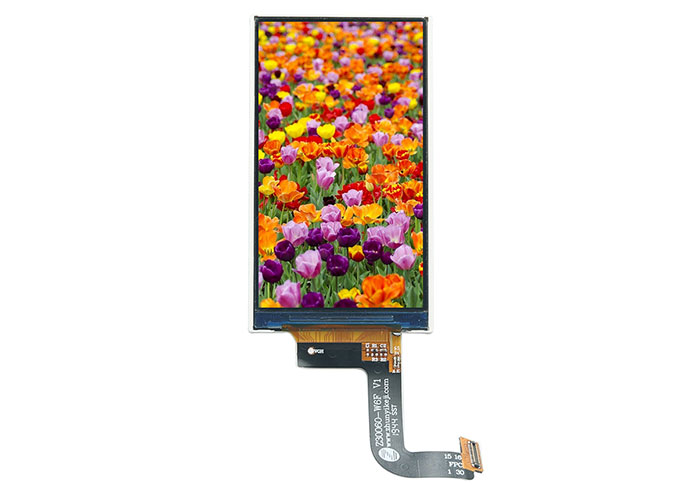

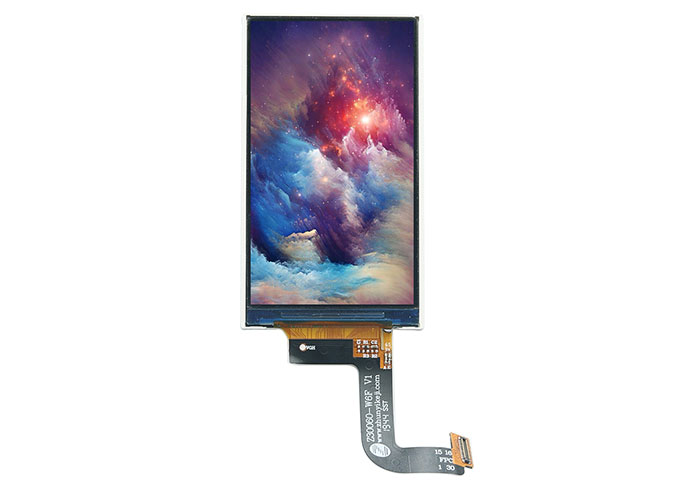

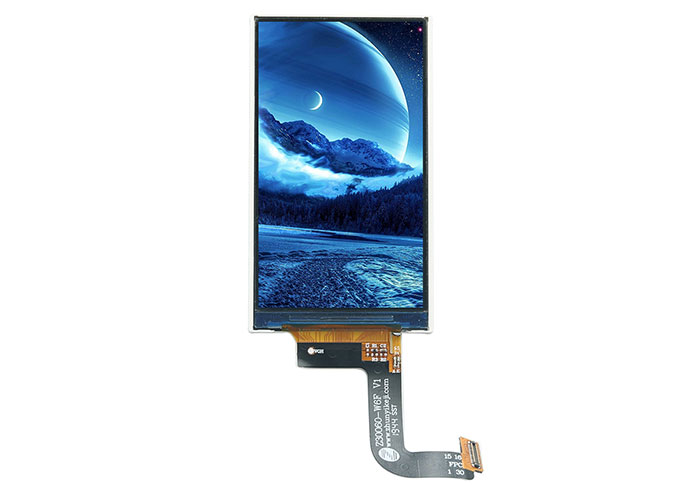

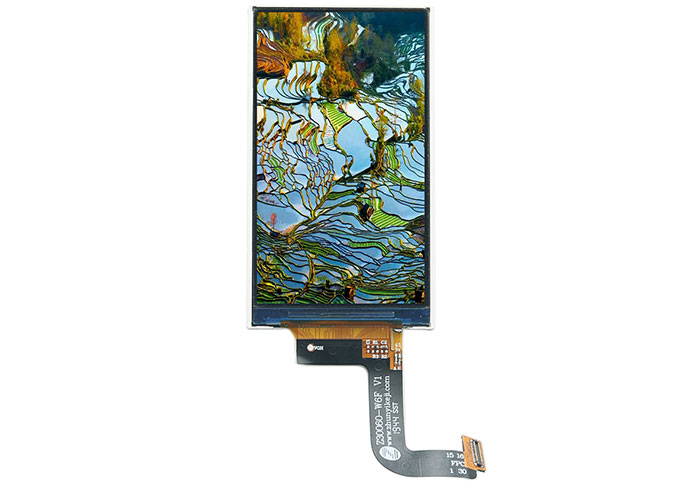

Z30060 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 480*854. La técnica IPS (In-plane Switching) hace que este módulo LCD de 3 "tenga un ángulo de visión más amplio. Esta pantalla LCD está integrada en ST7701S controlador IC. Este a-Si TFT LCDChina Módulo de panel táctilVienen con interfaz MIPI, 400 brillo CD/m².
Si tiene requisitos especiales, como la interfaz de unidad IC, FPC, panel táctil, retroiluminación, etc, también podemos proporcionarPantalla LCD de forma personalizadaPara ti.
Z49421 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 720*1280. La técnica IPS (In-plane Switching) hace que este módulo LCD de 5 "tenga un ángulo de visión más amplio. Esta pantalla LCD está integrada en el controlador GH1001 IC. Este a-Si TFT LCDChina Módulo de panel táctilVienen con interfaz MIPI, brillo 450cd/m².
La pantalla LCD de 3 pulgadas es médica, vino el tablero, punto de venta, reproductor de juegos, instrumento cosmético, aparato doméstico, escáner QRcode, traductor, reproductor de música, hogar inteligente, industria, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V） | pixels |
3 | Pixel Pitch | 26 (H) × 78 (V） | um |

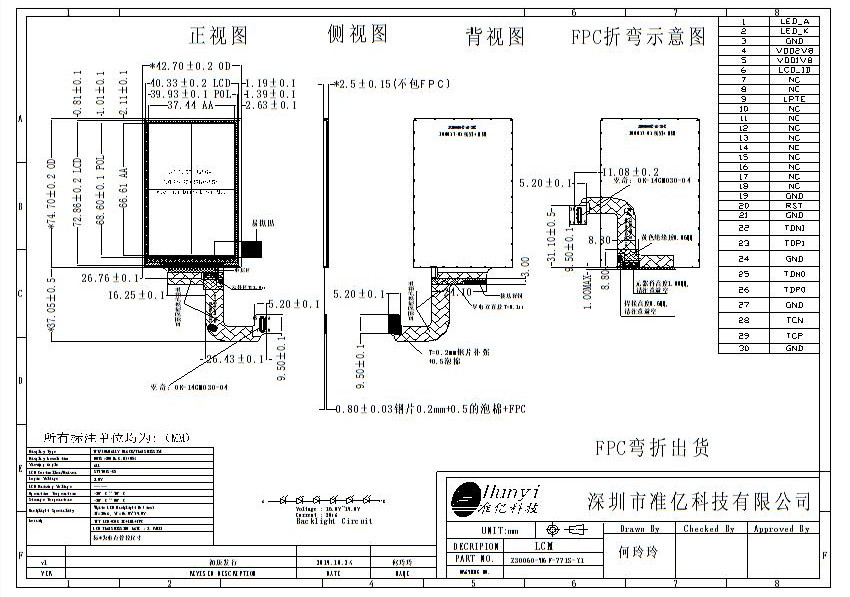

4 | LCM Outline Dimension (Without FPC） | 42.70 (W) × 74.70 (H) ×2.5 (T) | mm |
5 | LCD Outline Dimension | 40.33 (W) × 72.86 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 37.44 (W) × 66.61 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.5%; Min: 3.1% | - |
13 | LCD Contrast Ratio | Typ.: 1000; Min: 800 | - |
14 | FPC Version | Z30060-W6F V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
19 | Luminance | 420 | nit |
20 | Weight | 0.018 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | GND | Ground |
4 | VDD2V8 | POWER SUPPLY (2.8V） |
5 | VDD1V8 | I/O POWER SUPPLY (1.8V） |
6 | LCD_ID | LCM ID PIN |
7-8 | NC | No Connection |
9 | LPTE | Tearing Effect PIN |
10-18 | NC | No Connection |
19 | GND | Ground |
20 | RST | LCM RESET PIN |
21 | GND | Ground |
22 | TDN1 | Negative MIPI differential data input |
23 | TDP1 | Positive MIPI differential data input |
24 | GND | Ground |
25 | TDN0 | Negative MIPI differential data input |
26 | TDP0 | Positive MIPI differential data input |
27 | GND | Ground |
28 | TCN | Negative MIPI differential CLOCK input |
29 | TCP | Positive MIPI differential CLOCK input |
30 | GND | Ground |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
