Tamaño: 3 pulgadas
Resolución: 480*854
Interfaz LCD: MIPI
Interfaz táctil: IIC
Panel táctil: capacitivo
Controlador IC: ST7701S
Controlador táctil: GT911
Ángulo de visión: IPS
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

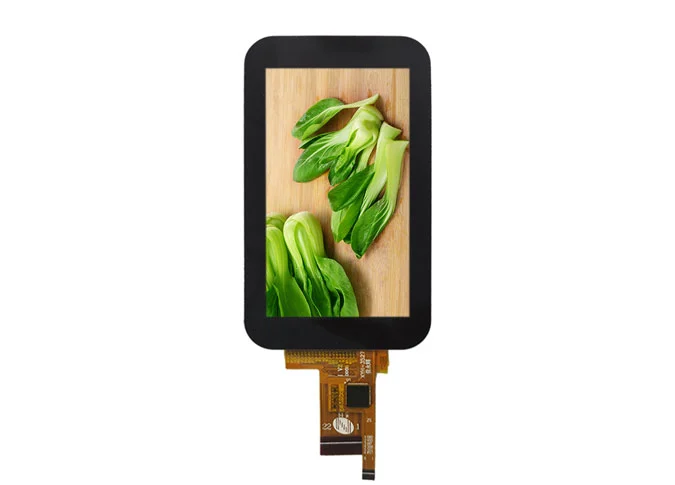

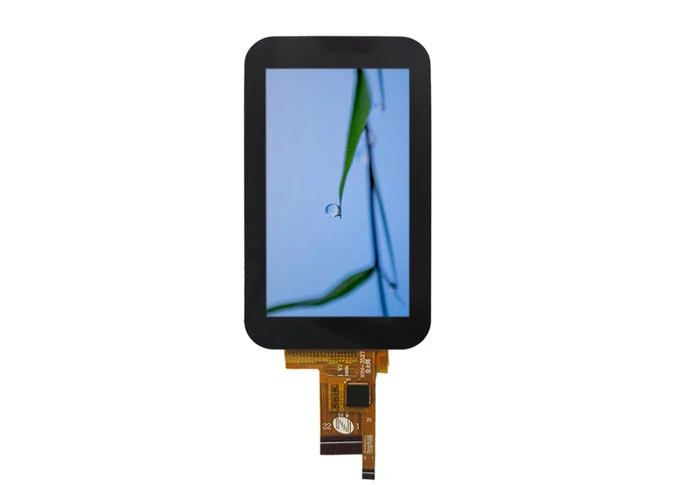

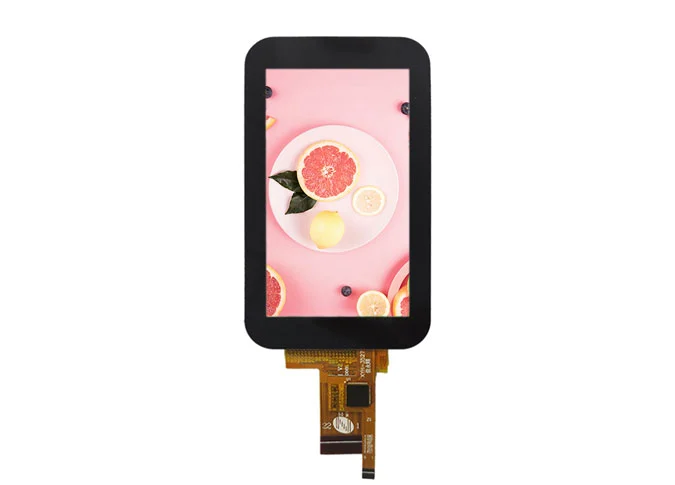

Z30070-ZC es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con panel táctil capacitivo, QVGA 480*854. Esta pantalla táctil TFT es un controlador táctil ST7701S LCD integrado IC y GT911. Este a-SiMódulo cuadrado TFT LCDVienen con interfaz MIPI e I2C. Estructura G. Multi-punto táctil.
Si usted tiene un requisito especial, como la unidad IC, interfaz, FPC, panel táctil, luz de fondo, brillo, color, etc, como unPantalla LCD personalizada fabricante China, También podemos personalizar para usted.
Nuestra fábrica lleva a cabo ISO 9001: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, toda la pantalla LCD pasó ROHS, REACH Certificación.
Esta pantalla táctil LCD de 3 pulgadas es ampliamente utilizada en oxímetro médico, instrumento cosmético, electrodomésticos, traductor, reproductor de música, hogar inteligente, industria, termómetro infrarrojo, hematómetro, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V） | pixels |
3 | Pixel Pitch | 26 (H) × 78 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 42.70 (W) × 74.70 (H) × 2.45 (T) | mm |
5 | LCD Outline Dimension | 40.33 (W) × 72.86 (H) × 1.0 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | 46.40 (W) × 78.574 (H) × 3.95 (T) | mm |
7 | LCD Active Area | 37.44 (W) × 66.61 (H） | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | ST7701S-G5 | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 3.5% Min: 3.1% | - |
14 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
15 | FPC Version | Z30070-P22F-M V1 | - |
16 | Interface | MIPI | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
20 | Luminance | TBD | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | GND | Ground |
3 | D0N | Negative MIPI differential data input |
4 | D0P | Positive MIPI differential data input |
5-6 | GND | Ground |
7 | CLKN | Negative MIPI differential CLOCK input |
8 | CLKP | Positive MIPI differential CLOCK input |
9 | GND | Ground |
10 | D1N | Negative MIPI differential data input |
11 | D1P | Positive MIPI differential data input |
12 | RESET | LCM RESET PIN |
13-14 | GND | Ground |
15 | IOVCC | I/O POWER SUPPLY |
16 | VCC | POWER SUPPLY |
17 | GND | Ground |
18 | TE | Tearing Effect PIN |
19 | GND | Ground |
20 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
21 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
22 | GND | Ground |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | TP_VDD | TP POWER SUPPLY |
2 | TP_RST | TP Reset PIN (1.8V) |
3 | TP_INT | TP Interrupt PIN (1.8V) |
4 | TP_SCL | TP I2C clock (SCL) clock (SCLK)(1.8V) |
5 | TP_SDA | TP I2C data (SDA) data input (MOSI)(1.8V) |
6 | GND | Ground |

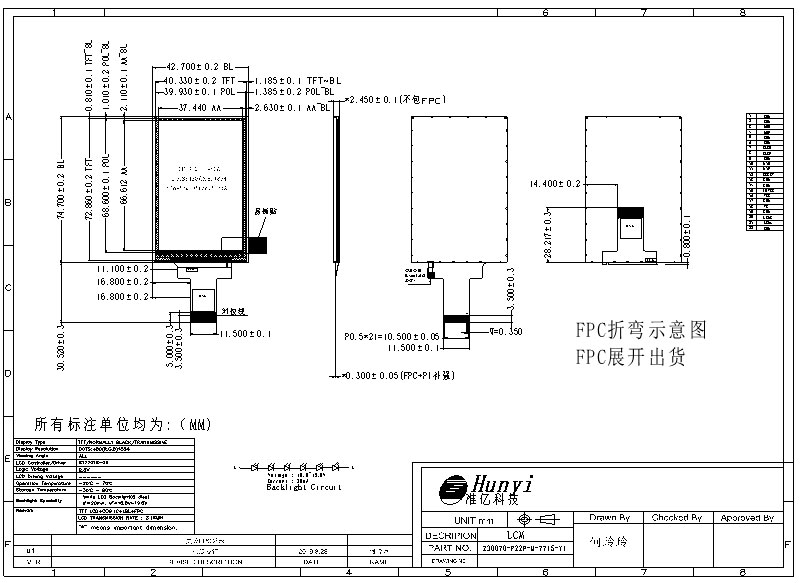

3.1 LCM

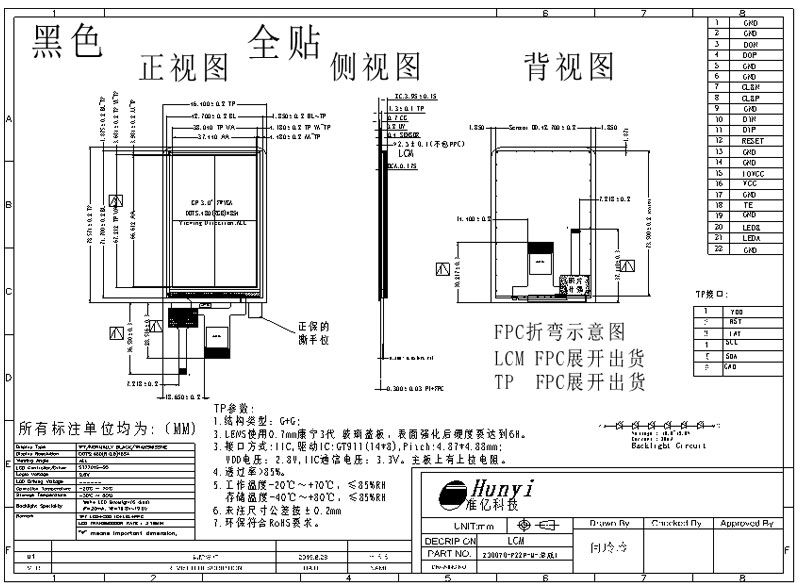

3.2 TLCM
