Tamaño: 3 pulgadas
Resolución: 480*854
Interfaz: MIPI
Ángulo de visión: IPS
Brillo: 500 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

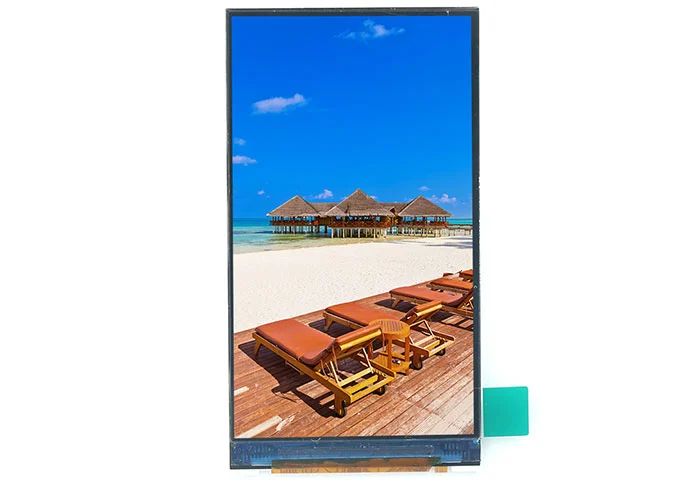

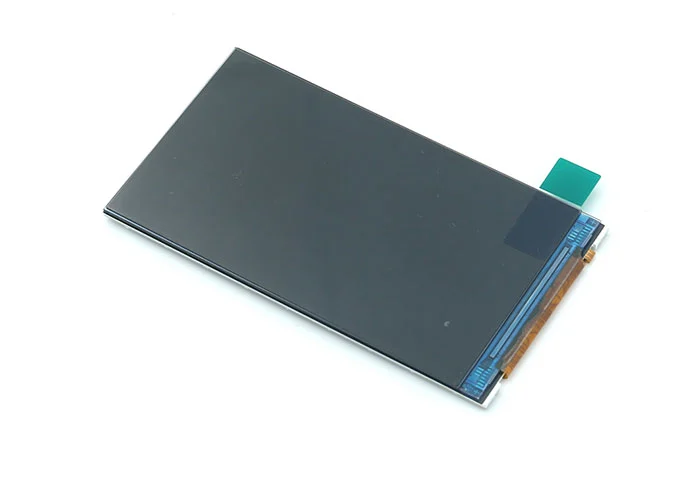

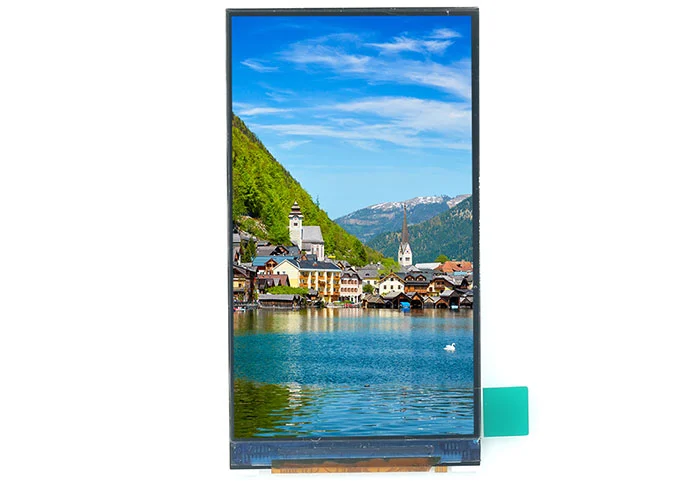

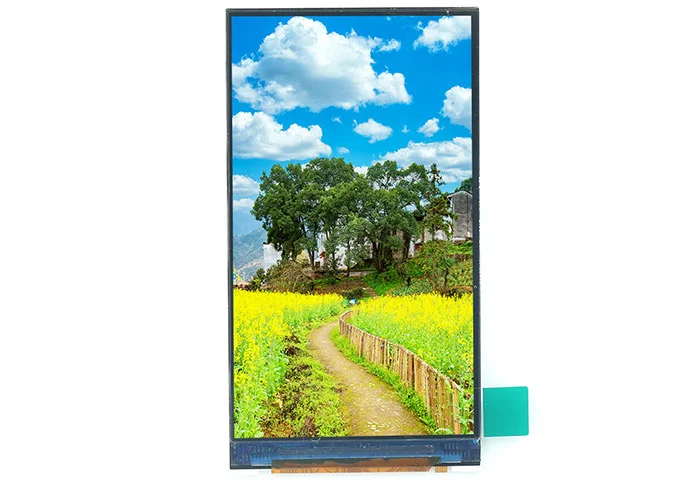

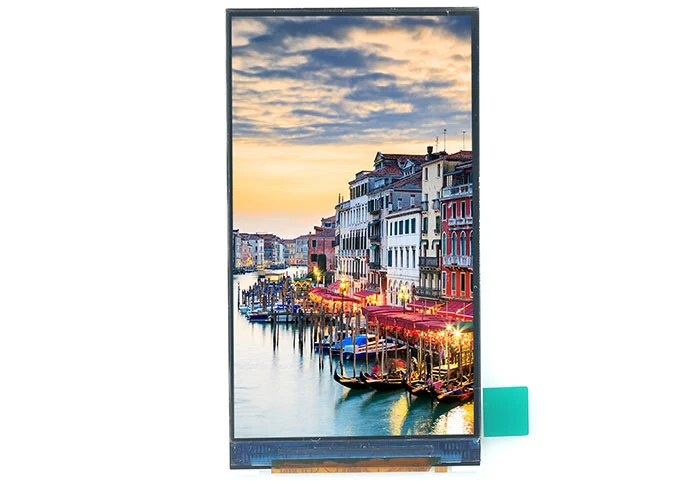

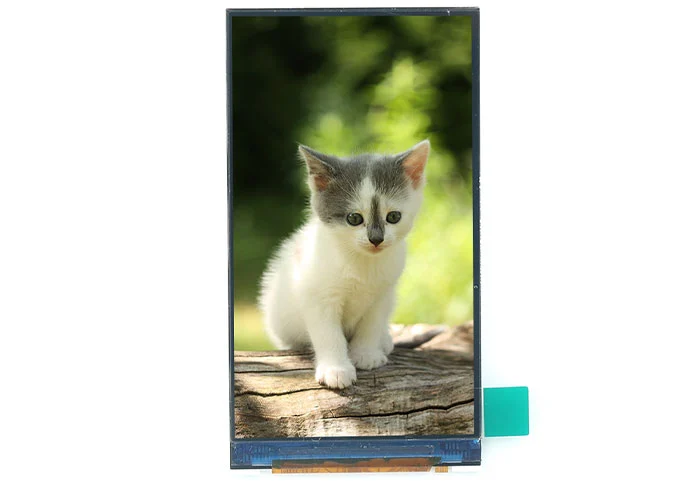

Z30083 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 480*854. La técnica IPS (In-plane Switching) hace que este módulo LCD de 3 "tenga un ángulo de visión más amplio. Esta pantalla LCD está incorporada JD9161Z controlador IC. Este módulo a-Si TFT LCD viene con interfaz MIPI, brillo de 500 cd/m².
Si usted tiene requisitos especiales, como la unidad de interfaz IC, FPC, panel táctil, retroiluminación, etc, como unFabricante de LCD personalizado de China, También podemos personalizar para usted.
Como unProveedor de pantalla LCD de China, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
El 3 pulgadasPantalla LCD cuadradaEs médico, Dash vino, POS, reproductor de juegos, instrumento cosmético, electrodomésticos, escáner QRcode, temperatura infrarroja, traductor, reproductor de música, hogar inteligente, industria, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V） | pixels |
3 | Pixel Pitch | 26 (H) × 78 (V） | um |

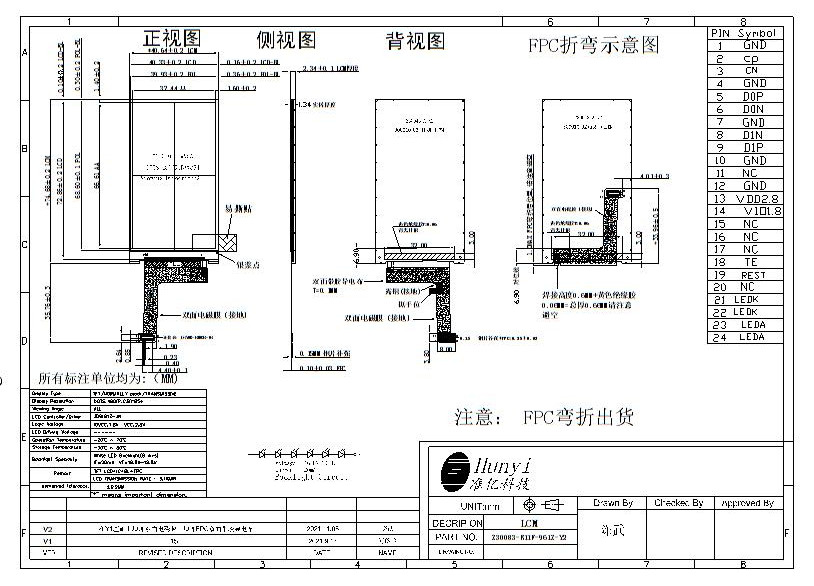

4 | LCM Outline Dimension (Without FPC） | 40.64 (W) × 74.68 (H) × 2.34 (T) | mm |
5 | LCD Outline Dimension | 40.33 (W) × 72.86 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 37.44 (W) × 66.61 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9161Z-JN | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel Driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.5% Min: 3.1% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |

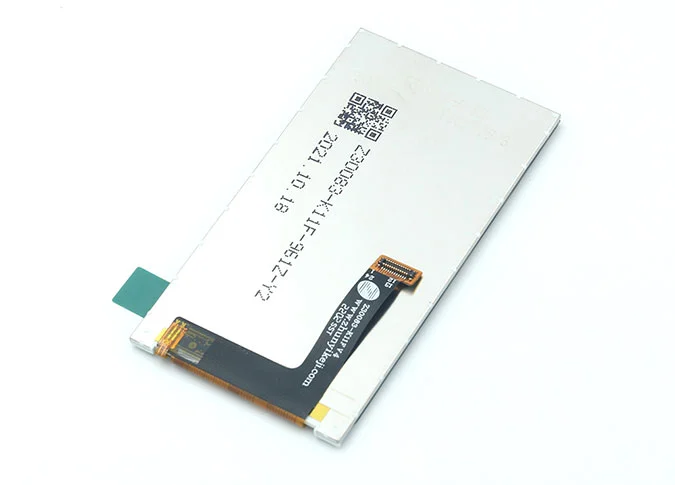

14 | FPC Version | Z30083-K11F V4 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
19 | Luminance | 470 | nit |
20 | Weight | 0.015 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | CP | Positive MIPI differential CLOCK input |
3 | CN | Negative MIPI differential CLOCK input |
4 | GND | Ground |
5 | D0P | Positive MIPI differential data input |
6 | D0N | Negative MIPI differential data input |
7 | GND | Ground |
8 | D1P | Positive MIPI differential data input |
9 | D1N | Negative MIPI differential data input |
10 | GND | Ground |
11 | NC | No Connection |
12 | GND | Ground |
13 | VDD2.8 | POWER SUPPLY (2.8V） |
14 | VIO1.8 | I/O POWER SUPPLY (1.8V） |
15-17 | NC | No Connection |
18 | TE | Tearing Effect PIN |
19 | REST | LCM RESET PIN |
20 | NC | No Connection |
21-22 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
23-24 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
