Tamaño: 3,4 pulgadas
Resolución: 480*480
Interfaz: SPI RGB/MIPI
Ángulo de visión: IPS
Brillo: 500 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

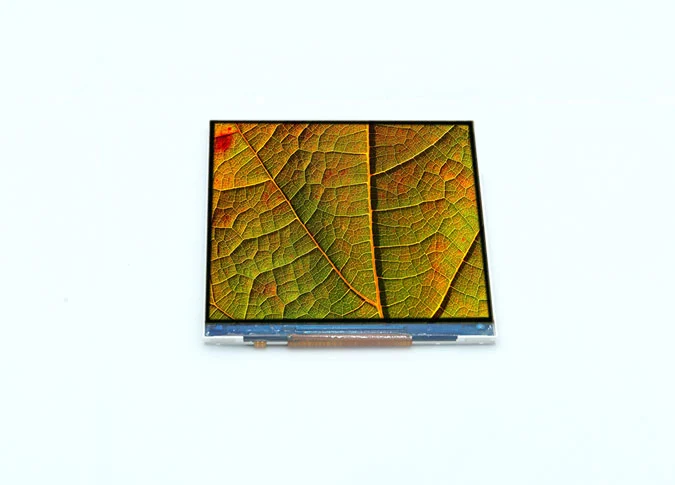

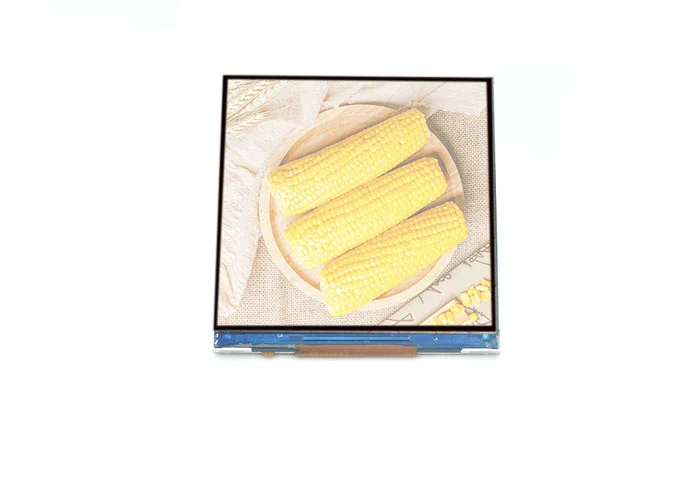

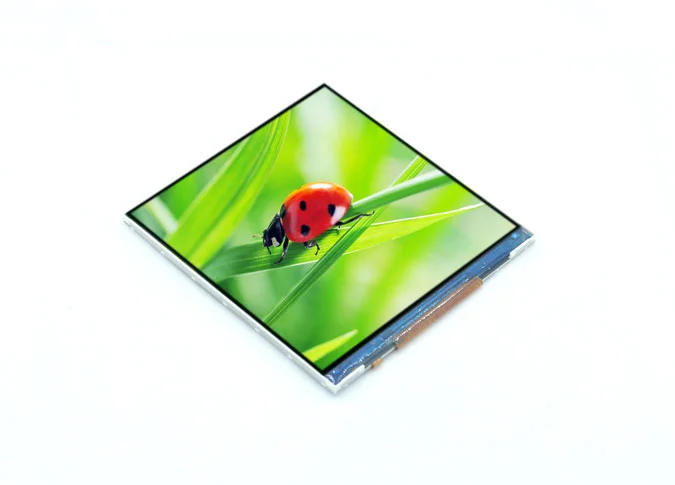

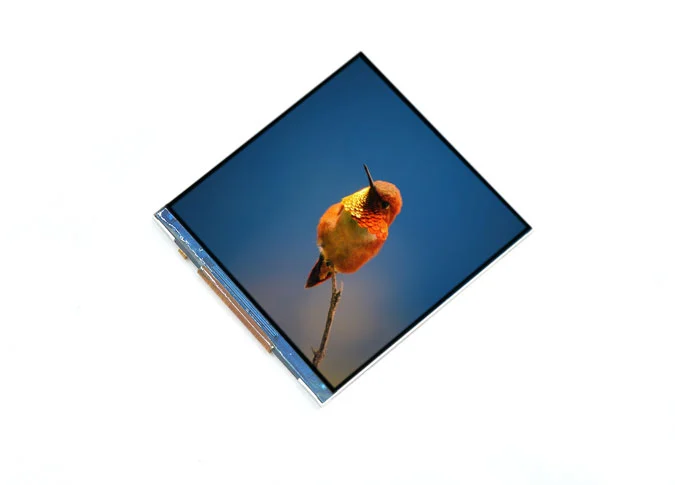

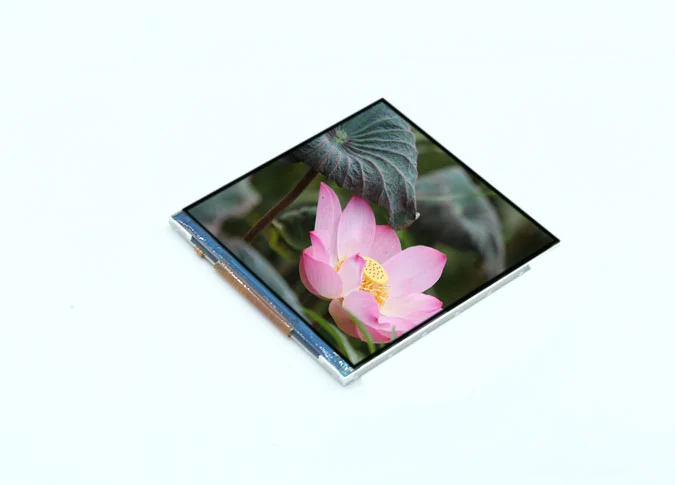

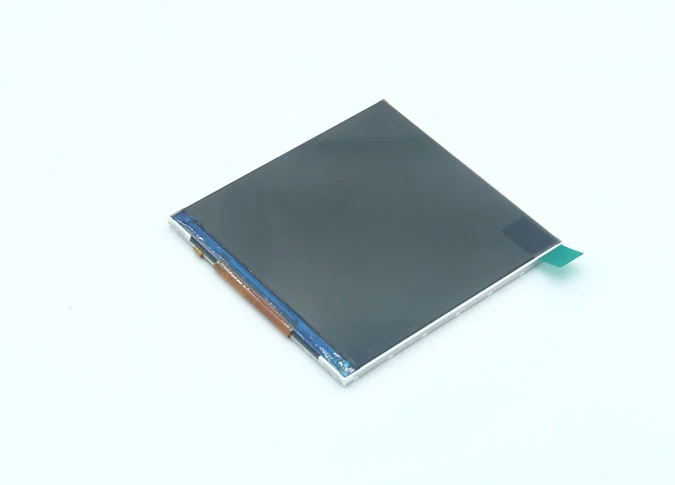

Z34001 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 480*480. La técnica IPS (conmutación en el plano) hace que este módulo LCD de 3,4 tenga un ángulo de visión más amplio. EstoPanel LCD cuadradoEstá integrado ST7701S controlador IC. Este módulo a-Si TFT LCD viene con interfaz MIPI/SPI RGB, brillo 500 cd/m².
Si usted tiene requisitos especiales, como la unidad de interfaz IC, FPC, panel táctil, retroiluminación, etc., como líderFabricante personalizado de la pantalla LCD, También podemos personalizar para usted.
NuestroChina pantalla LCD fábricaLlevar a cabo ISO 9001: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, toda la pantalla LCD pasó ROHS, REACH Certificación.
La pantalla LCD cuadrada de 3,4 pulgadas es inteligente switchl, Dash vino, POS, jugador de juegos, instrumento cosmético, electrodoméstico, escáner QRcode, temperatura infrarroja, traductor, reproductor de música, hogar inteligente, industria de mano, al aire libre, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.4 | inch |
2 | Display Resolution | 480 (H) × RGB × 480 (V) | pixels |
3 | Pixel Pitch | 42 (H) × 126 (V) | um |
4 | LCM Outline Dimension (Without FPC） | 65.72 (W) × 69.64 (H) × 2.45 (T) | mm |
5 | LCD Outline Dimension | 64.32 (W) × 67.84 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 60.48 (W) × 60.48 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5.3% Min: 4.5% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
14 | FPC Version | Z34001-A-X1 | - |
15 | Interface | MIPI/RGB+SPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 2 Parallel (12 lights in total) | - |
19 | Luminance | 500 | nit |
20 | Weight | 0.021 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | VCC | POWER SUPPLY (3.3V) |
4 | GND | Ground |
5 | D0N | Negative MIPI differential data input |
6 | D0P | Positive MIPI differential data input |
7 | GND | Ground |
8 | CLKN | Negative MIPI differential CLOCK input |
9 | CLKP | Positive MIPI differential CLOCK input |
10 | GND | Ground |
11 | D1N | Negative MIPI differential data input |
12 | D1P | Positive MIPI differential data input |
13-33 | GND | Ground |
34 | RESET | LCM RESET PIN |
35-37 | GND | Ground |
38 | VCC | POWER SUPPLY (3.3V) |
39 | GND | Ground |
40 | VCC | POWER SUPPLY (3.3V) |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | VCC | POWER SUPPLY (3.3V） |
4-13 | GND | Ground |
14 | VSYNC | Vertical sync. Signal in RGB I/F. |
15 | HSYNC | Horizontal sync. Signal in RGB I/F. |
16 | DOTCLK | Pixel clock signal in RGB I/F |
17 | DE | Data enable signal in RGB I/F DE mode. |
18-33 | DB0-DB15 | Data bus (DB0-DB4: B0-B4, DB5-DB10: G0-G5, DB11-DB15: R0-R5) |
34 | RESET | LCM RESET PIN |
35 | CS | Chip Select input PIN |
36 | SCL | LCM SPI clock (SCL) clock (SCLK) |
37 | SDA | LCM SPI data (SDA) data input (MOSI) |
38 | GND | Ground |
39 | VCC | POWER SUPPLY (3.3V） |
40 | GND | Ground |
