Tamaño: 3,71 pulgadas
Resolución: 240*960
Interfaz: SPI RGB
Ángulo de visión: IPS
Brillo: 300 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

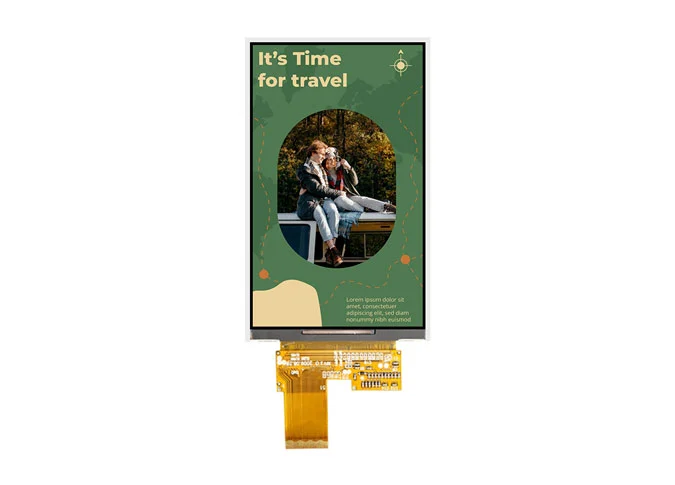

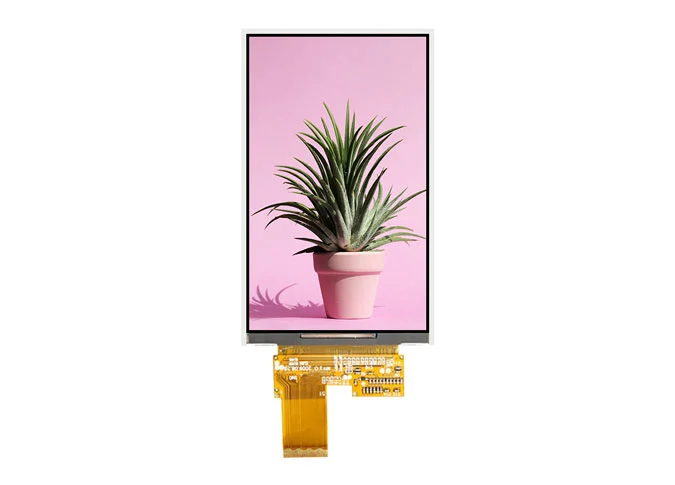

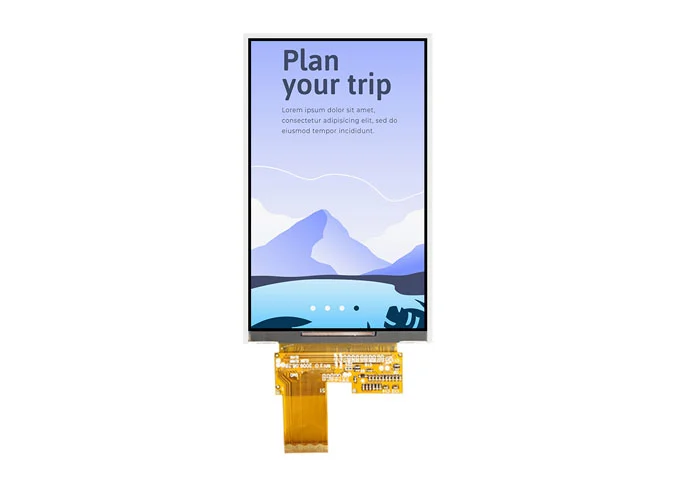

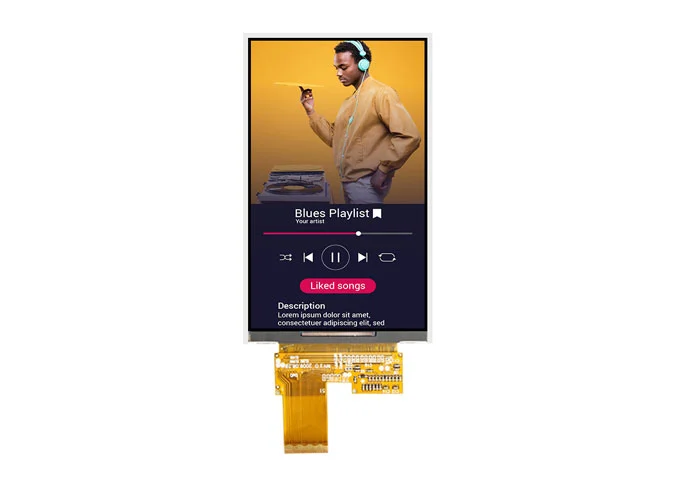

Z37001 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 240*960. La técnica IPS (conmutación en el plano) hace que este módulo LCD de 3,71 tenga un ángulo de visión más amplio. Esta pantalla LCD está integrada ST7701S-G5 el controlador IC. Este a-Si TFT LCDMódulo AMOLEDVienen con interfaz SPI RGB, 300 brillo CD/m².
Si tiene requisitos especiales, como la interfaz de unidad IC, FPC, panel táctil, retroiluminación, etc, podemos proporcionarMódulo LCD personalizadoPara ti.
Como uno de los profesionalesChina LCD fabricantesNuestra fábrica realiza 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
La pantalla LCD de estilo de barra de 3,71 pulgadas es ampliamente utilizada en la industria, HMI, avión, tablero de vehículos, Smart HOM, etc.

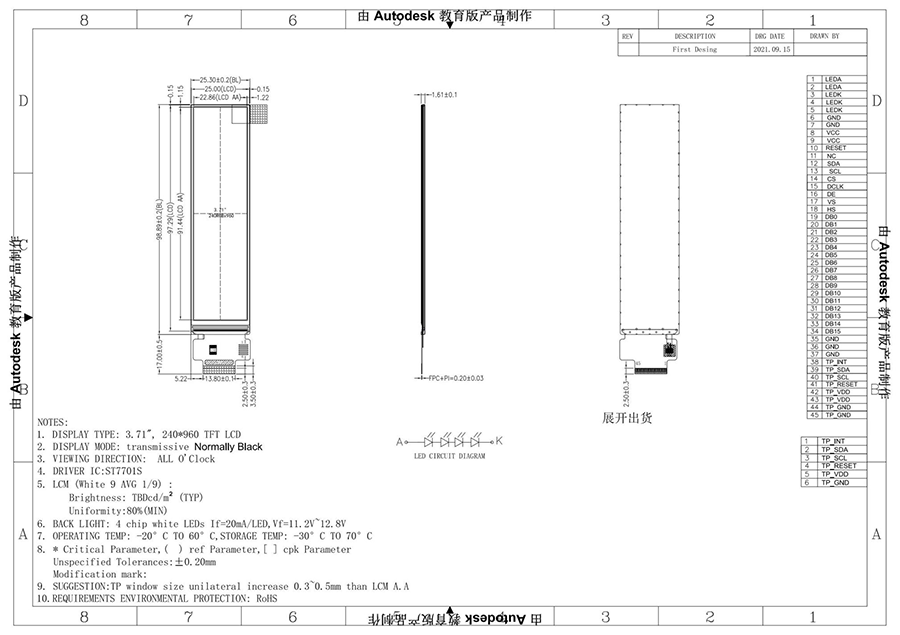

No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.71 | inch |
2 | Display Resolution | 240 (H) × RGB × 960 (V） | pixels |
3 | Pixel Pitch | 0.09525 (H) × 0.09525 (V） | Mm |
4 | LCM Outline Dimension (Without FPC） | 25.3 (W) × 98.89 (H) × 1.61 (T) | mm |
5 | LCD Outline Dimension | - | mm |
6 | LCD Active Area | 22.86 (W) × 91.44 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | - | - |
13 | LCD Contrast Ratio | - | - |
14 | FPC Version | Z37001-P45H V1 | - |
15 | Interface | 3SPI+16 bits RGB Interface | - |
16 | Operating Temperature | -20°C~ 60°C | - |
17 | Storage Temperature | -30°C~ 70°C | - |
18 | Backlight Arrangement | White LED 4 | - |
19 | Luminance | TBD | nit |
20 | Weight | - | kg |
Pin No. | Symbol | LCM Functional |
1~2 | LEDA | Power supply for backlight anode input terminal. |
3~5 | LEDK | Power supply for backlight cathode input terminal. |
6~7 | GND | Power Ground |
8~9 | VCC | Power supply: 2.6V ~ 3.3V |
10 | RESET | Reset signal input terminal. Active at 'L'. |
11 | NC | NC |
12 | SDA | Input/Output signal pin |
13 | SCL | Serial interface clock |
14 | CS | Chip select signal input pin |
15 | DCLK | Dot clock signal for RGB interface operation. |
16 | DE | Data enable signal for RGB interface operation. |
17 | VSYNC | Vertical (Frame) synchronizing input signal for RGB interface operation. |
18 | HSYNC | Horizontal (Line) synchronizing input signal for RGB interface |
19~34 | DB0~DB15 | RGB interface data bus. DB(0~4): B0~B4, DB(5~10): G0~G5, DB(11~15): R0~R4 |
35~37 | GND | Power Ground |
38 | CTP_INT3.3V | Touch panel interrupt output |
39 | CTP_SDA3.3V | Touch panel I2C data |
40 | CTP_SCL3.3V | Touch panel I2C clock |
41 | CTP_RST3.3V | Touch panel reset |
42~43 | CTP_VDD3.3V | Touch panel Power supply 2.8~3.3V |
44~45 | CTP_GND | Power Ground |
