Tamaño: 4 pulgadas
Resolución: 480*800
Interfaz: SPI RGB
Ángulo de visión: IPS
Brillo: 300 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

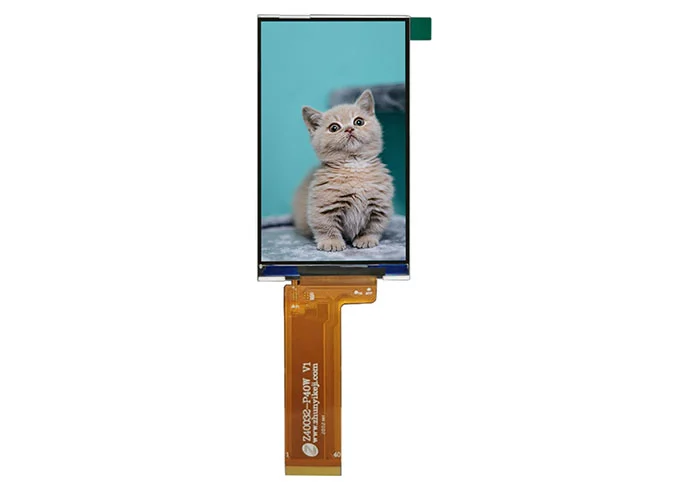

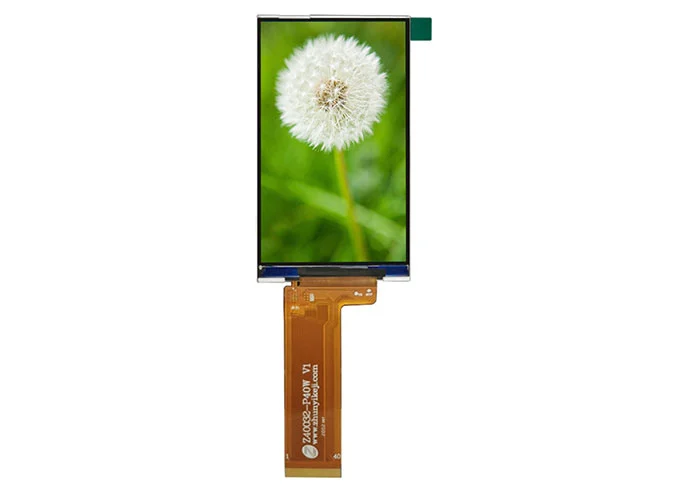

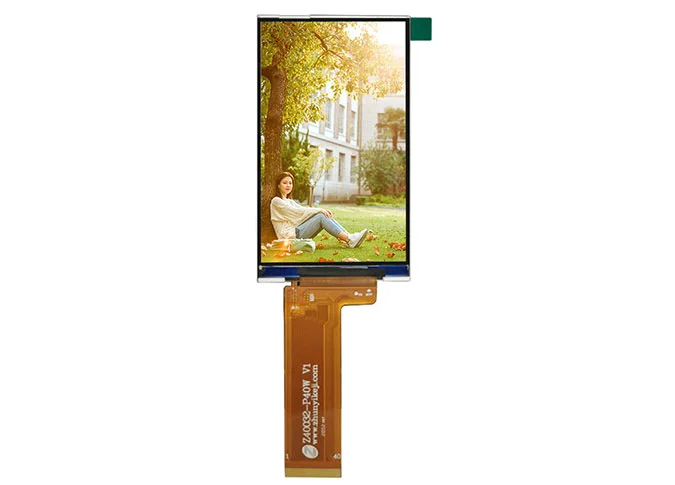

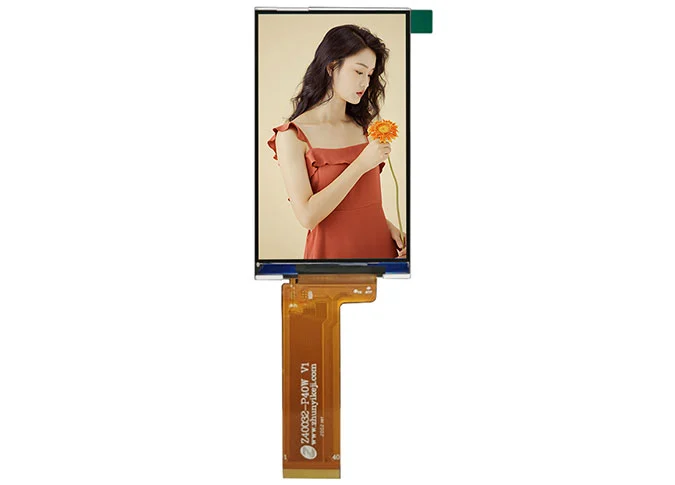

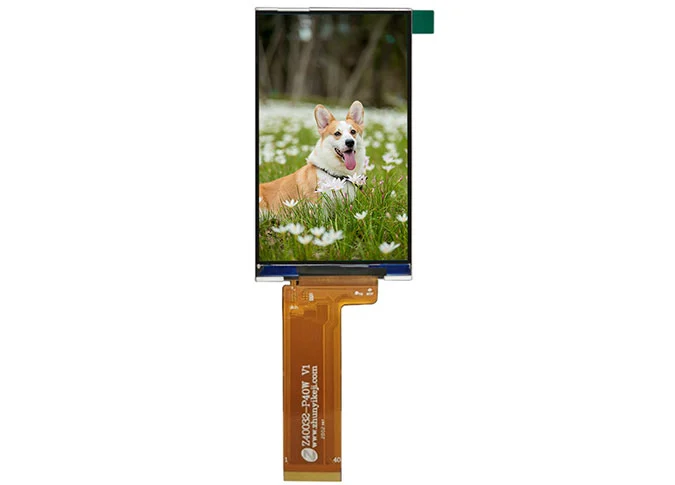

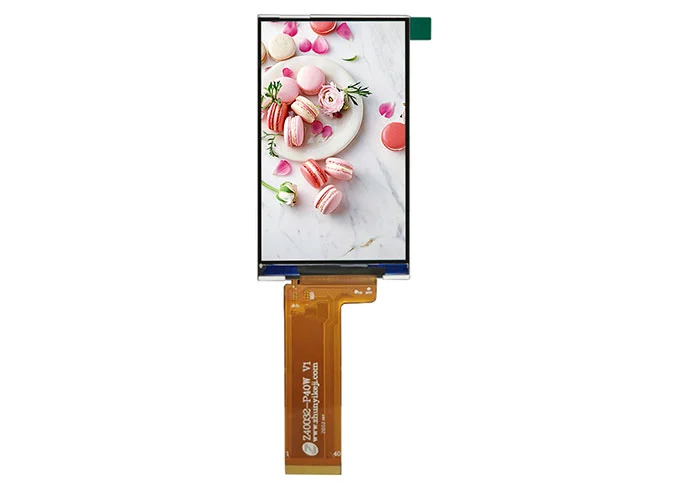

Z40032 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 480*800. La técnica IPS (conmutación en el plano) hace que este módulo LCD de 4 "tenga un ángulo de visión más amplio. EstoMódulo LCD TFT cuadradoEstá integrado ST7701S controlador IC. Este módulo a-Si TFT LCD viene con interfaz SPI RGB, brillo de 300 CD/m².
Si usted tiene requisitos especiales, como la unidad de interfaz IC, FPC, panel táctil, retroiluminación, etc, como unFabricante de LCD personalizado, También podemos personalizar para usted.
Como uno de losFabricantes de módulos TFT LCD, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
La pantalla LCD de 4 pulgadas es ampliamente utilizada en el timbre visual, E-monedero, POS, jugador del juego, instrumento cosmético, electrodoméstico, escáner QRcode, temperatura infrarroja, traductor, hogar inteligente, industria de mano, exterior, HMI, etc.
Artículo | Pantalla principal | Unidad |
Número de píxeles | 480 * RGB * 800 | Píxeles |

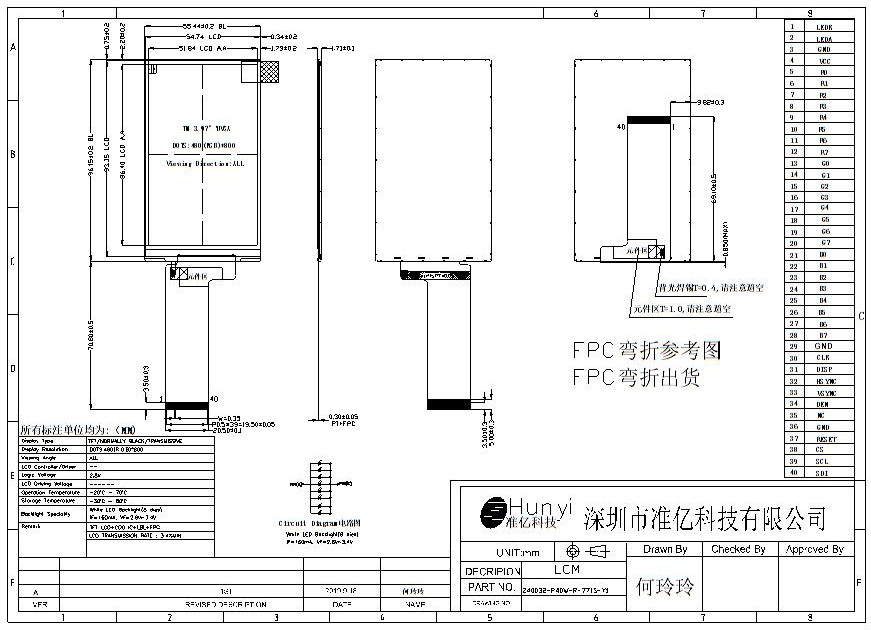

Dimensión del esquema LCM | 55,44 (W) * 96,15 (H) * 1,71 (T) | Mm |
Dimensión del esquema LCD | 54,74 (W) * 93,35 (H) * 0,4 (T) | Mm |
Área activa | 51,84*86,4 | Mm |
Paso de pixel | 108*108 | Um |
Modo de visualización | Negro normal | |
Disposición de píxeles | R.G.B. Raya vertical | |
Dirección de visualización | Libre | |
Configuración de color | RGB | |
Transmitancia LCD | Typ: 4.03%; Min: 3.4% | |
Relación de contraste LCD | Typ: 800; Min: 600 | |
Versión FPC | Z40032-P40W V1 | |
Interfaz | RGB + SPI | |
Temperatura de funcionamiento | -20 °C ~ 70 °C | |
Temperatura de almacenamiento | -30 °C ~ 80 °C | |
Disposición de retroiluminación | LED / 8 paralelo | |
Luminancia | - | |
Peso | - |
PIN NO. | PIN DEF. | FUNCIÓN DESC. |
1 | LED-K | SUMINISTRO DE ENERGÍA-PARA EL CATHODIO DE LUZ TRASERA |
2 | LED-A | SUMINISTRO DE ENERGÍA + ANODO DE LUZ TRASERA |
3 | GND | Terreno |
4 | VCI | SUMINISTRO DE ENERGÍA (3,3 V) |
5-12 | R0-R7 | Bus de datos |
13-20 | G0-G7 | Bus de datos |
21-28 | B0-B7 | Bus de datos |
29 | GND | Terreno |
30 | CLK | Señal de reloj de píxeles en RGB I/F |
31 | DISP | NC |
32 | HSINC | Sincronización horizontal. Señal en RGB I/F. |
33 | VSYNC | Sincronización vertical. Señal en RGB I/F. |
34 | DEN | Los datos habilitan la señal en el modo RGB I/F DE. |
35 | NC | NC |
36 | GND | Terreno |
37 | RESET | Restablecer PIN de señal (3,3 V) |
38 | CS | Chip Seleccione PIN de entrada. (Baja activa) |
39 | SCL | Una señal de reloj síncrono en SPI I/F |
40 | SDI | Señal de entrada serie en SPI I/F |
