Tamaño: 4 pulgadas
Resolución: 480*800
Interfaz: MIPI
Ángulo de visión: IPS
Brillo: 350 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

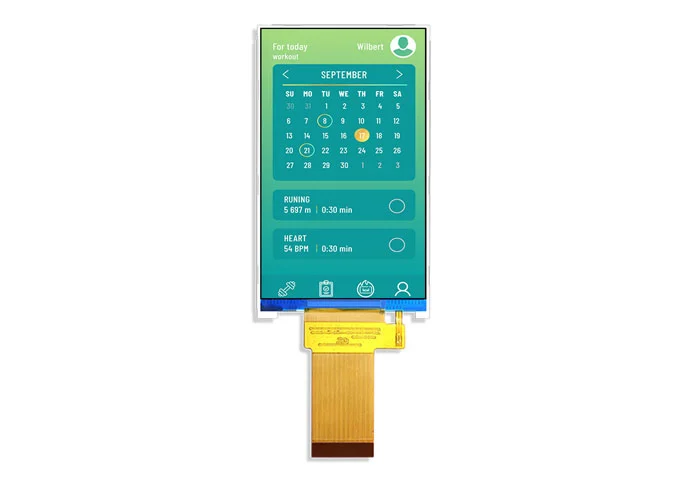

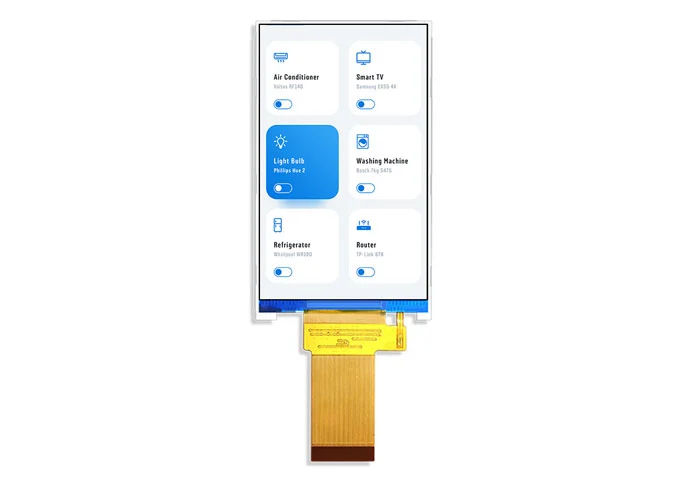

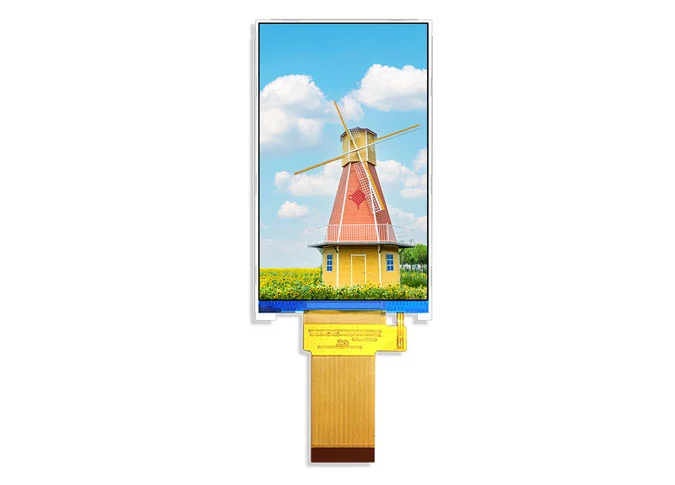

Z40032 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 480*800. La técnica IPS (conmutación en el plano) hace que este módulo LCD de 4 "tenga un ángulo de visión más amplio. EstoPantalla LCD cuadradaEstá integrado ST7701S controlador IC. Este módulo a-Si TFT LCD viene con interfaz MIPI, brillo de 350 CD/m².
Si usted tiene requisitos especiales, como la unidad de interfaz IC, FPC, panel táctil, retroiluminación, etc, como unFabricante personalizado de la pantalla LCD, También podemos personalizar para usted.
Como uno de losFábricas de pantalla táctil al por mayor, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
La pantalla LCD de 4 pulgadas es ampliamente utilizada en el timbre visual, E-monedero, POS, jugador del juego, instrumento cosmético, electrodoméstico, escáner QRcode, temperatura infrarroja, traductor, hogar inteligente, industria de mano, exterior, HMI, etc.
Item | Main Display | Unit |
Number of Pixels | 480 * RGB * 800 | Pixel |

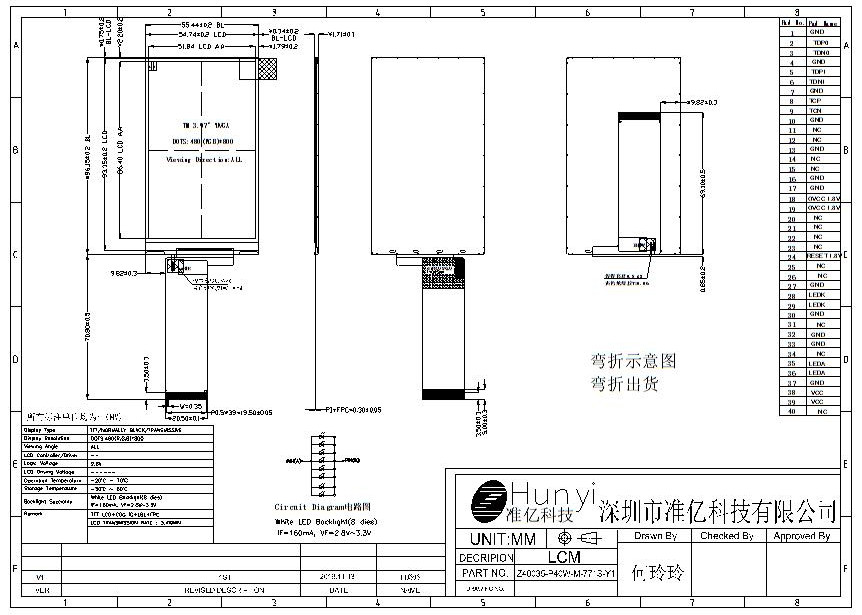

LCM Outline Dimension | 55.44 (W) * 96.15 (H) * 1.71 (T) | mm |
LCD Outline Dimension | 54.74 (W) * 93.35 (H) * 0.4 (T) | mm |
Active Area | 51.84 * 86.4 | mm |
Pixel Pitch | 108 *108 | um |
Display Mode | Normal Black | |
Pixel Arrangement | R.G.B. Vertical Stripe | |
Viewing Direction | Free | |
Color Configuration | RGB | |
LCD Transmittance | Typ: 4.03%; Min: 3.4% | |
LCD Contrast Ratio | Typ: 800; Min: 600 | |
FPC Version | Z40035-P40W-M V1 | |
Interface | MIPI | |
Operating Temperature | -20℃ ~ 70℃ | |
Storage Temperature | -30℃ ~ 80℃ | |
Backlight arrangement | LED / 8 parallel | |
Luminance | - | |
Weight | - |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | D0P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
3 | D0N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
4 | GND | Ground |
5 | D1P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
6 | D1N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
7 | GND | Ground |
8 | CLKP | MIPI-DSI CLOCK differential signal input pin |
9 | CLKN | MIPI-DSI CLOCK differential signal input pin |
10 | GND | Ground |
11 | NC | NC |
12 | NC | NC |
13 | GND | Ground |
14 | NC | NC |
15 | NC | NC |
16 | GND | Ground |
17 | GND | Ground |
18 | IOVCC | I/O POWER SUPPLY（1.8V） |
19 | IOVCC | I/O POWER SUPPLY（1.8V） |
20-23 | NC | NC |
24 | RES | Reset pin（1.8V） |
25 | NC | NC |
26 | NC | NC |
27 | GND | Ground |
28 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
29 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
30 | GND | Ground |
31 | NC | NC |
32 | GND | Ground |
33 | GND | Ground |
34 | NC | NC |
35 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
36 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
37 | GND | Ground |
38 | VCC | POWER SUPPLY（2.8V） |
39 | VCC | POWER SUPPLY（2.8V） |
40 | NC | NC |
