Panel LCD personalizado Z40050 de 4 pulgadas 720*720 MIPI interfaz estilo cuadrado ST7703 controlador

  • Tamaño: 4 pulgadas

  • Resolución: 720*720

  • Interfaz: MIPI

  • Controlador IC: ST7701S

  • Ángulo de visión: IPS

  • Brillo: 400 cd/m²

  • Panel táctil: Soporte CTP/RTP

  • Tipo de suministro: Fábrica/Fabricante

  • Certificación: ISO9001, IATF16949, ROHS, REACH

Solicitar una cotización
st7703
st7703
4 inch 720 720 lcd
4 inch square lcd panel
4 inch square lcd
4 inch custom lcd

Descripción general del panel LCD personalizado Z40040 de 4 pulgadas 720*720 controlador de interfaz MIPI estilo cuadrado ST7703

1

Z40040 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 720*720. La técnica IPS (conmutación en el plano) hace que este módulo LCD de 4 "tenga un ángulo de visión más amplio. Esta pantalla LCD está integrada en ST7701S controlador IC. Este a-Si TFT LCDMódulo AMOLEDVienen con interfaz MIPI, 350 brillo CD/m².

2

Si tiene requisitos especiales, como la interfaz de unidad IC, FPC, panel táctil, retroiluminación, etc, podemos proporcionarMódulo LCD personalizadoPara ti.

3

Como uno de los profesionalesChina LCD fabricantes, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.

4

La pantalla LCD de 4 pulgadas es ampliamente utilizada en el interruptor inteligente visual, E-monedero, POS, jugador del juego, instrumento cosmético, electrodoméstico, escáner QRcode, hogar inteligente, portátil de la industria, al aire libre, HMI, tablero de vehículos, etc.

Specifications of Z40050 4 Inch Custom LCD Panel 720*720 MIPI Interface Square Style ST7703 Controller


Item

Main Display

Unit

Number of Pixels

720 * RGB * 720

Pixel

LCM Outline Dimension

74.83 (W) * 78.98 (H) * 2.14 (T)

mm

LCD Outline Dimension

73.93 (W) * 78.03 (H) * 0.8 (T)

mm

Active Area

71.93* 71.93

mm

Pixel Pitch

0.0999 *0.0999

mm

Display Mode

Normally Black


Pixel Arrangement

RGB vertical stripe


Viewing Direction

Free


Color Configuration

RGB


LCD Transmittance

Typ: 4.8%; Min: 4.2%


LCD Contrast Ratio

Typ: 1000; Min: 800


FPC Version

Z40040-P40 V1


Interface

MIPI


Operating Temperature

-30℃ ~ 80℃


Storage Temperature

-30℃ ~ 85℃


Backlight arrangement

LED /2 series 5 parallel


Luminance

-


Luminance Uniformity

-


Color chromaticity

-



LCM-Pin Assignments of Z40050 4 Inch Custom LCD Panel 720*720 MIPI Interface Square Style ST7703 Controller


PIN NO.

PIN DEF.

FUNCTION DESC.

1

GND

Ground

2

D0P

MIPI-DSI Data differential signal input pins. (Data lane 0)

3

D0N

MIPI-DSI Data differential signal input pins. (Data lane 0)

4

GND

Ground

5

D1P

MIPI-DSI Data differential signal input pins. (Data lane 1)

6

D1N

MIPI-DSI Data differential signal input pins. (Data lane 1)

7

GND

Ground

8

CLKP

MIPI-DSI CLOCK differential signal input pin

9

CLKN

MIPI-DSI CLOCK differential signal input pin

10

GND

Ground

11

D2P

MIPI-DSI Data differential signal input pins. (Data lane 2)

12

D2N

MIPI-DSI Data differential signal input pins. (Data lane 2)

13

GND

Ground

14

NC

NC

15

NC

NC

16

GND

Ground

17

GND

Ground

18

IOVCC

I/O POWER SUPPLY (1.8V）

19

IOVCC

I/O POWER SUPPLY (1.8V）

20

ID0

LCM ID

21

ID1

LCM ID

22

NC

NC

23

NC

NC

24

RES

Reset pin (1.8V）

25

NC

NC

26

NC

NC

27

GND

Ground

28-29

LEDK

POWER SUPPLY- FOR BACKLIGHT CATHODE

30

GND

Ground

31

NC

NC

32

GND

Ground

33

GND

Ground

34

NC

NC

35-36

LEDA

POWER SUPPLY+ FOR BACKLIGHT

37

GND

Ground

38

VCC

POWER SUPPLY (3.3V）

39

VCC

POWER SUPPLY (3.3V）

40

NC

NC


Popular Topics You May Be Interested in:


Productos
Contáctenos

La tecnología Zhunyi presta atención a la calidad y el servicio. Bienvenido a visitarnos y unirse para un futuro próspero.

Información de contacto
Envíenos un correo electrónico
sales@zhunyikeji.com
Llámanos
+86-0755-2790-3035
Dirección
2nd, 3rd and 8th Floor, Dongshan plant, Huafeng First Science Park, Sanwei, Bao'an District, Shenzhen, China
Solicitar una cotización

RELATED Pantalla LCD IPS TFT

Z43021 4,3 pulgadas TFT LCD módulo 480*272 ST7283 controlador 40PIN RGB interfaz Z43021 4,3 pulgadas TFT LCD módulo 480*272 ST7283 controlador 40PIN RGB interfaz

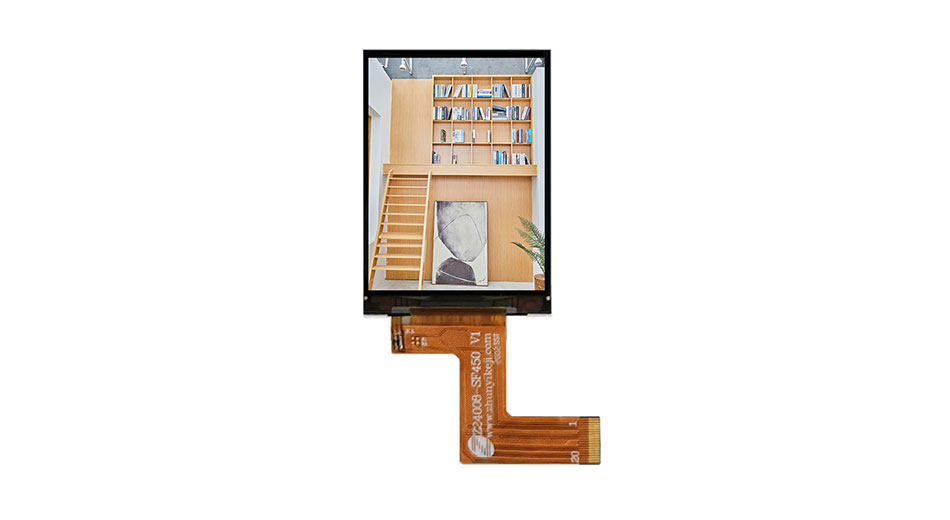

Z24008 2,4 pulgadas IPS pantalla LCD 240*320 interfaz MIPI Z24008 2,4 pulgadas IPS pantalla LCD 240*320 interfaz MIPI
