Tamaño: 4 pulgadas
Resolución: 480*800
Área activa: 51,84*86,40mm
Interfaz: MIPI
Ángulo de visión: IPS
Brillo: 320 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

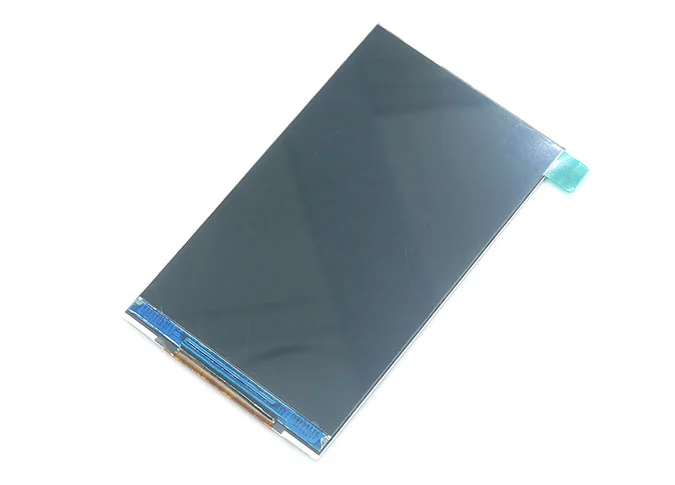

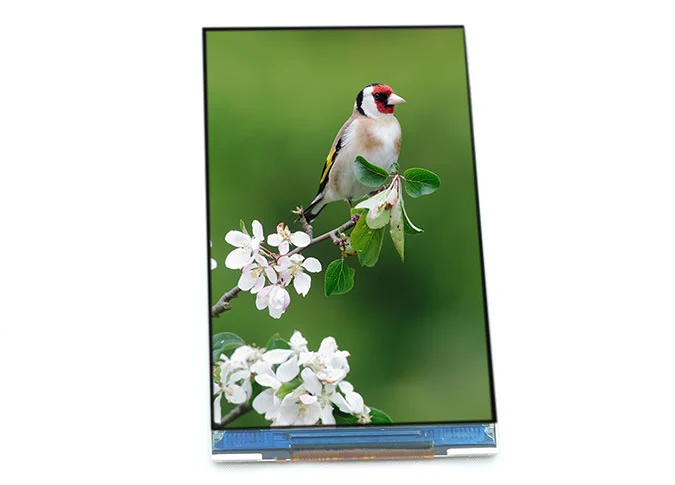

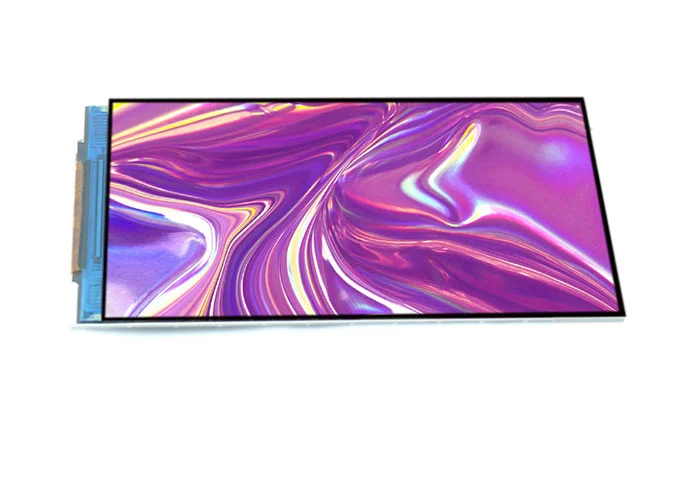

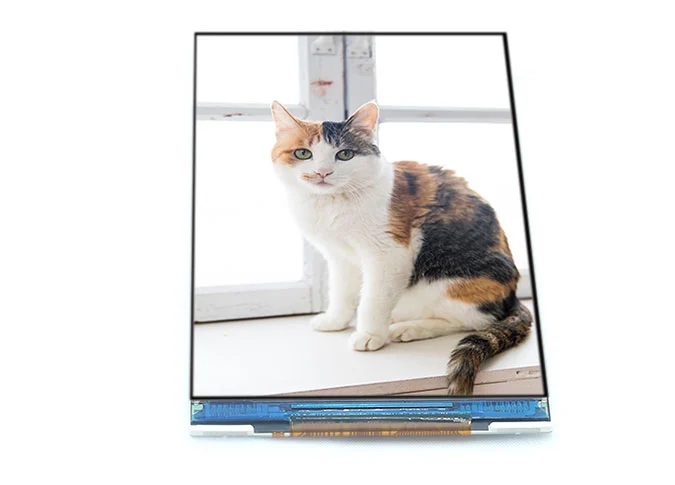

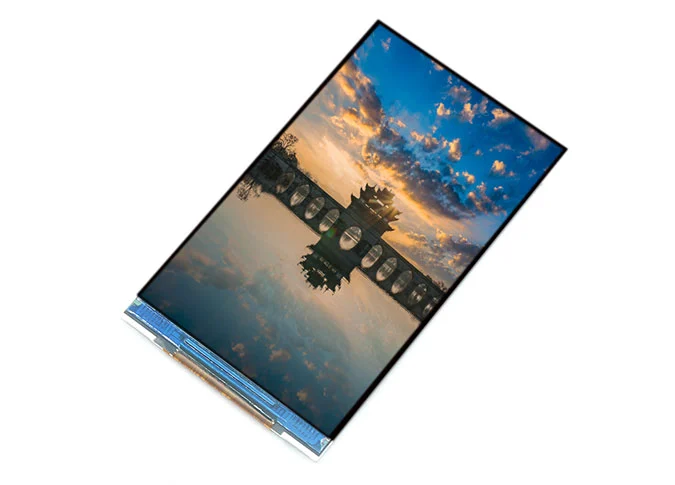

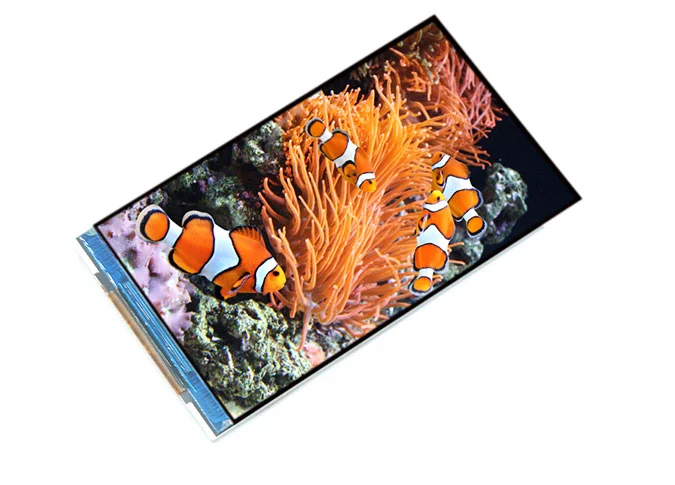

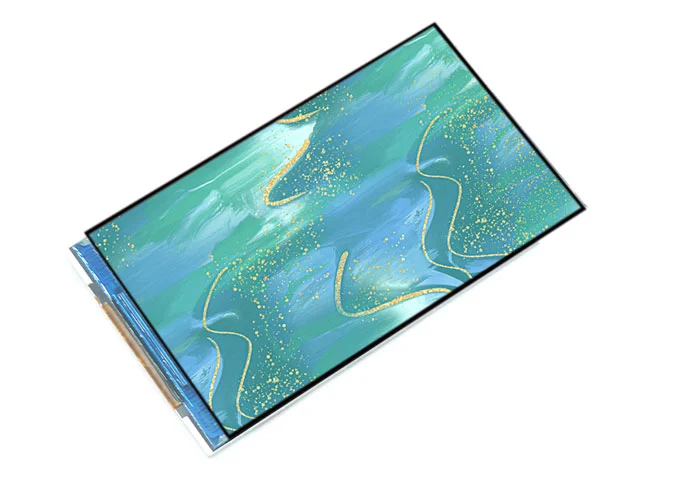

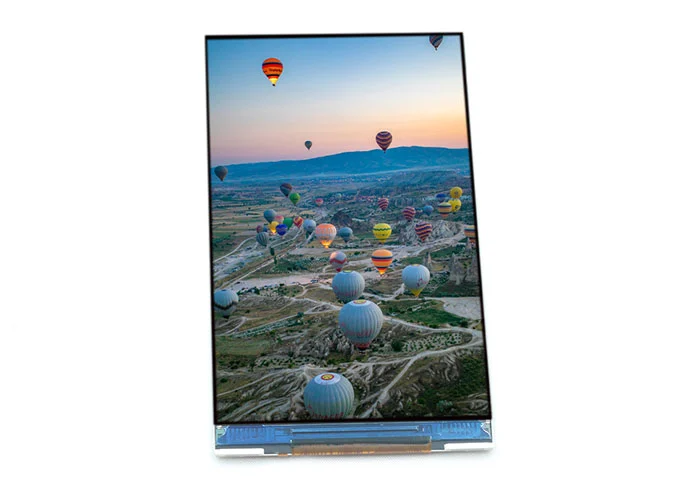

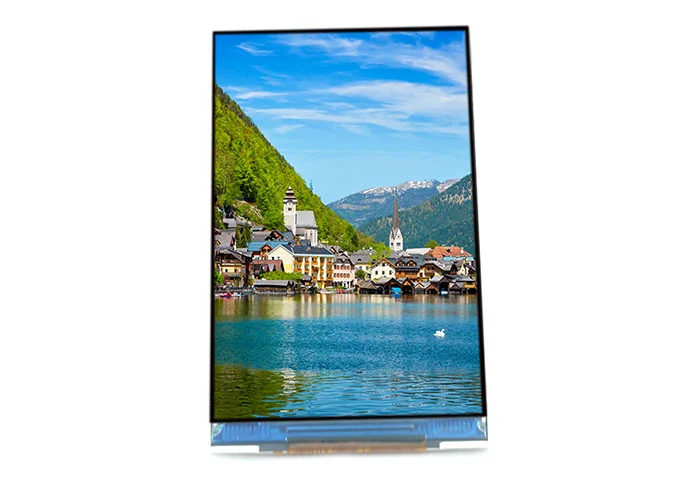

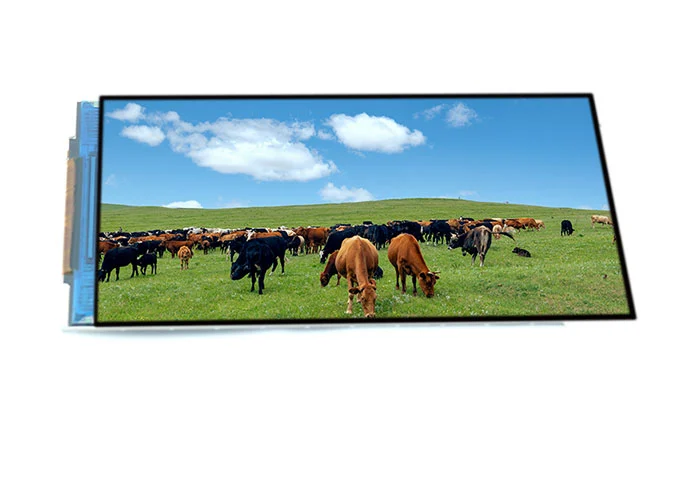

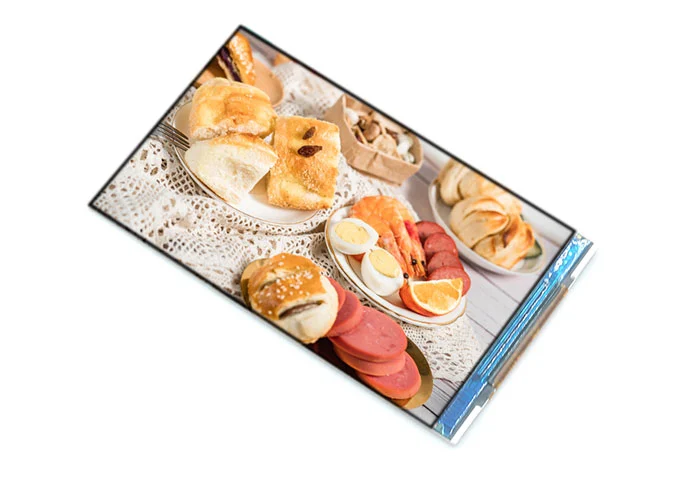

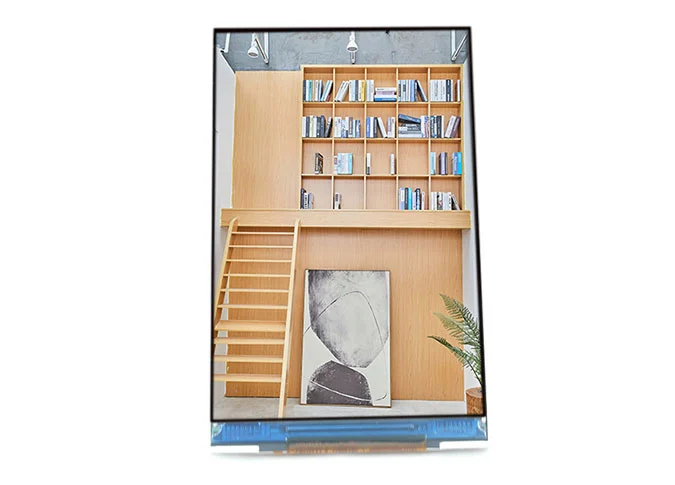

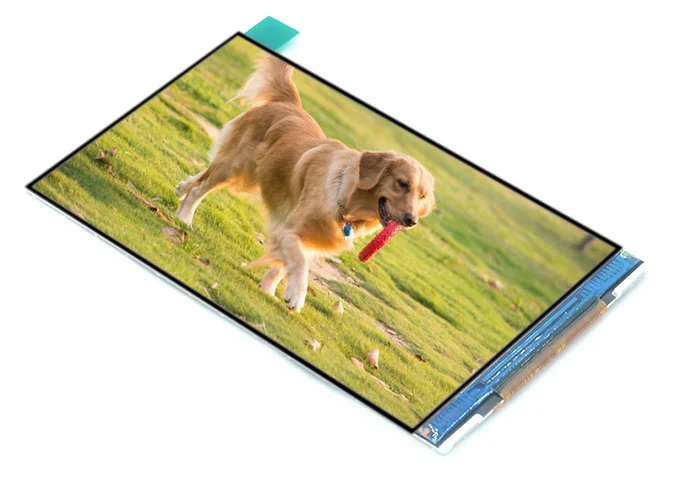

Z40045 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 480*800. La técnica IPS (conmutación en el plano) hace que este módulo LCD de 4 "tenga un ángulo de visión más amplio. Esta pantalla LCD está integrada en ST7701S controlador IC. Este a-Si TFT LCDMódulo AMOLEDVienen con interfaz MIPI, 320 brillo CD/m².
Si tiene requisitos especiales, como la interfaz de unidad IC, FPC, panel táctil, retroiluminación, etc, podemos proporcionarMódulo LCD personalizadoPara ti.
Como uno de los profesionalesChina LCD fabricantes, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
La pantalla LCD de 4 pulgadas es ampliamente utilizada en el timbre visual, E-monedero, POS, jugador del juego, instrumento cosmético, electrodoméstico, escáner QRcode, temperatura infrarroja, traductor, hogar inteligente, industria de mano, exterior, HMI, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 800 (V） | pixels |
3 | Pixel Pitch | 108 (H) × 108 (V） | um |

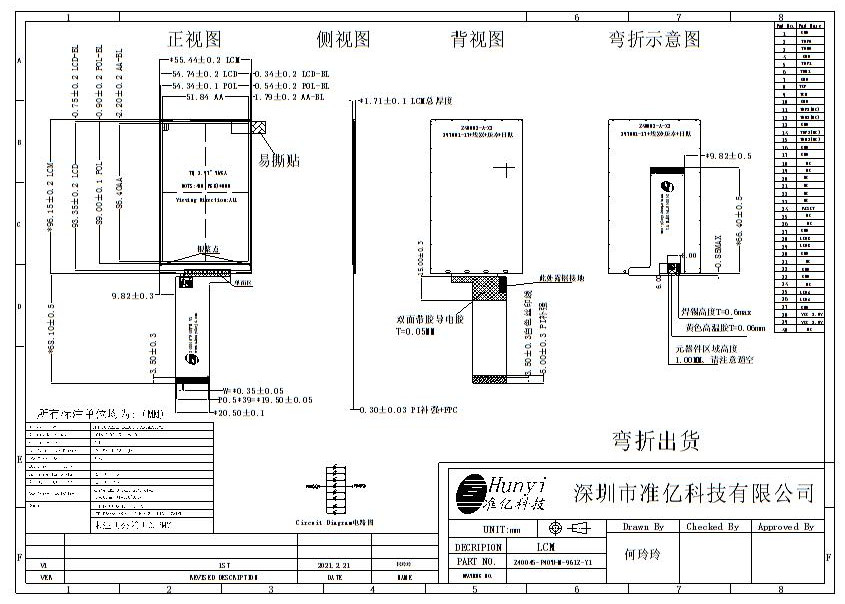

4 | LCM Outline Dimension (Without FPC） | 55.44 (W) × 96.15 (H) ×1.71 (T) | mm |
5 | LCD Outline Dimension | 54.74 (W) × 9335 (H) × 0.4 (T) | mm |
6 | LCD Active Area | 51.84 (W) × 86.40 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9161Z-JN | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.03% Min: 3.4% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 600 | - |

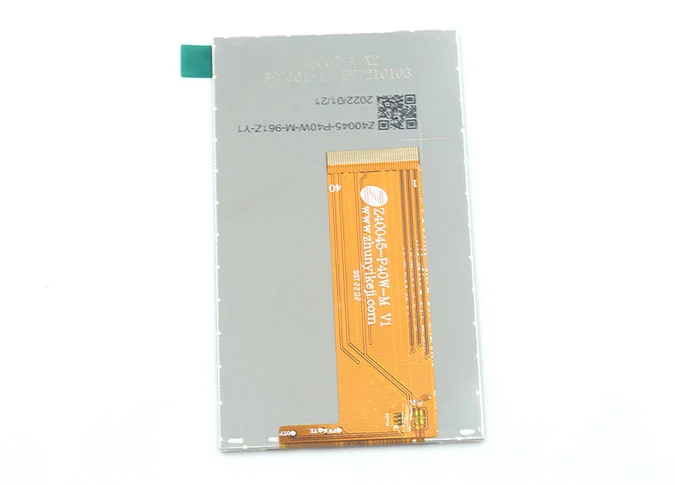

14 | FPC Version | Z40045-P40W-M V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/1 Series 8 Parallel (8 lights in total) | - |
19 | Luminance | 320 | nit |
20 | Weight | 0.018 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | TDP0 | Positive MIPI differential data input |
3 | TDN0 | Negative MIPI differential data input |
4 | GND | Ground |
5 | TDP1 | Positive MIPI differential data input |
6 | TDN1 | Negative MIPI differential data input |
7 | GND | Ground |
8 | TCP | Positive MIPI differential CLOCK input |
9 | TCN | Negative MIPI differential CLOCK input |
10 | GND | Ground |
11 | TDP2(NC) | Positive MIPI differential data input (No Connection) |
12 | TDN2(NC) | Negative MIPI differential data input (No Connection) |
13 | GND | Ground |
14 | TDP3(NC) | Positive MIPI differential data input (No Connection) |
15 | TDN3(NC) | Negative MIPI differential data input (No Connection) |
16-17 | GND | Ground |
18-23 | NC | No Connection |
24 | RESET | LCM RESET PIN |
25-26 | NC | No Connection |
27 | GND | Ground |
28-29 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
30 | GND | Ground |
31 | NC | No Connection |
32-33 | GND | Ground |
34 | NC | No Connection |
35-36 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
37 | GND | Ground |
38-39 | VCC | POWER SUPPLY (2.8V） |
40 | NC | No Connection |
La tecnología Zhunyi presta atención a la calidad y el servicio. Bienvenido a visitarnos y unirse para un futuro próspero.
