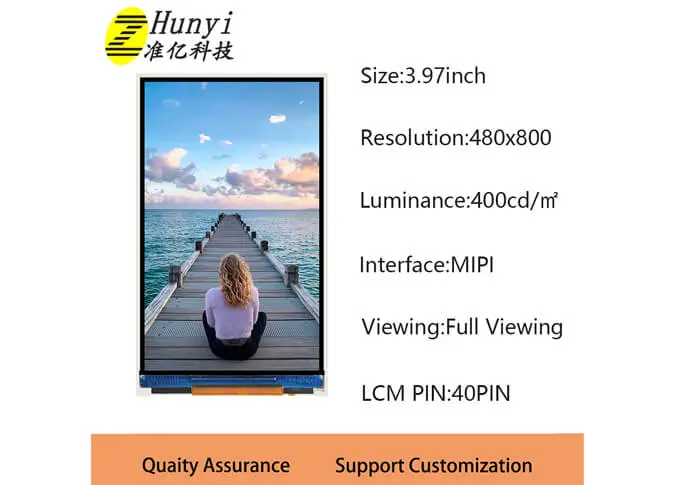

Tamaño: 4 pulgadas
Resolución: 480*800
Área activa: 51,84*86,40mm
Interfaz: MIPI
Ángulo de visión: IPS
Brillo: 400 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

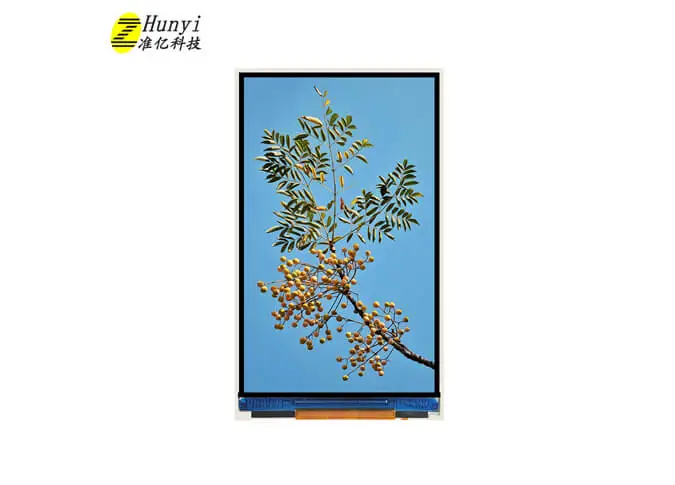

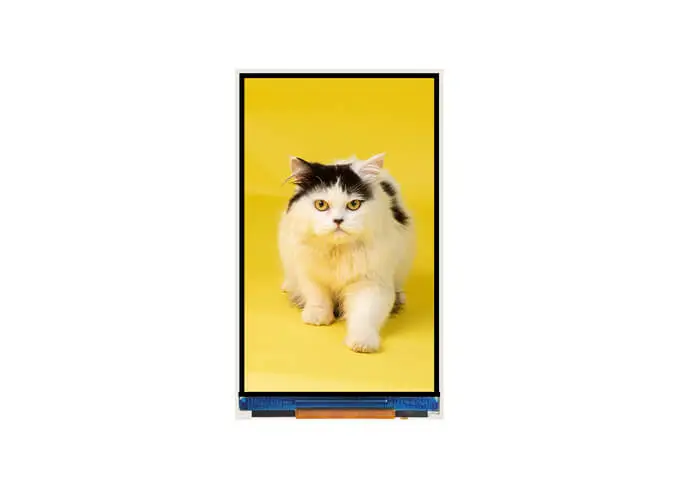

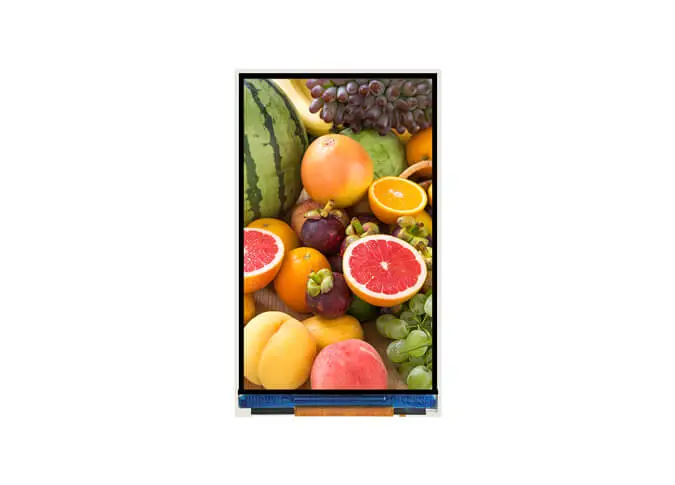

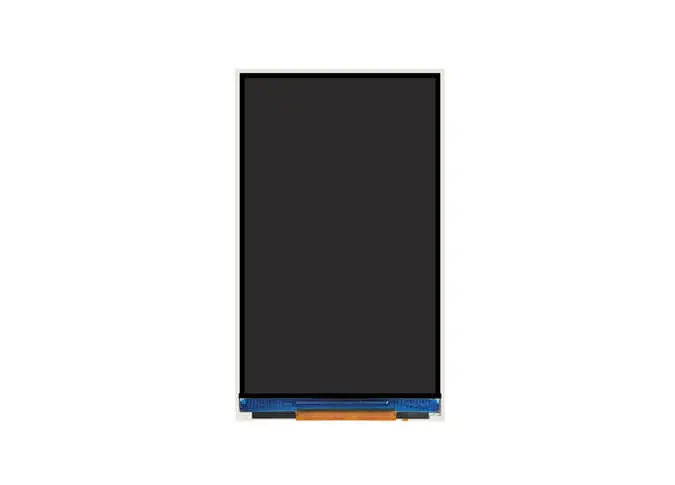

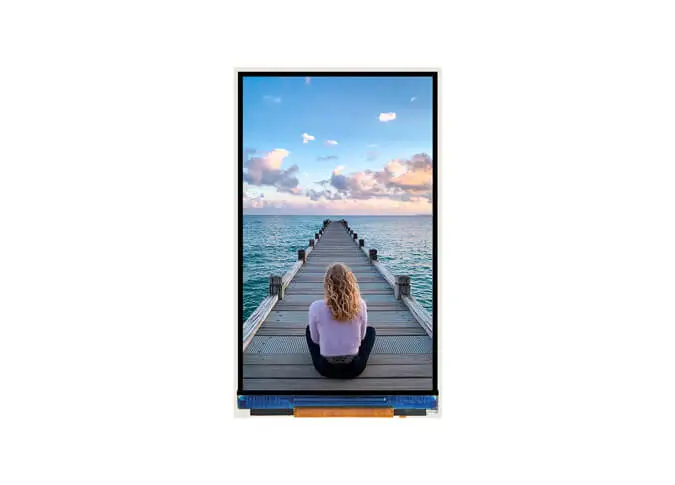

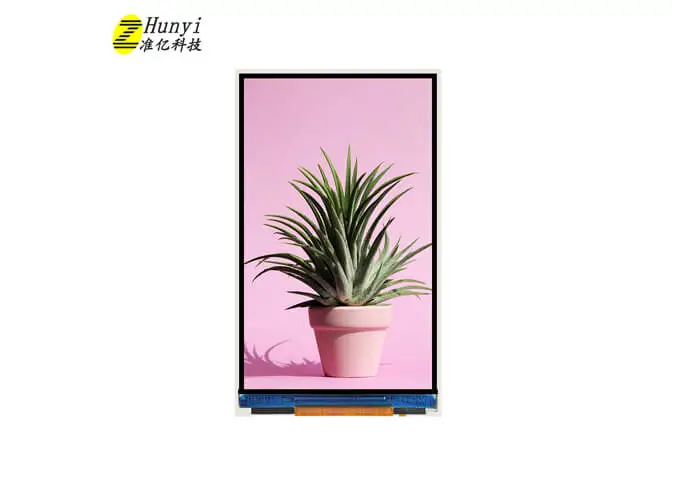

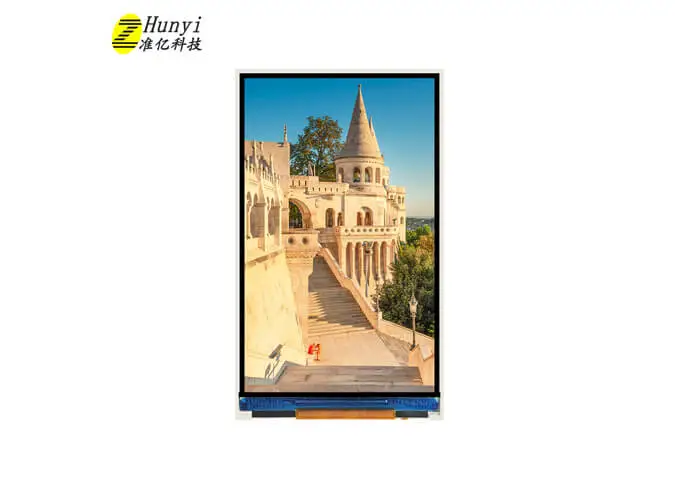

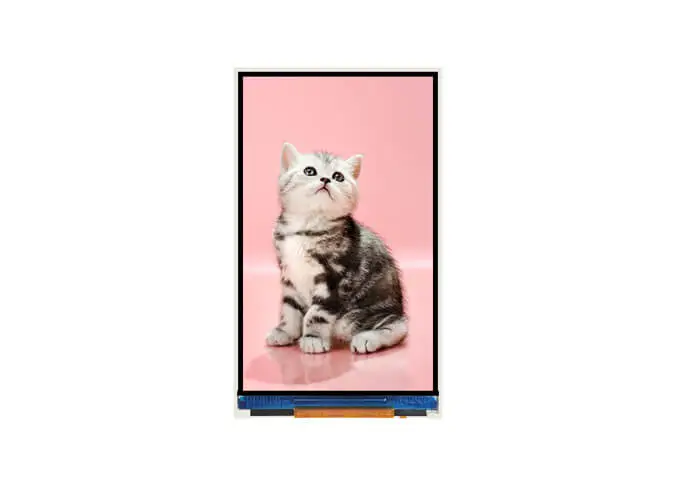

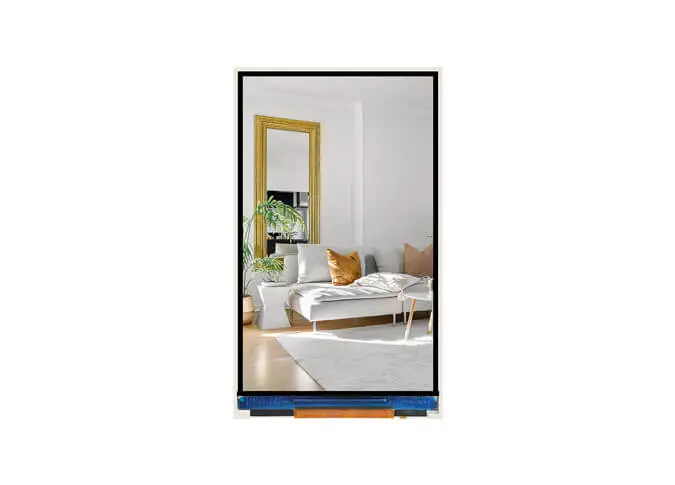

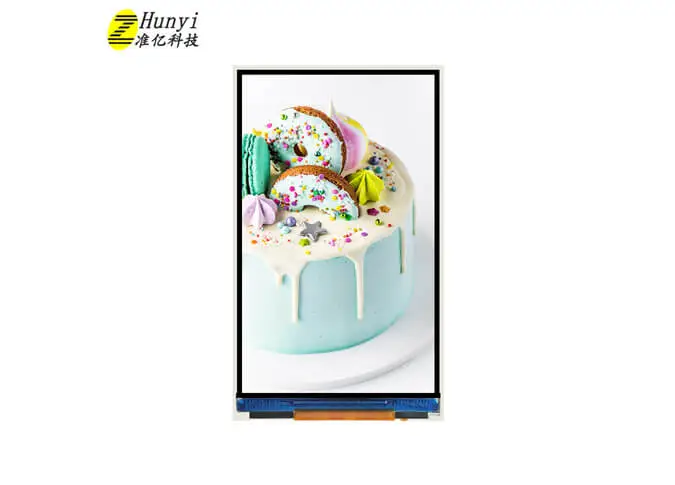

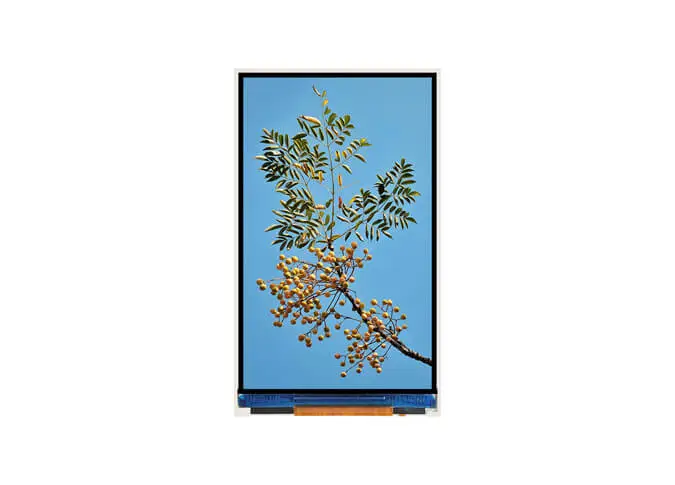

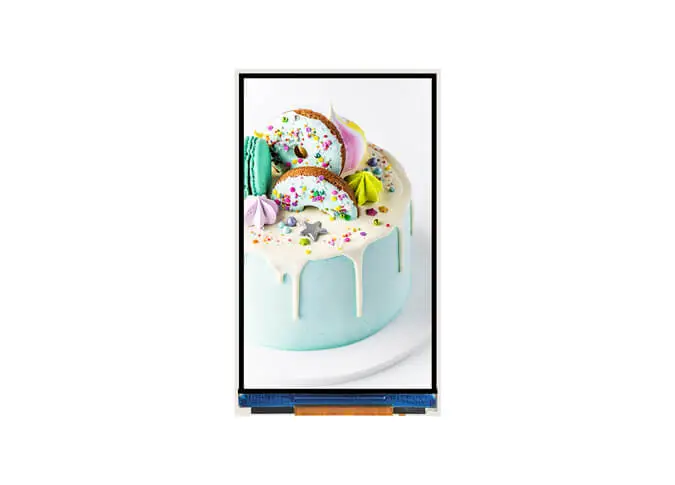

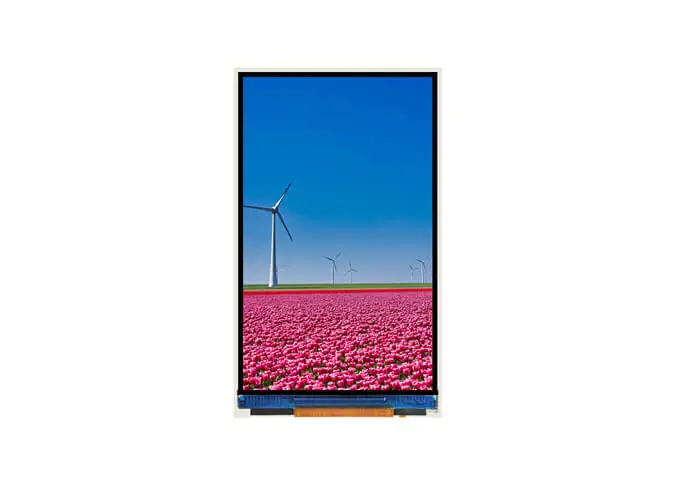

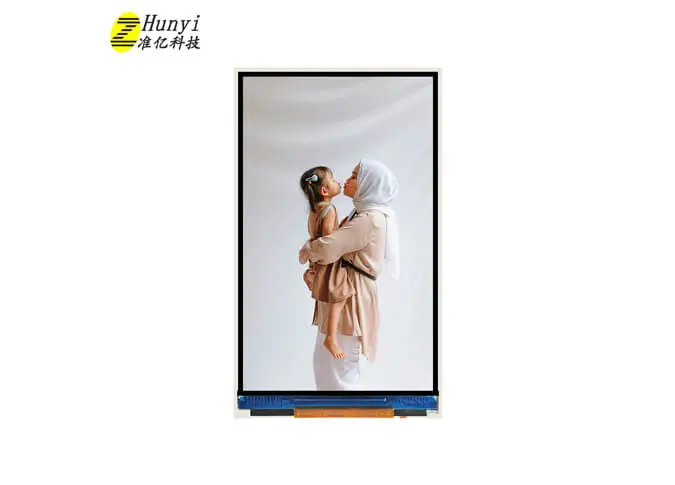

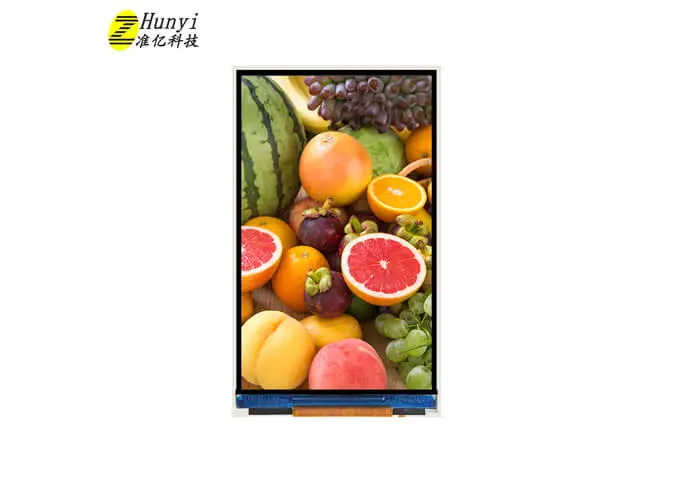

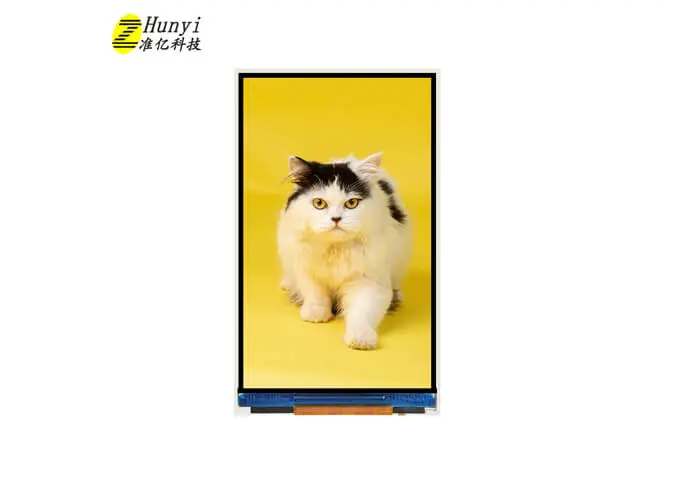

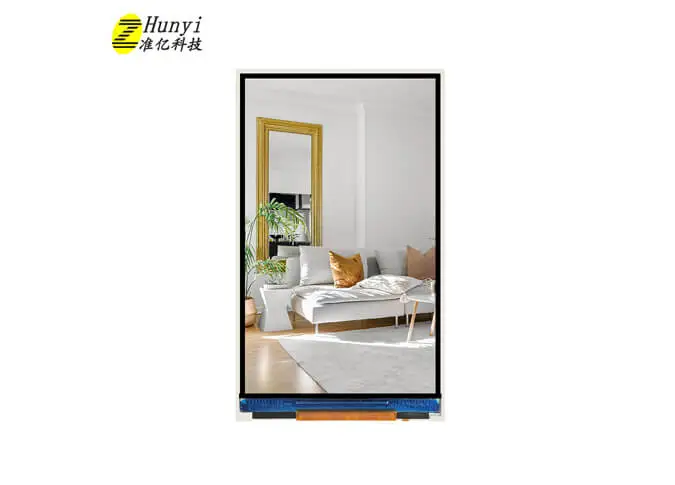

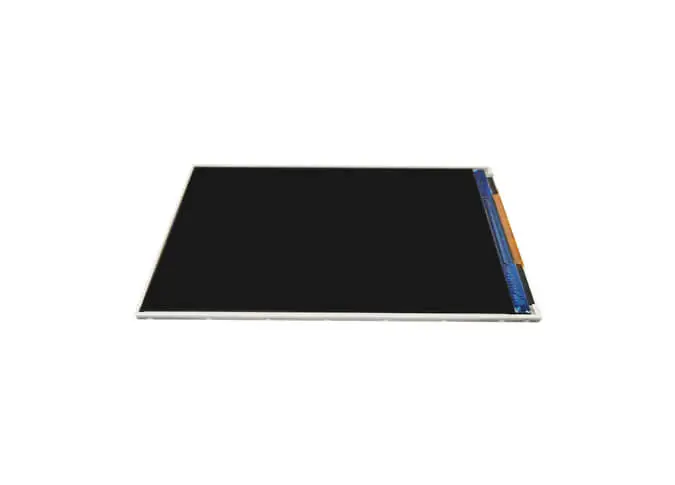

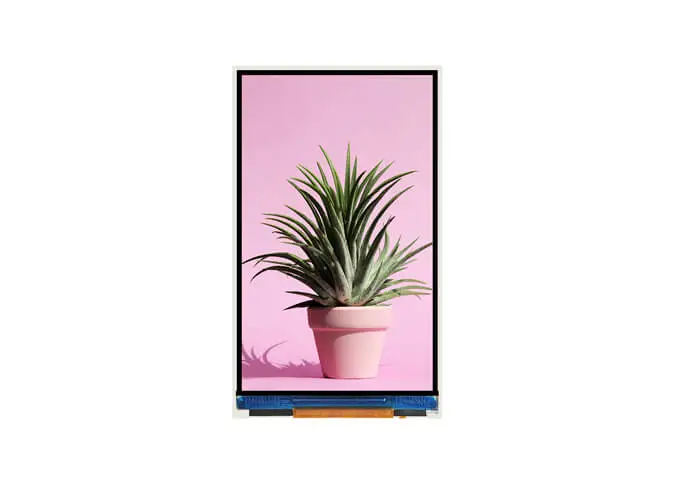

Z40046 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 480*800. La técnica IPS (conmutación en el plano) hace que este módulo LCD de 4 "tenga un ángulo de visión más amplio. EstoPantalla LCD cuadradaEs El controlador de JD9161Z-JN integrado IC. Este módulo a-Si TFT LCD viene con interfaz MIPI, brillo de 400 cd/m².
Si usted tiene requisitos especiales, como la unidad de interfaz IC, FPC, panel táctil, retroiluminación, etc, como unFabricante personalizado de la pantalla LCD, También podemos personalizar para usted.
Como uno de losFábricas de pantalla táctil al por mayor, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
La pantalla LCD de 4 pulgadas es ampliamente utilizada en el timbre visual, E-monedero, POS, jugador del juego, instrumento cosmético, electrodoméstico, escáner QRcode, temperatura infrarroja, traductor, hogar inteligente, industria de mano, exterior, HMI, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.97 | inch |
2 | Display Resolution | 480 (H) × RGB × 800 (V） | pixels |
3 | Pixel Pitch | 108 (H) × 108 (V） | um |

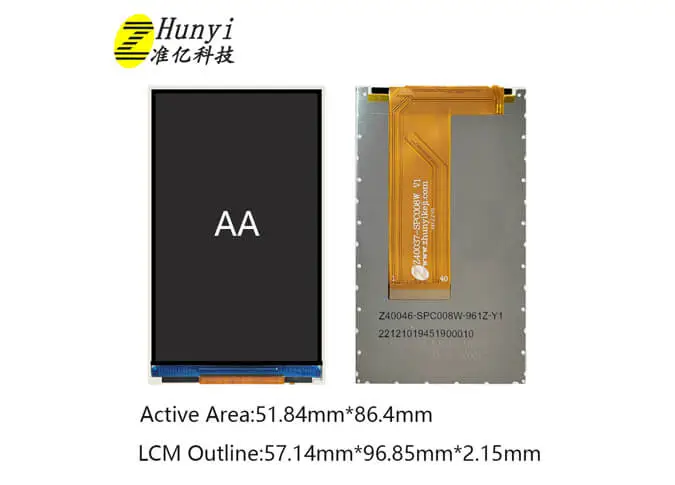

4 | LCM Outline Dimension (Without FPC） | 57.14 (W) × 96.85 (H) ×2.15 (T) | mm |
5 | LCD Outline Dimension | 54.74 (W) × 93.35 (H) × 0.4 (T) | mm |
6 | LCD Active Area | 51.84 (W) × 86.40 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9161Z-JN | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.03% Min: 3.4% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 600 | - |

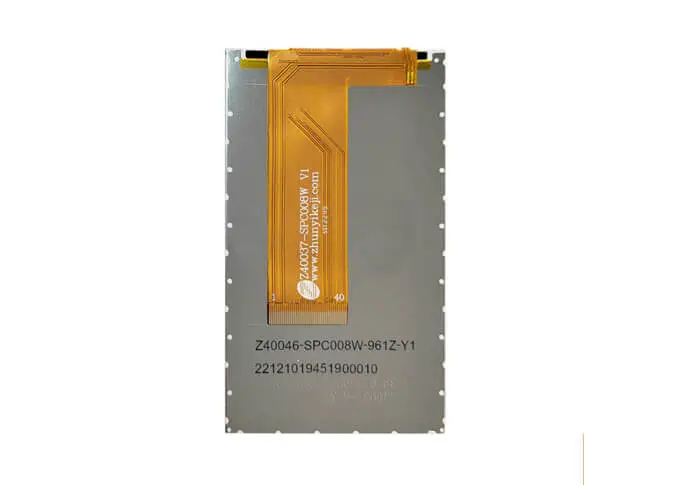

14 | FPC Version | Z40037-SPC008W V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/4 Series 2 Parallel (8 lights in total) | - |
19 | Luminance | 400 | nit |
20 | Weight | 0.019 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-3 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
4-7 | NC | No Connection |
8-10 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
11 | GND | Ground |
12 | NC | No Connection |
13 | GND | Ground |
14-15 | NC | No Connection |
16 | GND | Ground |
17 | DSI_D1P | Positive MIPI differential data input |
18 | DSI_D1N | Negative MIPI differential data input |
19 | GND | Ground |
20 | DSI_CLKP | Positive MIPI differential CLOCK input |
21 | DSI_CLKN | Negative MIPI differential CLOCK input |
22 | GND | Ground |
23 | DSI_D0P | Positive MIPI differential data input |
24 | DSI_D0N | Negative MIPI differential data input |
25 | GND | Ground |
26-27 | NC | No Connection |
28 | GND | Ground |
29 | LCDID1 | LCM ID PIN |
30 | LCD_RST | LCM RESET PIN (1.8V) |
31 | LCDID2 | LCM ID PIN |
32 | IOVDD | I/O POWER SUPPLY (1.8V） |
33-34 | LCD_VCC | POWER SUPPLY (2.8V) |
35 | GND | Ground |
36 | NC | No Connection |
37 | GND | Ground |
38 | NC | No Connection |
39 | LCDID3 | LCM ID PIN |
40 | NC | No Connection |
