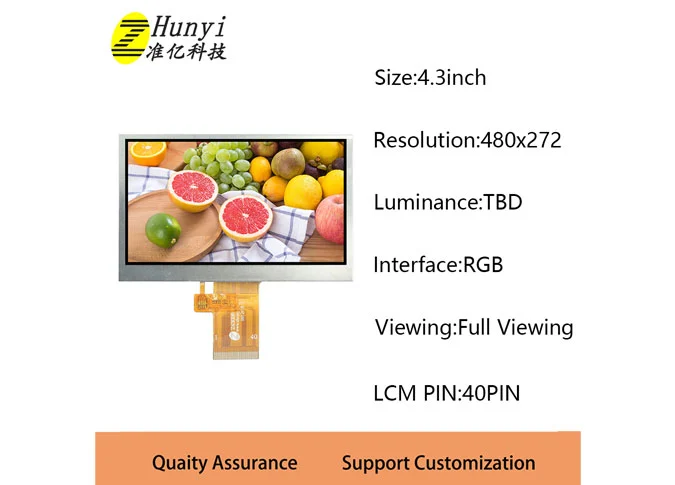

Tamaño: 4,3 pulgadas
Resolución: 480*272
Interfaz LCD: RGB
Interfaz táctil: IIC
Panel táctil: capacitivo
Controlador IC: SC7283
Controlador táctil: GT911
Ángulo de visión: IPS
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

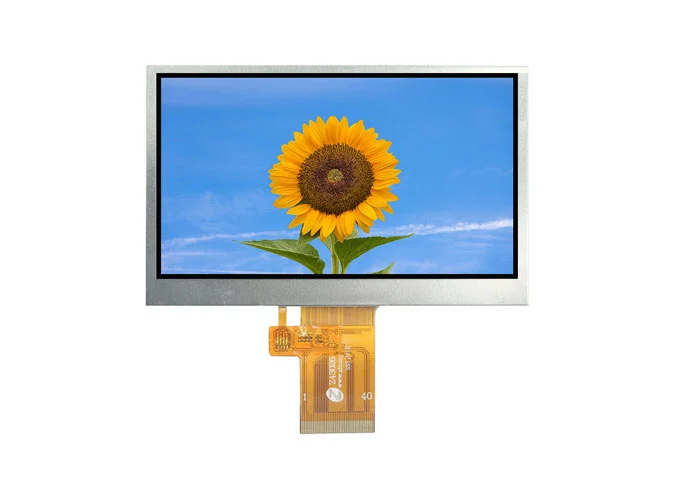

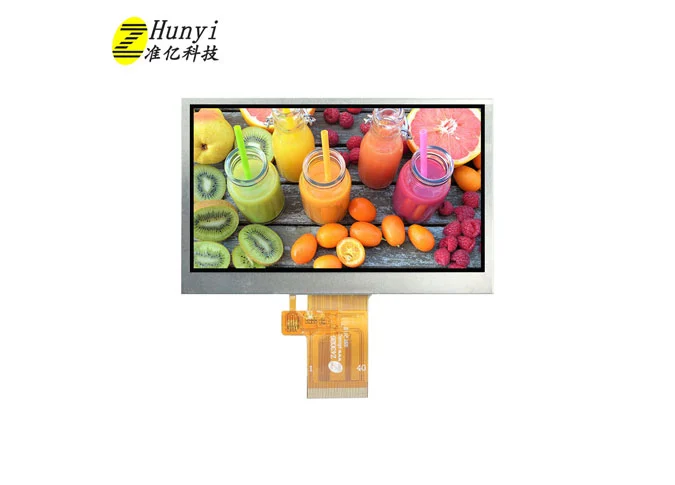

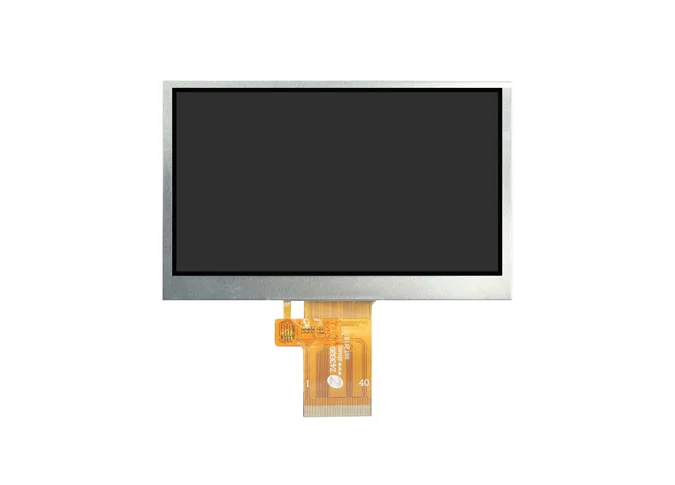

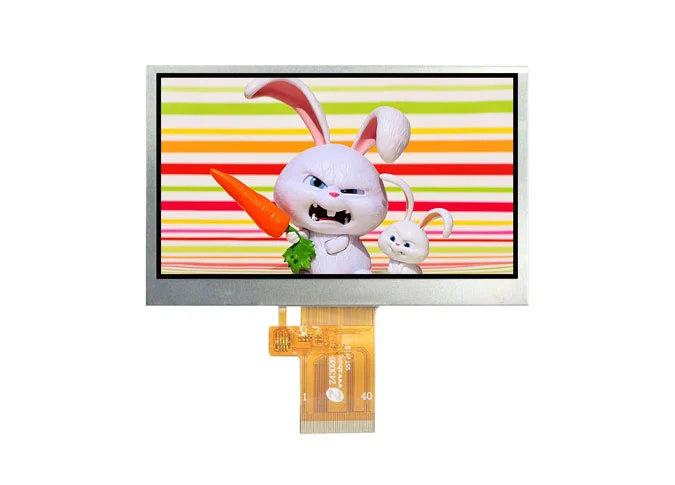

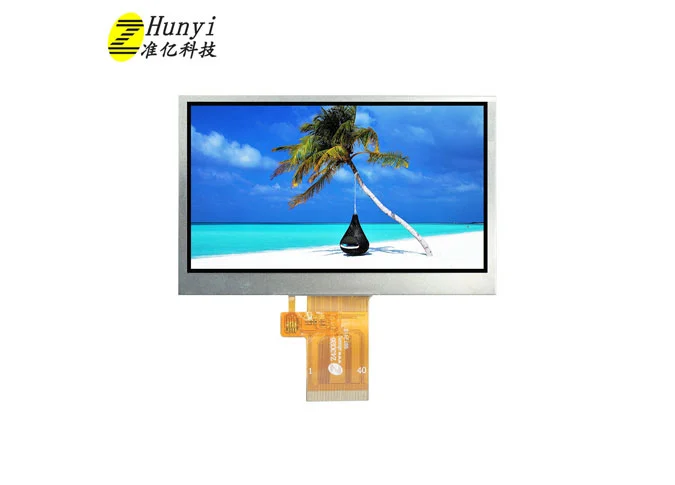

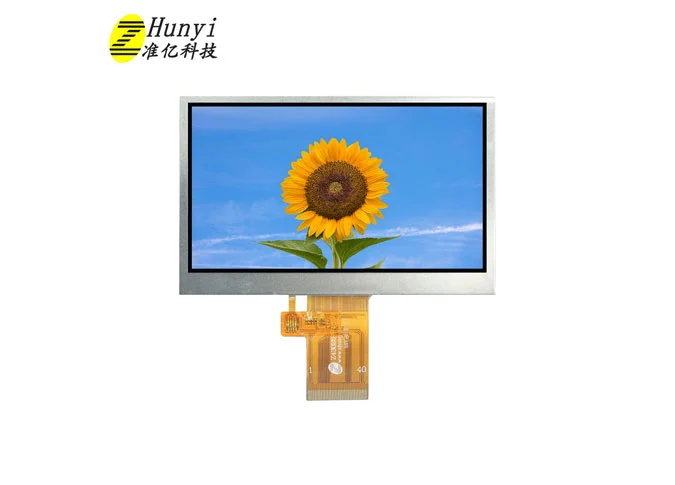

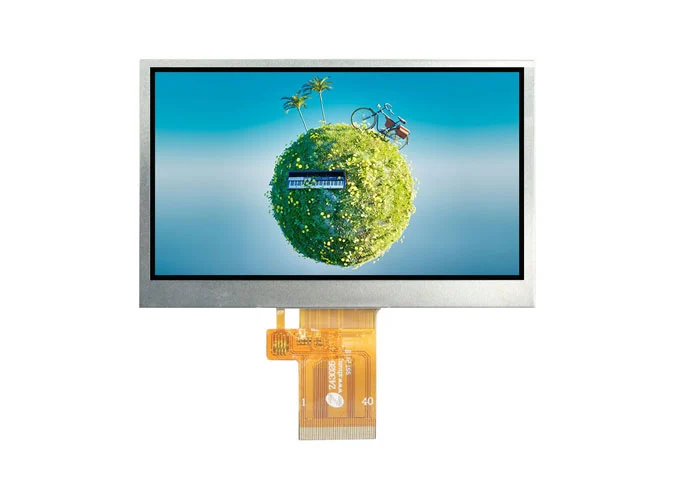

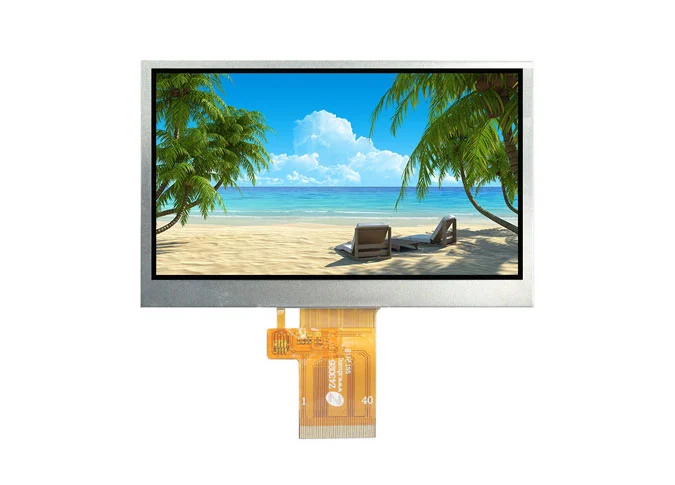

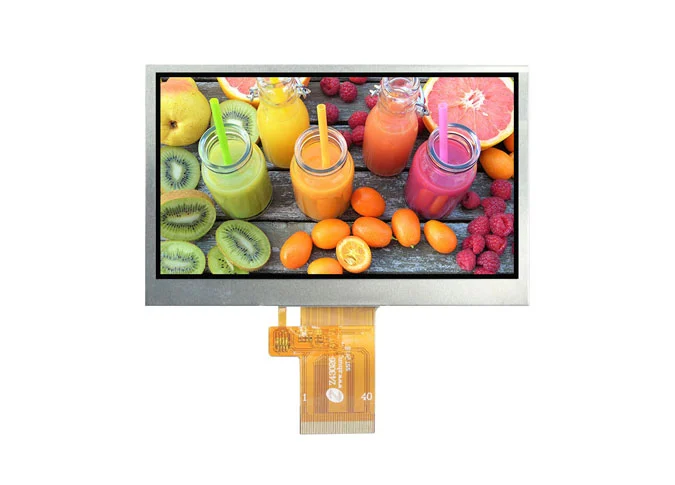

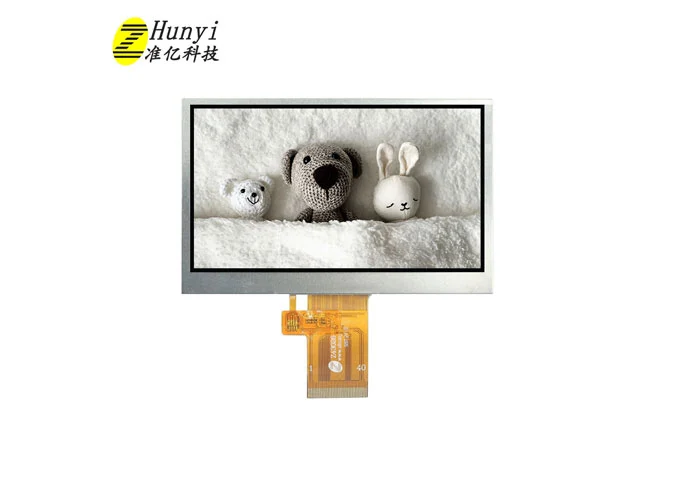

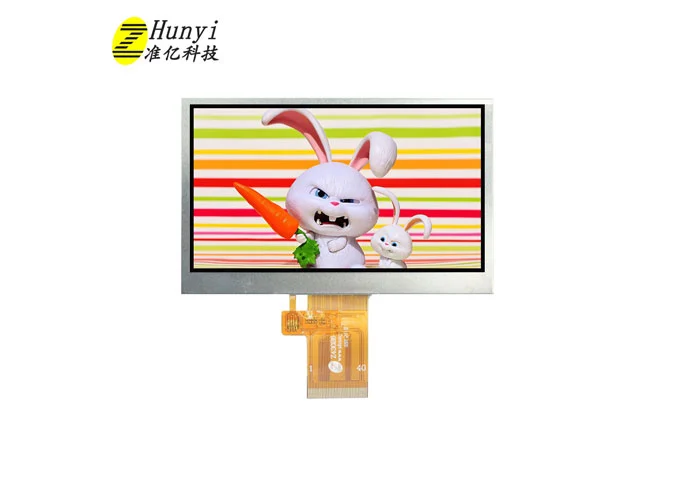

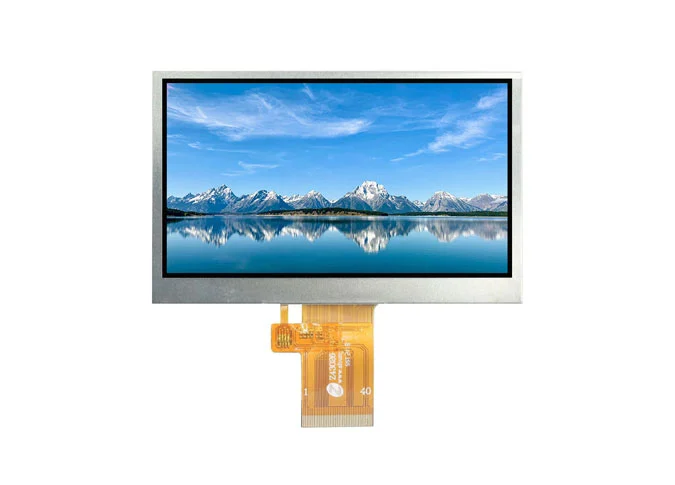

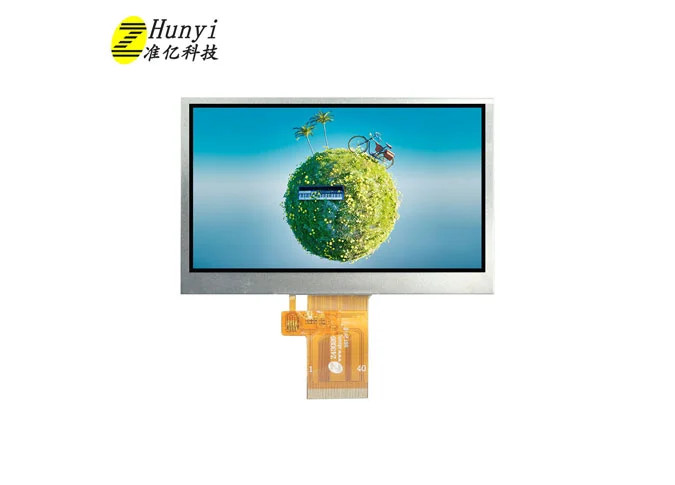

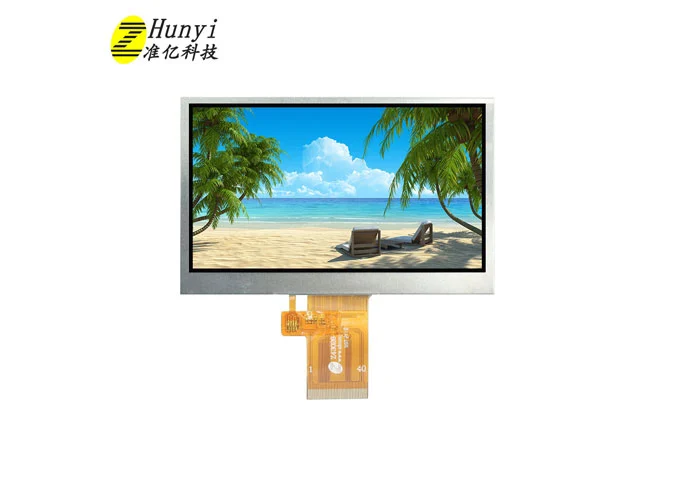

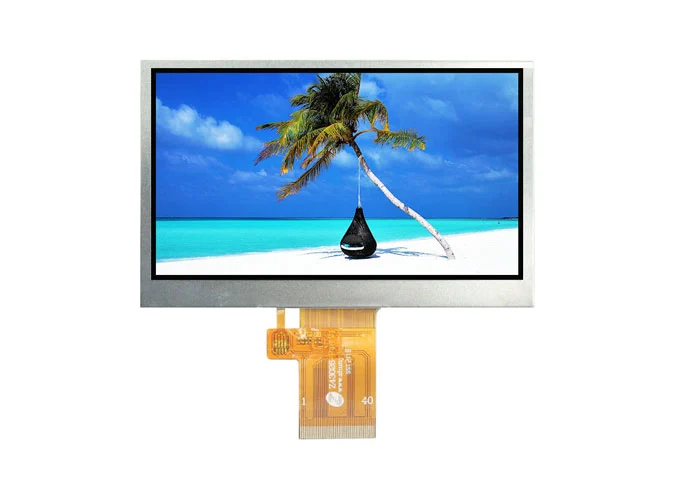

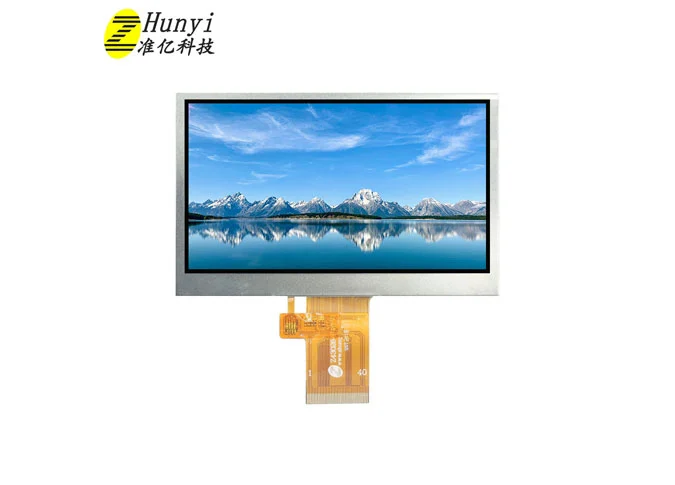

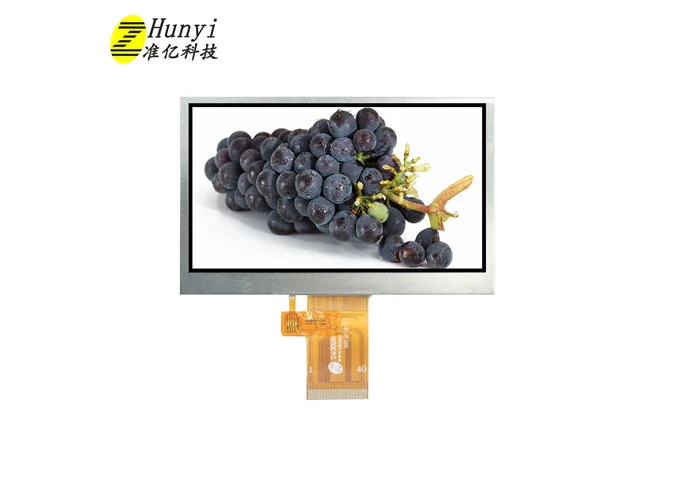

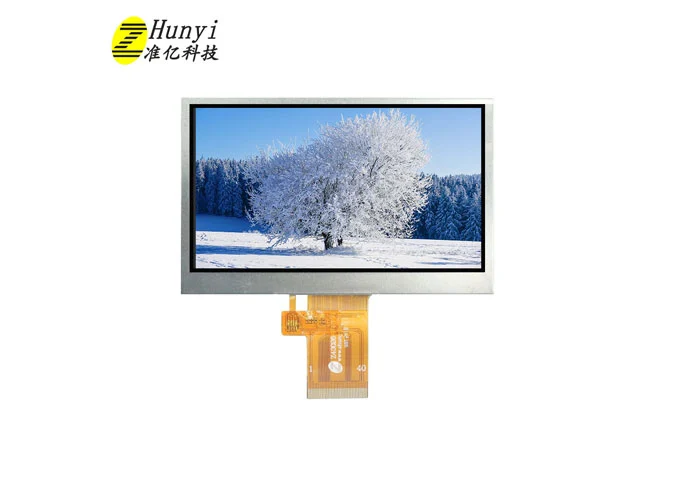

Z43026-ZC es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con panel táctil capacitivo, QVGA 480*272. EstoPantalla LCD TFT al por mayorEstá integrado SC7283 LCD controlador IC y GT911 controlador táctil. Este módulo táctil a-Si TFT LCD viene con interfaz RGB e I2C. Multi-punto táctil.
Si usted tiene un requisito especial, como la unidad IC, interfaz, FPC, panel táctil, luz de fondo, brillo, color, etc, como unProveedor de pantalla LCD personalizado, También podemos personalizar para usted.
Como unMódulo de pantalla LCD de fábrica, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
Esta pantalla táctil LCD de 4,3 pulgadas es ampliamente utilizada en Timbre visual, billetera electrónica, POS, jugador de juegos, instrumento cosmético, electrodomésticos, escáner QRcode, casa inteligente, industria de mano, al aire libre, HMI, E-bike, vehículo eléctrico, salpicadero, velocímetro, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.3 | inch |
2 | Display Resolution | 480 (H) × RGB × 272 (V) | pixels |
3 | Pixel Pitch | 198 (H) × 198 (V) | um |

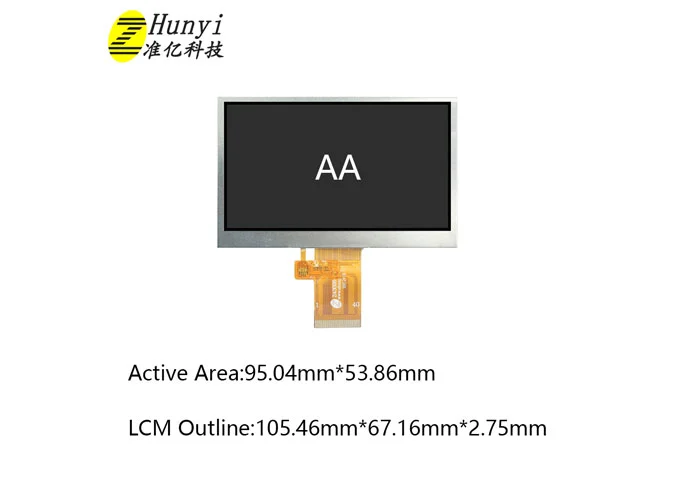

4 | LCM Outline Dimension (Without FPC） | 105.46 (W) × 67.16 (H) × 2.75 (T) | mm |
5 | LCD Outline Dimension | 100.16 (W) × 61.86 (H) × 0.8 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | 126.04 (W) × 84.86 (H) × 6.75 (T) | mm |
7 | LCD Active Area | 95.04 (W) × 53.86 (H) | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | SC7283-G4 | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 6.9% Min: 6.2% | - |
14 | LCD Contrast Ratio | Typ.: 800 Min: 640 | - |
15 | FPC Version | Z43026-P40 V1 | - |
16 | Interface | RGB | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/5 Series 2 Parallel (10 lights in total) | - |
20 | Luminance | TBD | nit |
21 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | DISP | Display on/off |
3 | VCI | POWER SUPPLY (3.3V) |
4 | IOVCC | I/O POWER SUPPLY (1.8V) |
5-7 | GND | Ground |
8-15 | D0-D7 | BLUE DATA |
16-25 | NC | No Connection |
26 | DEN | Data enable signal in RGB I/F DE mode. |
27 | CLK | Pixel clock signal in RGB I/F |
28 | HSYNC | Horizontal sync. Signal in RGB I/F. |
29 | VSYNC | Vertical sync. Signal in RGB I/F. |
30-34 | NC | No Connection |
35-36 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
37-38 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
39-40 | GND | Ground |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | TP_VDD | TP POWER SUPPLY |
2 | TP_SDA | TP I2C data (SDA) data input (MOSI) |
3 | TP_SCL | TP I2C clock (SCL) clock (SCLK) |
4 | TP_INT | TP Interrupt PIN |
5 | TP_RST | TP Reset PIN |
6 | GND | Ground |

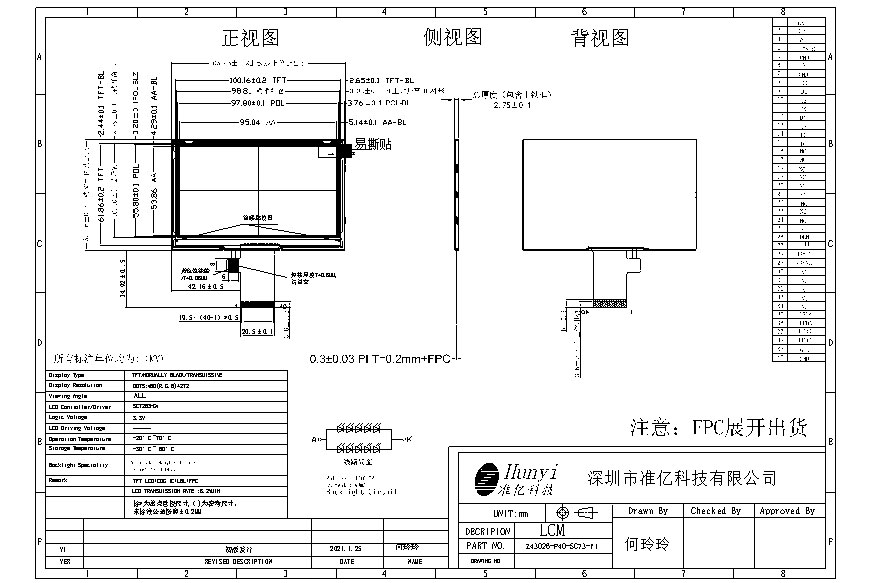

3.1 LCM
