Tamaño: 4,3 pulgadas
Resolución: 480*800
Área activa: 56,16*93,70mm
Interfaz: SPI RGB/MIPI
Ángulo de visión: IPS
Brillo: 500 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

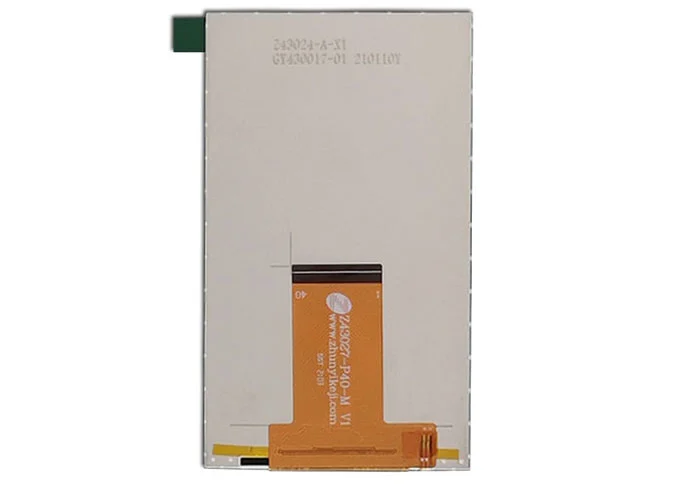

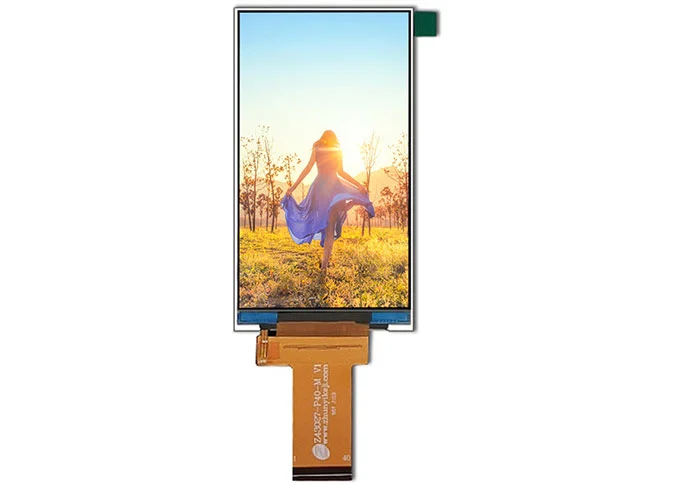

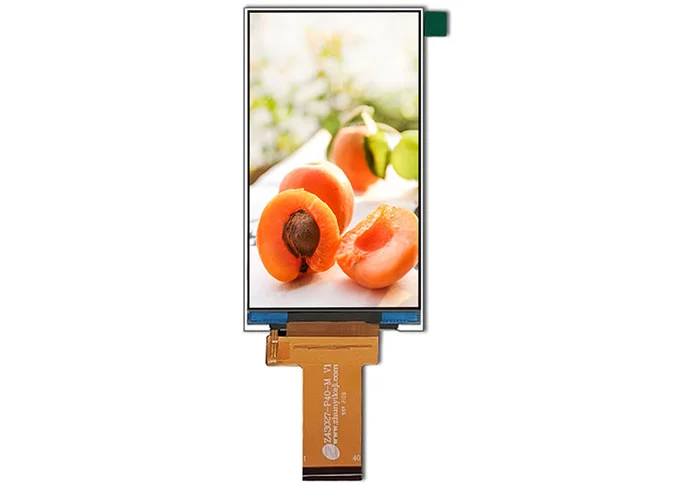

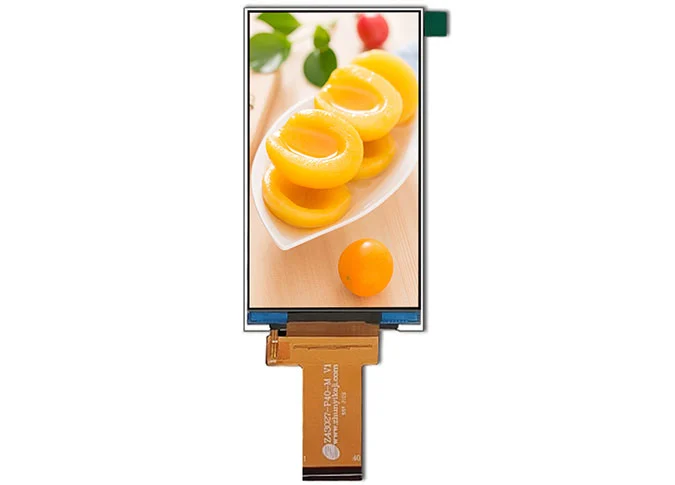

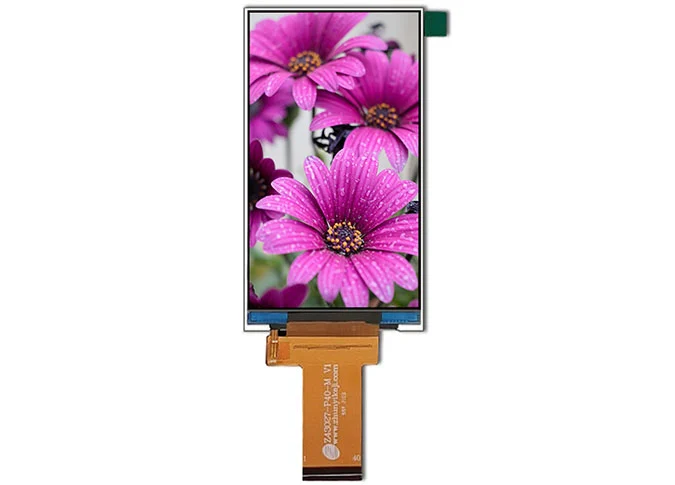

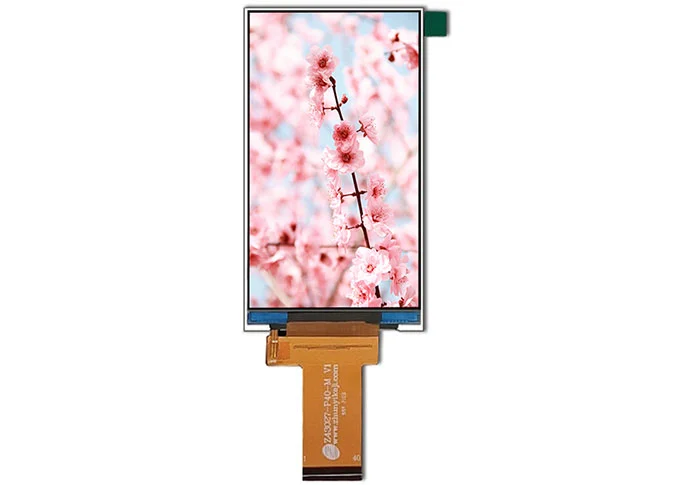

Z43027 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 480*800. La técnica IPS (conmutación en el plano) hace que este módulo LCD de 4 "tenga un ángulo de visión más amplio. EstoPantalla LCD al por mayorEstá integrado GC9503V controlador IC. Este módulo a-Si TFT LCD viene con interfaz MIPI/SPI RGB, brillo 400 cd/m².
Si tiene requisitos especiales, como la interfaz de unidad IC, FPC, panel táctil, retroiluminación, etc, también podemos proporcionarMódulo de pantalla LCD personalizadoPara ti.
NuestroMódulo de visualización de fábricaLlevar a cabo ISO 9001: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, toda la pantalla LCD pasó ROHS, REACH Certificación.
La pantalla LCD de 4 pulgadas es ampliamente utilizada en el timbre visual, E-monedero, POS, jugador del juego, instrumento cosmético, electrodoméstico, escáner QRcode, hogar inteligente, portátil de la industria, al aire libre, HMI, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.3 | inch |
2 | Display Resolution | 480 (H) × RGB × 800 (V） | pixels |
3 | Pixel Pitch | 39 (H) × 117 (V） | um |

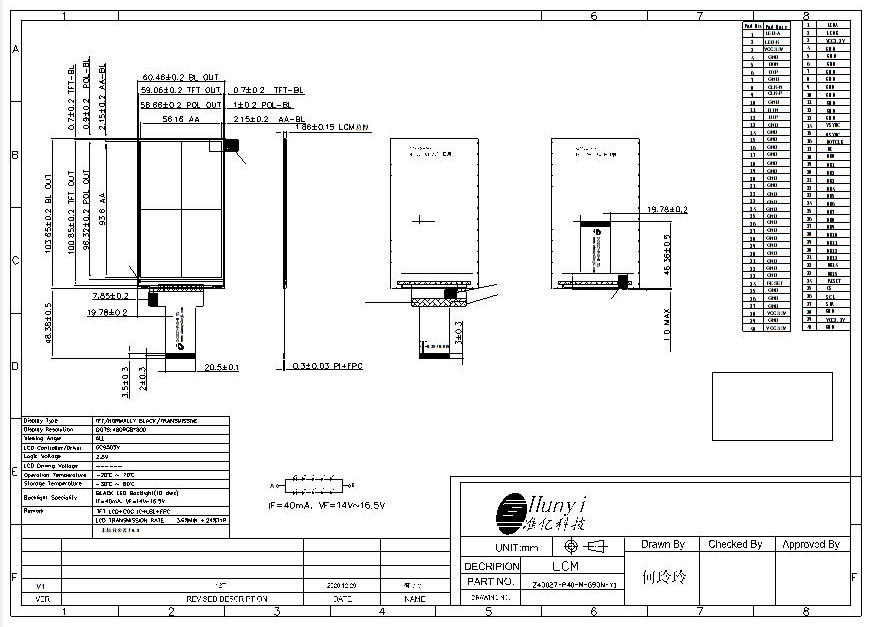

4 | LCM Outline Dimension (Without FPC） | 60.46 (W) ×103.65 (H) ×1.85 (T) | mm |
5 | LCD Outline Dimension | 59.06 (W) × 100.85 (H) × 0.5 (T) | mm |
6 | LCD Active Area | 56.14 (W) ×93.60 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | GC9503V | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel Driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.24% Min: 3.6% | - |
13 | LCD Contrast Ratio | Typ.: 1500 Min: 1000 | - |
14 | FPC Version | Z43027-P40-M V1 | - |
15 | Interface | MIPI/RGB+SPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/5 Series 2 Parallel (10 lights in total) | - |
19 | Luminance | TBD | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | VCC | POWER SUPPLY（3.3V） |
4 | GND | Ground |
5 | D0N | Negative MIPI differential data input |
6 | D0P | Positive MIPI differential data input |
7 | GND | Ground |
8 | CLKN | Negative MIPI differential CLOCK input |
9 | CLKP | Positive MIPI differential CLOCK input |
10 | GND | Ground |
11 | D1N | Negative MIPI differential data input |
12 | D1P | Positive MIPI differential data input |
13-33 | GND | Ground |
34 | RESET | LCM RESET PIN |
35-37 | GND | Ground |
38 | VCC | POWER SUPPLY（3.3V） |
39 | GND | Ground |
40 | VCC | POWER SUPPLY（3.3V） |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | VCC | POWER SUPPLY（3.3V） |
4-13 | GND | Ground |
14 | VSYNC | Horizontal sync. Signal in RGB I/F. |
15 | HSYNC | Vertical sync. Signal in RGB I/F. |
16 | DOTCLK | Pixel clock signal in RGB I/F |
17 | DE | Data enable signal in RGB I/F DE mode. |
18-33 | DB0-DB15 | DATA BUS |
34 | RESET | LCM RESET PIN |
35 | CS | Chip Select input PIN |
36 | SCL | LCM SPI clock (SCL) clock (SCLK) |
37 | SDA | LCM SPI data (SDA) data input (MOSI) |
38 | GND | Ground |
39 | VCC | POWER SUPPLY（3.3V） |
40 | GND | Ground |
La tecnología Zhunyi presta atención a la calidad y el servicio. Bienvenido a visitarnos y unirse para un futuro próspero.
