Tamaño: 5 pulgadas
Resolución: 480*854
Área activa: 61,63*109,65mm
Interfaz: SPI RGB
Ángulo de visión: IPS
Brillo: 530 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

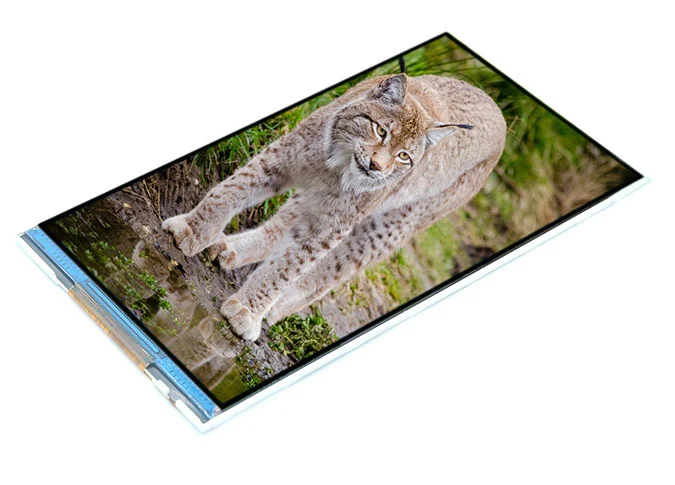

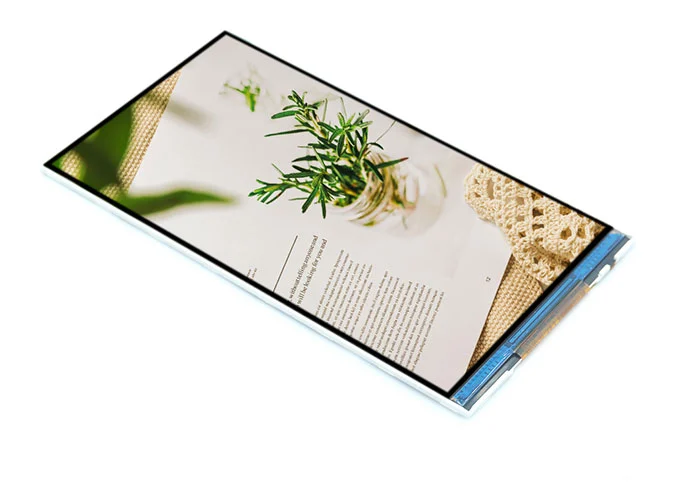

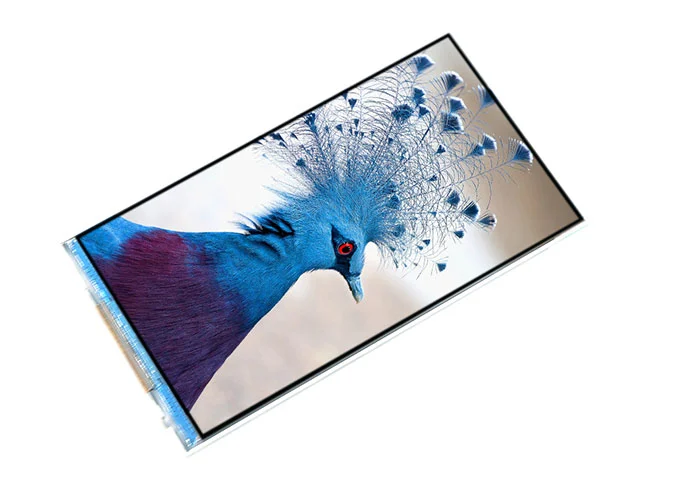

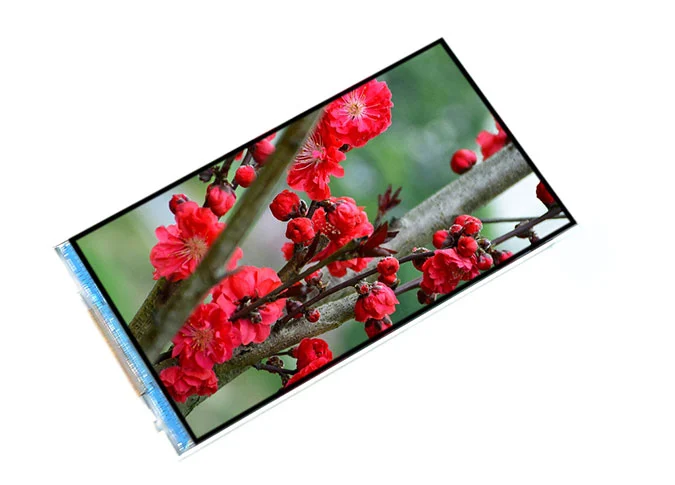

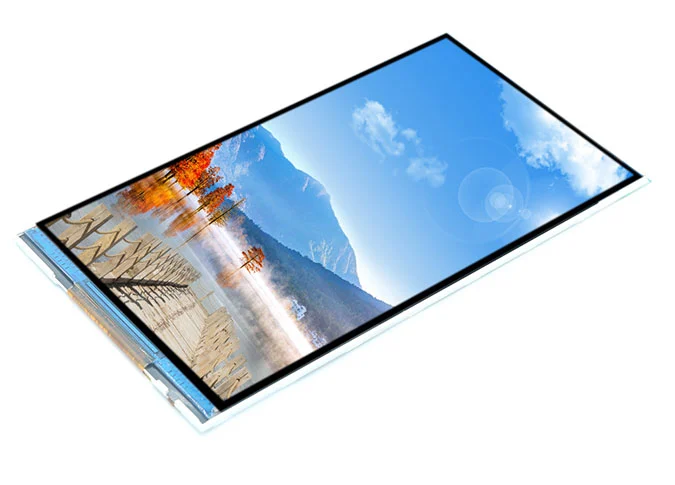

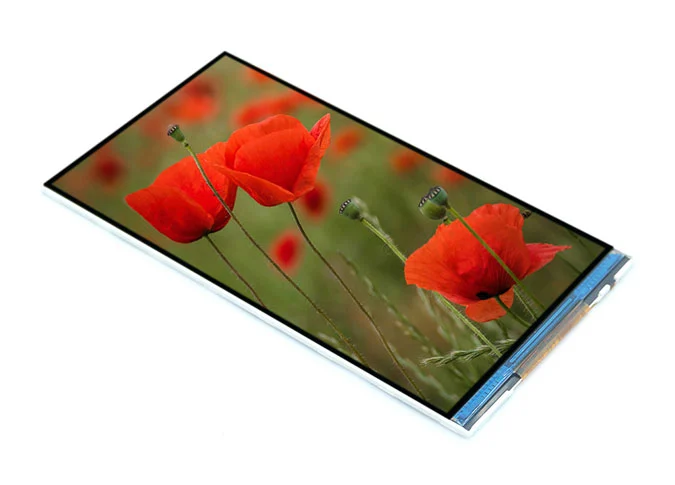

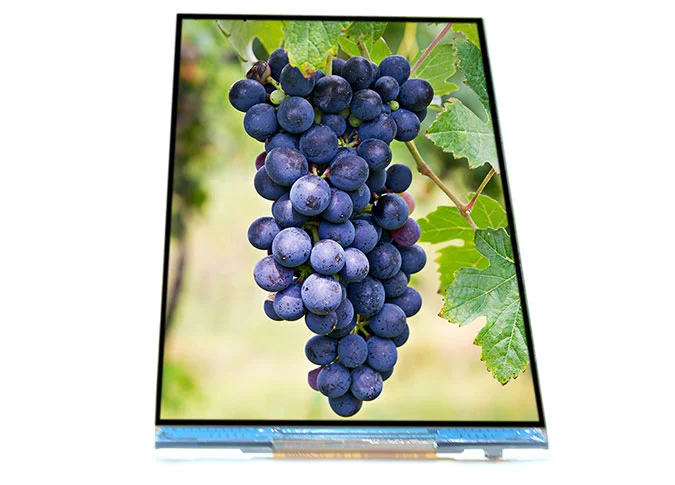

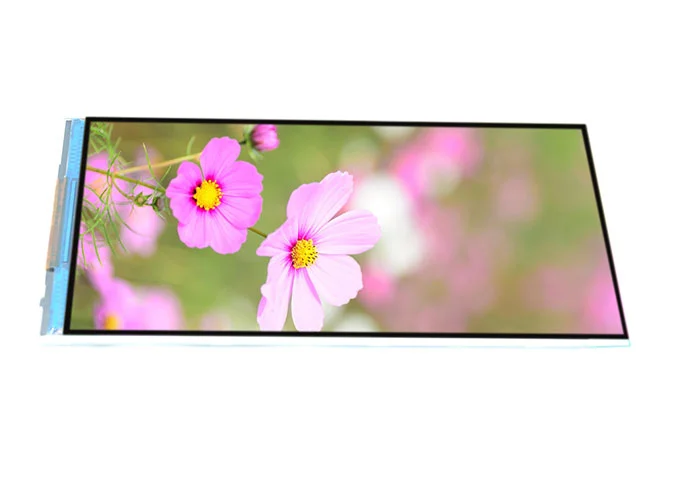

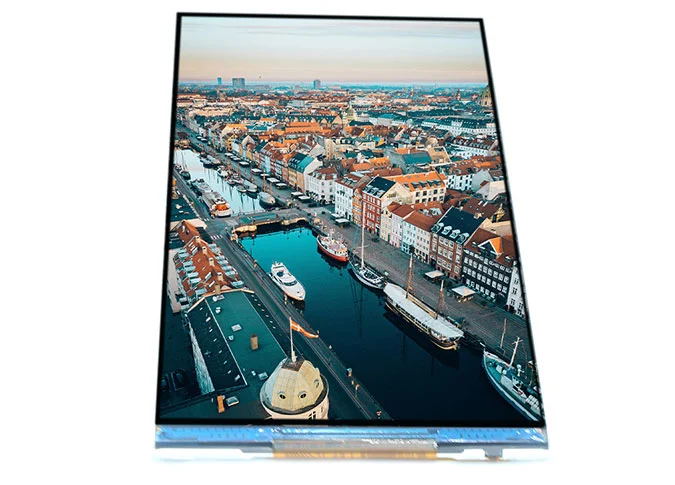

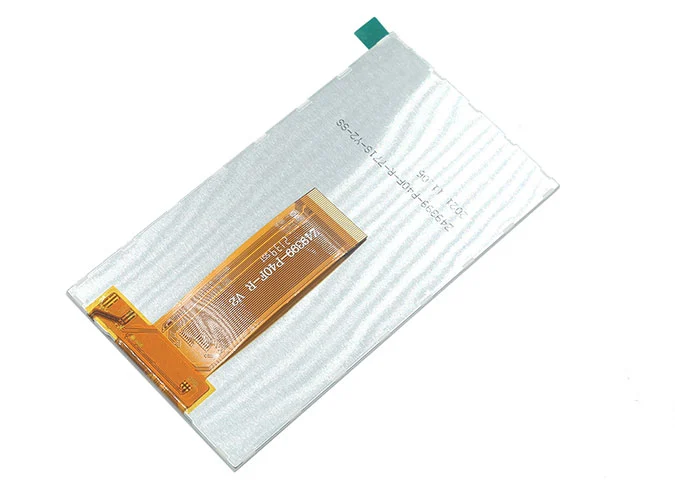

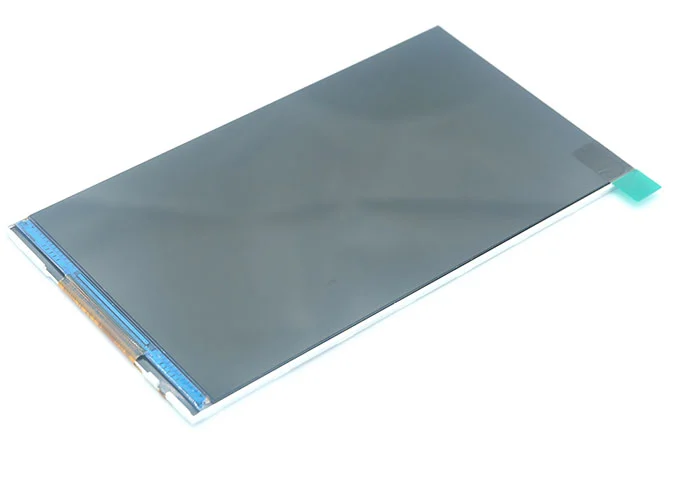

Z49399 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 480*854. La técnica IPS (In-plane Switching) hace que este módulo LCD de 5 "tenga un ángulo de visión más amplio. Esta pantalla LCD está integrada ST7701S-G5 el controlador IC. Este a-Si TFTLCD cuadradoMódulo viene con interfaz SPI RGB, brillo 530cd/m².
Si usted tiene requisitos especiales, como la unidad de interfaz IC, FPC, panel táctil, retroiluminación, etc, como unProveedor del módulo TFT LCD, También podemos personalizar para usted.
Como unProveedor LCD cuadrado, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
La pantalla LCD de 5 pulgadas es ampliamente utilizada en el timbre médico, visual, E-monedero, POS, jugador del juego, instrumento cosmético, electrodoméstico, escáner QRcode, hogar inteligente, industria, portátil, al aire libre, HMI, E-bike, vehículo, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 5.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V） | pixels |
3 | Pixel Pitch | 128.4 (H) × 128.4 (V） | um |

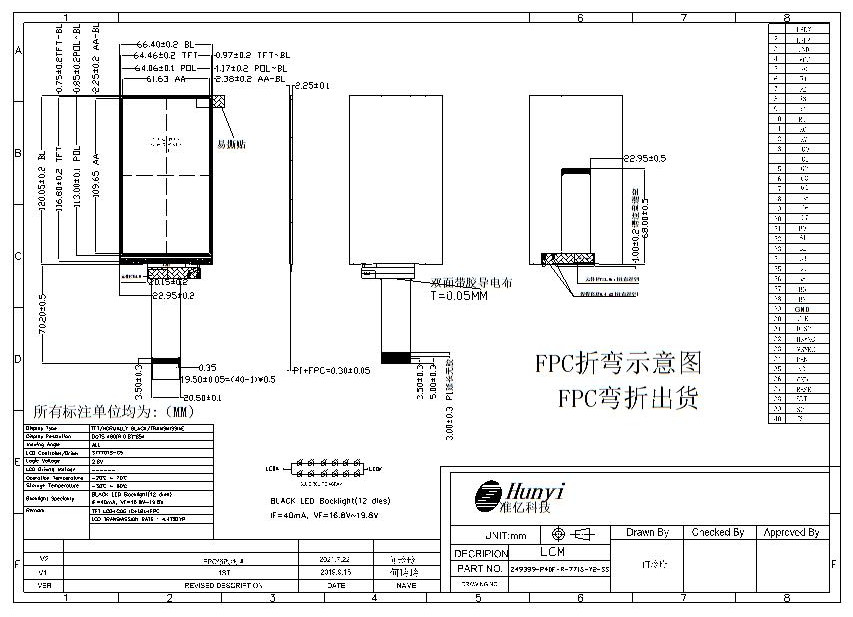

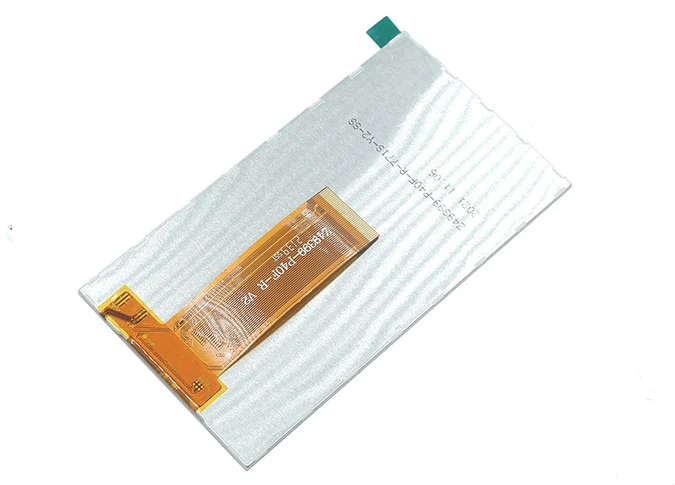

4 | LCM Outline Dimension (Without FPC） | 66.40 (W) × 120.05 (H) ×2.25 (T) | mm |
5 | LCD Outline Dimension | 64.46 (W) × 116.80 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 61.33 (W) × 109.65 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.47% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 640 | - |
14 | FPC Version | Z49399-P40F-R V2 | - |
15 | Interface | RGB+SPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 2 Parallel (12 lights in total) | - |
19 | Luminance | 530 | nit |
20 | Weight | 0.031 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
3 | GND | Ground |
4 | VCC | POWER SUPPLY (3.3V) |
5-12 | R0-R7 | DATA BUS |
13-20 | G0-G7 | DATA BUS |
21-28 | B0-B7 | DATA BUS |
29 | GND | Ground |
30 | CLK | Pixel clock signal in RGB I/F |
31 | DISP | Display on/off |
32 | HSYNC | Horizontal sync. Signal in RGB I/F. |
33 | VSYNC | Vertical sync. Signal in RGB I/F. |
34 | DEN | Data enable |
35 | NC | No Connection |
36 | GND | Ground |
37 | RESET | LCM RESET PIN |
38 | SDI | LCM SPI data (SDI) data input (MOSI) |
39 | SCL | LCM SPI clock (SCL) clock (SCLK) |
40 | CS | Chip Select input PIN |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
