Tamaño: 5,5 pulgadas
Resolución: 720*1280
Interfaz LCD: MIPI
Interfaz táctil: IIC
Panel táctil: capacitivo
Driver IC: NT35521SH
Controlador táctil: GSL3670
Ángulo de visión: IPS
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

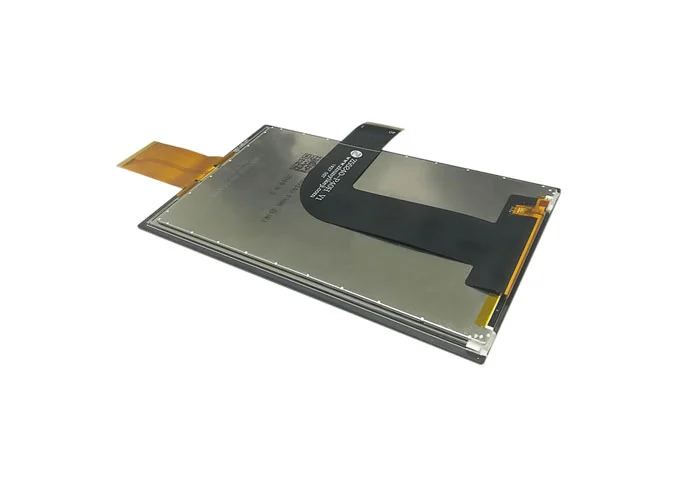

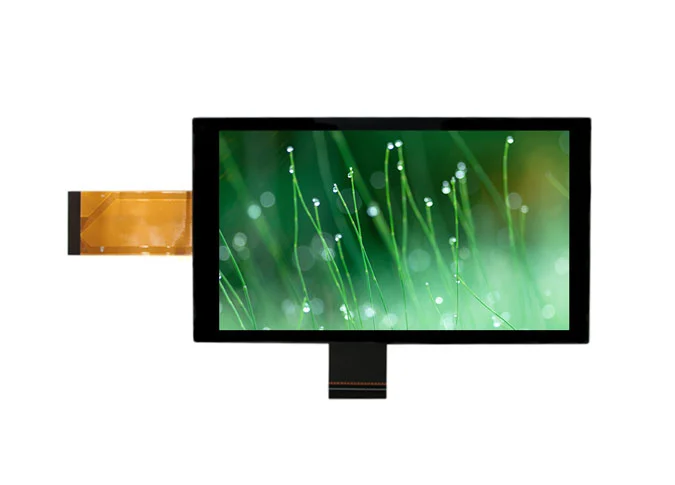

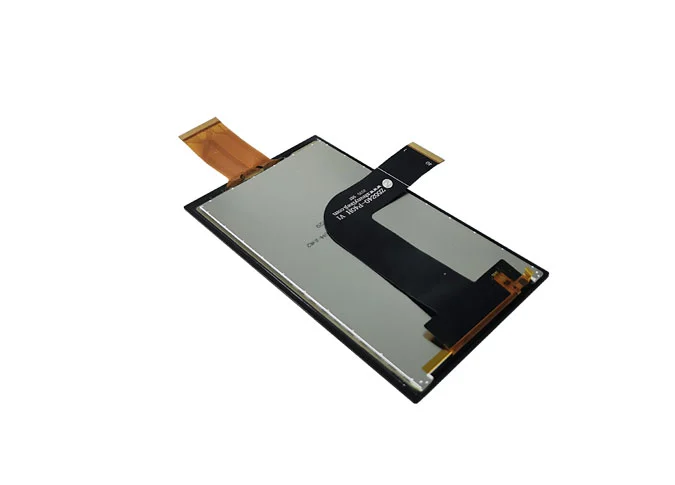

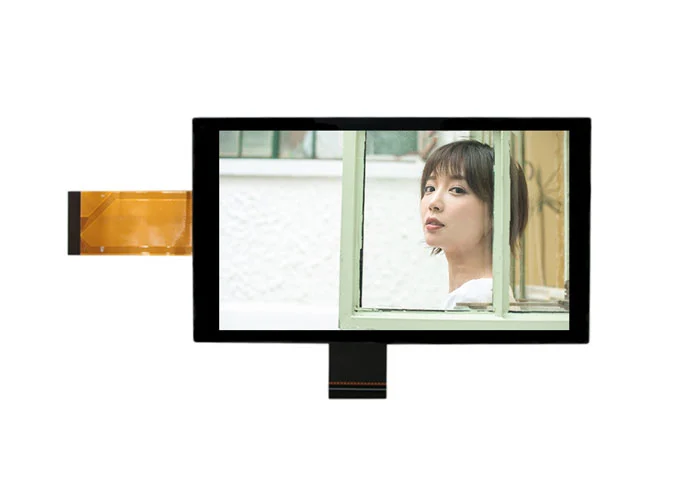

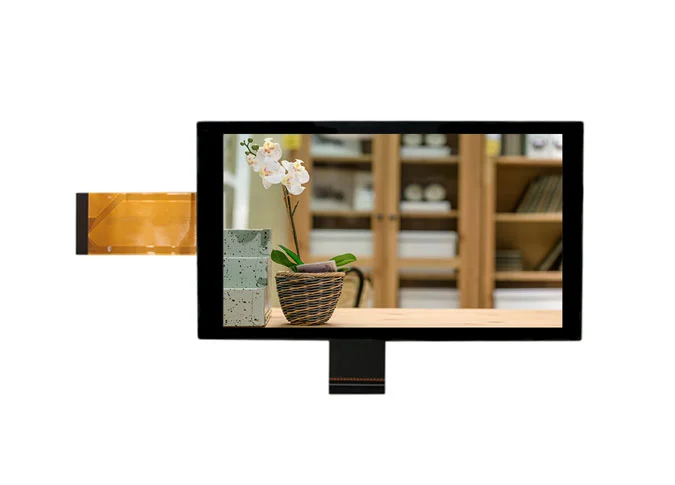

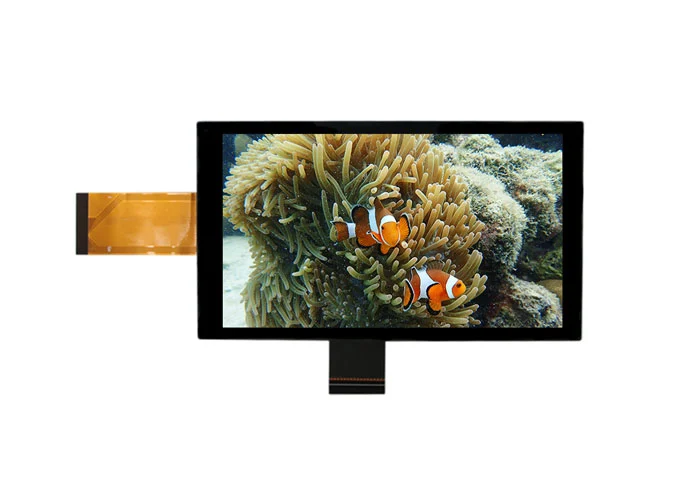

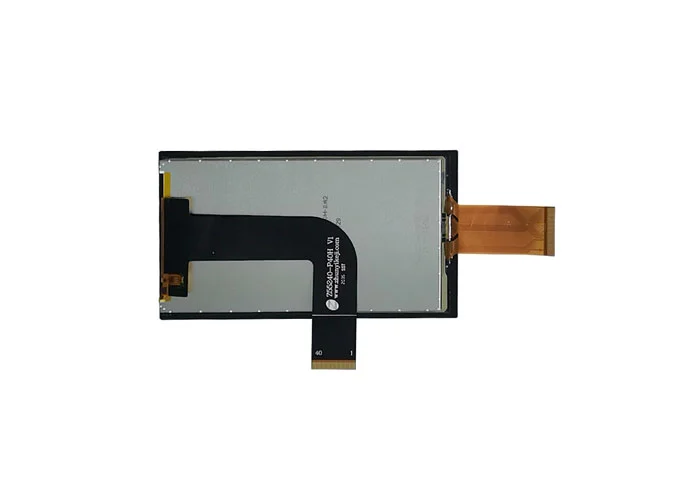

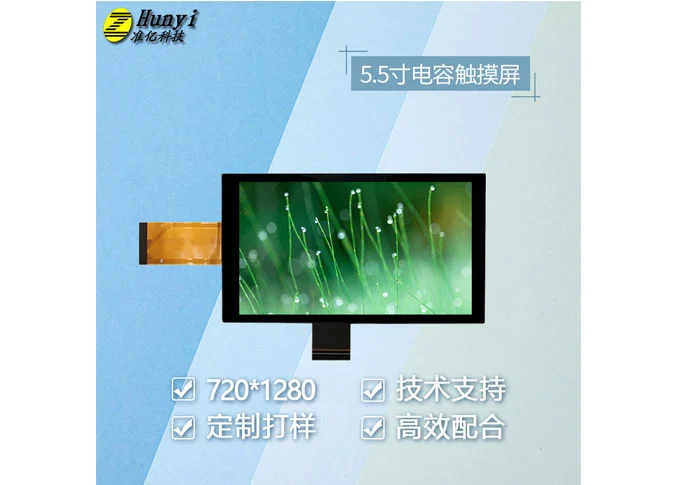

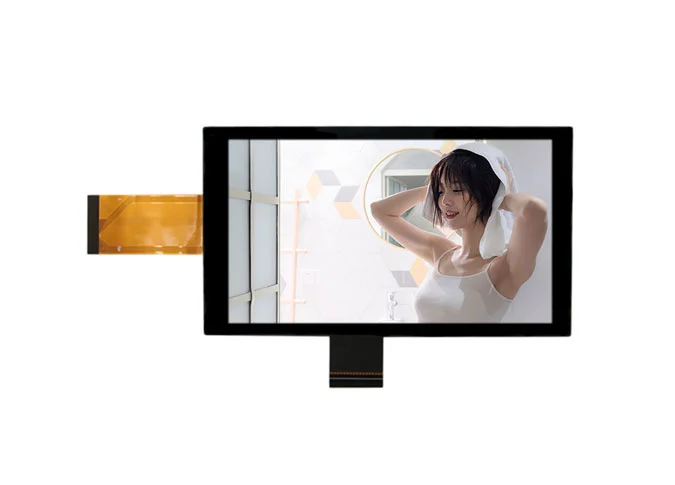

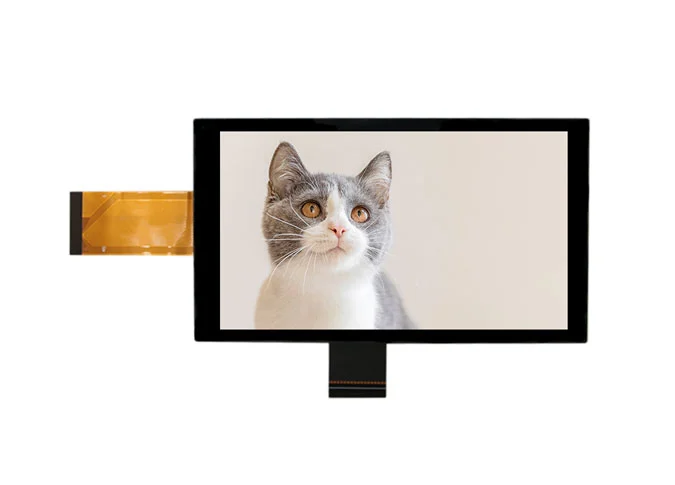

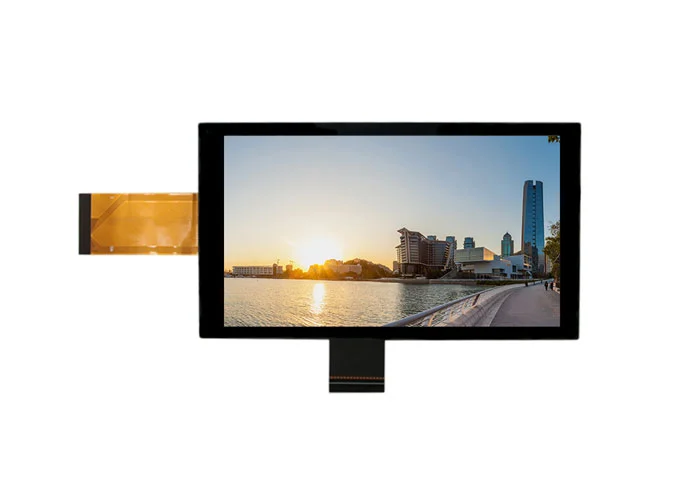

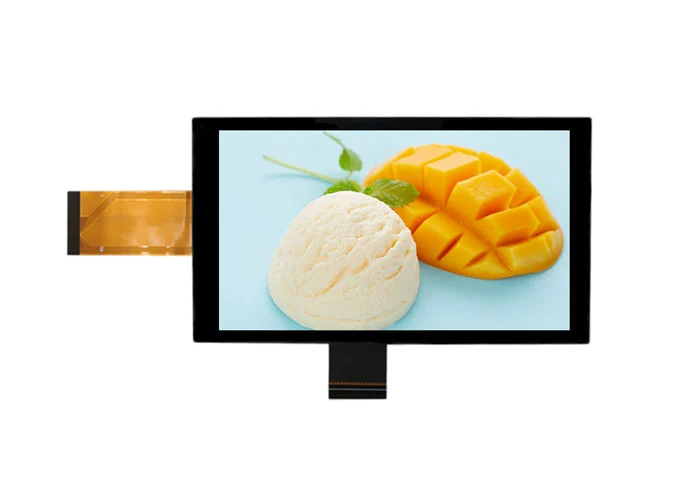

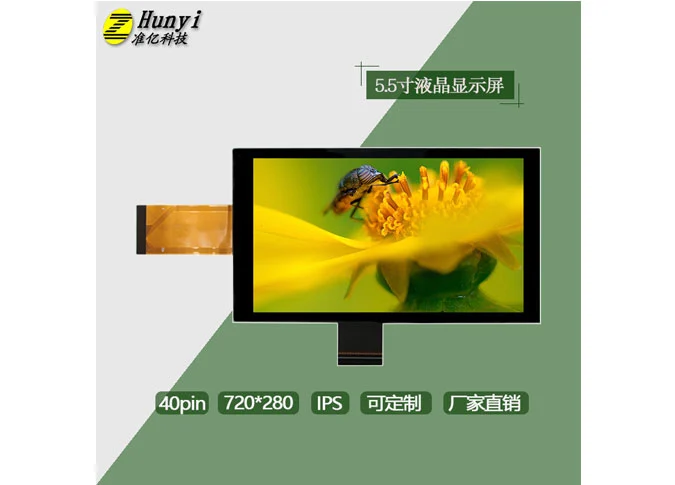

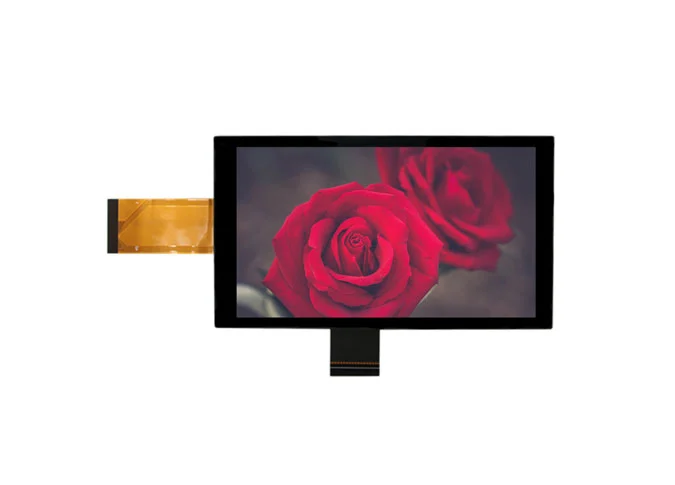

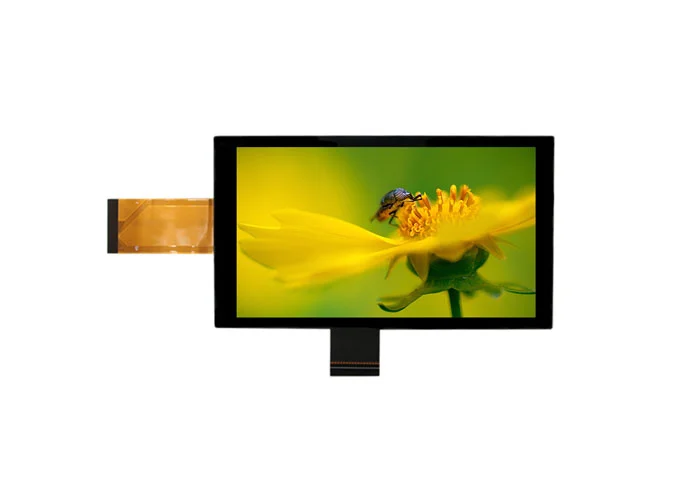

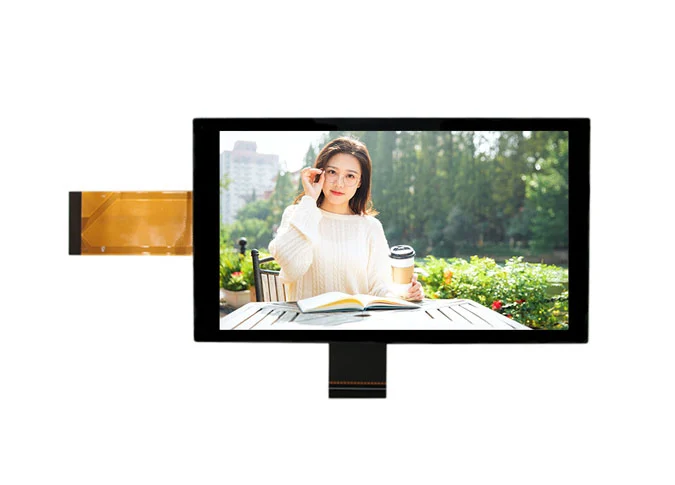

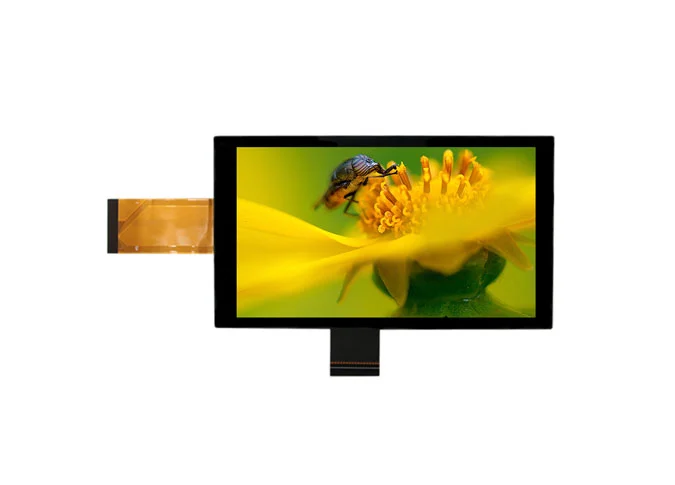

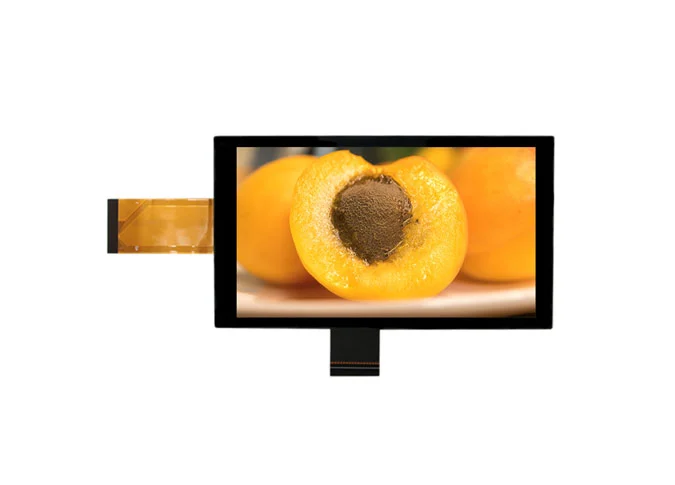

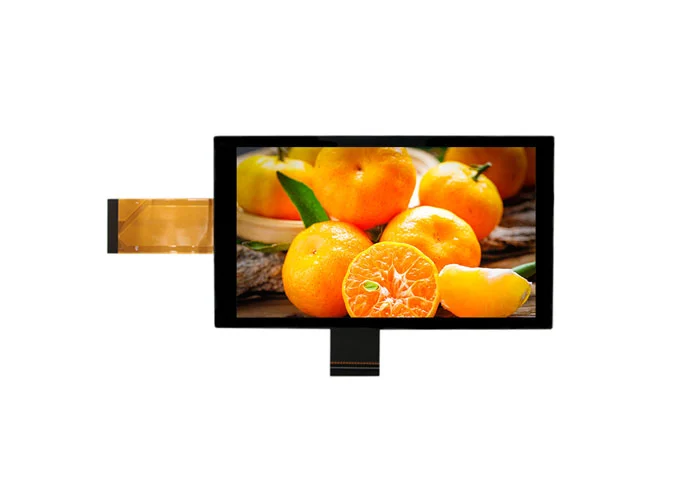

Z55240-ZC es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con panel táctil capacitivo, QVGA 720*1280. Esta pantalla táctil TFT está incorporada NT35521SH LCD controlador IC y GSL3670 controlador táctil. Este a-Si TFT LCDChina Módulo de panel táctilVienen con interfaz MIPI e I2C. Multi-punto táctil. G estructurador.
Si usted tiene un requisito especial, como la unidad IC, interfaz, FPC, panel táctil, luz de fondo, brillo, color, etc, como uno de losFábricas LCD personalizadas, También podemos personalizar para usted.
Como unProveedor de pantalla LCD cuadrada, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
Esta pantalla táctil LCD de 5,5 pulgadas es ampliamente utilizada en médicos, timbre visual, billetera electrónica, POS, jugador de juegos, electrodomésticos, escáner QRcode, hogar inteligente, industria, portátil, al aire libre, HMI, E-bike, vehículo, proyector, impresora 3D, dispositivo de audio, robot, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 5.5 | inch |
2 | Display Resolution | 720 (H) × RGB × 1280 (V) | pixels |
3 | Pixel Pitch | 31.5 (H)× 94.5 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 71 (W) × 129.66 (H) × 1.55 (T) | mm |
5 | LCD Outline Dimension | 70.04 (W) × 127.1 (H) × 0.3 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | 79.24 (W) × 129.66 (H) × 3.68 (T) | mm |
7 | LCD Active Area | 68.04 (W) × 120.96 (H） | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | NT35521SH-DPBSM-3YB | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 3.47% | - |
14 | LCD Contrast Ratio | Typ.: 1000 Min: 600 | - |

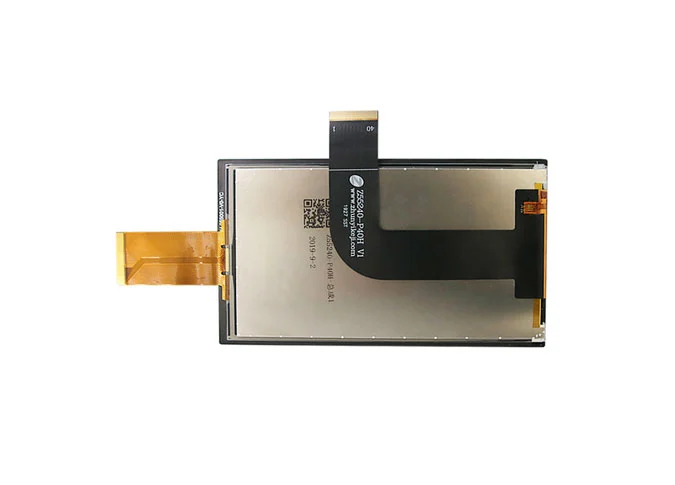

15 | FPC Version | Z55240-P40H V1 | - |
16 | Interface | MIPI | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/7 Series 2 Parallel (14 lights in total) | - |
20 | Luminance | 450 | nit |
21 | Weight | 0.082 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-4 | VCC | POWER SUPPLY |
5 | GND | Ground |
6-8 | NC | No Connection |
9-11 | GND | Ground |
12 | RESET | LCM RESET PIN |
13 | GND | Ground |
14 | TDN2 | Negative MIPI differential data input |
15 | TDP2 | Positive MIPI differential data input |
16 | GND | Ground |
17 | TDN1 | Negative MIPI differential data input |
18 | TDP1 | Positive MIPI differential data input |
19 | GND | Ground |
20 | TCN | Negative MIPI differential CLOCK input |
21 | TCP | Positive MIPI differential CLOCK input |
22 | GND | Ground |
23 | TDN0 | Negative MIPI differential data input |
24 | TDP0 | Positive MIPI differential data input |
25 | GND | Ground |
26 | TDN3 | Negative MIPI differential data input |
27 | TDP3 | Positive MIPI differential data input |
28 | GND | Ground |
29-33 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
34-35 | VDD_IO | I/O POWER SUPPLY |
36-37 | NC | No Connection |
38-40 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
RESET voltage should be consistent with VDDIO voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2-15 | RX0-RX13 | Touch analog signal input |
16-17 | NC | No Connection |
18 | GND | Ground |
19-44 | TX0-TX25 | Drive signal output |
45 | GND | Ground |

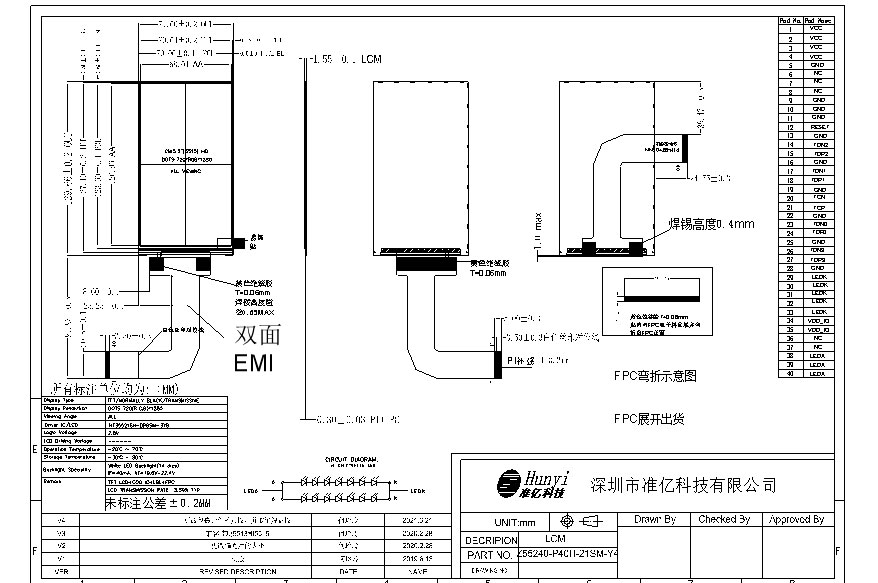

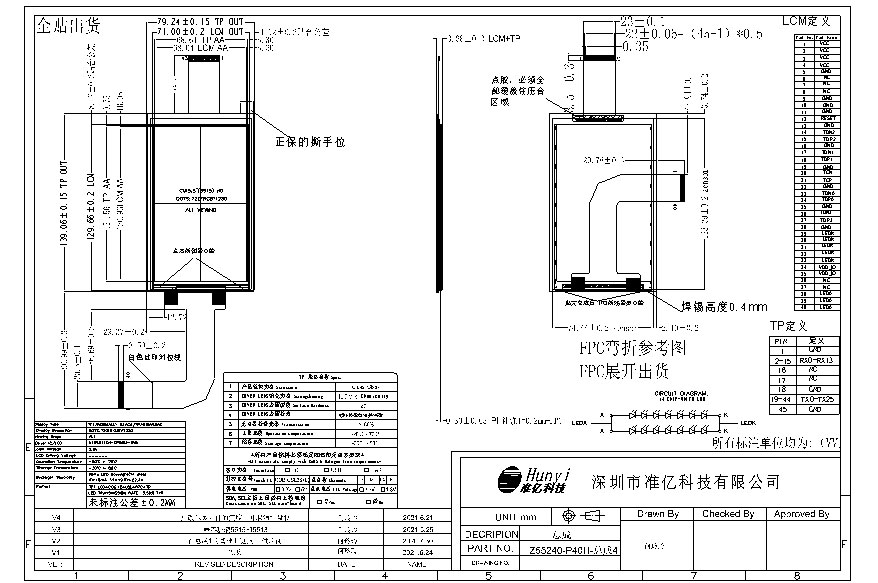

3.1 LCM
3.2 TLCM
