Tamaño: 5,5 pulgadas
Resolución: 720*1280
Área activa: 68,04*120,96mm
Interfaz: MIPI
Ángulo de visión: IPS
Brillo: 420 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

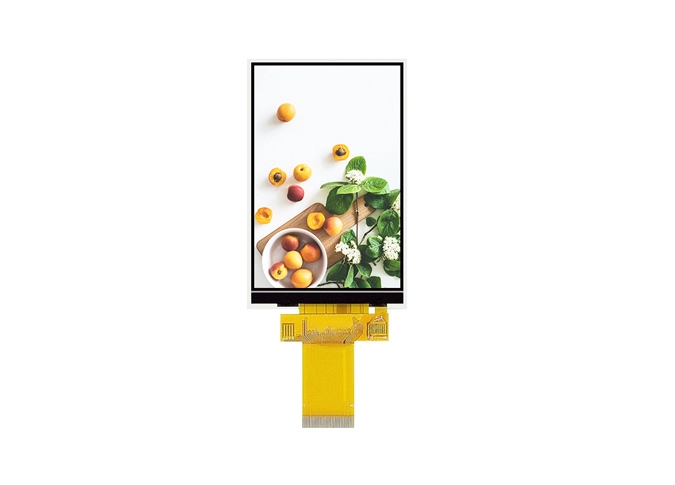

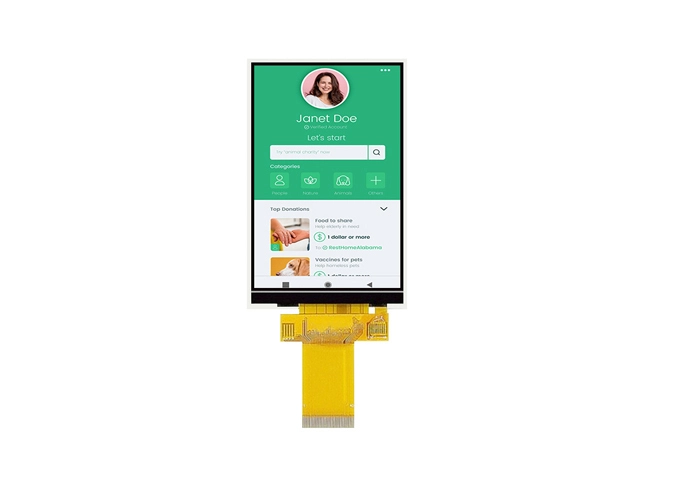

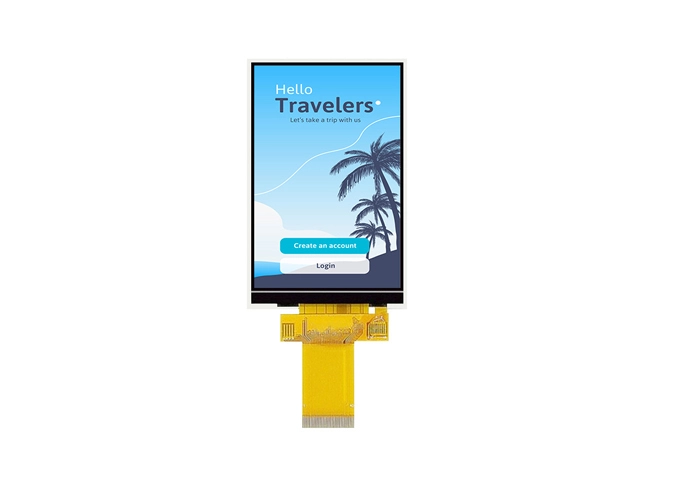

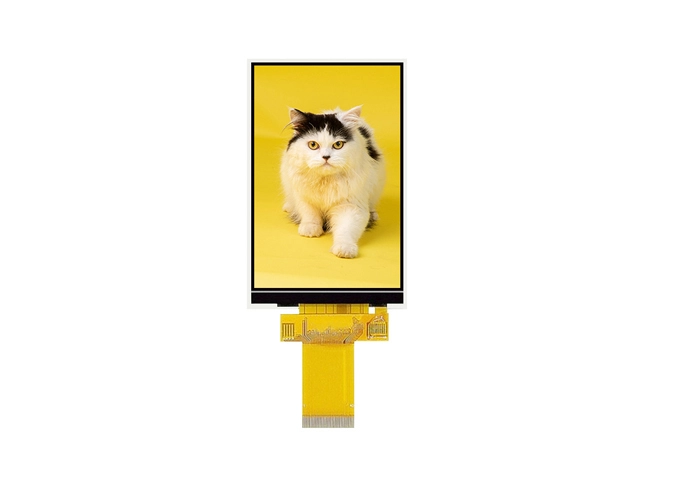

Z55292 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 720*1280. La técnica IPS (conmutación en el plano) hace que este módulo LCD de 5,5 tenga un ángulo de visión más amplio. Este LCDPantalla TFT cuadradaEs El controlador de JD9365DA-H3 integrado IC. Este módulo a-Si TFT LCD viene con interfaz MIPI, brillo de 420cd/m².
Si usted tiene requisitos especiales, como la unidad de interfaz IC, FPC, panel táctil, brillo, color, retroiluminación, etc, como unFabricante de LCD personalizado, También podemos personalizar para usted.
Nuestra fábrica lleva a cabo ISO 9001: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, toda la pantalla LCD pasó ROHS, REACH Certificación.
La pantalla LCD de 5,5 pulgadas de alta resolución es ampliamente utilizada en el timbre médico, visual, E-wallet, POS, jugador del juego, electrodoméstico, escáner QRcode,Panel LCD para el hogar inteligente, Industria, de mano, al aire libre, HMI, E-bike, vehículo, proyector, impresora 3D, dispositivo de audio, robot, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 5.5 | inch |
2 | Display Resolution | 720 (H) × RGB × 1280 (V） | pixels |
3 | Pixel Pitch | 31.5 (H) × 94.5 (V） | um |

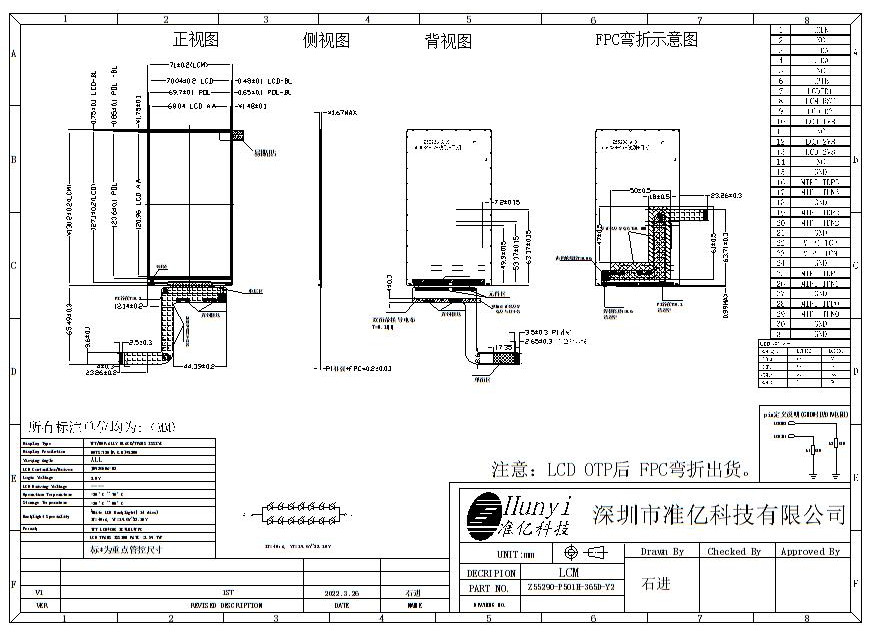

4 | LCM Outline Dimension (Without FPC） | 71 (W) × 130 (H) ×1.67 (T) | mm |
5 | LCD Outline Dimension | 70.04 (W) × 127.1 (H) × 0.4 (T) | mm |
6 | LCD Active Area | 68.04 (W) × 120.96 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9365DA-H3 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.47% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 600 | - |
14 | FPC Version | Z55290-P501H V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/7 Series 2 Parallel (14 lights in total) | - |
19 | Luminance | 420 | nit |
20 | Weight | 0.065 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | NC | No Connection |
3-4 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
5 | NC | No Connection |
6 | LPTE | Serves TE (Tearing Effect) PIN |
7 | LCDID1 | LCD ID PIN |
8 | LCM_RST | LCM RESET PIN |
9 | LCDID2 | LCD ID PIN |
10 | LCD_1V8 | I/O POWER SUPPLY (1.8V） |
11 | NC | No Connection |
12-13 | LCD_2V8 | POWER SUPPLY (2.8V） |
14 | NC | No Connection |
15 | GND | Ground |
16 | MIPI_TDP3 | Positive MIPI differential data input |
17 | MIPI_TDN3 | Negative MIPI differential data input |
18 | GND | Ground |
19 | MIPI_TDP2 | Positive MIPI differential data input |
20 | MIPI_TDN2 | Negative MIPI differential data input |
21 | GND | Ground |
22 | MIPI_TCP | Positive MIPI differential CLOCK input |
23 | MIPI_TCN | Negative MIPI differential CLOCK input |
24 | GND | Ground |
25 | MIPI_TDP1 | Positive MIPI differential data input |
26 | MIPI_TDN1 | Negative MIPI differential data input |
27 | GND | Ground |
28 | MIPI_TDP0 | Positive MIPI differential data input |
29 | MIPI_TDN0 | Negative MIPI differential data input |
30-31 | GND | Ground |
RST voltage should be consistent with LCD_1V8 voltage, or there probably is black screen fault when power on. | ||
