Tamaño: 5,5 pulgadas
Resolución: 720*1280
Interfaz LCD: MIPI
Interfaz táctil: IIC
Panel táctil: capacitivo
Conductor IC: JD9365DA-H3
Controlador táctil: GSL3670
Ángulo de visión: IPS
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

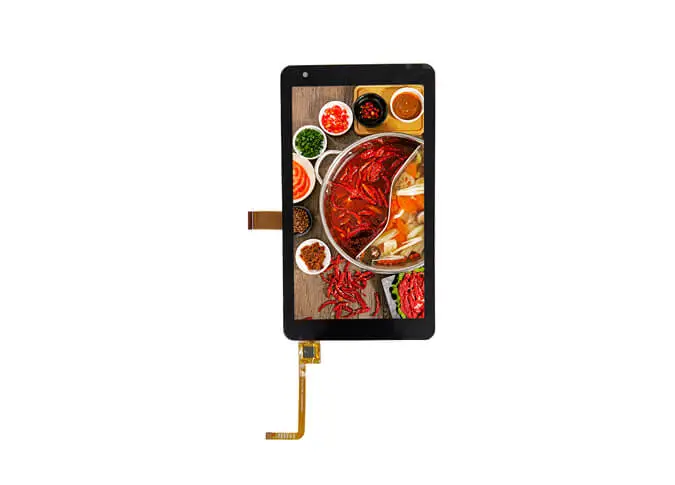

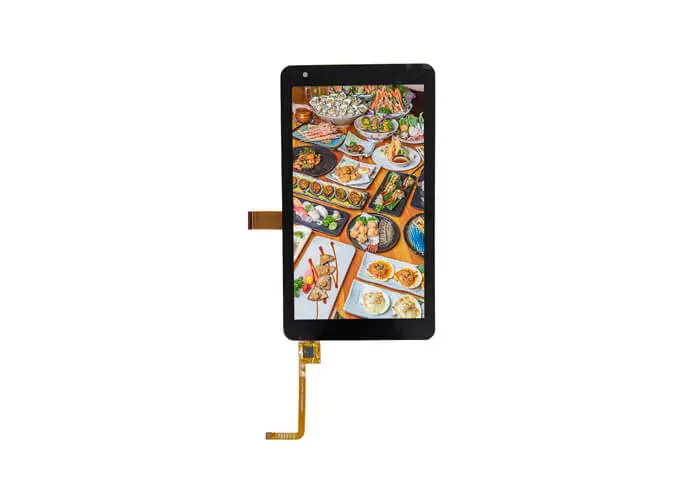

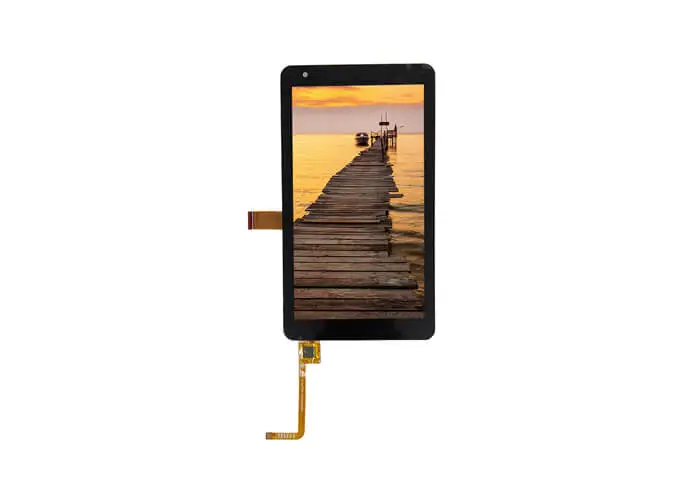

Z55292-ZC es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con panel táctil capacitivo, QVGA 720*1280. Esta pantalla táctil TFT es JD9365DA-H3 incorporadaLCD de manoControlador IC y controlador táctil CST3670. Este módulo táctil a-Si TFT LCD viene con interfaz MIPI e I2C. Multi-punto táctil. G estructurador.
Si usted tiene un requisito especial, como la unidad IC, interfaz, FPC, panel táctil, luz de fondo, brillo, color, etc, como unProveedor del módulo TFT LCD, También podemos personalizar para usted.
Como unFabricante de pantallas LCD en China, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
Esta pantalla táctil LCD de 5,5 pulgadas es ampliamente utilizada en médicos, timbre visual, billetera electrónica, POS, jugador de juegos, electrodomésticos, escáner QRcode, hogar inteligente, industria, portátil, al aire libre, HMI, E-bike, vehículo, proyector, impresora 3D, dispositivo de audio, robot, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 5.5 | inch |
2 | Display Resolution | 720 (H) × RGB × 1280 (V) | pixels |
3 | Pixel Pitch | 31.5 (H) × 94.5 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 71 (W) ×130 (H) ×1.67 (T) | mm |
5 | LCD Outline Dimension | 70.04 (W) × 127.1 (H) × 0.4 (T) | mm |
6 | LCD Active Area | 68.04 (W) ×120.96 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9365DA-H3 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.47% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 600 | - |
14 | FPC Version | Z55290-P501H V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/7 Series 2 Parallel (14 lights in total) | - |
19 | Luminance | 420 | nit |
20 | Weight | 0.065 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | NC | No Connection |
3-4 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
5 | NC | No Connection |
6 | LPTE | Serves TE (Tearing Effect) PIN |
7 | LCDID1 | LCD ID PIN |
8 | LCM_RST | LCM RESET PIN |
9 | LCDID2 | LCD ID PIN |
10 | LCD_1V8 | I/O POWER SUPPLY (1.8V） |
11 | NC | No Connection |
12-13 | LCD_2V8 | POWER SUPPLY (2.8V） |
14 | NC | No Connection |
15 | GND | Ground |
16 | MIPI_TDP3 | Positive MIPI differential data input |
17 | MIPI_TDN3 | Negative MIPI differential data input |
18 | GND | Ground |
19 | MIPI_TDP2 | Positive MIPI differential data input |
20 | MIPI_TDN2 | Negative MIPI differential data input |
21 | GND | Ground |
22 | MIPI_TCP | Positive MIPI differential CLOCK input |
23 | MIPI_TCN | Negative MIPI differential CLOCK input |
24 | GND | Ground |
25 | MIPI_TDP1 | Positive MIPI differential data input |
26 | MIPI_TDN1 | Negative MIPI differential data input |
27 | GND | Ground |
28 | MIPI_TDP0 | Positive MIPI differential data input |
29 | MIPI_TDN0 | Negative MIPI differential data input |
30-31 | GND | Ground |
RST voltage should be consistent with LCD_1V8 voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | AVDD | POWER SUPPLY |
2 | GND | Ground |
3 | SDA | TP I2C data (SDA) data input (MOSI) |
4 | SCL | TP I2C clock (SCL) clock (SCLK) |
5 | INT | TP Interrupt PIN |
6 | RST | TP Reset PIN |

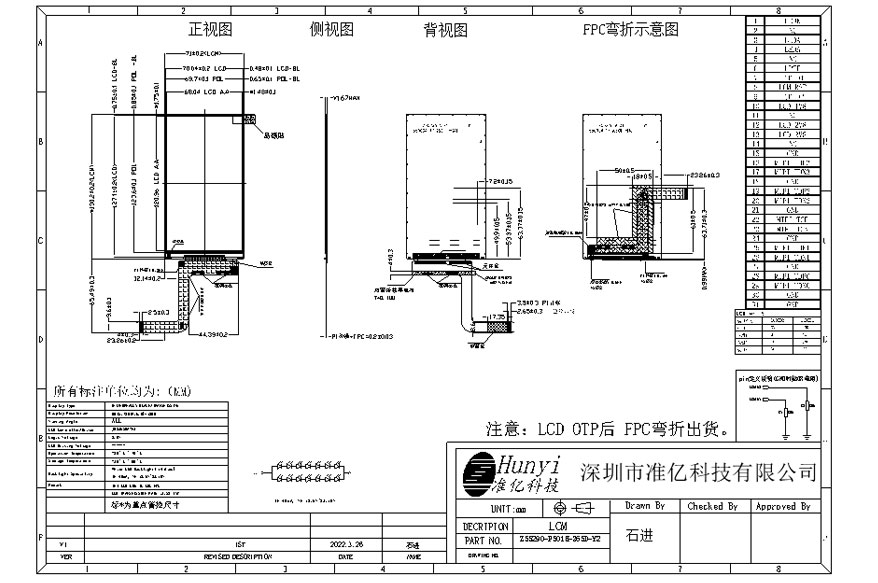

3.1 LCM

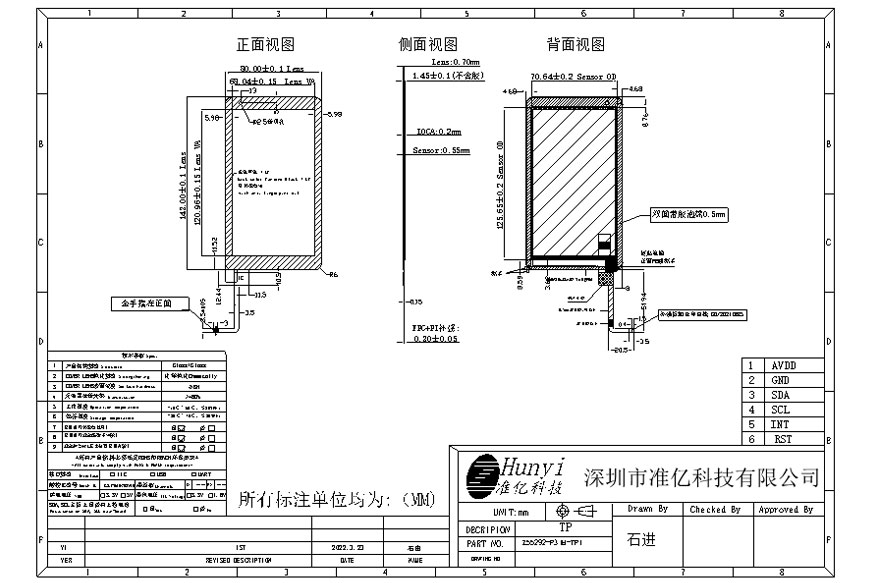

3.2 TP
