Tamaño: pantalla LCD de 6,86 pulgadas
Resolución: 480*1280
Área activa: 60,22*160,59mm
Interfaz: MIPI
Ángulo de visión: IPS
Brillo: 500 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

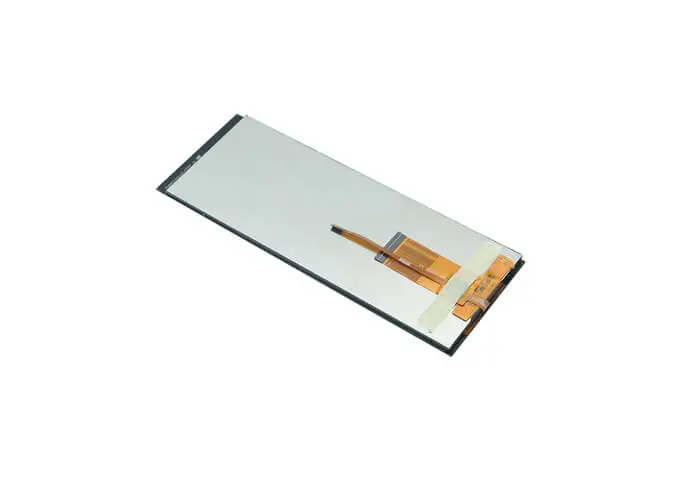

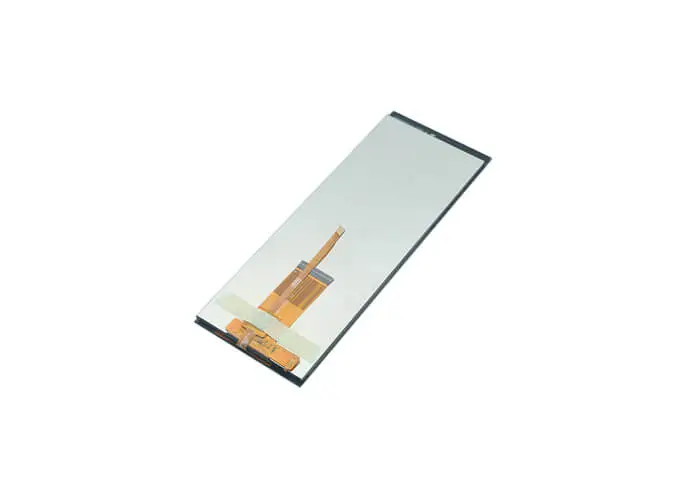

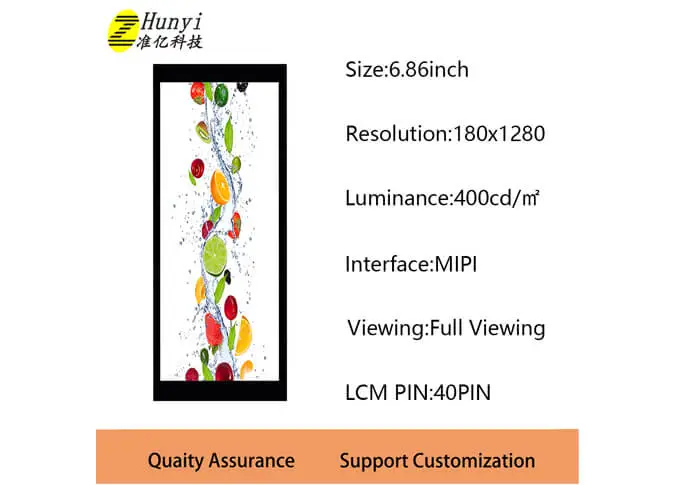

Z686006 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 480*1280. La técnica IPS (conmutación en el plano) hace que este 6,86 "China IPS LCD tenga un ángulo de visión más amplio. Este panel IPS TFT está integrado en el controlador HICNL9707 IC. Este módulo a-Si TFT LCD viene con interfaz MIPI, brillo de 500cd/m².
Si tiene requisitos especiales, como la interfaz de unidad IC, FPC, panel táctil, brillo, color, retroiluminación, etc, También podemos proporcionarMódulo de pantalla LCD personalizadoPara ti.
NuestroMódulo LCD fábricaLlevar a cabo ISO 9001: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, todo elTipo de barra TFT LCDPasó ROHS, REACH Certificación.
La pantalla LCD de 6,86 pulgadas es ampliamente utilizada en el timbre médico, visual, jugador del juego, electrodoméstico, escáner de QRcode, hogar inteligente, industria, de mano, al aire libre, HMI, E-bike, vehículo, proyector, impresora 3D, dispositivo de audio, robot, etc.

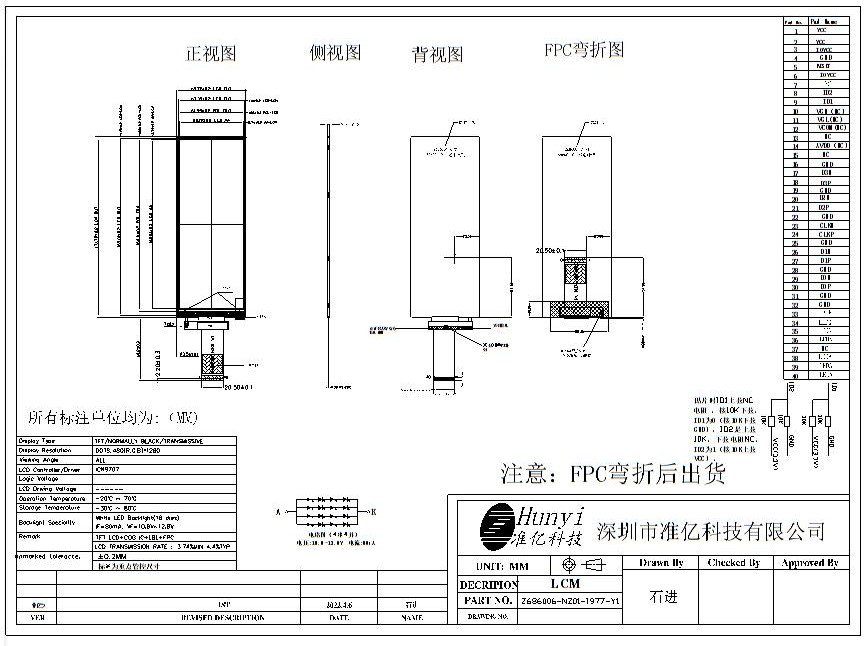

No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 6.86 | inch |
2 | Display Resolution | 480 (H) × RGB × 1280 (V） | pixels |
3 | Pixel Pitch | 41.8 (H) × 125.4 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 171.79 (W) × 65.72 (H) × 2.6 (T) | mm |
5 | LCD Outline Dimension | 169.01 (W) × 63.39 (H) × 0.8 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | N/A | mm |
7 | LCD Active Area | 160.51 (W) × 60.19 (H) | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | ICNL9707 | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 4.4% Min: 3.74% | - |
14 | LCD Contrast Ratio | Typ.: 1500 Min: 1000 | - |
15 | FPC Version | Z686006-NZ01-I977-Y1 | - |
16 | Interface | MIPI | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/4 Series 4 Parallel (16 lights in total) | - |
20 | Luminance | 500 | nit |
21 | Weight | 0.105 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | VCC | POWER SUPPLY（3.3V） |
3 | IOVCC | I/O POWER SUPPLY（1.8V） |
4 | GND | Ground |
5 | RESET | LCM RESET PIN |
6 | IOVCC | I/O POWER SUPPLY（1.8V） |
7 | NC | No Connection |
8 | ID2 | LCM ID PIN |
9 | ID1 | LCM ID PIN |
10-15 | NC | No Connection |
16 | GND | Ground |
17 | D3N | Negative MIPI differential data input |
18 | D3P | Positive MIPI differential data input |
19 | GND | Ground |
20 | D2N | Negative MIPI differential data input |
21 | D2P | Positive MIPI differential data input |
22 | GND | Ground |
23 | CLKN | Negative MIPI differential CLOCK input |
24 | CLKP | Positive MIPI differential CLOCK input |
25 | GND | Ground |
26 | D1N | Negative MIPI differential data input |
27 | D1P | Positive MIPI differential data input |
28 | GND | Ground |
29 | D0N | Negative MIPI differential data input |
30 | D0P | Positive MIPI differential data input |
31-32 | GND | Ground |
33-36 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
37 | NC | No Connection |
38-40 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
