Tamaño: 7 pulgadas
Resolución: 800*480
Interfaz: RGB
Ángulo de visión: 12 en punto
Brillo: 320 NITs
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

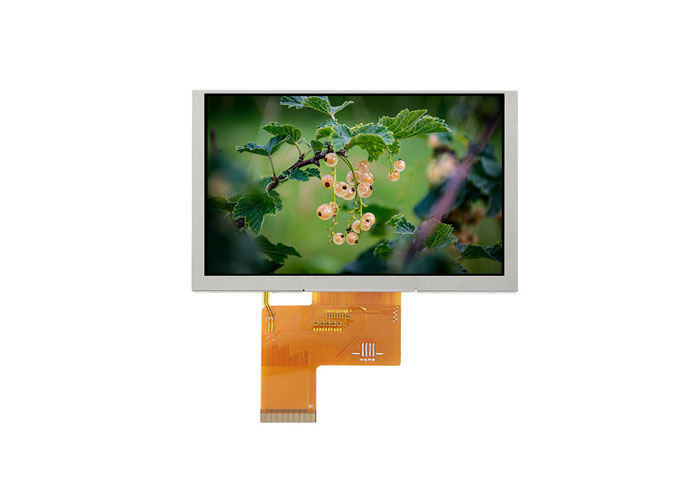

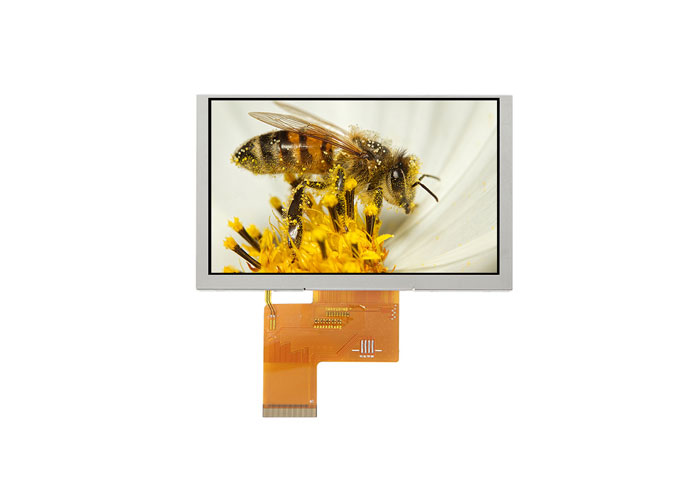

Z70015 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 800*480. Este módulo a-Si TFT LCD viene con interfaz RGB, 320cd/m² brillo. Ángulo de visión de las 12 en punto.
Si usted tiene requisitos especiales, como la unidad de interfaz IC, FPC, panel táctil, brillo, color, retroiluminación, etc, podemos proporcionarLCD de forma personalizadaPara ti.
Como unProveedor de pantalla LCD cuadrada, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
La horizontal 7 pulgadasPantalla LCD TFT al por mayorEs ampliamente utilizado en médicos, timbre visual, expendedoras, mechine de aprendizaje, ventilador, osciloscopio, cocina, electrodomésticos, escáner QRcode, hogar inteligente, industria, portátil, al aire libre, HMI, e-bike, vehículo, proyector, impresora 3D, dispositivo de audio, robot, báscula eléctrica, navegación, publicidad de ascensores, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 7.0 | inch |
2 | Display Resolution | 800 (H） × RGB × 480 (V） | pixels |
3 | Pixel Pitch | 64.2 (H）× 179 (V） | um |

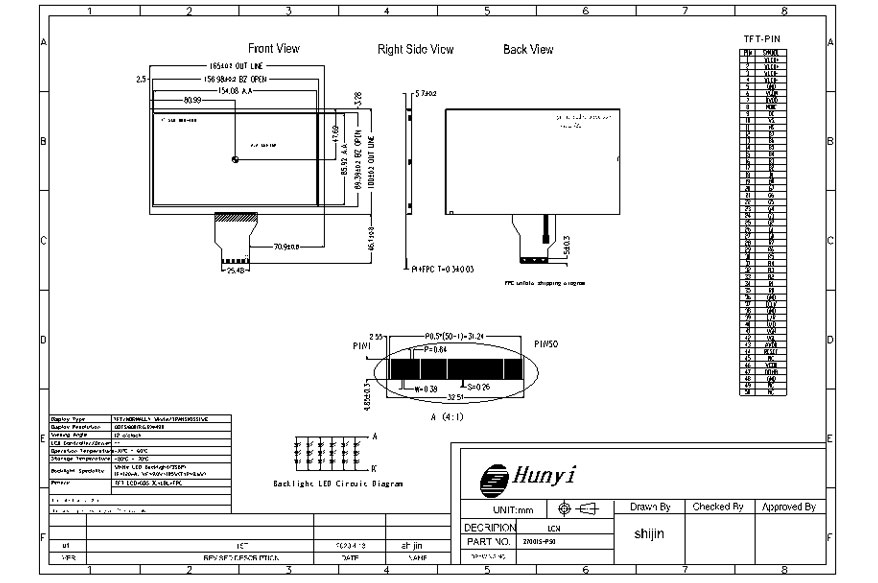

4 | LCM Outline Dimension (Without FPC） | 165 (W) × 100 (H) × 5.7 (T) | mm |
5 | LCD Active Area | 154.08 (W） × 85.92 (H） | mm |
6 | View Direction (Gray Inversion) | 12 o'clock | - |
7 | Driver IC | / | - |
8 | Pixel Arrangement | RGB-Stripe | - |
9 | Display Mode | Normal White | - |
10 | Pixel driving Element | a-Si TFT | - |
11 | LCD Transmittance | Typ.: TBD | - |
12 | LCD Contrast Ratio | Typ.: 500 Min: 400 | - |
13 | FPC Version | Z70015-P50 V1 | - |
14 | Interface | RGB | - |
15 | Operating Temperature | -10°C~ 60°C | - |
16 | Storage Temperature | -20°C~ 70°C | - |
17 | Backlight Arrangement | LED/3 Series 6 Parallel (18 lights in total) | - |
18 | Luminance | Typ.:320 | nit |
19 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
3-4 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
5 | GND | Ground |
6 | VCOM | Common Voltage |
7 | DVDD | POWER SUPPLY |
8 | MODE | DE/SYNC MODE SELECT |
9 | DE | DATA INPUT ENABLE |
10 | VS | Vertical Sync Input |
11 | HS | Horizontal Sync Input |
12-19 | B7-B0 | Blue DATA |
20-27 | G7-G0 | Green DATA |
28-35 | R7-R0 | Red DATA |
36 | GND | Ground |
37 | DCLK | Sample Clock |
38 | GND | Ground |
39 | L/R | Left/Right Selection |
40 | U/D | Up/Down Selection |
41 | VGH | Gate ON Voltage |
42 | VGL | Gate OFF Voltage |
43 | AVDD | Power For Analog Circuit |
44 | RESET | Global Reset pin |
45 | NC | No Connection |
46 | VCOM | Common Voltage |
47 | DITHB | Dithering Function |
48 | GND | Ground |
49-50 | NC | No Connection |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
La tecnología Zhunyi presta atención a la calidad y el servicio. Bienvenido a visitarnos y unirse para un futuro próspero.
