Tamaño: 7 pulgadas
Resolución: 600*1024
Área activa: 89,28*152,37mm
Interfaz: MIPI
Ángulo de visión: IPS
Brillo: 400 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

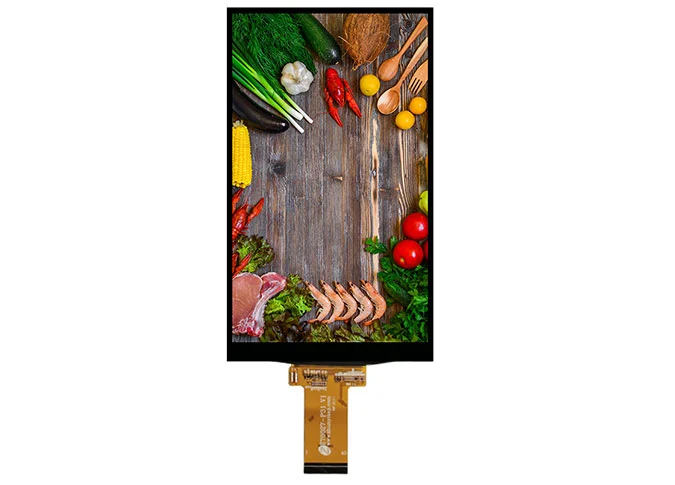

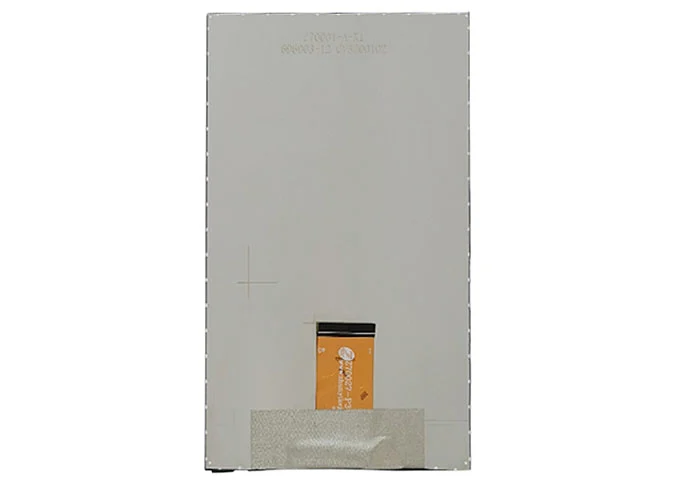

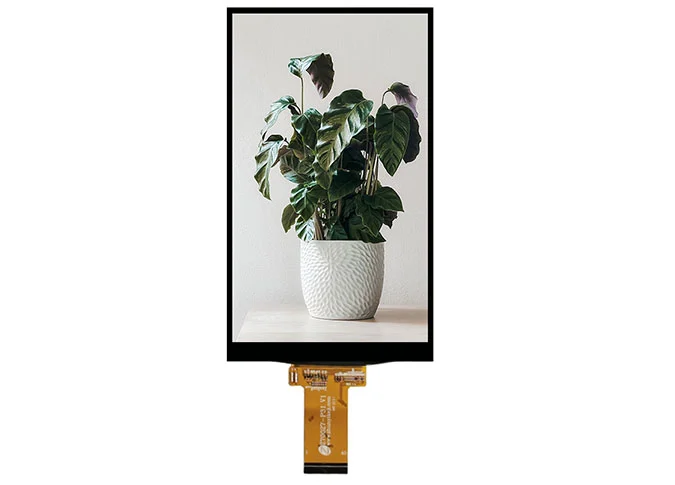

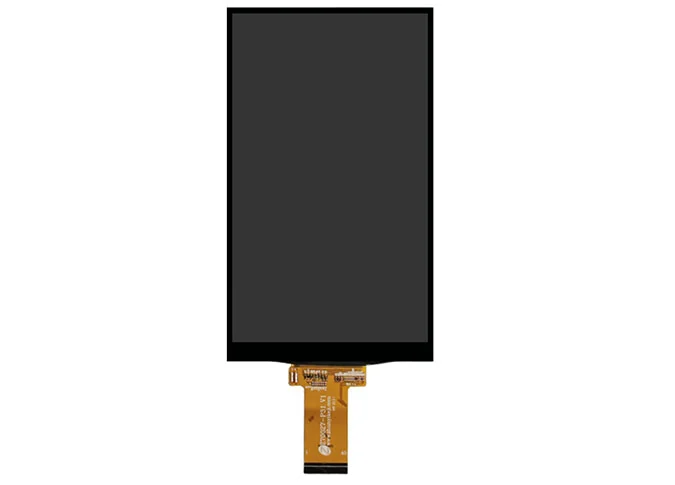

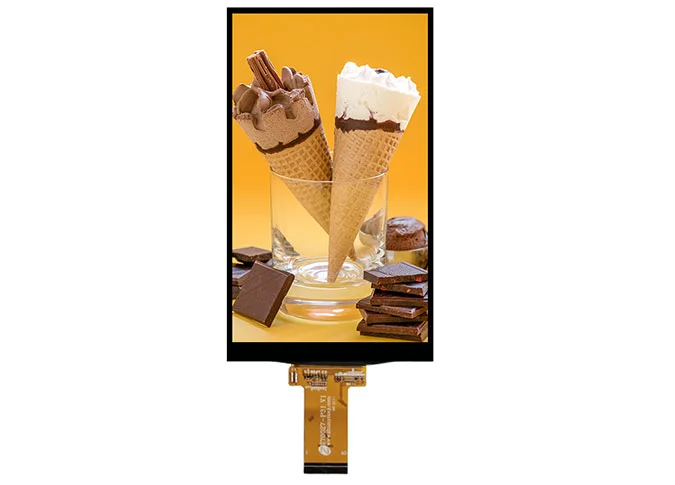

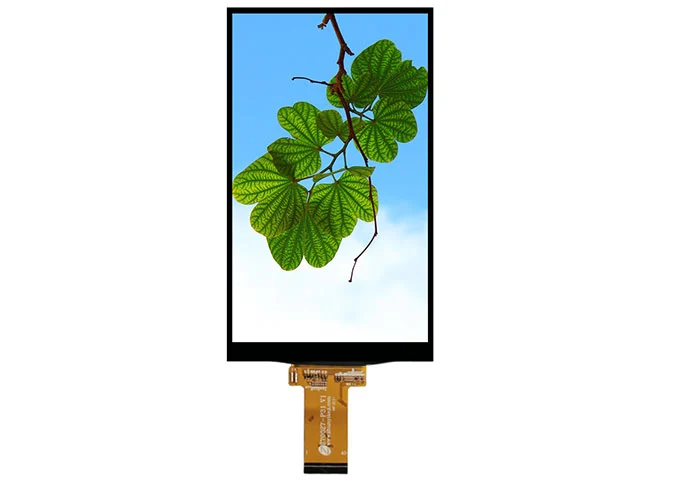

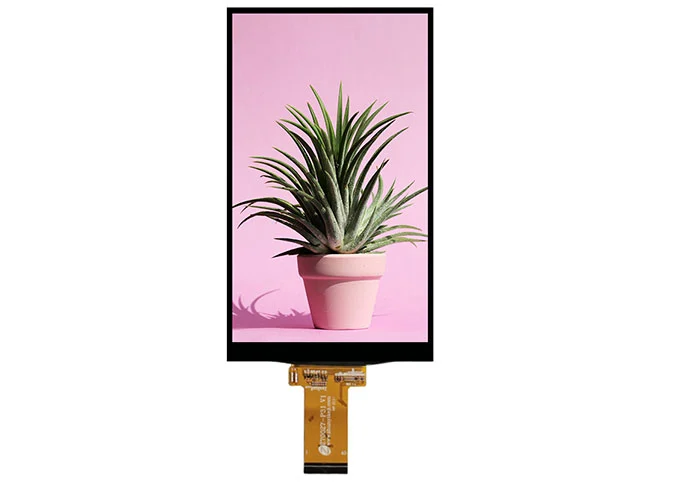

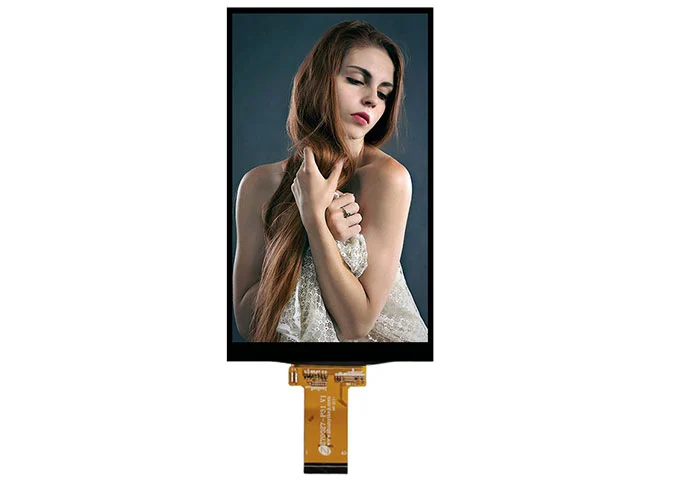

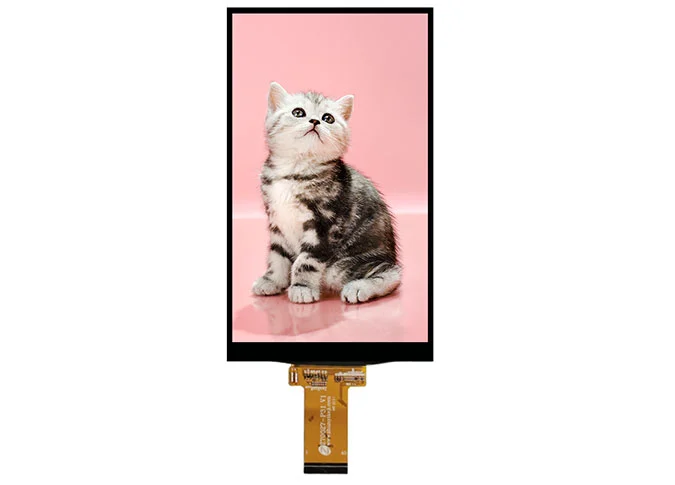

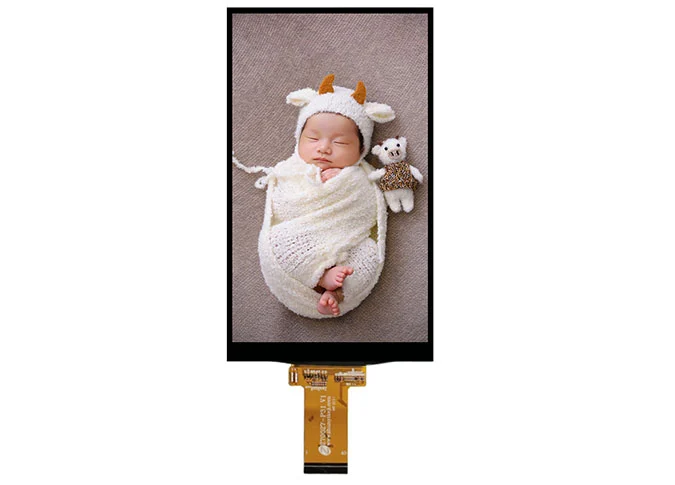

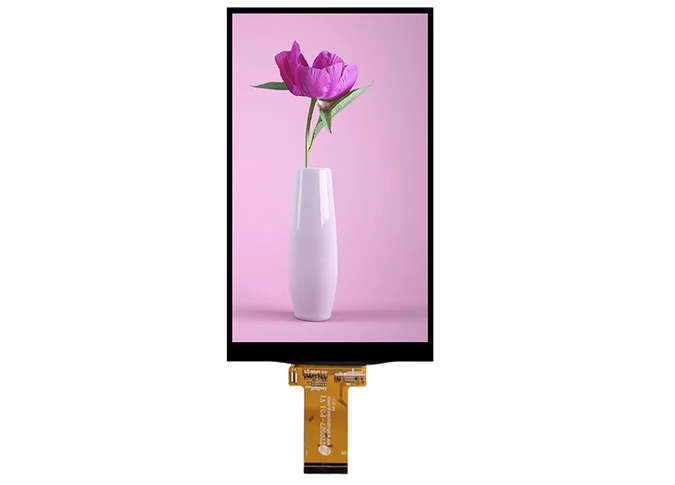

Z70027 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 600*1024. La técnica IPS (In-plane Switching) hace que este módulo LCD de 7 "tenga un ángulo de visión más amplio. Esta pantalla LCD está integrada OTA7290B-C el controlador IC. Este módulo a-Si TFT LCD viene con interfaz MIPI, brillo de 400cd/m².
Si usted tiene requisitos especiales, como unidad IC, interfaz, FPC, panel táctil, brillo, color, retroiluminación, panel táctil, etc, como unFabricante de LCD personalizado de China, También podemos personalizar para usted.
Como unProveedor de pantalla LCD de ChinaNuestra fábrica realiza 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
La pantalla LCD de 7 pulgadas es ampliamente utilizada en el timbre médico, visual, expendedora, mechine de aprendizaje, ventiladores, osciloscopio, cocina, electrodomésticos, escáner QRcode, hogar inteligente, industrias, de mano, al aire libre, HMI, E-bike, vehículo, proyector, impresora 3D, dispositivo de audio, robot, escala eléctrica, navegación, Publicidad ascensor, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 6.95 | inch |
2 | Display Resolution | 600 (H) × RGB × 1024 (V） | pixels |
3 | Pixel Pitch | 49.6 (H) × 148.8 (V） | um |

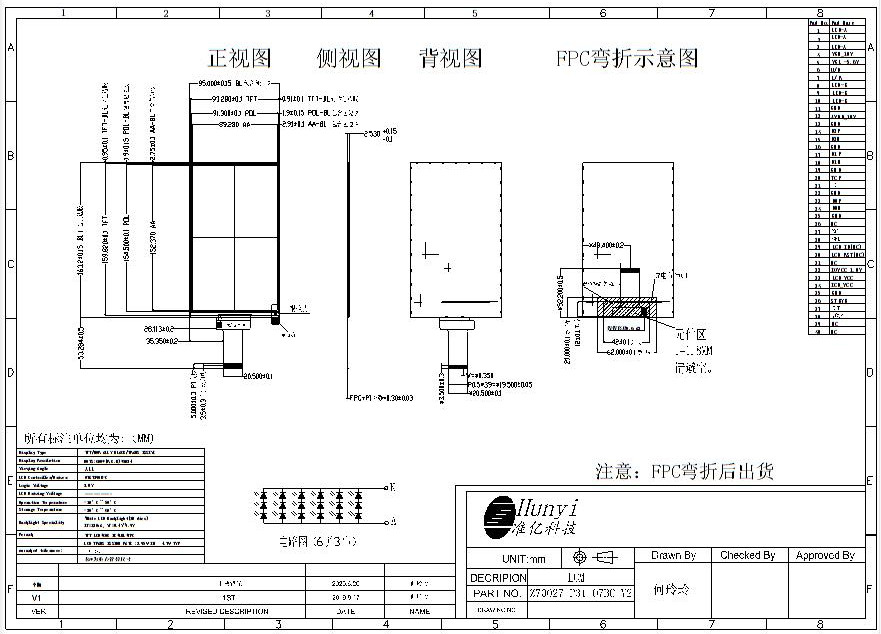

4 | LCM Outline Dimension (Without FPC） | 95 (W) × 163.2 (H) × 2.53 (T) | mm |
5 | LCD Outline Dimension | 93.28 (W) × 159.82 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 89.28 (W) × 152.37 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | OTA7290B-C | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.7% Min: 3.95% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 600 | - |
14 | FPC Version | Z70027-P31 V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -10°C~ 50°C | - |
17 | Storage Temperature | -20°C~ 60°C | - |
18 | Backlight Arrangement | LED/3 Series 6 Parallel (18 lights in total) | - |
19 | Luminance | 380 | nit |
20 | Weight | 0.080 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-3 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
4 | VGH | TFT Gate ON Voltage (18V) |
5 | VGL | TFT Gate OFF Voltage (-5.6V) |
6 | U/D | Gate up or down scan control PIN |
7 | L/R | Source right or left sequence control PIN |
8-10 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
11 | GND | Ground |
12 | AVDD | Power For Analog Circuit (10V) |
13 | GND | Ground |
14 | D2P | Positive MIPI differential data input |
15 | D2N | Negative MIPI differential data input |
16 | GND | Ground |
17 | D1P | Positive MIPI differential data input |
18 | D1N | Negative MIPI differential data input |
19 | GND | Ground |
20 | TCP | Positive MIPI differential CLOCK input |
21 | TCN | Negative MIPI differential CLOCK input |
22 | GND | Ground |
23 | D0P | Positive MIPI differential data input |
24 | D0N | Negative MIPI differential data input |
25 | GND | Ground |
26-27 | NC | No Connection |
28 | GND | Ground |
29 | LCD_ID(NC) | LCM ID PIN (No Connection) |
30 | LCD_RESET(NC) | LCM RESET PIN (No Connection) |
31 | NC | No Connection |
32 | IOVCC | I/O POWER SUPPLY(1.8V) |
33-34 | LCD_VCC | POWER SUPPLY |
35 | GND | Ground |
36 | STBYB | LCM Standby Mode PIN |
37 | GND | Ground |
38 | VCOM | Common Voltage |
39-40 | NC | No Connection |
LCD_RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
