Tamaño: 7 pulgadas
Resolución: 1024*600
Área activa: 154,21*85,92mm
Interfaz: MIPI
Ángulo de visión: IPS
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

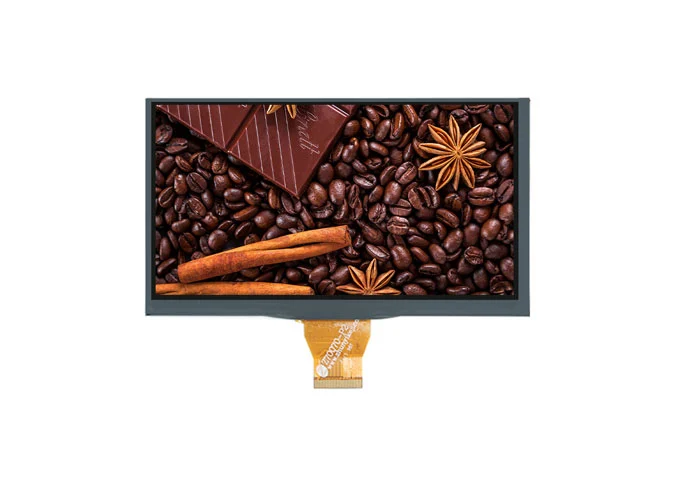

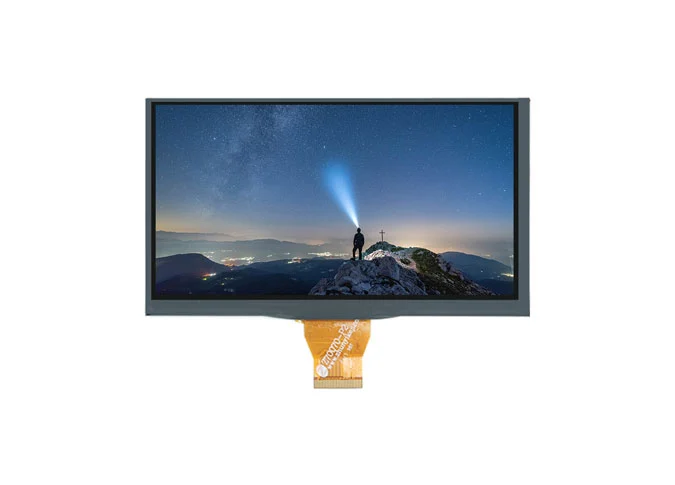

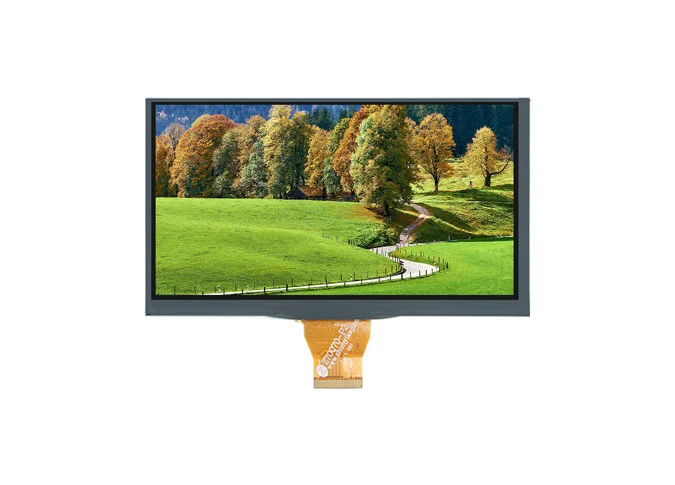

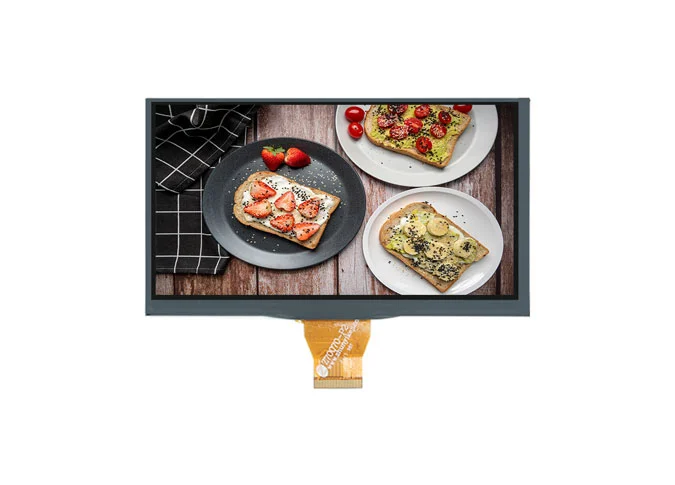

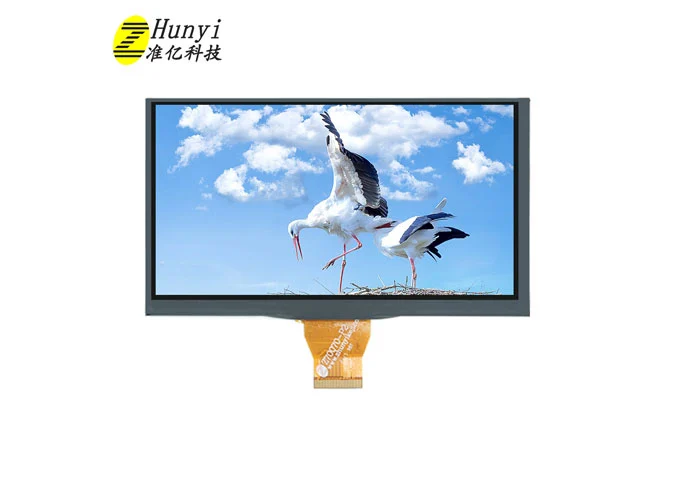

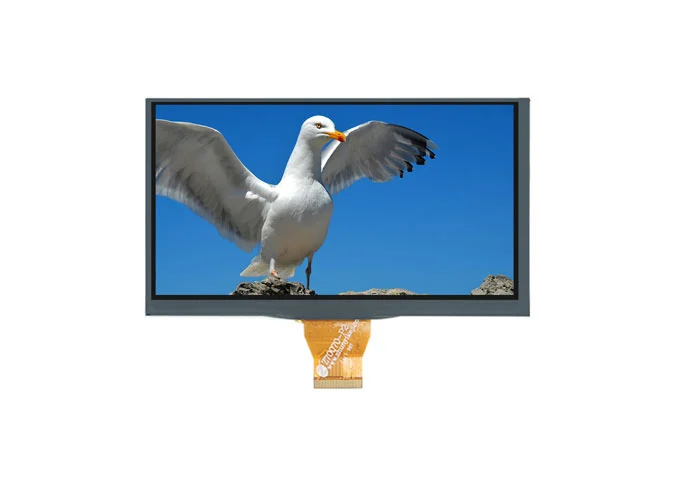

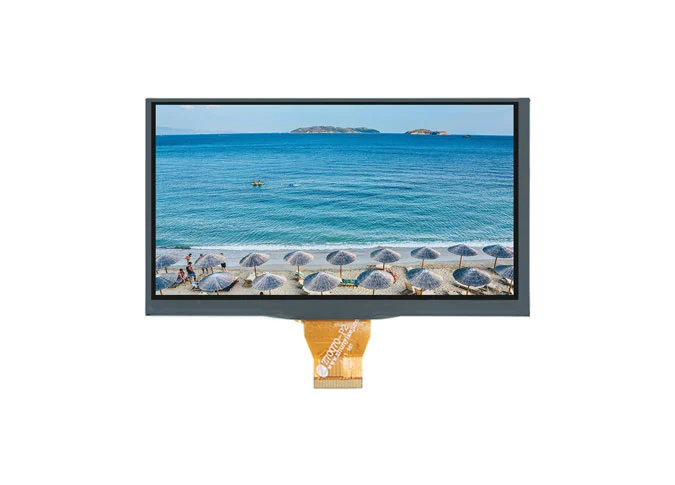

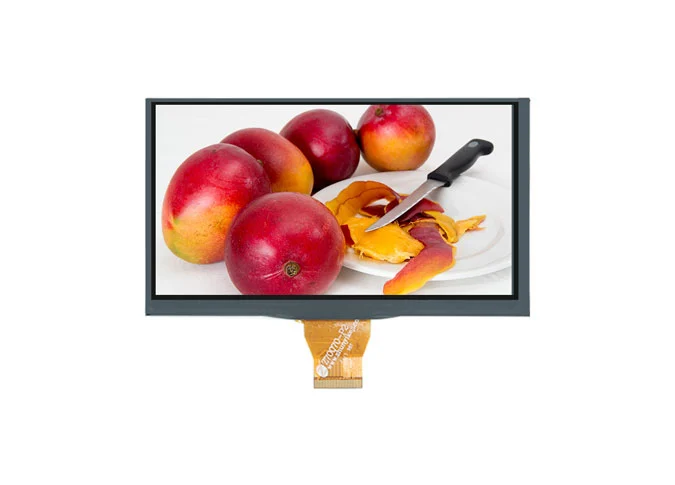

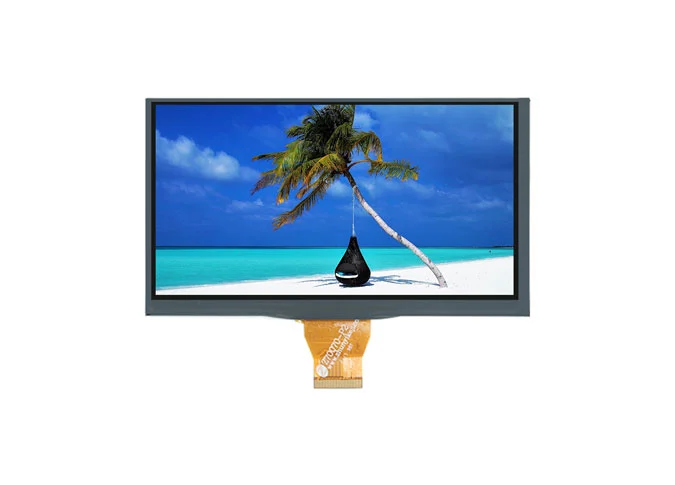

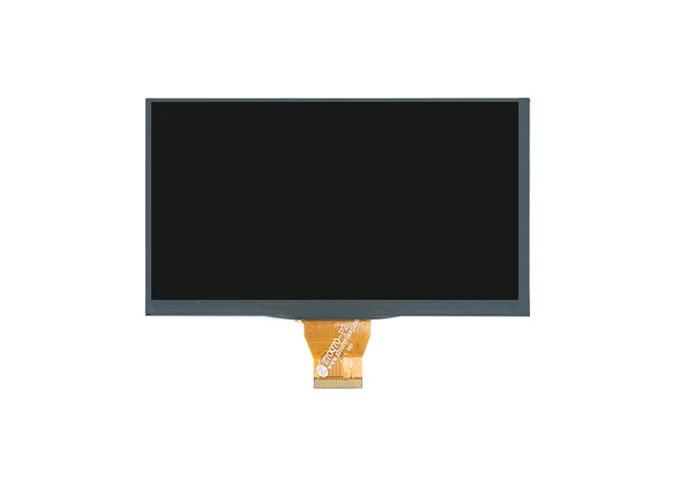

Z70049 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 1024*600. La técnica IPS (In-plane Switching) hace que este módulo LCD de 7 "tenga un ángulo de visión más amplio. EstoMódulo de pantalla LCD al por mayorEstá integrado EK79007AD-2 EK73217BCGA driver IC. Este módulo a-Si TFT LCD viene con interfaz MIPI.
Si usted tiene requisitos especiales, como la unidad de interfaz IC, FPC, panel táctil, brillo, color, retroiluminación, etc, como unProveedor de pantalla LCD personalizado, También podemos personalizar para usted.
NuestroMódulo de visualización de fábricaLlevar a cabo ISO 9001: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, toda la pantalla LCD pasó ROHS, REACH Certificación.
La pantalla LCD horizontal de 7 pulgadas es ampliamente utilizada en médicos, timbre visual, expendedoras, mechine de aprendizaje, ventilador, osciloscopio, cocina, electrodomésticos, escáner QRcode, hogar inteligente, industria, portátil, al aire libre, HMI, E-bike, vehículo, proyector, impresora 3D, dispositivo de audio, robot, escala eléctrica, Navegación, publicidad de ascensores, etc.
Item | Main Display | Unit |
Number of Pixels | 1024 * RGB * 600 | Pixel |

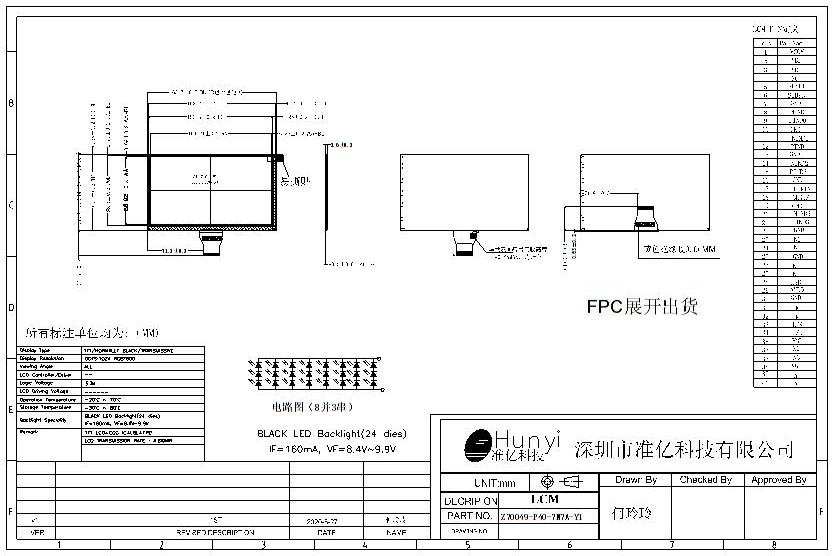

LCM Outline Dimension | 163.70 (W) * 96.9 (H) * 2.59 (T) | mm |
LCD Outline Dimension | 162.20 (W) * 95.70 (H) * 1.0 (T) | mm |
Active Area | 154.21 (W) * 85.92 (H) | mm |
Pixel Pitch | 0.0502 (W) * 0.1432 (H) | mm |
Display Mode | Normally Black | |
Pixel Arrangement | RGB vertical stripe | |
Viewing Direction | Free | |
Color Configuration | RGB | |
LCD Transmittance | Typ: 5.0%; Min: 4.8% | |
LCD Contrast Ratio | Typ: 800 | |
FPC Version | Z70049-P40 V1 | |
Interface | LVDS | |
Operating Temperature | -20℃ ~ 70℃ | |
Storage Temperature | -30℃ ~ 80℃ | |
Backlight arrangement | LED / 3 series 8 parallel | |
Luminance | - | |
Weight | - |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | VCOM | Common Voltage (3.15V) |
2-3 | VDD | POWER SUPPLY (3.3V） |
4 | NC | NC |
5 | RES | Reset pin (3.3V） |
6 | STBYB | Standby mode, normally pull high STBYB= "1", normal operation STBYB= "0", timing control, source driver will turn off, all output are high-Z |
7 | GND | Ground |
8 | D0-N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
9 | D0-P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
10 | GND | Ground |
11 | D1-N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
12 | D1-P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
13 | GND | Ground |
14 | D2-N | MIPI-DSI Data differential signal input pins. (Data lane 2) |
15 | D2-P | MIPI-DSI Data differential signal input pins. (Data lane 2) |
16 | GND | Ground |
17 | CLK-N | MIPI-DSI CLOCK differential signal input pin |
18 | CLK-P | MIPI-DSI CLOCK differential signal input pin |
19 | GND | Ground |
20 | D3-N | MIPI-DSI Data differential signal input pins. (Data lane 3) |
21 | D3-P | MIPI-DSI Data differential signal input pins. (Data lane 3) |
22 | GND | Ground |
23-24 | NC | NC |
25 | GND | Ground |
26-27 | NC | NC |
28 | HSD | In LVDS interface connected HSD to FPC for pin setting HSD= "L": 8 bit HSD= "H": 6 bit |
29 | AVDD | Power for Analog Circuit (9.6V) |
30 | GND | Ground |
31-32 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
33 | L/R | SHLR |
34 | U/D | UPDN |
35 | VGL | Gate OFF Voltage (-6V) |
36-37 | NC | NC |
38 | VGH | Gate ON Voltage (18V) |
39-40 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
