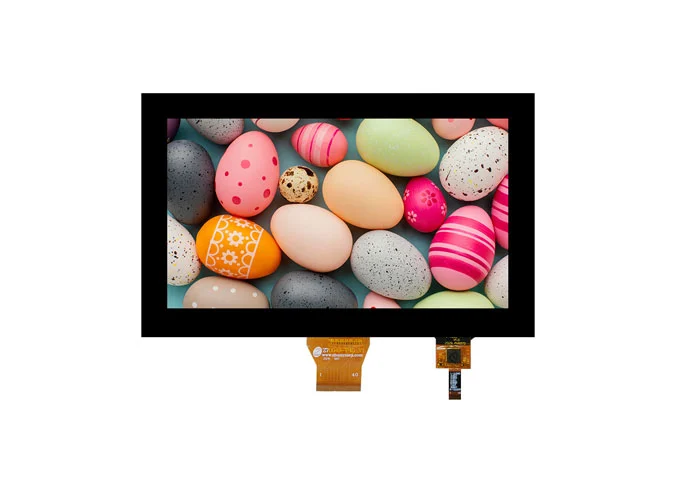

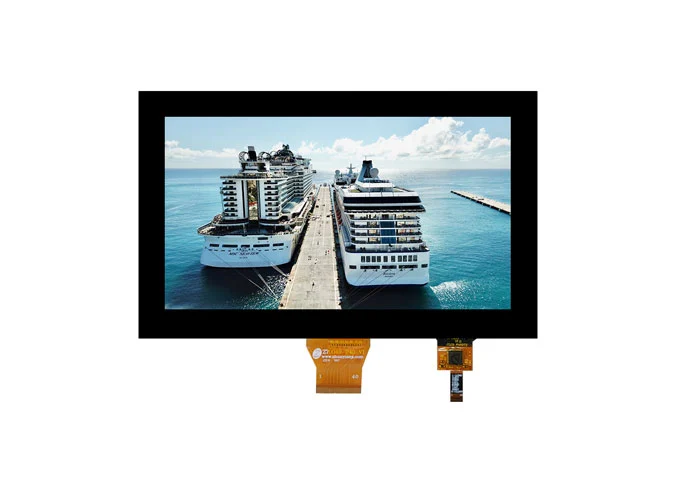

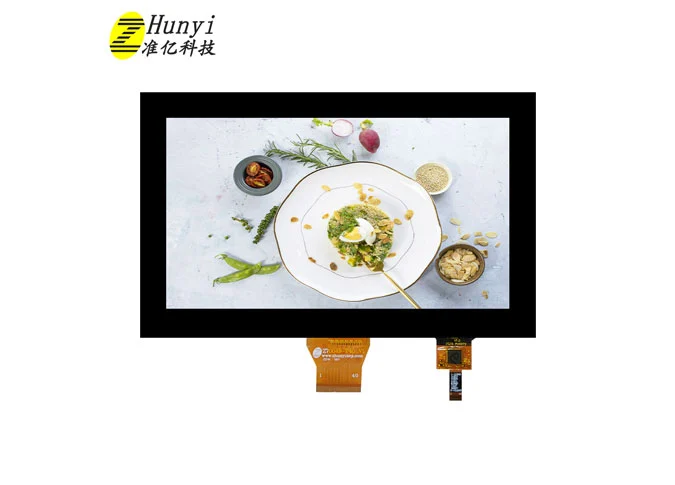

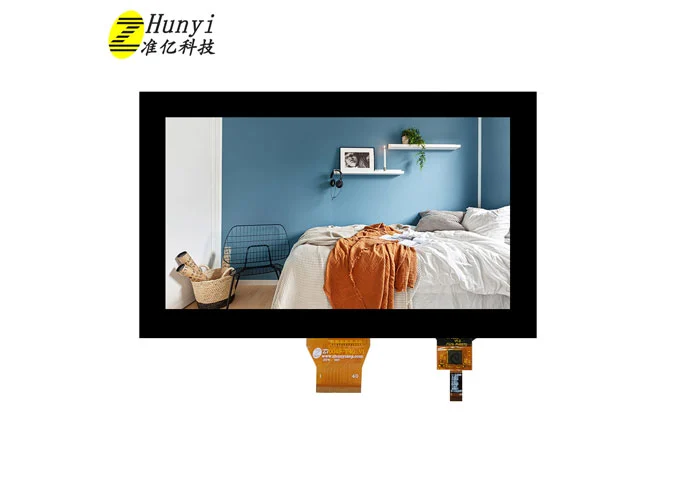

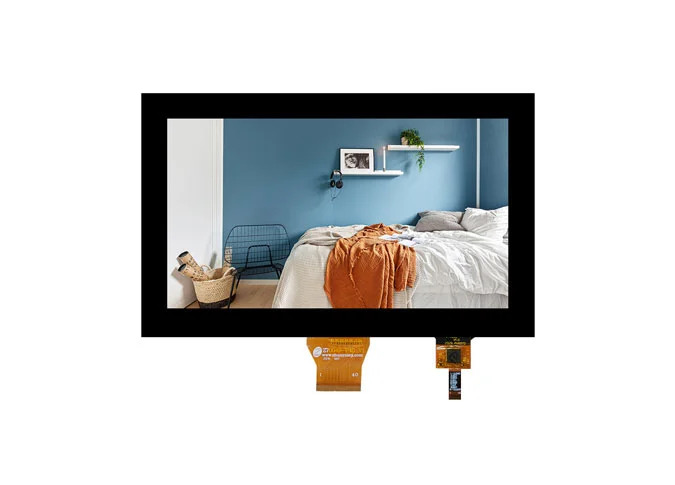

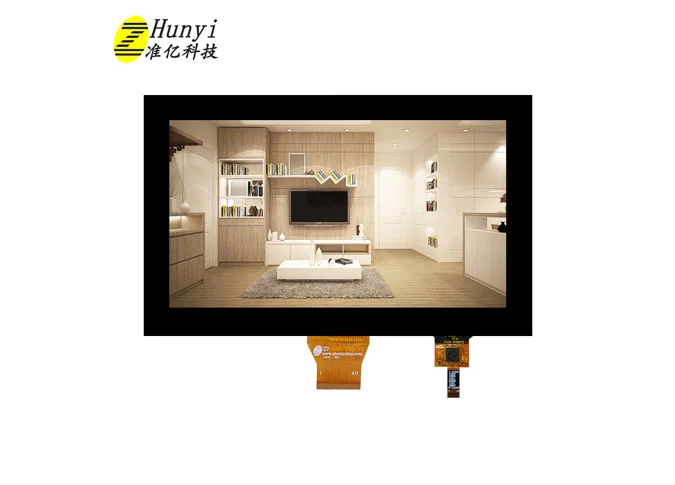

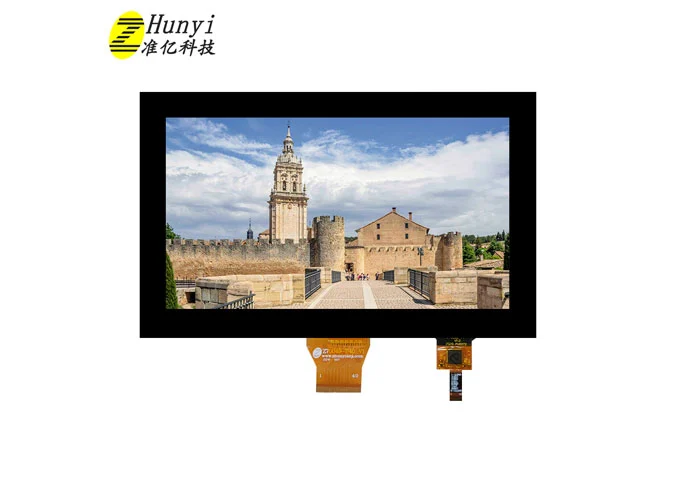

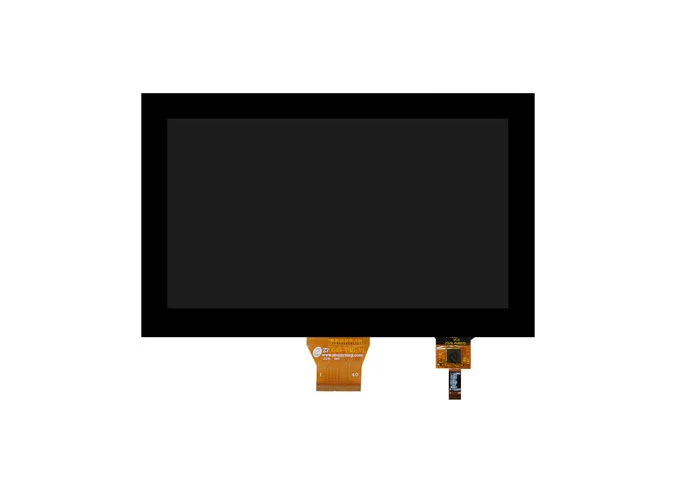

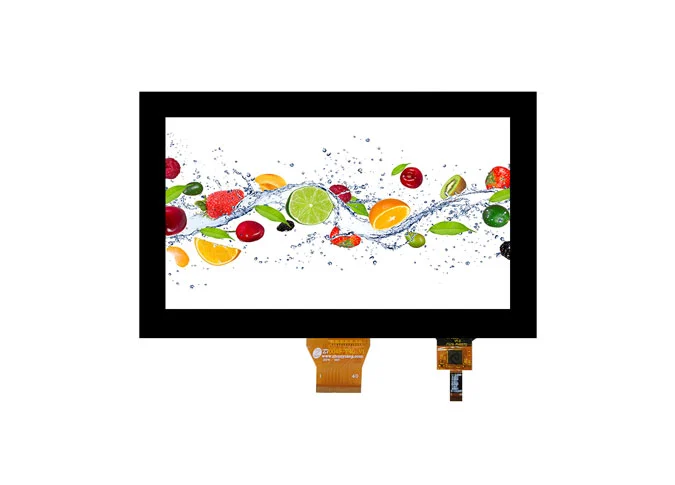

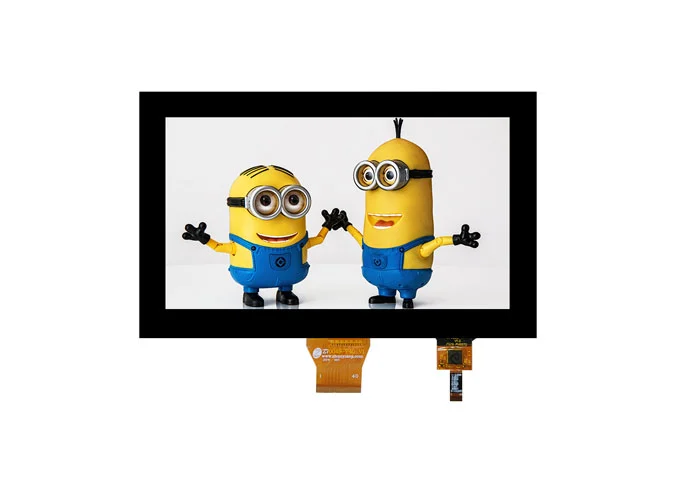

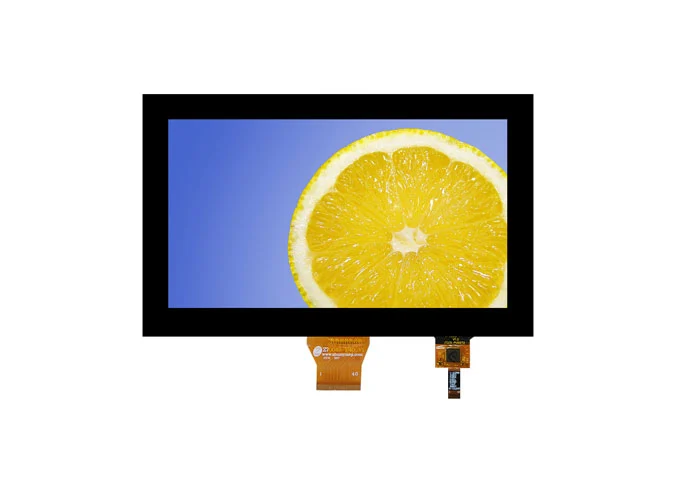

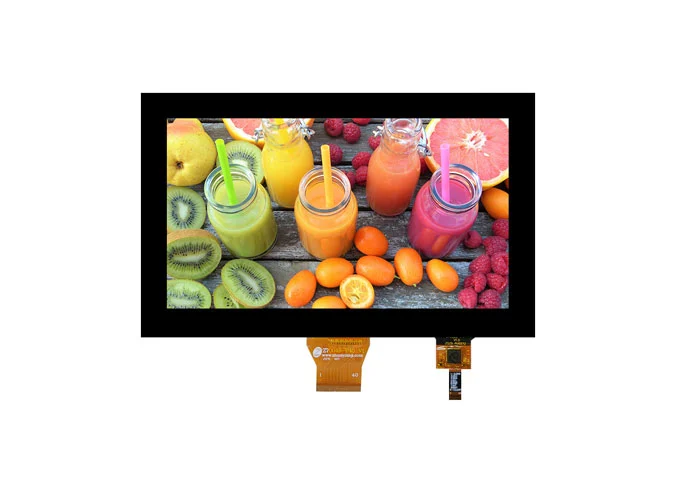

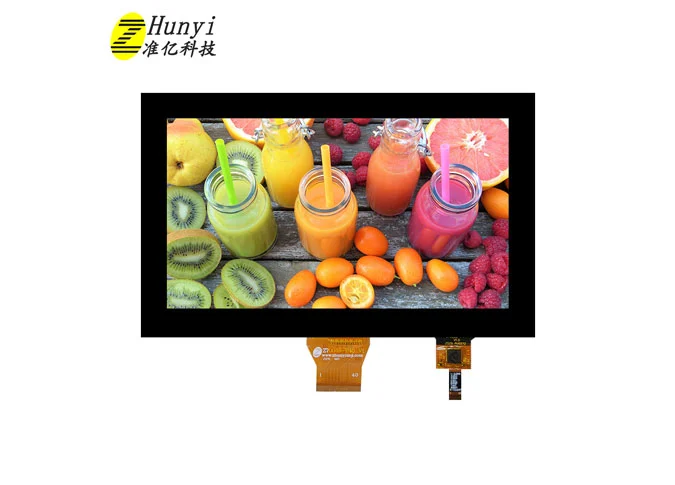

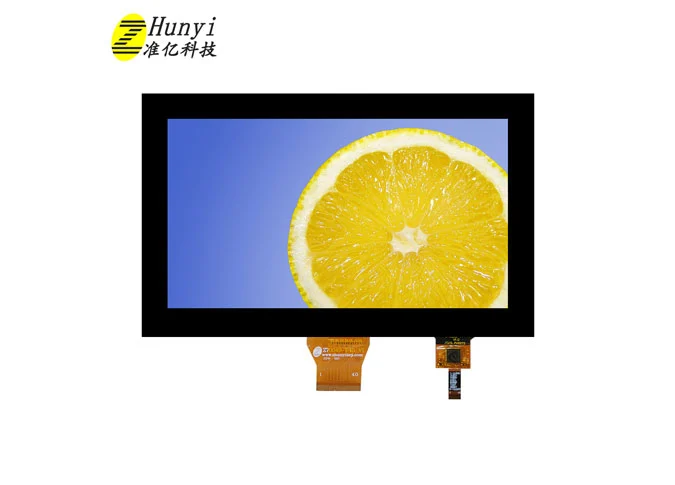

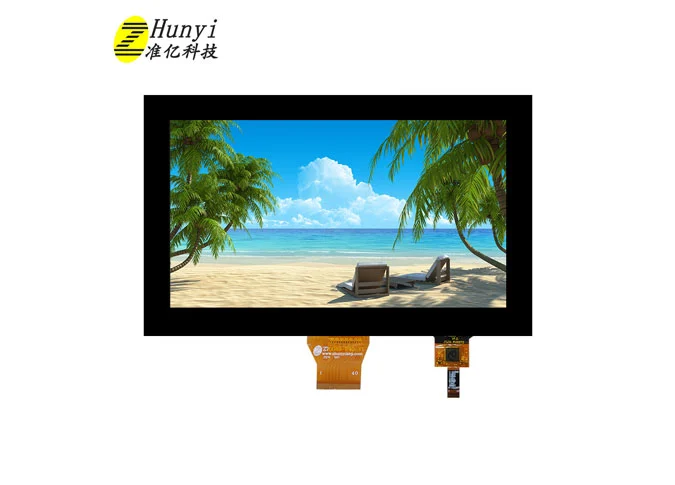

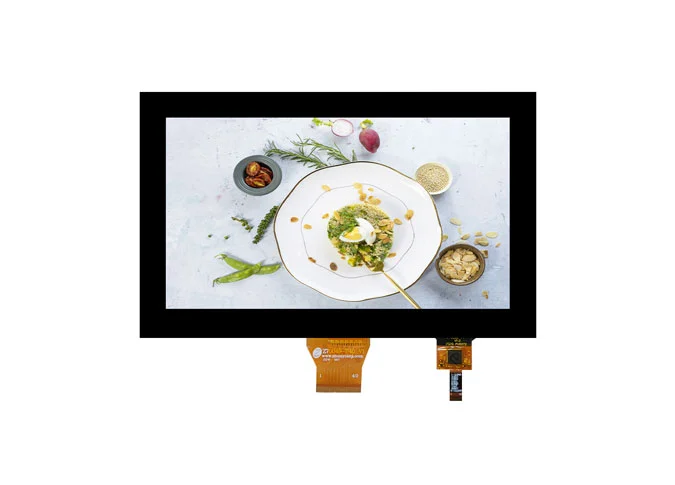

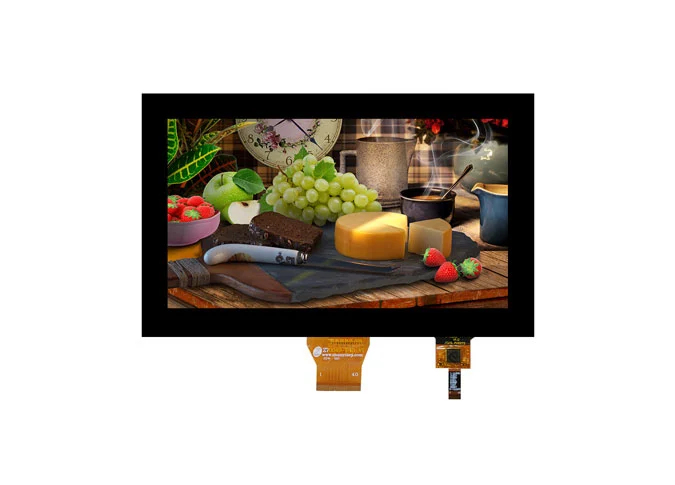

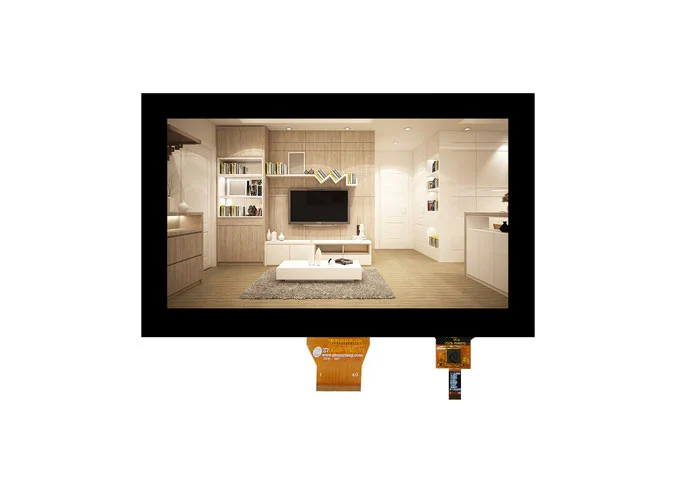

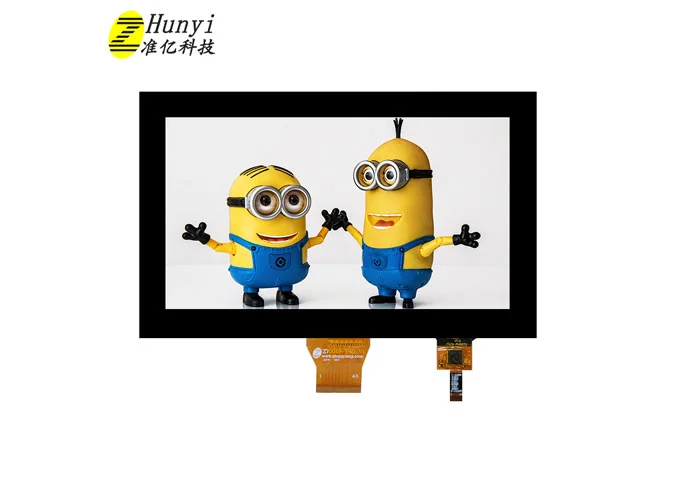

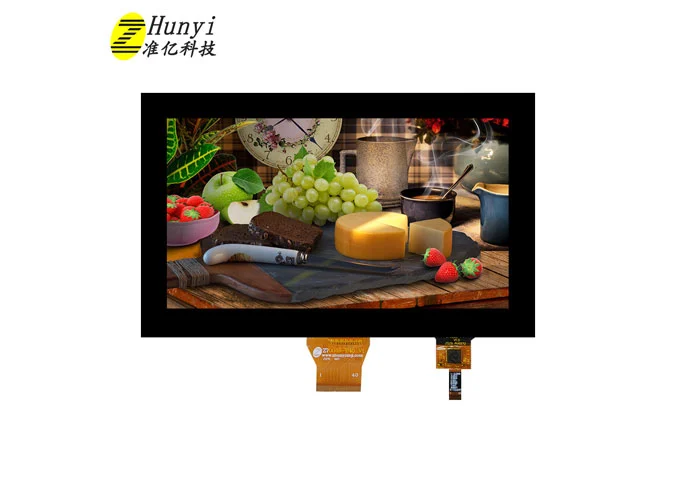

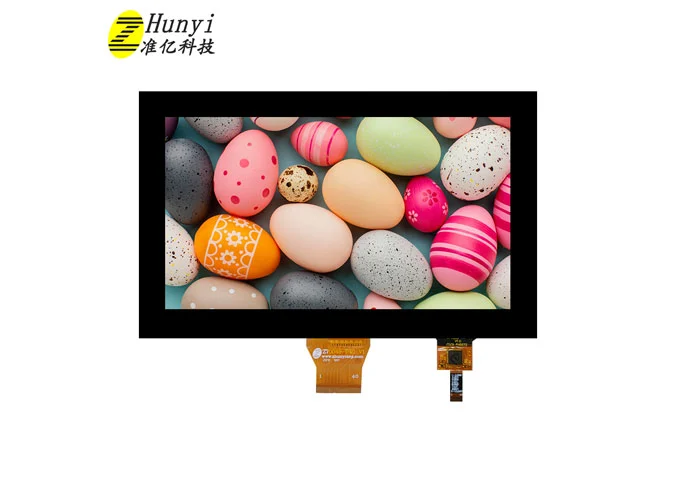

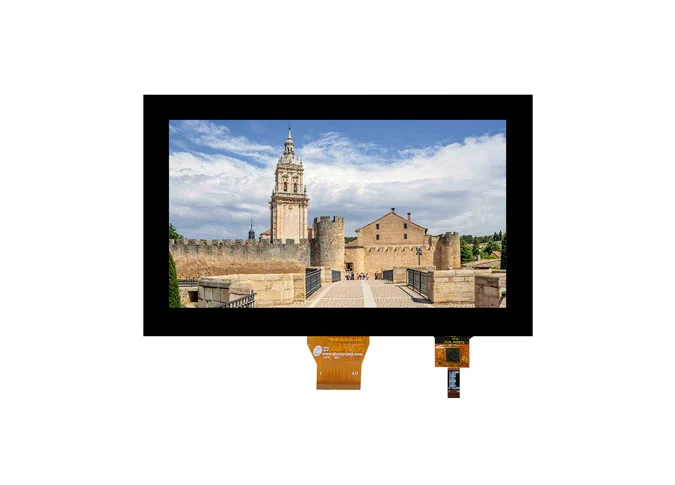

Tamaño: 7 pulgadas
Resolución: 1024*600
Interfaz LCD: RGB
Interfaz táctil: IIC
Panel táctil: capacitivo
Driver IC: EK79001HN EK73215BCGA
Controlador táctil: GT911
Ángulo de visión: IPS
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH
Z70069-ZC es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con panel táctil capacitivo, QVGA 480*480. Este tacto TFTPantalla LCD TFT cuadradaEstá integrado ST7701S LCD controlador IC y GT911 controlador táctil. Este módulo táctil a-Si TFT LCD viene con interfaz RGB e I2C. Multi-punto táctil. G estructurador.
Si usted tiene un requisito especial, como la unidad IC, interfaz, FPC, panel táctil, luz de fondo, brillo, color, etc, también podemos proporcionarTFT LCD personalizadoPara ti.
Como uno de losFábricas de pantalla táctil al por mayor, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
Esta pantalla táctil LCD horizontal de 7 pulgadas es ampliamente utilizada en médicos, timbre visual, expendedoras, mechine de aprendizaje, ventilador, osciloscopio, cocina, electrodomésticos, escáner QRcode, hogar inteligente, industria, portátil, al aire libre, HMI, E-bike, vehículo, proyector, impresora 3D, dispositivo de audio, robot, Báscula eléctrica, navegación, publicidad de ascensores, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 7.0 | inch |
2 | Display Resolution | 600 (H) × RGB × 1024 (V) | pixels |
3 | Pixel Pitch | 50.2 (H) × 143.2 (V) | um |
4 | LCM Outline Dimension (Without FPC） | 163.7 (W) × 96.9 (H) × 2.59 (T) | mm |
5 | LCD Outline Dimension | 162.2 (W) × 95.7 (H) × 1.0 (T) | mm |
TLCM Outline Dimension (Without FPC） | 164 (W) × 99 (H) × 4.34 (T) | mm | |
6 | LCD Active Area | 154.21 (W) × 85.92 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | EK79001HN+EK73215BCGA/ HX8282-A11+HX8696-A01 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5.0% Min: 4.8% | - |
13 | LCD Contrast Ratio | Typ.: 800 | - |
14 | FPC Version | Z70042-HB2509-R V1 | - |
15 | Interface | RGB | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/3 Series 10 Parallel (30 lights in total) | - |
19 | Luminance | 450 | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
3-4 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
5 | GND | Ground |
6 | VCOM | Common Voltage |
7 | DVDD | POWER SUPPLY (3.3V） |
8 | MODE | DE / HV mode select for TTL mode. |
9 | DE | Data Enable |
10 | VSD | Vertical synchronize Signal |
11 | HSD | Horizontal synchronize Signal |
12-19 | B7-B0 | Data bus |
20-27 | G7-G0 | Data bus |
28-35 | R7-R0 | Data bus |
36 | GND | Ground |
37 | DLCK | Pixel Clock |
38 | GND | Ground |
39 | SHLR | Source Right or Left sequence |
40 | UPDN | Gate Up or Down scan control |
41 | VDDG | Gate ON Voltage (18V) |
42 | VEEG | Gate OFF Voltage (-6V) |
43 | AVDD | Power for Analog Circuit (9.6V) |
44 | RSTB | LCM RESET PIN (3.3V) |
45 | NC | No Connection |
46 | VCOM | Common Voltage |
47 | DITH | Dithering Function |
48 | GND | Ground |
49-50 | NC | No Connection |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | TP_RESET | TP RESET PIN |
2 | TP_VDD | TP POWER SUPPLY (3.3V） |
3 | GND | Ground |
4 | TP_INT | TP Interrupt PIN |
5 | TP_SDA | TP I2C data (SDA) data input (MOSI) |
6 | TP_SCL | TP I2C clock (SCL) clock (SCLK) |

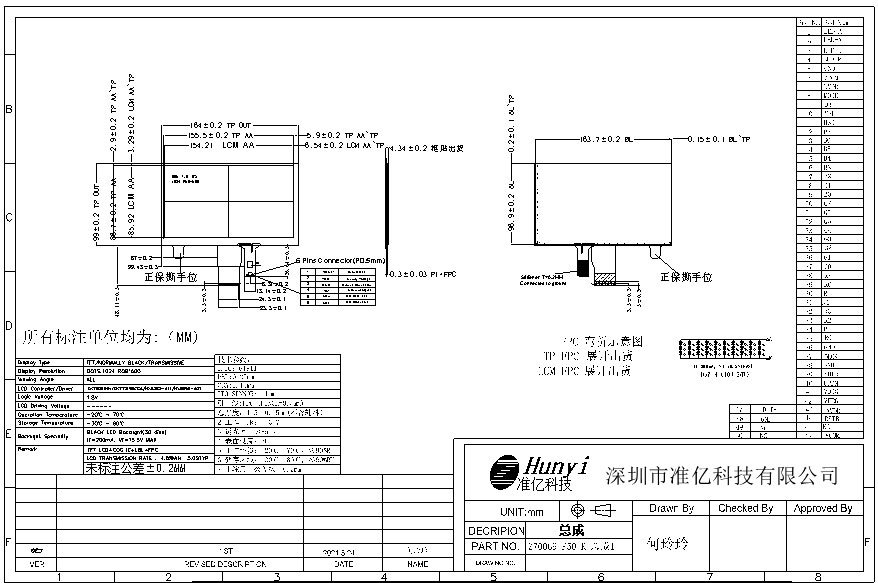

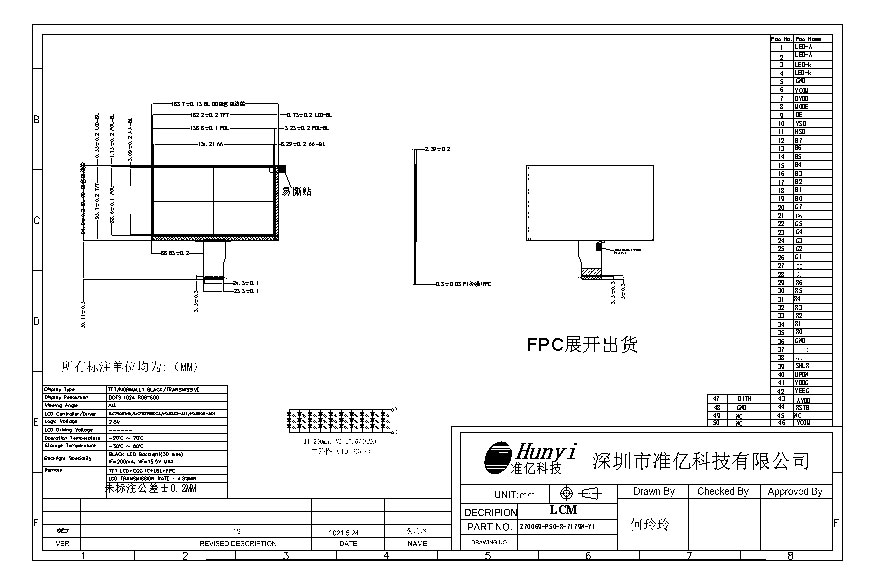

3.1 LCM
3.2 TLCM
