Tamaño: 7 pulgadas
Resolución: 600*1024
Área activa: 89,28*152,37
Interfaz: MIPI
Ángulo de visión: IPS
Brillo: 350 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

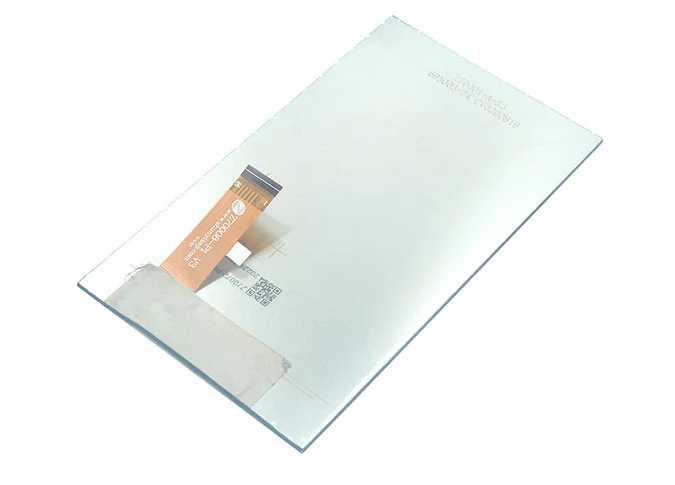

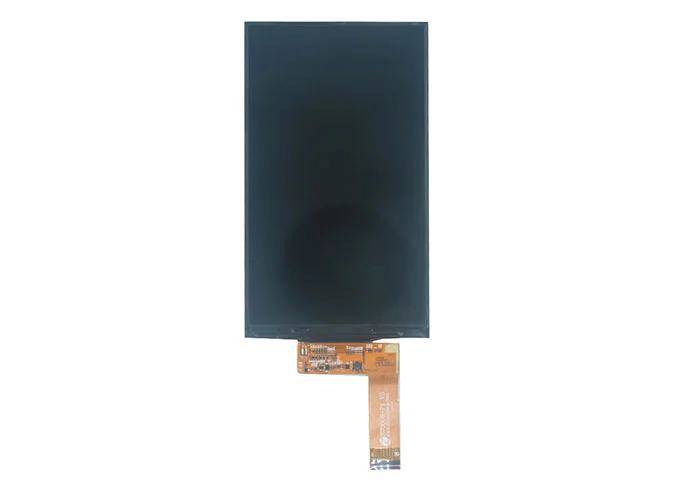

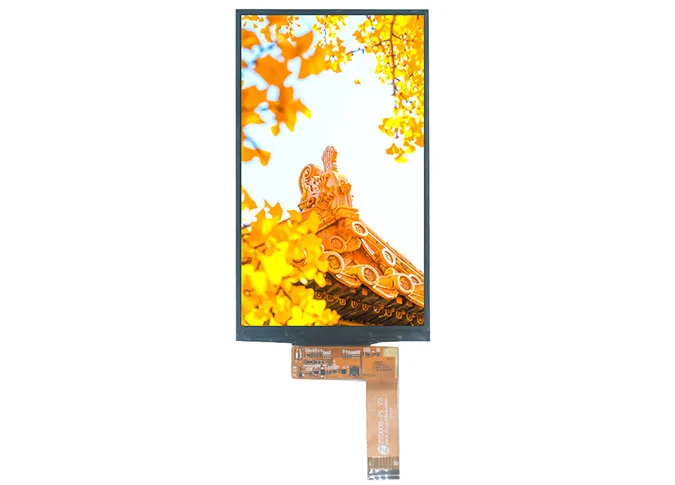

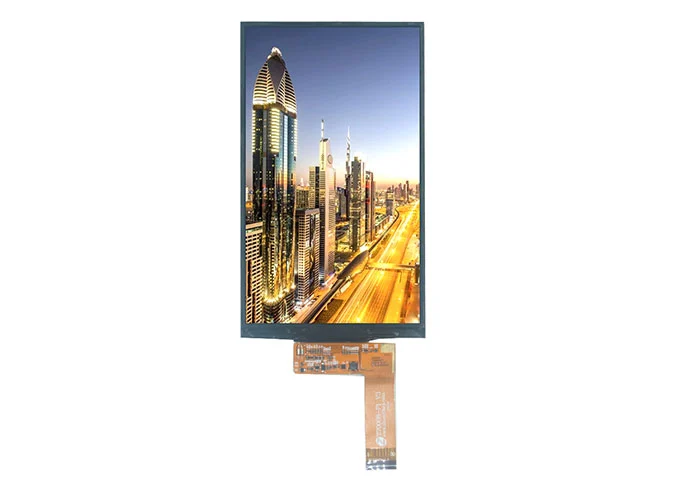

Z70072 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 600*1024. La técnica IPS (conmutación en el plano) hace que este sea de 7"Módulo LCD TFT cuadradoTienen un ángulo de visión más amplio. Esta pantalla LCD está integrada OTA7290B-C el controlador IC. Este módulo a-Si TFT LCD viene con interfaz MIPI, brillo de 400cd/m².
Si usted tiene requisitos especiales, como unidad IC, interfaz, FPC, panel táctil, brillo, color, retroiluminación, panel táctil, etc, como unFabricante de LCD personalizado, También podemos personalizar para usted.
Como uno de losFabricantes de módulos TFT LCD, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
La pantalla LCD de 7 pulgadas es ampliamente utilizada en el timbre médico, visual, expendedora, mechine de aprendizaje, ventilador, osciloscopio, cocina, electrodomésticos, escáner QRcode, hogar inteligente, industria, portátil, al aire libre, HMI, E-bike, vehículo, proyector, impresora 3D, dispositivo de audio, robot, escala eléctrica, navegación, Publicidad ascensor, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 6.95 | inch |
2 | Display Resolution | 600 (H) × RGB × 1024 (V） | pixels |
3 | Pixel Pitch | 49.6 (H) × 148.8 (V） | um |

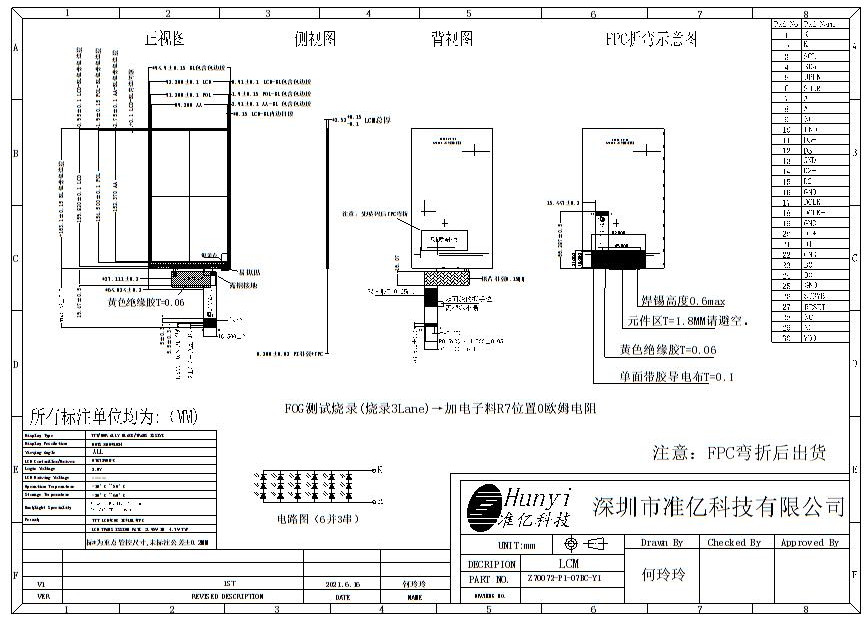

4 | LCM Outline Dimension (Without FPC） | 94.9 (W) × 163.1 (H) × 2.53 (T) | mm |
5 | LCD Outline Dimension | 93.28 (W) × 159.82 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 89.28 (W) × 152.37 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | OTA7290B-C | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.7% Min: 3.95% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 600 | - |
14 | FPC Version | Z70008-P1 V3 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -10°C~ 50°C | - |
17 | Storage Temperature | -20°C~ 60°C | - |
18 | Backlight Arrangement | LED/3 Series 6 Parallel (18 lights in total) | - |
19 | Luminance | 350 | nit |
20 | Weight | 0.081 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | SCL | I2C Serial Communication Clock Input |
4 | SDA | I2C Serial Communication Data Input/Output |
5 | UPDN | Gate Up or Down scan control |
6 | SHLR | Source Right or Left sequence |
7-8 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
9 | NC | No Connection |
10 | GND | Ground |
11 | D3P | Positive MIPI differential data input |
12 | D3N | Negative MIPI differential data input |
13 | GND | Ground |
14 | D2P | Positive MIPI differential data input |
15 | D2N | Negative MIPI differential data input |
16 | GND | Ground |
17 | DCLKP | Positive MIPI differential CLOCK input |
18 | DCLKN | Negative MIPI differential CLOCK input |
19 | GND | Ground |
20 | D1P | Positive MIPI differential data input |
21 | D1N | Negative MIPI differential data input |
22 | GND | Ground |
23 | D0P | Positive MIPI differential data input |
24 | D0N | Negative MIPI differential data input |
25 | GND | Ground |
26 | STBYB | LCM Standby Mode PIN |
27 | RESET | LCM RESET PIN |
28-29 | NC | No Connection |
30 | VDD | POWER SUPPLY (2.8/3.3V） |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
La tecnología Zhunyi presta atención a la calidad y el servicio. Bienvenido a visitarnos y unirse para un futuro próspero.
