Tamaño: 7 pulgadas
Resolución: 720*1280
Área activa: 87.264*155.136mm
Interfaz: MIPI
Ángulo de visión: IPS
Brillo: 350 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

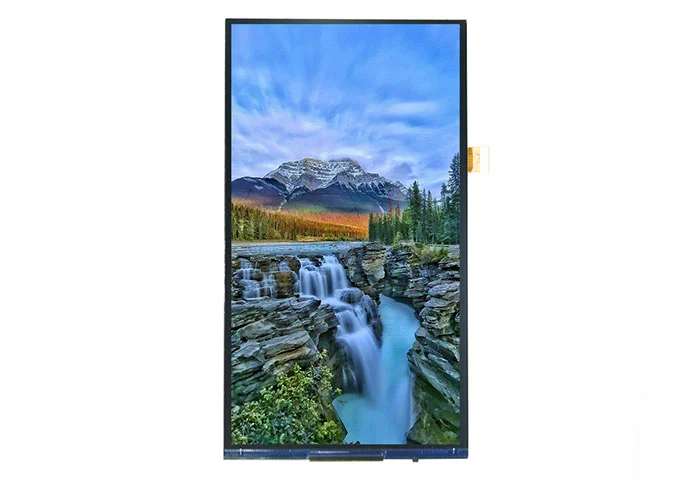

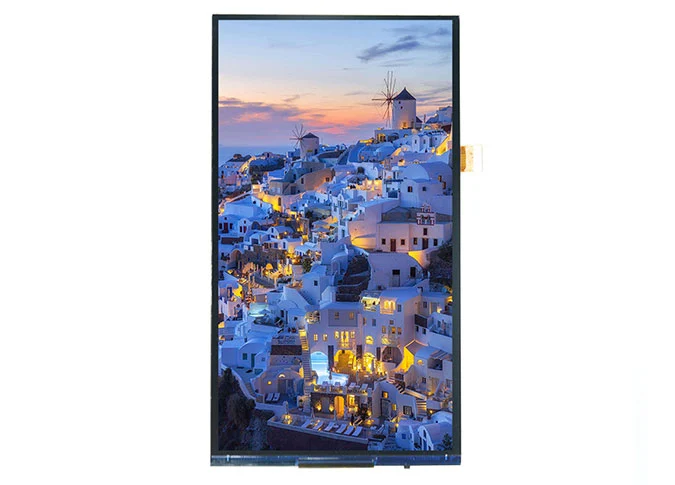

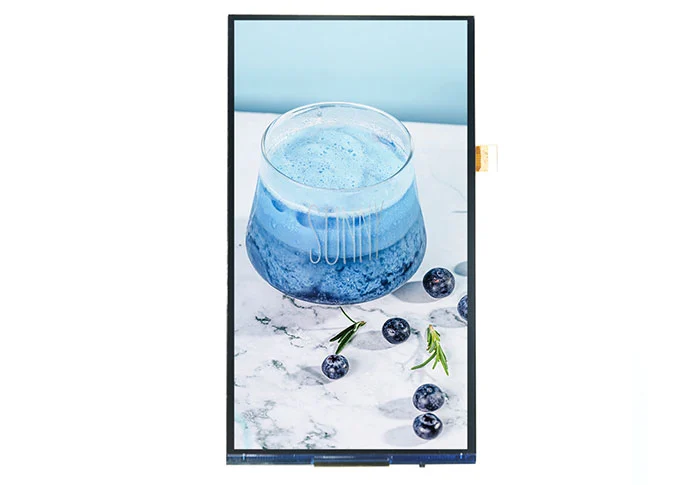

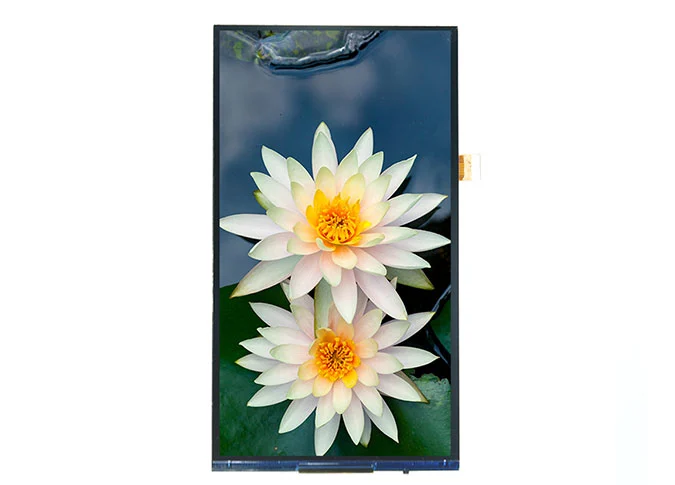

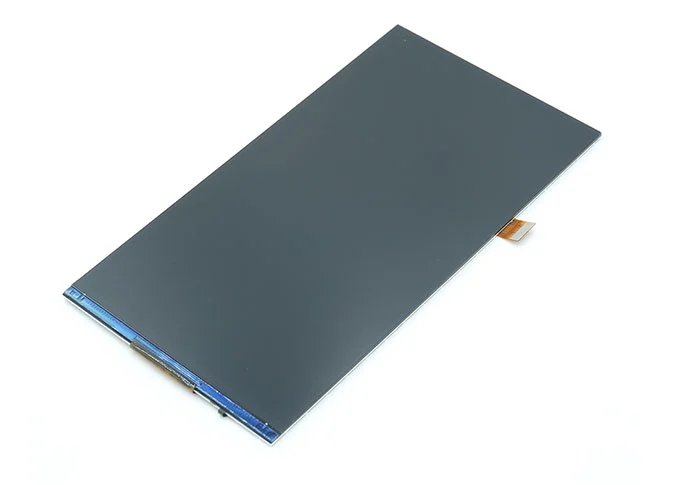

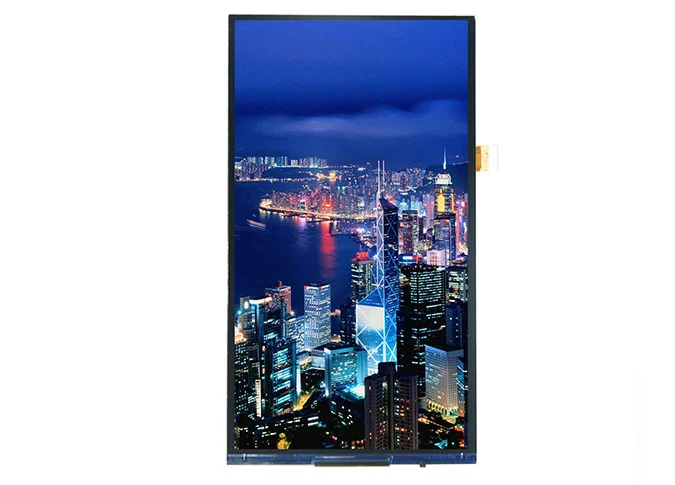

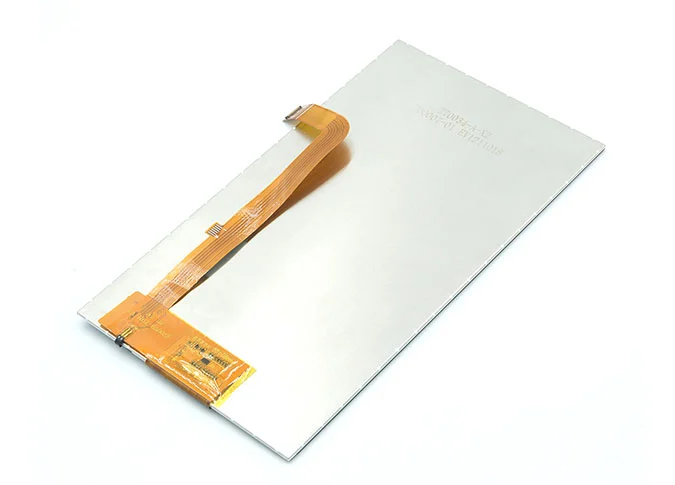

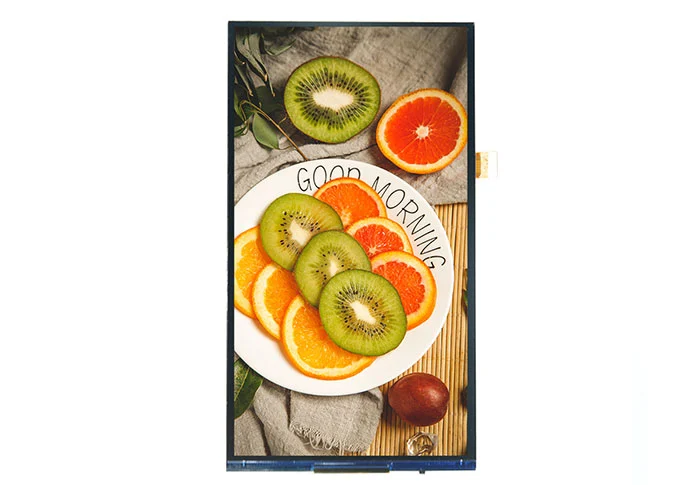

Z70079 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 720*1280. La técnica IPS (In-plane Switching) hace que este módulo LCD de 7 "tenga un ángulo de visión más amplio. Esta pantalla LCD está incorporada JD9366AB controlador IC. Este a-Si TFTMódulo LCD IPSVienen con interfaz MIPI, brillo de 350cd/m².
Si usted tiene requisitos especiales, como unidad IC, interfaz, FPC, panel táctil, brillo, color, retroiluminación, panel táctil, etc, podemos proporcionarPantallas TFT personalizadasPara ti.
Como uno de losFabricantes de pantallas LCD en China, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
La pantalla LCD de 7 pulgadas es ampliamente utilizada en médicos, timbre visual, expendedoras, mechine de aprendizaje, ventilador, osciloscopio, cocina, electrodomésticos, escáner QRcode, hogar inteligente, industria, portátil, al aire libre, HMI, E-bike, vehículo, proyector, impresora 3D, dispositivo de audio, robot, escala eléctrica, Navegación, publicidad de ascensores, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 7.0 | inch |
2 | Display Resolution | 720 (H) × RGB × 1280 (V) | pixels |
3 | Pixel Pitch | 40.4 (H) × 121.2 (V) | um |

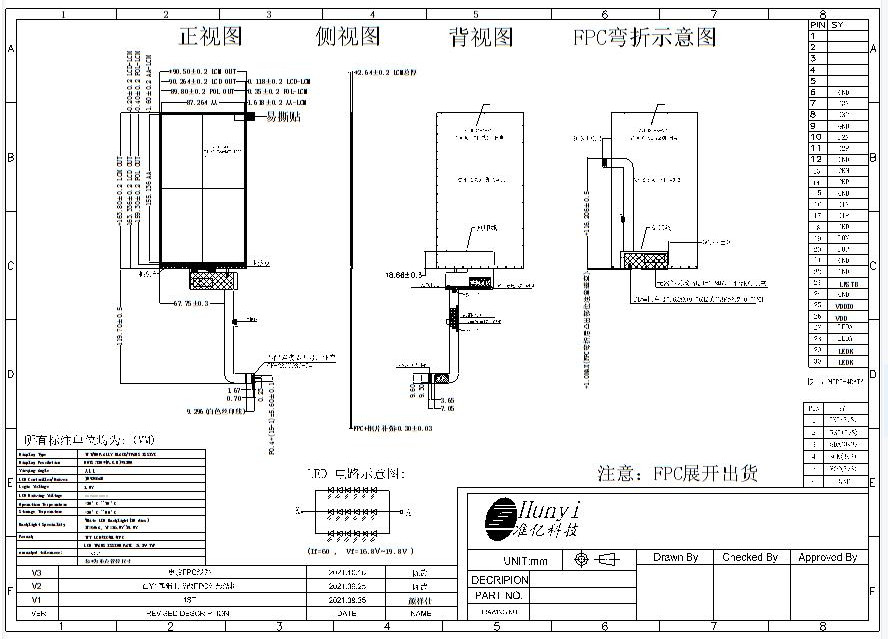

4 | LCM Outline Dimension (Without FPC） | 90.50 (W) × 163.80 (H) × 2.64 (T) | mm |
5 | LCD Outline Dimension | 90.26 (W) × 163.34 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 87.264 (W) × 155.136 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9366AB | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 6.9% | - |
13 | LCD Contrast Ratio | Typ.: 900 Min: 700 | - |
14 | FPC Version | Z70079-E9H V3 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 3 Parallel (18 lights in total) | - |
19 | Luminance | TBD | nit |
20 | Weight | TBD | kg |
| PIN NO. | PIN DEF. | FUNCTION DESC. |
| 1 | INT | TP Interrupt PIN |
| 2 | RST | Reset PIN |
| 3 | SDA | TP I2C data (SDA) data input (MOSI) |
| 4 | SCK | TP I2C clock (SCL) clock (SCLK) |
| 5 | VCC | TP Input Power voltage |
| 6 | GND | Ground |
| 7 | D3N | Negative MIPI differential data input |
| 8 | D3P | Positive MIPI differential data input |
| 9 | GND | Ground |
| 10 | D2N | Negative MIPI differential data input |
| 11 | D2P | Positive MIPI differential data input |
| 12 | GND | Ground |
| 13 | CKN | Negative MIPI differential CLOCK input |
| 14 | CKP | Positive MIPI differential CLOCK input |
| 15 | GND | Ground |
| 16 | D1N | Negative MIPI differential data input |
| 17 | D1P | Positive MIPI differential data input |
| 18 | GND | Ground |
| 19 | D0N | Negative MIPI differential data input |
| 20 | D0P | Positive MIPI differential data input |
| 21-22 | GND | Ground |
| 23 | LRSTB | LCM Standby Mode PIN |
| 24 | GND | Ground |
| 25 | VDDIO | I/O POWER SUPPLY |
| 26 | VDD | POWER SUPPLY |
| 27-28 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
| 29-30 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
| RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
La tecnología Zhunyi presta atención a la calidad y el servicio. Bienvenido a visitarnos y unirse para un futuro próspero.
