Tamaño: 7,84
Resolución: 400*1280

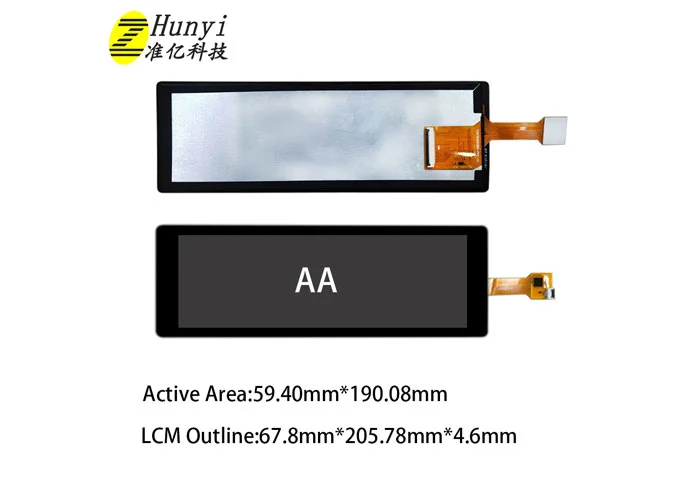

Área activa: 59,40*190,08mm
Interfaz: MIPI
Ángulo de visión: IPS
Brillo: 1000 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

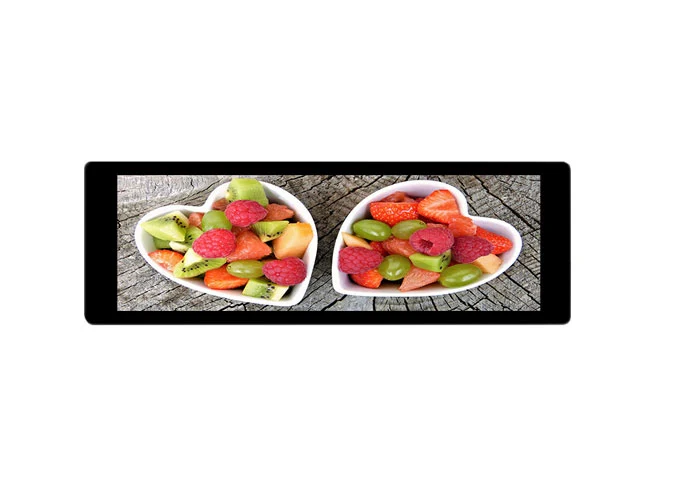

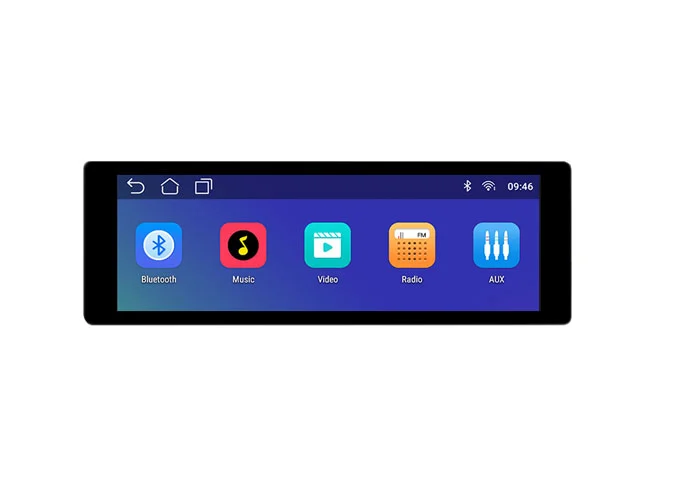

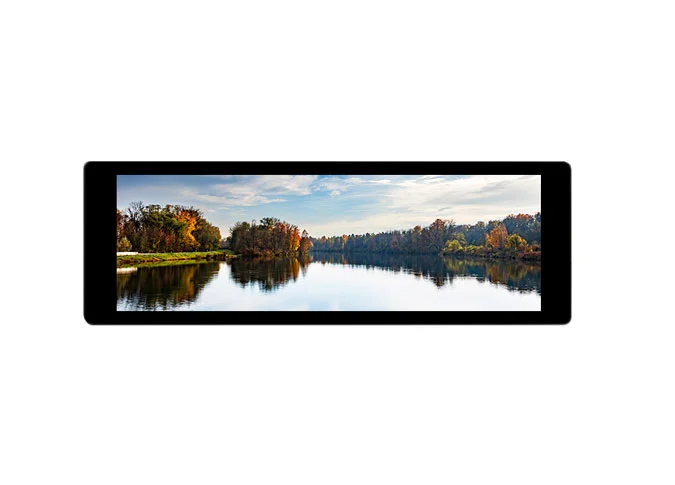

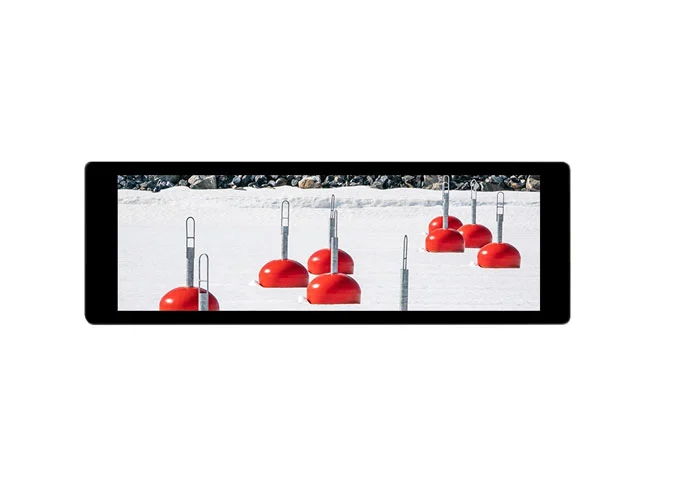

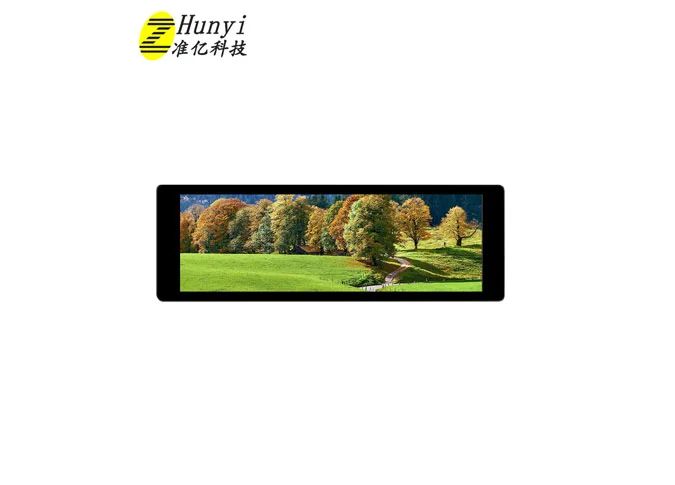

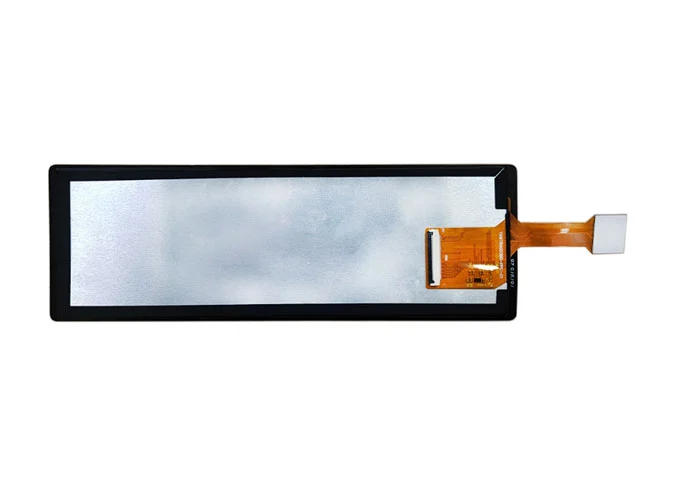

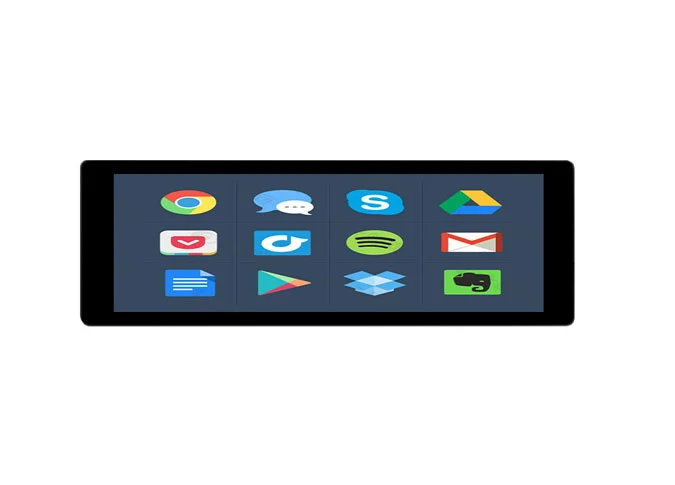

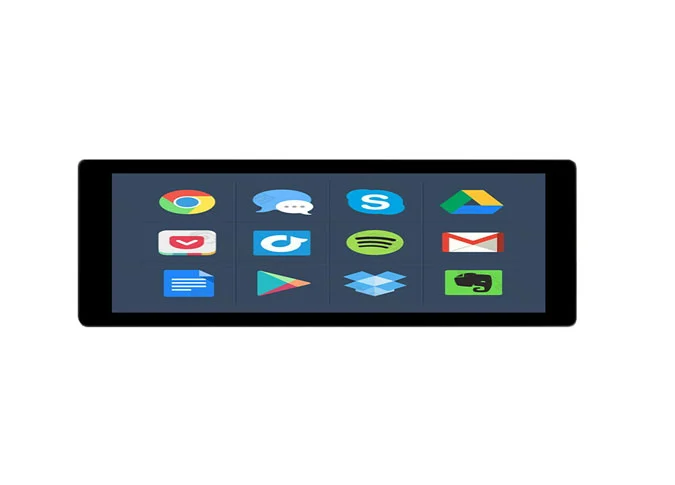

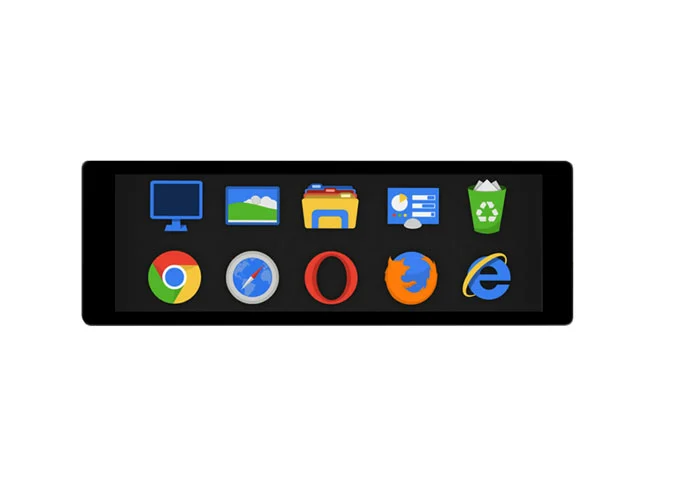

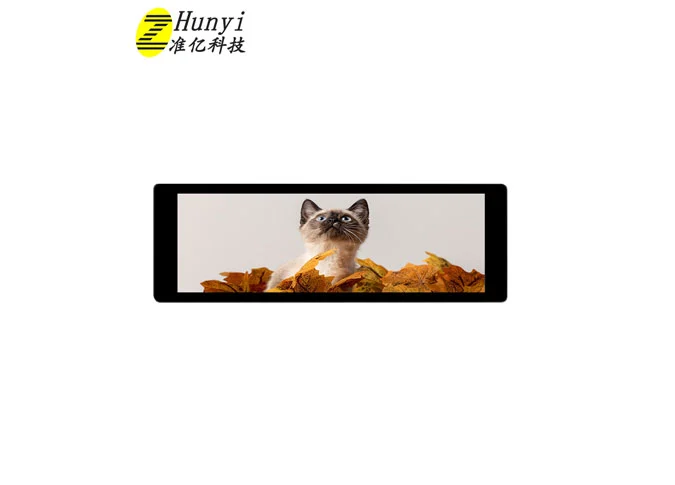

Z784001 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 720*1280. La técnica IPS (conmutación en el plano) hace que esta pantalla 7,84 tenga un ángulo de visión más amplio. Este a-SiMódulo LCD TFT cuadradoVienen con interfaz MIPI, brillo 1000cd/m².
Si usted tiene requisitos especiales, como unidad IC, interfaz, FPC, panel táctil, brillo, color, retroiluminación, panel táctil, etc, podemos proporcionarMódulo de pantalla LCD personalizadoPara ti.
Como unPantalla LCD fábricaEn China, nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
La pantalla LCD de 7,84 pulgadas es ampliamente utilizada en médicos, osciloscopio, cocina, electrodomésticos, escáner QRcode, hogar inteligente, industria, al aire libre, HMI, E-bike, tablero de vehículos, proyector, cafetera, dispositivo de audio, robot, báscula eléctrica, navegación, publicidad de ascensores, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 7.84 | inch |
2 | Display Resolution | 400 (H) × RGB × 1280 (V） | pixels |
3 | Pixel Pitch | 0.1254 (H）× 0.1254 (V） | mm |
4 | LCM Outline Dimension (Without FPC） | 67.80 (W) x 205.78 (H) x 4.6 (T) | mm |
5 | LCD Outline Dimension | - | mm |
6 | LCD Active Area | 59.40 (H) x 190.08 (V) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | - | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | - | - |
13 | LCD Contrast Ratio | Typ.: 1000 | - |
14 | FPC Version | Z784001-P40H V1 | - |
15 | Interface | 4 Line MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 4 Parallel (24 lights in total) | - |
19 | Luminance | 1000 | nit |
20 | Weight | - | kg |
Pin No. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | D0P | MIPI data input |
3 | D0N | MIPI data input |
4 | GND | Ground |
5 | D1P | MIPI data input |
6 | D1N | MIPI data input |
7 | GND | Ground |
8 | CLKP | MIPI data input |
9 | CLKN | MIPI data input |
10 | GND | Ground |
11 | D2P | MIPI data input |
12 | D2N | MIPI data input |
13 | GND | Ground |
14 | D3P | MIPI data input |
15 | D3N | MIPI data input |
16 | GND | Ground |
17 | GND | Ground |
18-23 | NC | No connection |
24 | RSTB | Global reset pin |
25 | STBYB | Standby mode, Normally pulled high |
26 | NC | No connection |
27 | GND | Ground |
28-29 | BL-K | Back light-K |
30 | GND | Ground |
31 | NC | No connection |
32-33 | GND | Ground |
34 | NC | No connection |
35-36 | BL-A | Back light-A |
37 | GND | Ground |
38-39 | VDD | Power supply for digital circuits +3.3V input |
40 | NC | No connection |
