Tamaño: pantalla LCD de 7,84 pulgadas
Resolución: 400*1280
Área activa: 59,40*190,08mm
Interfaz: MIPI
Ángulo de visión: IPS
Brillo: 1000 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

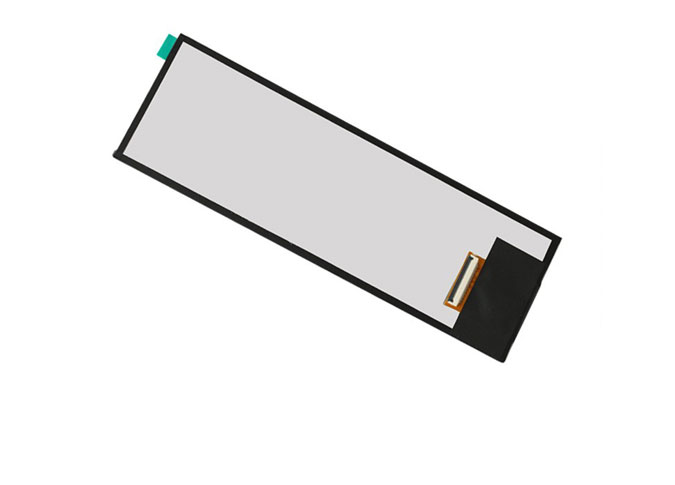

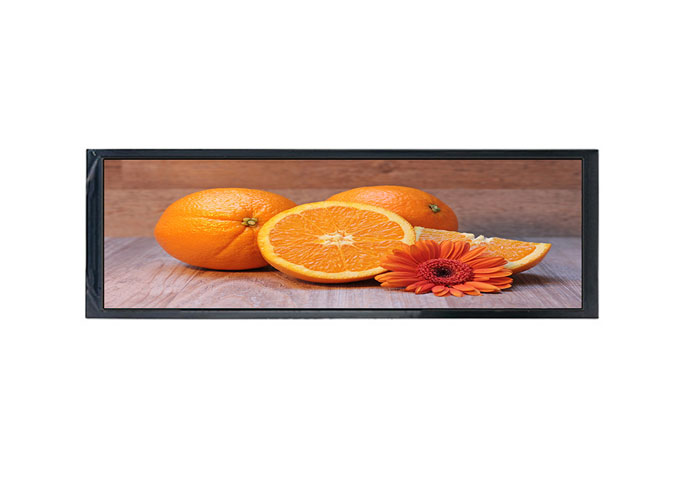

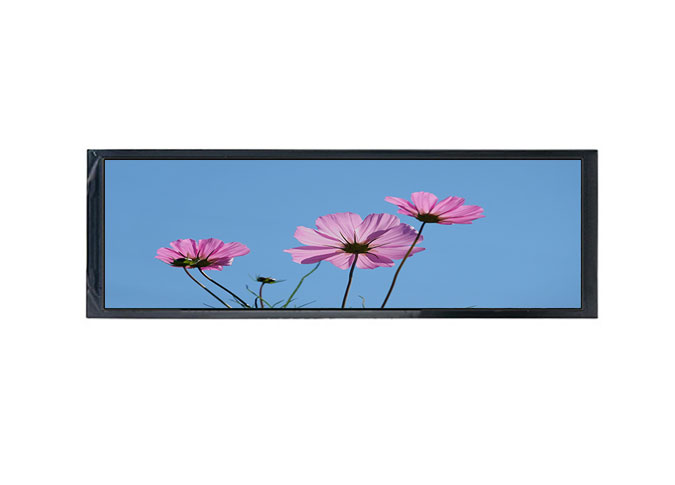

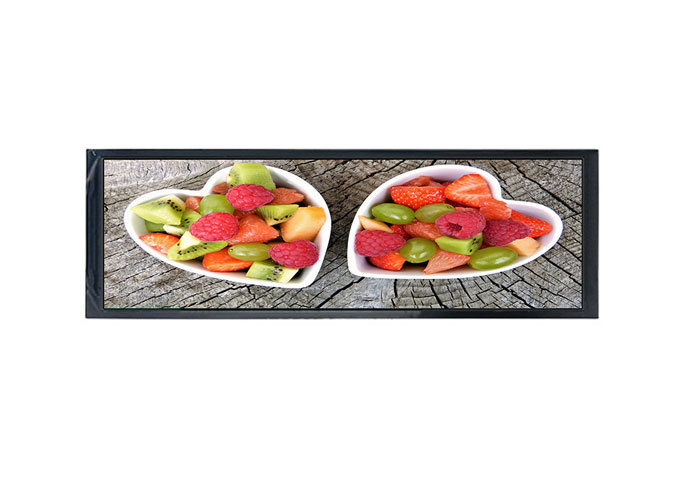

Z784001 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 720*1280. La técnica IPS (conmutación en el plano) hace que este módulo LCD de 7,84 tenga un ángulo de visión más amplio. Este a-SiChina Módulo LCDVienen con interfaz MIPI, brillo 1000cd/m².
Si usted tiene requisitos especiales, como la unidad IC, interfaz, FPC, panel táctil, brillo, color, retroiluminación, panel táctil etc, como un profesionalFabricante de pantallas LCD personalizadas, También podemos personalizar para usted.
NuestroChina pantalla LCD fábricaLlevar a cabo ISO 9001: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, toda la pantalla LCD pasó ROHS, REACH Certificación.
Las 7,84 pulgadasTipo de barra LCDLa pantalla es ampliamente utilizada en médicos, osciloscopio, cocina, electrodomésticos, escáner QRcode, hogar inteligente, industria, al aire libre, HMI, E-bike, tablero del vehículo, proyector, cafetera, dispositivo de audio, robot, escala eléctrica, navegación, publicidad de ascensores, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 7.84 | inch |
2 | Display Resolution | 400 (H) × RGB × 1280 (V) | pixels |
3 | Pixel Pitch | 0.1254 (H）× 0.1254 (V) | mm |
4 | LCM Outline Dimension (Without FPC） | 67.80 (W) x 205.78 (H) x 4.6 (T) | mm |
5 | LCD Outline Dimension | - | mm |
6 | LCD Active Area | 59.40 (H) x 190.08 (V) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | - | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | - | - |
13 | LCD Contrast Ratio | Typ.: 1000 | - |
14 | FPC Version | Z784001-P40H V1 | - |
15 | Interface | 4 Line MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 4 Parallel (24 lights in total) | - |
19 | Luminance | 1000 | nit |
20 | Weight | - | kg |
Pin No. | PIN DEF. | FUNCTION DESC. | Notes |
1 | GND | Ground | |
2 | D0P | MIPI data input | |
3 | D0N | MIPI data input | |
4 | GND | Ground | |
5 | D1P | MIPI data input | |
6 | D1N | MIPI data input | |
7 | GND | Ground | |
8 | CLKP | MIPI data input | |
9 | CLKN | MIPI data input | |
10 | GND | Ground | |
11 | D2P | MIPI data input | |
12 | D2N | MIPI data input | |
13 | GND | Ground | |
14 | D3P | MIPI data input | |
15 | D3N | MIPI data input | |
16 | GND | Ground | |
17 | GND | Ground | |
18-23 | NC | No connection | |
24 | RSTB | Global reset pin | |
25 | STBYB | Standby mode, Normally pulled high | |
26 | NC | No connection | |
27 | GND | Ground | |
28-29 | BL-K | Back light-K | |
30 | GND | Ground | |
31 | NC | No connection | |
32-33 | GND | Ground | |
34 | NC | No connection | |
35-36 | BL-A | Back light-A | |
37 | GND | Ground | |
38-39 | VDD | Power supply for digital circuits +3.3V input | |
40 | NC | No connection |
La tecnología Zhunyi presta atención a la calidad y el servicio. Bienvenido a visitarnos y unirse para un futuro próspero.
