Tamaño: 8"
Resolución: 1280*800
Interfaz LCD: LVDS
Interfaz táctil: IIC
Panel táctil: 10 puntos táctil capacitiva
Controlador táctil: GT9271
Ángulo de visión: IPS
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001,IATF16949,ROHS,REACH

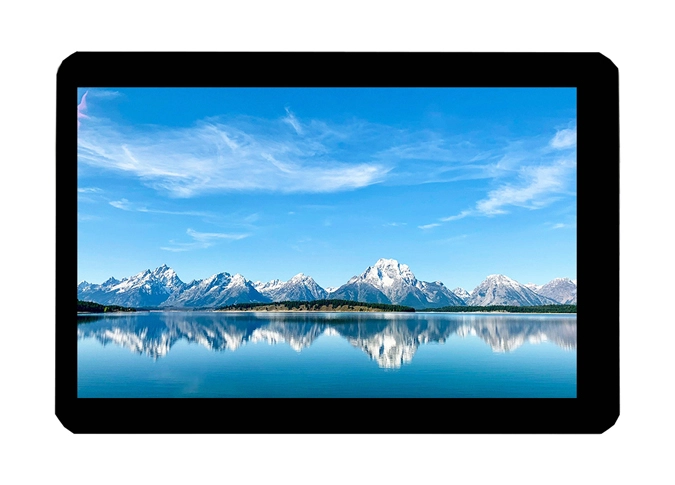

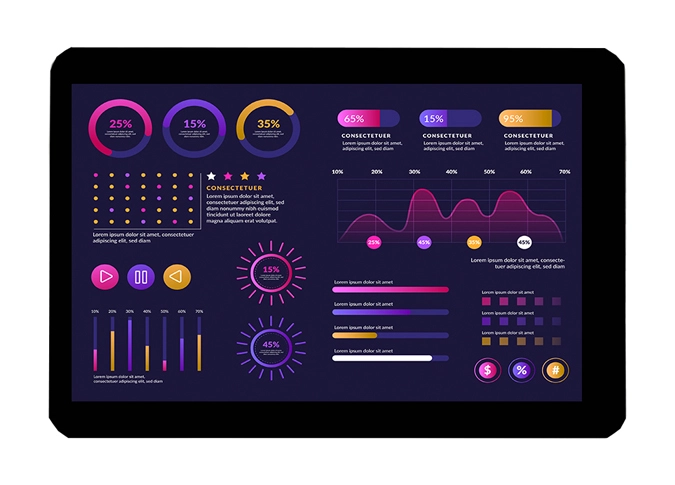

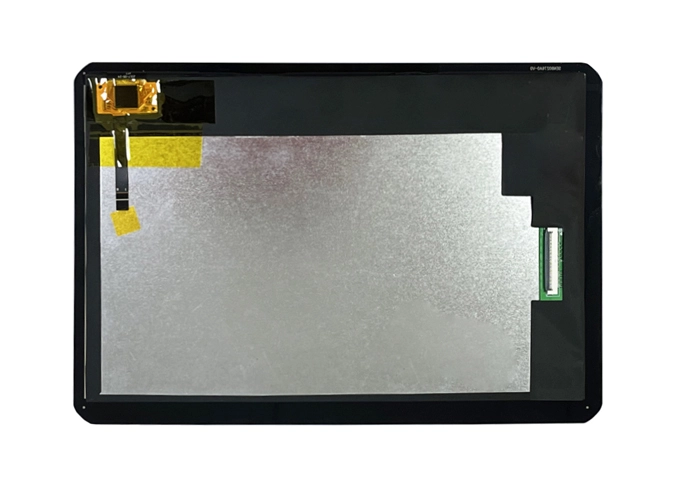

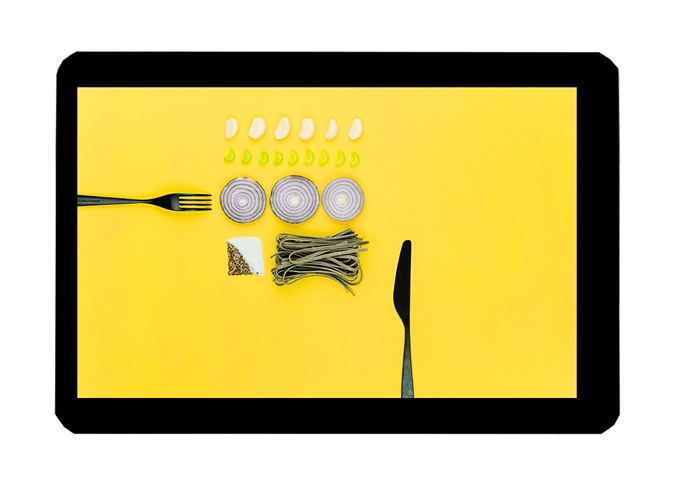

Z80036-ZC es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con panel táctil capacitivo multipunto, QVGA 1280*800. Esta pantalla táctil TFT es un controlador táctil GT9271 incorporado. Este a-Si TFT LCDChina Módulo de panel táctilVienen con interfaz LVDS e I2C.
Si tiene un requisito especial, como el controlador IC, interfaz, FPC, panel táctil, retroiluminación, brillo, color, etc., podemos proporcionarMódulo de pantalla LCD personalizadoPara ti.
Como unChina Módulo LCD fabricante, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, toda la pantalla LCD pasó ROHS, certificación REACH
Esta pantalla táctil LCD de 8 pulgadas es ampliamente utilizada en automoción, timbre vivial, domótica, equipos médicos, control industrial, POS electrónicos, código QR, hogar inteligente, quioscos minoristas, electrónica de consumo, publicidad, expendedoras, educación, ordenador portátil, aviación y aeroespacial, ect
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 8.0 | inch |
2 | Display Resolution | 1280(H) × RGB × 800 (V) | pixels |
3 | Pixel Pitch | 134.5(H) × 134.5 (V) | um |
4 | LCM Outline Dimension (Without FPC) | 181.85 (W) ×119.30 (H) ×2.40 (T) | mm |
5 | LCD Active Area | 172.22 (W) ×107.64 (H) | mm |
6 | View Direction (Gray Inversion) | FULL VIEW | - |
7 | Driver IC | / | - |
8 | Pixel Arrangement | RGB-Stripe | - |
9 | Display Mode | Normal Black | - |
10 | Pixel driving Element | a-Si TFT | - |
11 | LCD Transmittance | / | - |
12 | LCD Contrast Ratio | Typ.: 900 | - |
13 | FPC Version | / | - |
14 | Interface | LVDS | - |
15 | Operating Temperature | -20°C~ 70°C | - |
16 | Storage Temperature | -30°C~ 80°C | - |
17 | Backlight Arrangement | LED/7 Series 4 Parallel (28 lights in total) | - |
18 | Luminance | Typ.:330 | nit |
19 | Weight | TBD |
|
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | VCOM | Common Voltage(3.4V) |
2-3 | VDD | Power Supply(3.3V) |
4-6 | NC | No Connection |
7 | GND | Ground |
8 | Rxin0- | LVDS differential data input |
9 | Rxin0+ | LVDS differential data input |
10 | GND | Ground |
11 | Rxin1- | LVDS differential data input |
12 | Rxin1+ | LVDS differential data input |
13 | GND | Ground |
14 | Rxin2- | LVDS differential data input |
15 | Rxin2+ | LVDS differential data input |
16 | GND | Ground |
17 | RxCLK- | LVDS differential clock input |
18 | RxCLK+ | LVDS differential clock input |
19 | GND | Ground |
20 | Rxin2- | LVDS differential data input |
21 | Rxin2+ | LVDS differential data input |
22 | GND | Ground |
23-24 | NC | No Connection |
25 | GND | Ground |
26-28 | NC | No Connection |
29 | AVDD | Power For Analog(+10.4V) |
30 | GND | Ground |
31-32 | LEDK | LED Cathode |
33-34 | NC | No Connection |
35 | VGL | Gate OFF Voltage(-7V) |
36-37 | NC | No Connection |
38 | VGH | Gate On Voltage(+18V) |
39-40 | LEDA | LED Anode |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
La tecnología Zhunyi presta atención a la calidad y el servicio. Bienvenido a visitarnos y unirse para un futuro próspero.
