Tamaño: 9 pulgadas
Resolución: 800*1280
Área activa: 119,28*190,85
Interfaz: MIPI
Ángulo de visión: IPS
Brillo: 300 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

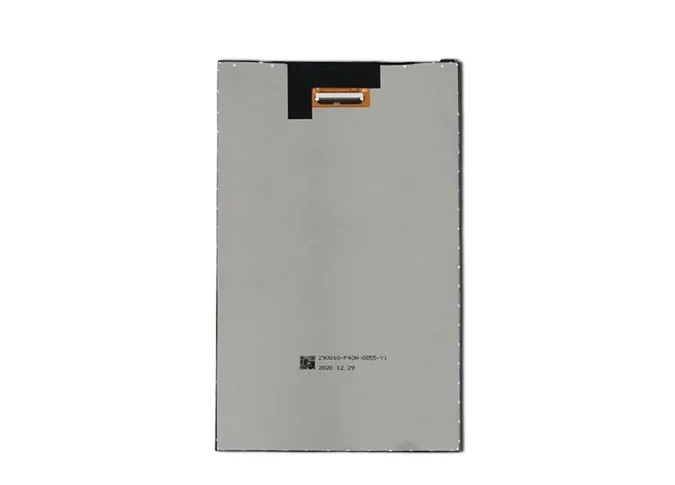

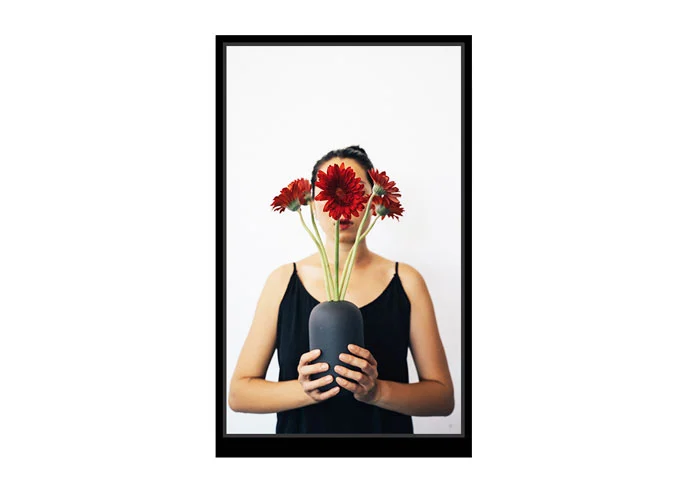

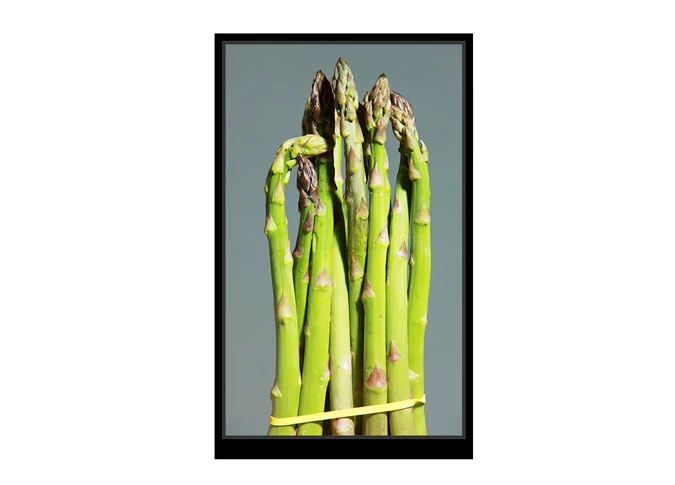

Z90010 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 800*1280. La técnica IPS (In-plane Switching) hace que este módulo LCD de 9 "tenga un ángulo de visión más amplio. Esta pantalla LCD está integrada GH8555BC-02 el controlador IC. Este módulo a-Si TFT LCD viene con interfaz MIPI, brillo 300cd/m².
Si usted tiene requisitos especiales, como unidad IC, interfaz, FPC, panel táctil, brillo, color, retroiluminación, panel táctil, etc, como unFabricante personalizado de la pantalla LCD, También podemos personalizar para usted.
Como unMódulo LCD cuadrado de fábricaNuestra fábrica realiza 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
El 9 pulgadasChina Pantalla LCDEs ampliamente utilizado en el timbre médico, visual, expendedoras, mechine de aprendizaje, ventilador, osciloscopio, cocina, electrodomésticos, hogar inteligente, industria, mano, al aire libre, E-bike, vehículo, proyector, impresora 3D, dispositivo de audio, robot, escala eléctrica, navegación, tablero, publicidad de elevadores, robot, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 9.0 | inch |
2 | Display Resolution | 800 (H) × RGB × 1280 (V） | pixels |
3 | Pixel Pitch | 149.1 (H) × 149.1 (V） | um |

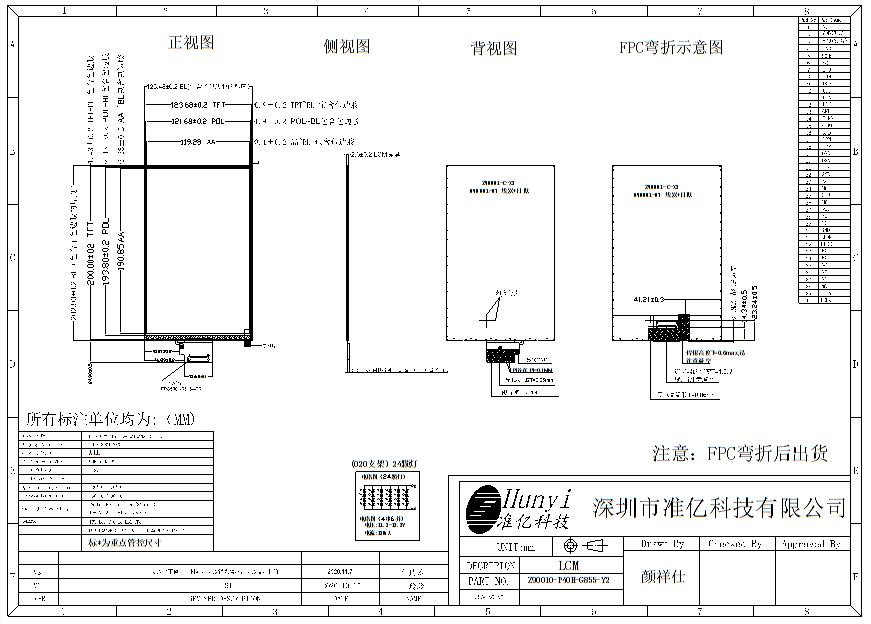

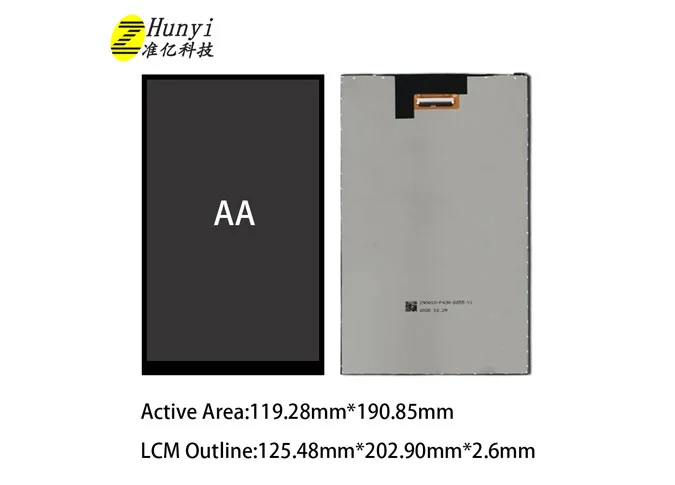

4 | LCM Outline Dimension (Without FPC） | 125.48 (W) ×202.90 (H) ×2.6 (T) | mm |
5 | LCD Outline Dimension | 123.68 (W) × 200 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 119.28 (W) ×190.85 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | GH8555BC-02 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.8% Min: 4.2% | - |
13 | LCD Contrast Ratio | Typ.: 1000 | - |
14 | FPC Version | Z90010-P40H V2 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/4 Series 6 Parallel (24 lights in total) | - |
19 | Luminance | 280 | nit |
20 | Weight | 0.129 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | NC | No Connection |
2-3 | VDD | POWER SUPPLY (3.3V） |
4 | GND | Ground |
5 | RESET | LCM RESET PIN |
6 | NC | No Connection |
7 | GND | Ground |
8 | D0N | Negative MIPI differential data input |
9 | D0P | Positive MIPI differential data input |
10 | GND | Ground |
11 | D1N | Negative MIPI differential data input |
12 | D1P | Positive MIPI differential data input |
13 | GND | Ground |
14 | CLKN | Negative MIPI differential CLOCK input |
15 | CLKP | Positive MIPI differential CLOCK input |
16 | GND | Ground |
17 | D2N | Negative MIPI differential data input |
18 | D2P | Positive MIPI differential data input |
19 | GND | Ground |
20 | D3N | Negative MIPI differential data input |
21 | D3P | Positive MIPI differential data input |
22 | GND | Ground |
23-24 | NC | No Connection |
25 | GND | Ground |
26 | NC | No Connection |
27 | PWM0 | LCM PWN PIN |
28-29 | NC | No Connection |
30 | GND | Ground |
31-32 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
33-38 | NC | No Connection |
39-40 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
La tecnología Zhunyi presta atención a la calidad y el servicio. Bienvenido a visitarnos y unirse para un futuro próspero.
