Tamaño: 9 pulgadas
Resolución: 800*1280
Área activa: 119,28*190,85
Interfaz: MIPI
Ángulo de visión: IPS
Brillo: 350 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH
Z90014 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 800*1280. La técnica IPS (In-plane Switching) hace que este módulo LCD de 9 "tenga un ángulo de visión más amplio. Esta pantalla LCD está integrada GH8555BC-02 el controlador IC. Este módulo a-Si TFT LCD viene con interfaz MIPI, brillo de 350cd/m².
Si usted tiene requisitos especiales, como unidad IC, interfaz, FPC, panel táctil, brillo, color, retroiluminación, panel táctil, etc, podemos proporcionarMódulos LCD personalizadosPara ti.
Como uno de los líderesMódulo de visualización LCD fábricas, Nuestra fábrica lleva a cabo 9001 ISO: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, pasó toda la pantalla LCD ROHS, certificación REACH.
El LCD de 9 pulgadasPantalla TFT al por mayorEs ampliamente utilizado en el timbre médico, visual, expendedora, mechine de aprendizaje, ventilador, osciloscopio, cocina, electrodomésticos, hogar inteligente, industria, mano, al aire libre, E-bike, vehículo, proyector, impresora 3D, dispositivo de audio, robot, escala eléctrica, navegación, tablero, publicidad de elevadores, robot, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 9.0 | inch |
2 | Display Resolution | 800 (H) × RGB × 1280 (V) | pixels |
3 | Pixel Pitch | 149.1 (H) × 149.1 (V） | um |

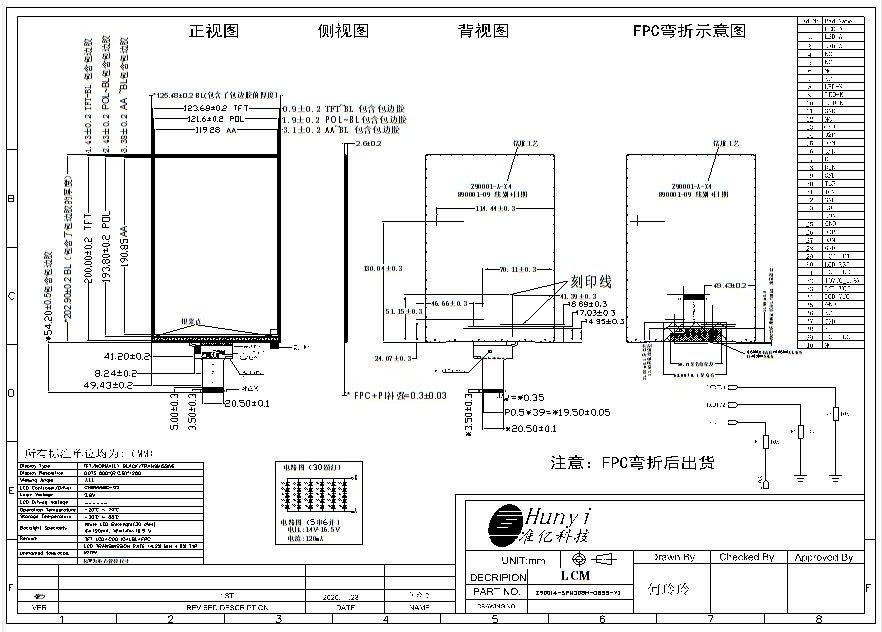

4 | LCM Outline Dimension (Without FPC） | 125.48 (W) × 202.90 (H) × 2.6 (T) | mm |
5 | LCD Outline Dimension | 123.68 (W) × 200 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 119.28 (W) × 190.85 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | GH8555BC-02 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.8% Min: 4.2% | - |
13 | LCD Contrast Ratio | Typ.: 1000 | - |
14 | FPC Version | Z90014-SPM308H V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/5 Series 6 Parallel (30 lights in total) | - |
19 | Luminance | 330 | nit |
20 | Weight | 0.130 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-3 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
4-7 | NC | No Connection |
8-10 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
11 | GND | Ground |
12 | NC | No Connection |
13 | GND | Ground |
14 | D2P | Positive MIPI differential data input |
15 | D2N | Negative MIPI differential data input |
16 | GND | Ground |
17 | D1P | Positive MIPI differential data input |
18 | D1N | Negative MIPI differential data input |
19 | GND | Ground |
20 | TCP | Positive MIPI differential CLOCK input |
21 | TCN | Negative MIPI differential CLOCK input |
22 | GND | Ground |
23 | D0P | Positive MIPI differential data input |
24 | D0N | Negative MIPI differential data input |
25 | GND | Ground |
26 | D3P | Positive MIPI differential data input |
27 | D3N | Negative MIPI differential data input |
28 | GND | Ground |
29 | LCD_ID1 | LCM ID PIN |
30 | LCD_RST | LCM RESET PIN |
31 | LCD_ID2 | LCM ID PIN |
32 | IOVCC | I/O POWER SUPPLY (1.8V） |
33-34 | LCD_VCC | POWER SUPPLY |
35 | GND | Ground |
36 | NC | No Connection |
37 | GND | Ground |
38 | NC | No Connection |
39 | LCD_ID3 | LCM ID PIN |
40 | NC | No Connection |
La tecnología Zhunyi presta atención a la calidad y el servicio. Bienvenido a visitarnos y unirse para un futuro próspero.
