Tamaño: pantalla LCD de 9 pulgadas
Resolución: 800*1280
Área activa: 119,28*190,85
Interfaz: MIPI
Ángulo de visión: IPS
Brillo: 300 cd/m²
Panel táctil: Soporte CTP/RTP
Tipo de suministro: Fábrica/Fabricante
Certificación: ISO9001, IATF16949, ROHS, REACH

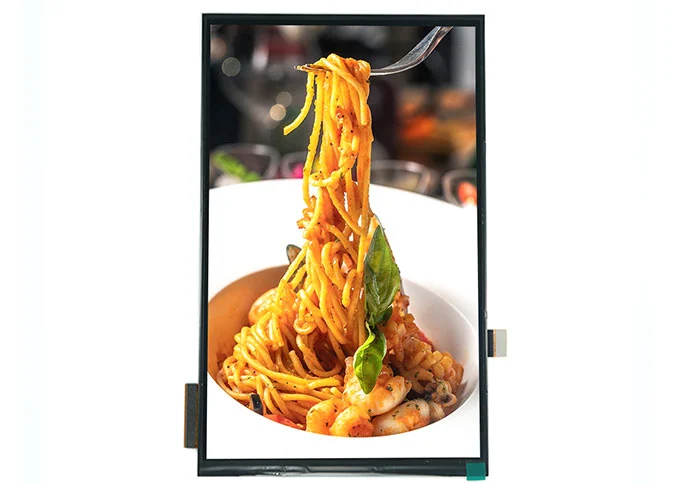

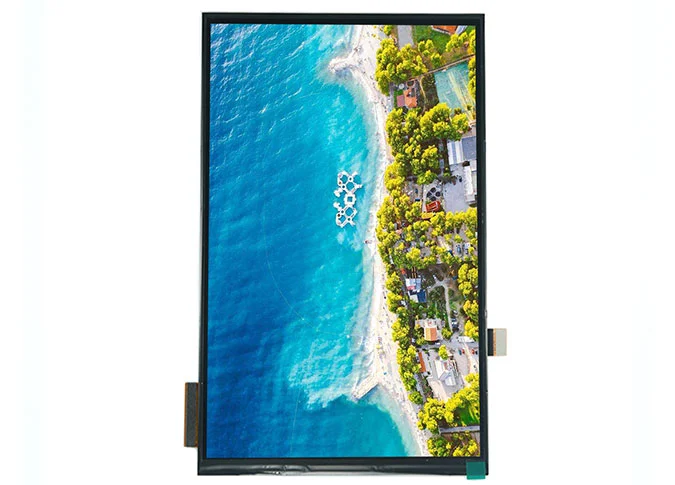

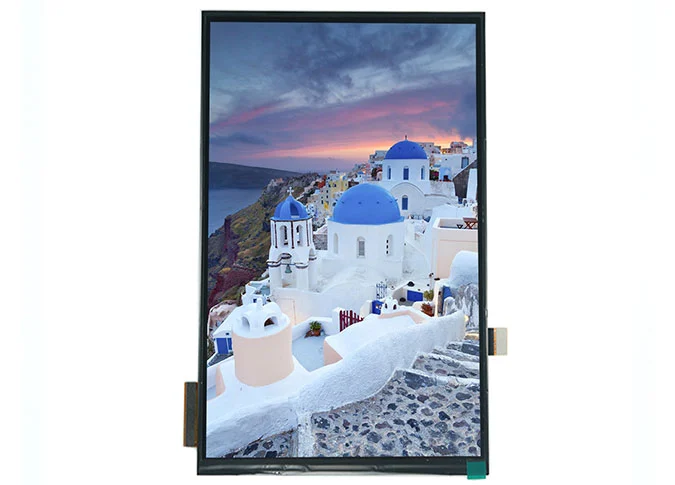

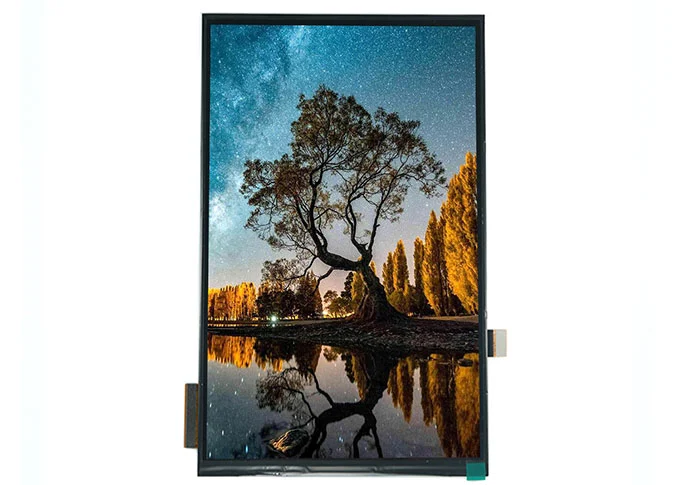

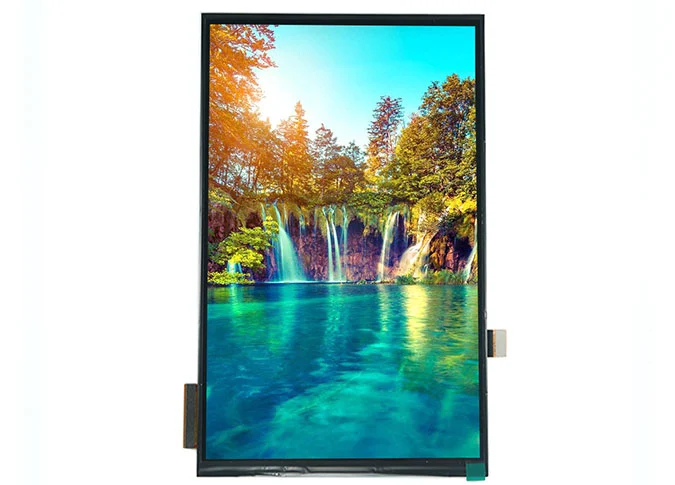

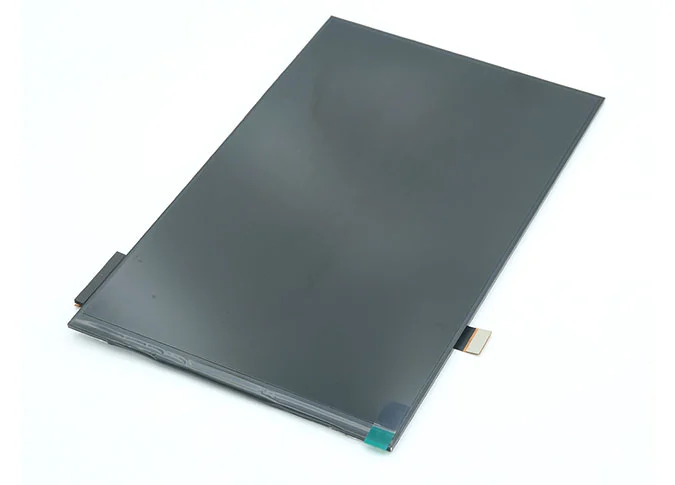

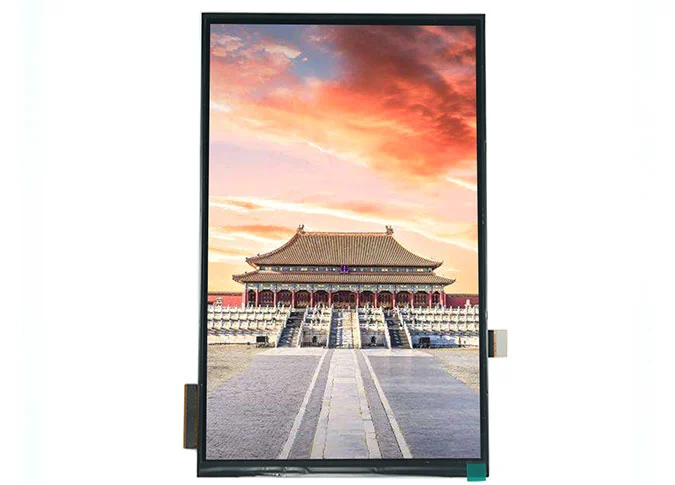

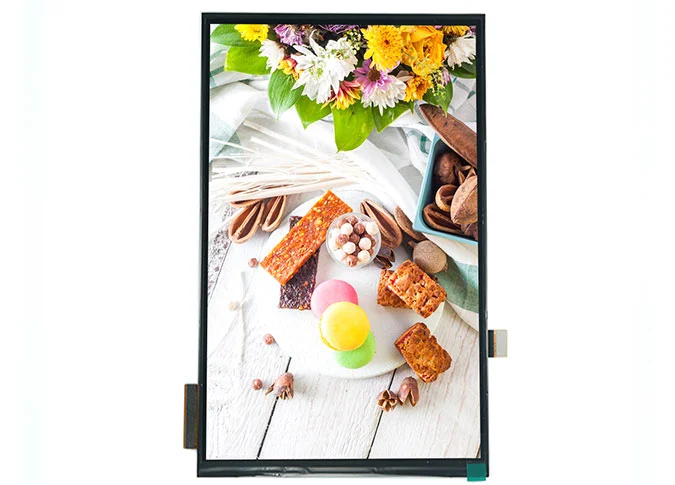

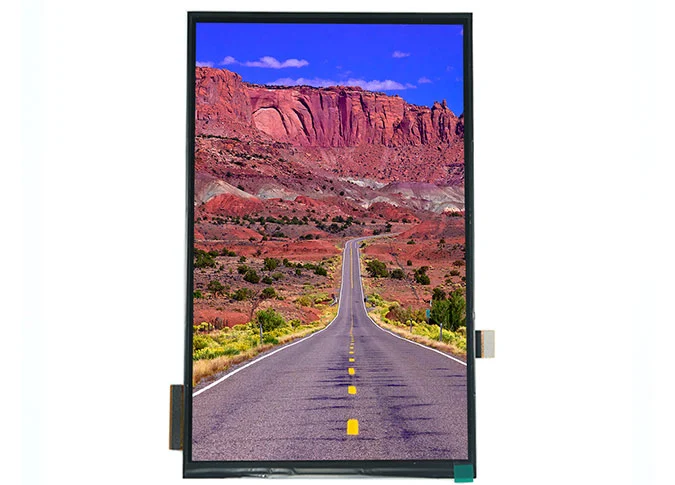

Z90018 es una pantalla de cristal líquido (LCD) de transistor de película delgada (TFT) de matriz activa de color con resolución de 800*1280. La técnica IPS (In-plane Switching) hace que este módulo LCD de 9 "tenga un ángulo de visión más amplio. Esta pantalla LCD de 9 ''está integrada JD9365DA-H3 el controlador IC. Este módulo a-Si TFT LCD viene con interfaz MIPI, brillo 300cd/m².
Si tiene requisitos especiales, como conducir IC, interfaz, FPC, panel táctil, brillo, color, retroiluminación, panel táctil, etc, elFabricante de pantallas LCD personalizadasTambién puede personalizar para usted.
NuestroMódulo LCD fábricaLlevar a cabo ISO 9001: 2015 e IATF16949: 2016 sistema estándar de calidad estrictamente, toda la pantalla LCD pasó ROHS, REACH Certificación.
La pantalla LCD de 9 pulgadas 800*1280 es ampliamente utilizada en la medicina, timbre visual, venta, mechine de aprendizaje, ventilador, osciloscopio, cocina, electrodomésticos, hogar inteligente, industria, portátil, exterior, e-bike, vehículo, proyector, impresora 3D, dispositivo de audio, robot, báscula eléctrica, navegación, salpicadero, Publicidad ascensor, ordenador portátil, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 9.0 | inch |
2 | Display Resolution | 800 (H) × RGB × 1280 (V） | pixels |
3 | Pixel Pitch | 149.1 (H) × 149.1 (V） | um |

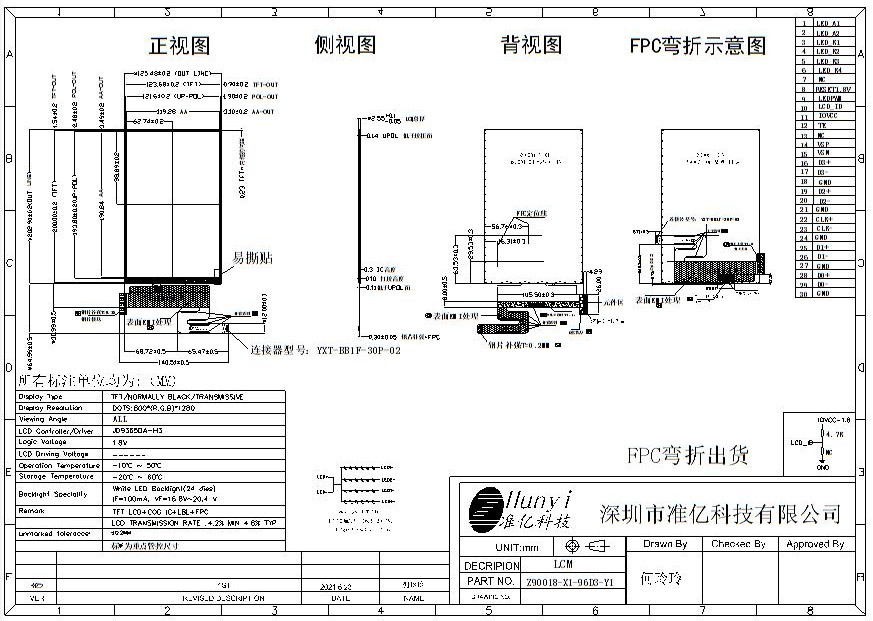

4 | LCM Outline Dimension (Without FPC） | 125.48 (W) × 202.90 (H) × 2.55 (T) | mm |
5 | LCD Outline Dimension | 123.68 (W) × 200 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 119.28 (W) × 190.84 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9365DA-H3 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.8% Min: 4.2% | - |
13 | LCD Contrast Ratio | Typ.: 1000 | - |
14 | FPC Version | Z90018-X1 V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -10°C~ 75°C | - |
17 | Storage Temperature | -20°C~ 60°C | - |
18 | Backlight Arrangement | LED/6 Series 4 Parallel (24 lights in total) | - |
19 | Luminance | 340 | nit |
20 | Weight | 0.130 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
3-6 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
7 | NC | No Connection |
8 | RESET | LCM RESET PIN (1.8V) |
9 | LEDPWM | Backlight on/off control pin |
10 | LCD_ID | LCM ID PIN |
11 | IOVCC | I/O POWER SUPPLY (1.8V） |
12 | TE | Tearing Effect PIN |
13 | NC | No Connection |
14 | VSP | Positive Voltage input |
15 | VSN | Negative Voltage input |
16 | D3P | Positive MIPI differential data input |
17 | D3N | Negative MIPI differential data input |
18 | GND | Ground |
19 | D2P | Positive MIPI differential data input |
20 | D2N | Negative MIPI differential data input |
21 | GND | Ground |
22 | CLKP | Positive MIPI differential CLOCK input |
23 | CLKN | Negative MIPI differential CLOCK input |
24 | GND | Ground |
25 | D1P | Positive MIPI differential data input |
26 | D1N | Negative MIPI differential data input |
27 | GND | Ground |
28 | D0P | Positive MIPI differential data input |
29 | D0N | Negative MIPI differential data input |
30 | GND | Ground |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
